O Relé com Controle Remoto Infravermelho é uma útil e prática invenção desenvolvida especialmente para atender a aquelas pessoas que desejam automatizar seus ambientes com a utilização mínima de componentes, dispensando a utilização de microcontroladores.
Sua instalação é muito simples, basta alimentar a relé com 5V e fazer a conexão com a carga que deseja ser controlada (até 250V AC), permitindo o controle de um ventilador, um motor, uma lâmpada ou qualquer outro equipamento.

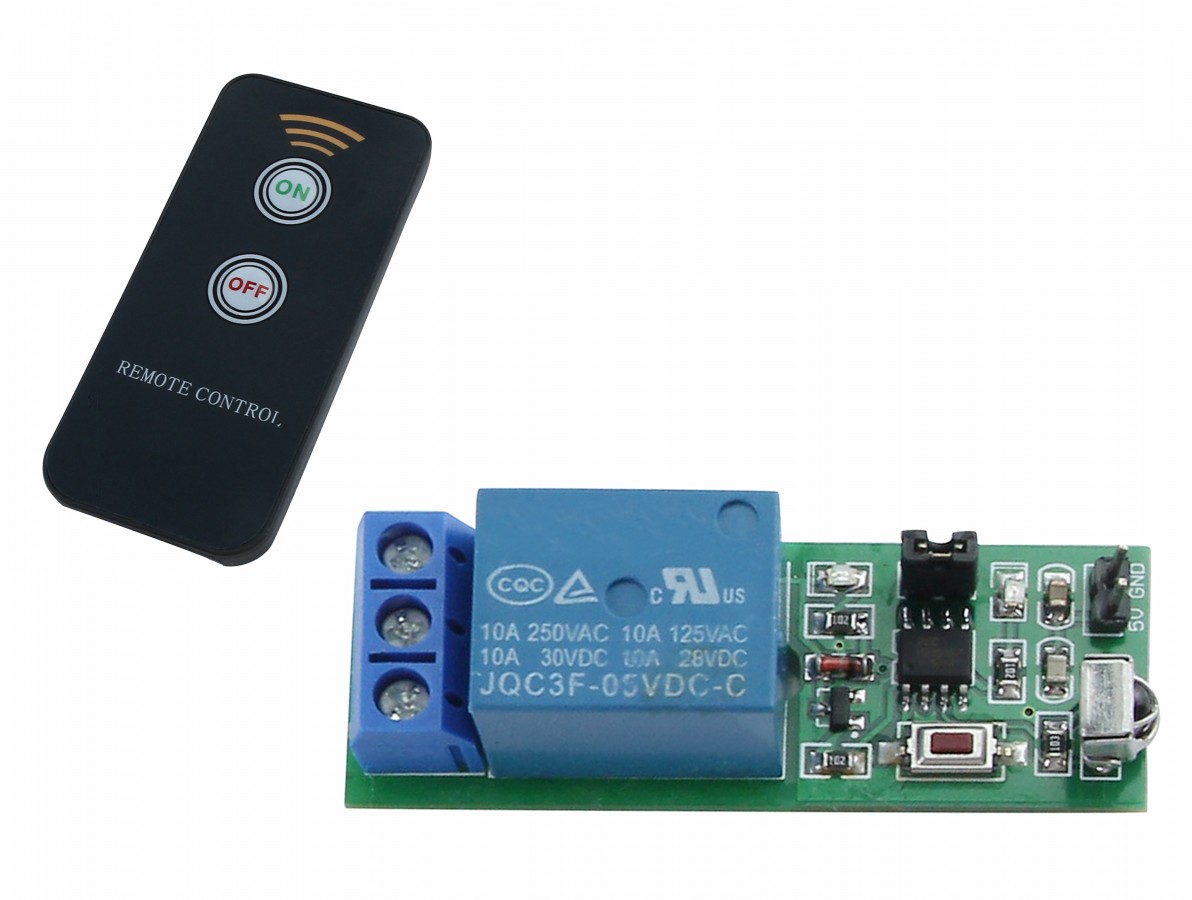

O controle apresenta dois botões, no entanto, é necessário observar algumas características do módulo. A função que vem de fábrica é a momentânea, sempre que for mantido pressionado o botão ON ou OFF, o relé ficará ligado, assim que soltar o botão ele desliga.
Para a função alternada (1 toque liga e 1 toque desliga) precisa ser configurado. Aperte o botão presente no módulo até que o led comece a piscar, após escolha um dos botões que deseja cadastrar e aperte-o, retire o jumper que interliga os terminais, e pronto, está configurado. O funcionamento do conjunto agora será assim: quando apertado o botão o relé liga, se apertar novamente ele desliga), nessa função é possível cadastrar apenas um botão.

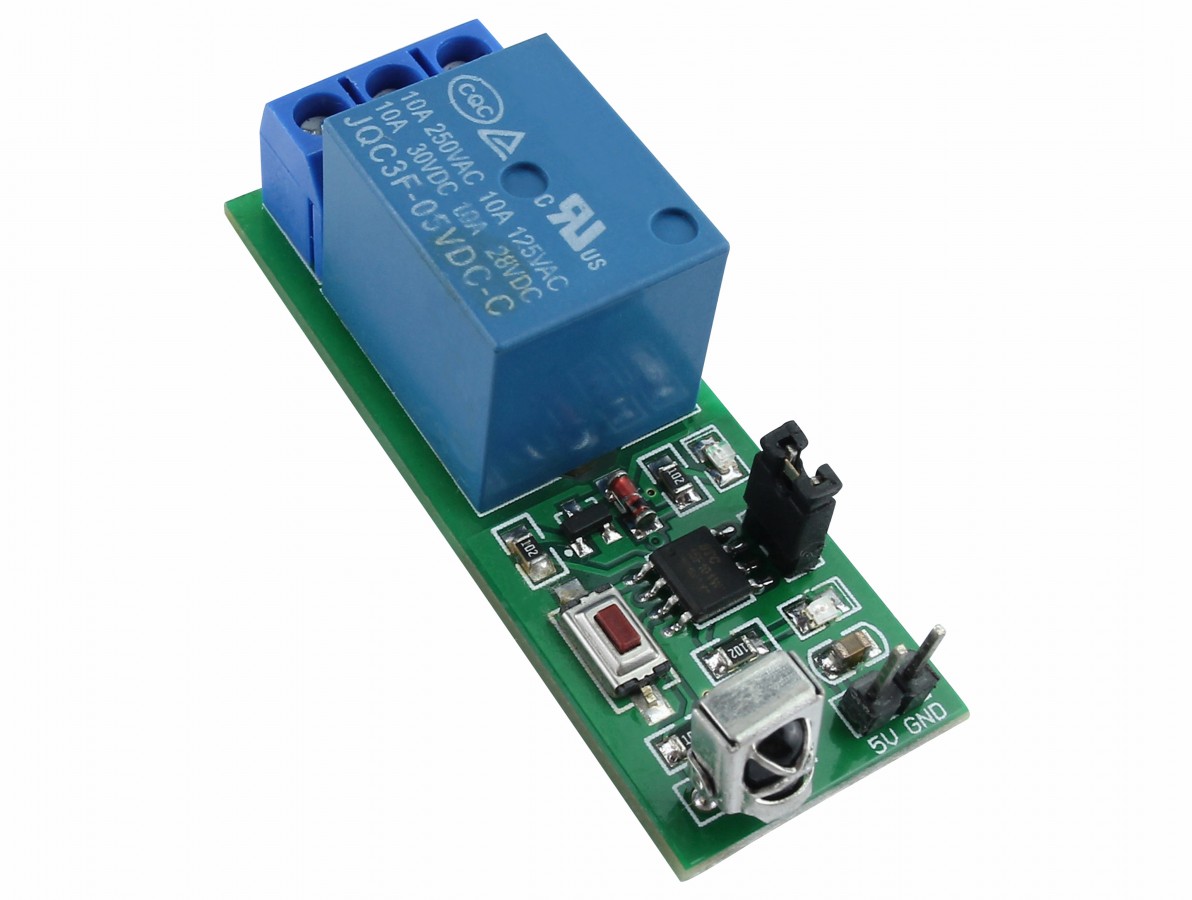

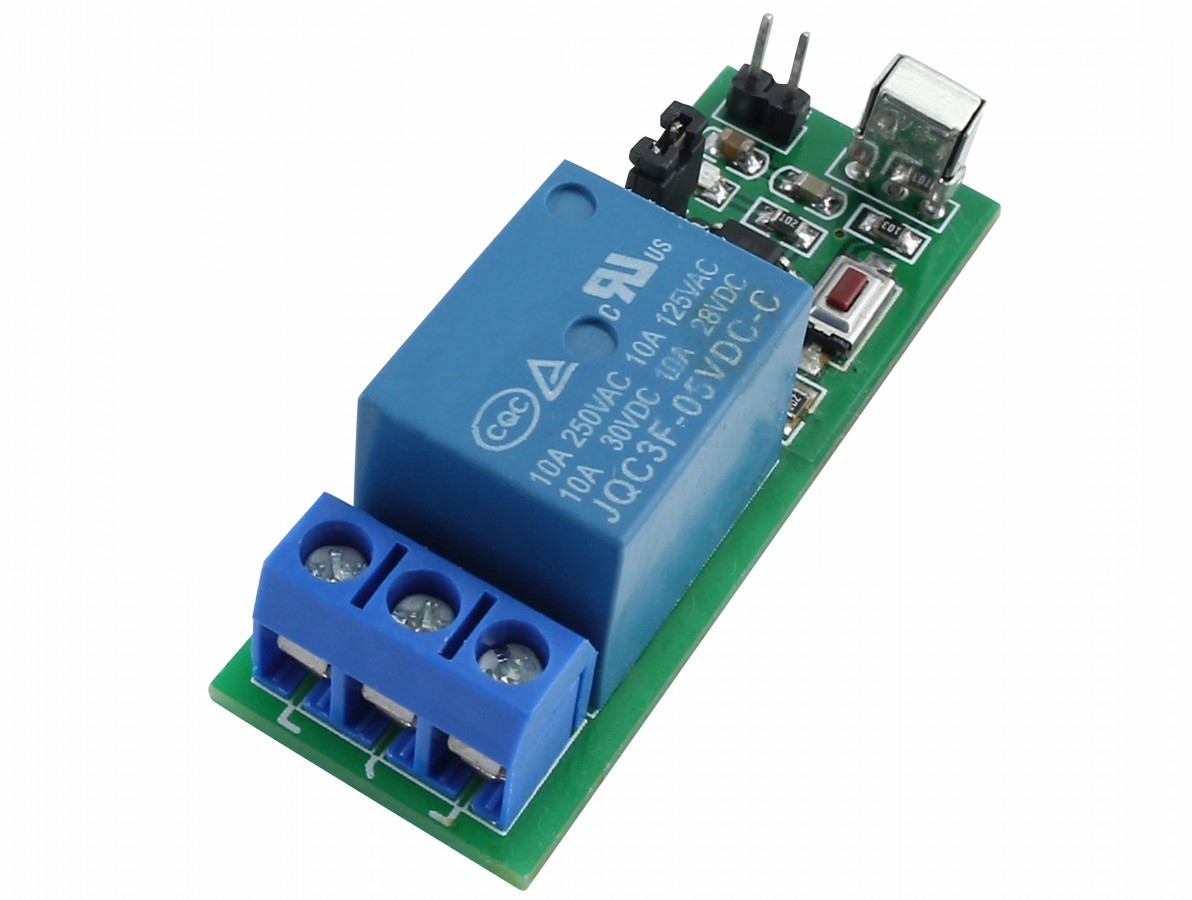

O módulo já vem com relé e receptor integrados na placa, possuindo bornes a parafuso para fixação dos fios da carga, um jumper que alterna as funções momentânea e alternada (após configuração), além de dois pinos para alimentação com tensão de 5V DC.
CARACTERÍSTICAS:
- Relé com Controle Remoto IR 5V 10A 1 Canal;
- Módulo Relé com Receptor Infravermelho;
- Controle uma lâmpada com controle remoto;
- Pode controlar um ventilador ou um motor;
- Controle de cargas AC/DC;
- Dispensa a utilização do Arduino;
- Funcionamento independente;
- Controle com ótimo acabamento;
- Emissor IR no controle;
- Modo momentâneo ou alternado;
- Acompanha pilha CR2025 para o controle.
ESPECIFICAÇÕES:
- Modelo: IR05V;
- Modo de comunicação: Infravermelho;
- Alcance do controle: Até 8 metros (sem barreiras);
- Alimentação do controle: Pilha CR2025 (inclusa);
- Modos de utilização: Momentâneo ou alternado;
- Tensão de trabalho da relé: 5V DC;
- Carga máxima: 10A 250VAC/ 10A 125VAC/ 10A 30VDC;
- Dimensões do controle (CxLxE): 86x40x6mm;

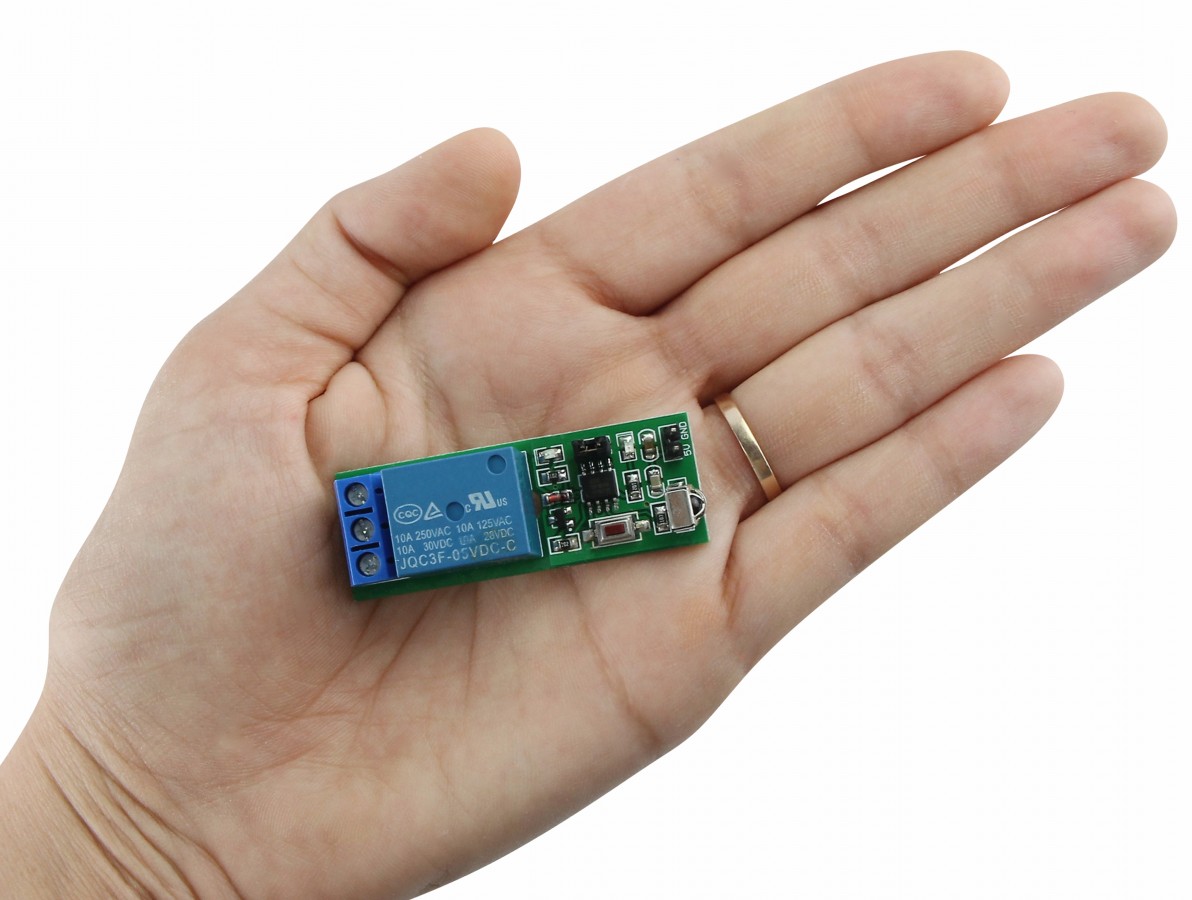

- Dimensões do módulo (CxLxE): 53x19x17mm;
- Peso: 28g.
