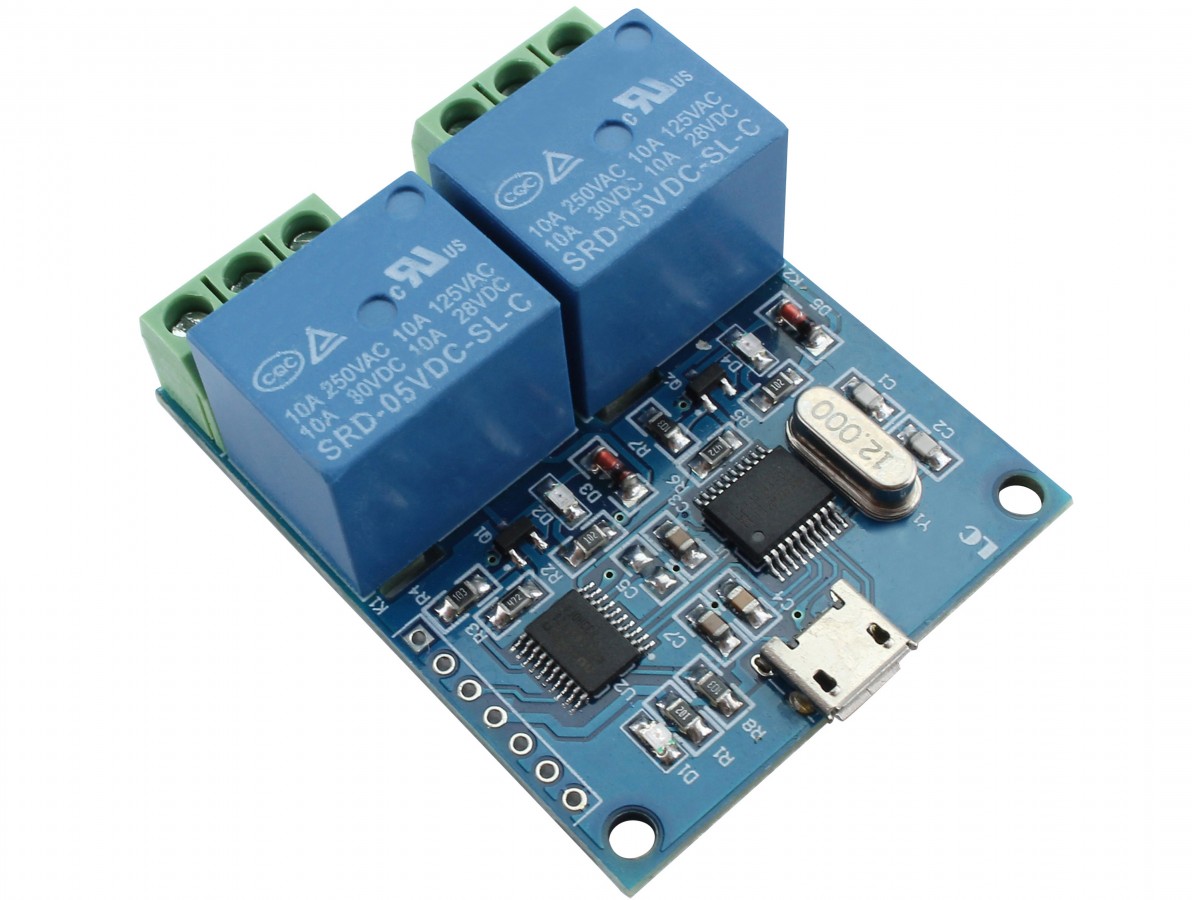

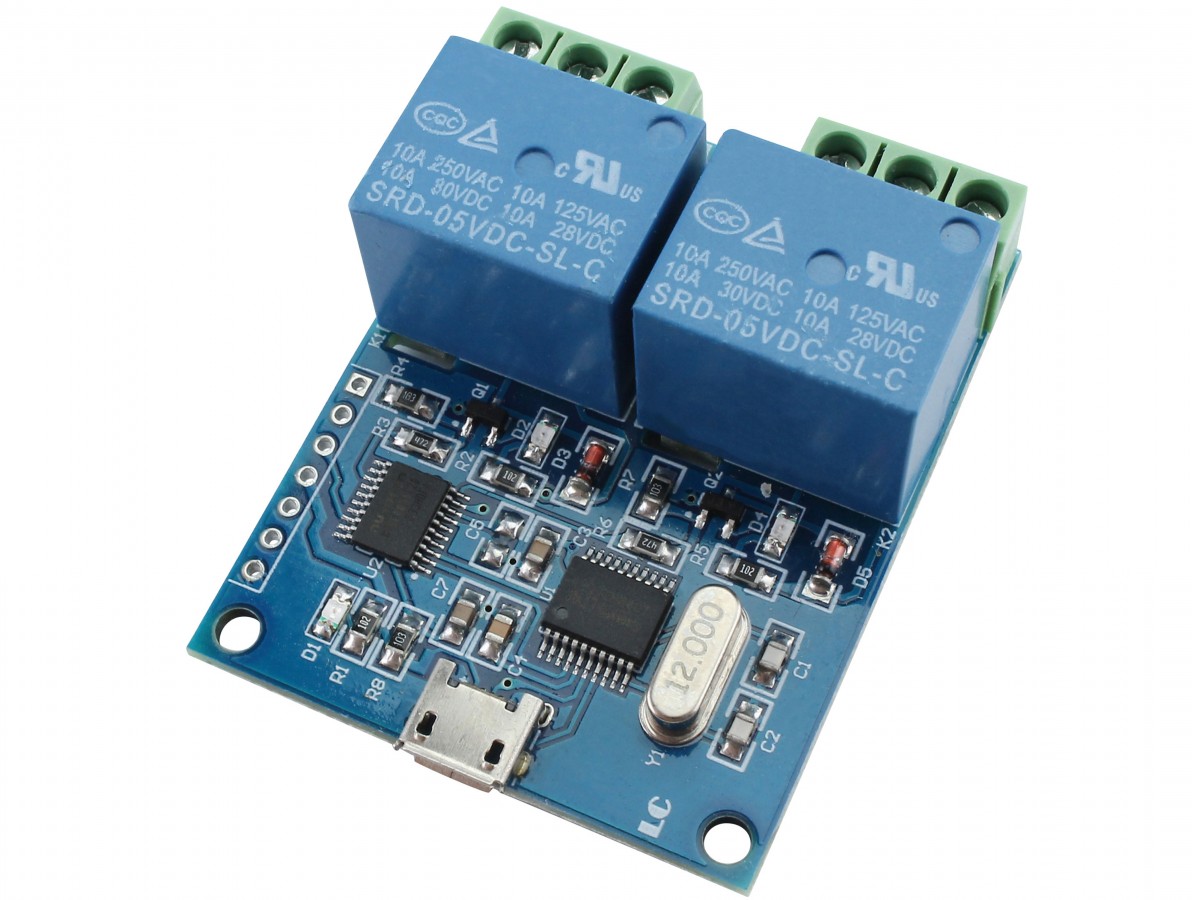

Módulo Relé 2 Canais Micro USB com Conversor CH340 Ver ampliado

Módulo Relé 2 Canais Micro USB com Conversor CH340

08829
R$ 110,72
no boleto/depósito
ou R$ 116,55 no cartão
Quantidade:Qtd:

O Frete será calculado no carrinho de compras
Descrição

Módulo Relé 2 Canais Micro USB com Conversor CH340 é um dispositivo capaz de permitir a comunicação entre a placa eletrônica com relés e o computador, permitindo a integração perfeita e o controle.
Ele apresenta dois relés com capacidade de carga de tensão DC de até 30V e AC de até 250V com corrente máxima de até 10A, possibilitando acionamento de diversos dispositivos de corrente alternada, como, por exemplo, lâmpadas, portões eletrônicos, ventiladores, motores, etc, além de cargas com tensão contínua de micromotores, mini bombas, entre outros.
Para a conexão dos fios com carga elétrica apresenta um conjunto com três bornes a parafuso por relé, onde um terminal é o comum (COM), um é o normalmente aberto (NO) e o outro é o normalmente fechado (NC).
Outro diferencial do Módulo Relé 2 Canais é a presença de uma conexão micro USB e um conversor CH340, os quais possibilitam a integração mecânica e eletrônica. Apresenta ainda led indicador de alimentação e um led indicador de status do relé, além de já contar com sistema de proteção de sobrecorrente.
Para utilizar no modo manual, primeiro conecte o relé ao computador, abra o gerenciador de dispositivos e verifique em qual porta COM o módulo vai aparecer, se necessário instale o Driver CH340, na sequência instale o programa “USR-TCP232-Test”, abra o programa, selecione no campo “PortNum” a porta COM que foi criada para o relé, no campo “BaudR” selecione 9600, aperte o botão Open, marque as opções “Receive As Hex” e “Send As Hex”. Após basta enviar os códigos de comando (estão nas Especificações) e enviar apertando a opção “Send”.


Módulo Relé 2 Canais Micro USB com Conversor CH340

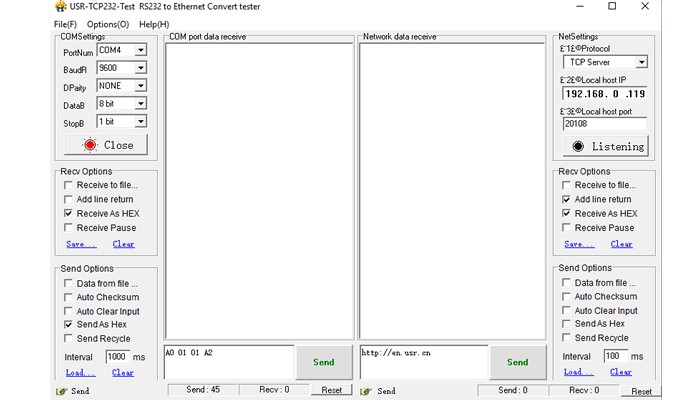

Tela de Configuração no Computador



CARACTERÍSTICAS:

- Módulo Relé 2 Canais Micro USB com Conversor CH340;
- Modulo Rele com ch340;
- Relé com conversor serial;
- Relé com depuração usb;
- Permitir a comunicação entre a placa o computador;
- Dois relés com controle de cargas;
- Controle de tensão DC e AC;
- Conexão Micro USB;
Driver CH340;
Programa USR-TCP232-Test;
Datasheet LCUS.

ESPECIFICAÇÕES:

- Modelo: LCUS-X2;
- Carga: 10A 250VAC/ 10A 125VAC/ 10A 30VDC/ 10A 28VDC;
- Saídas: Contato reversível NA (normal aberto), NF (normal fechado), C (comum);
- Taxa de comunicação: 9600BPS;
- Comandos:
- Ligar Relé 1: A0 01 01 A2
- Desligar Relé 1: A0 01 00 A1
- Ligar Relé 2: A0 02 01 A3
- Desligar Relé 2: A0 02 00 A2
- Dimensões (CxLxE): 50x40x17mm ;
- Peso: 29g.
