Filtro Snubber para Proteção de Relés Ver ampliado

Filtro Snubber para Proteção de Relés

08433
Mais Vendido

Informe seu email

Avise-me quando disponível

30 outras opções

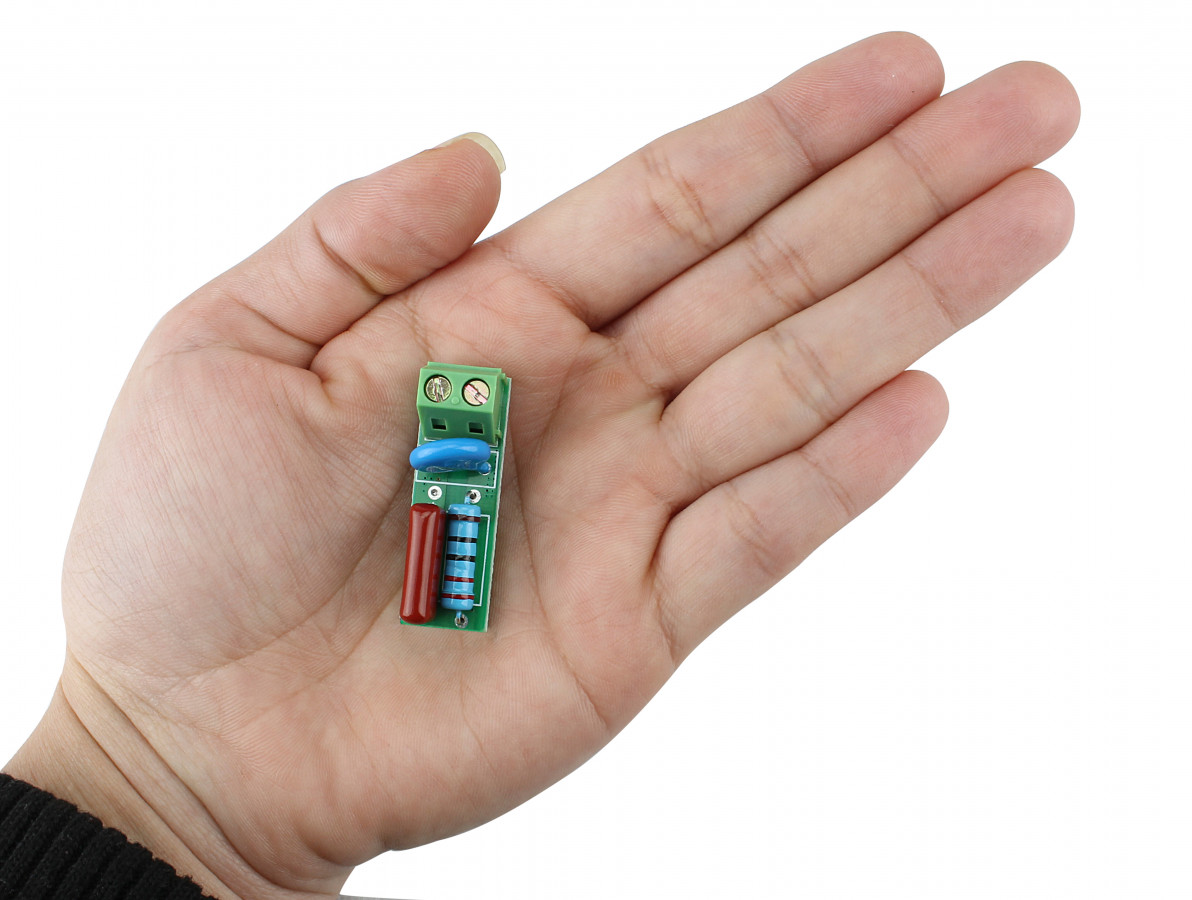

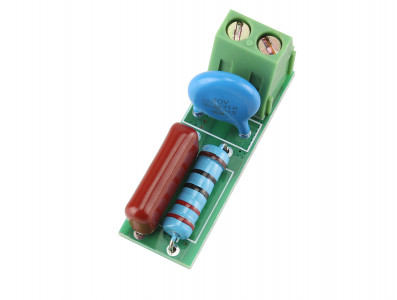

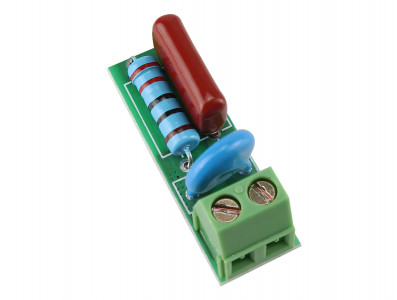

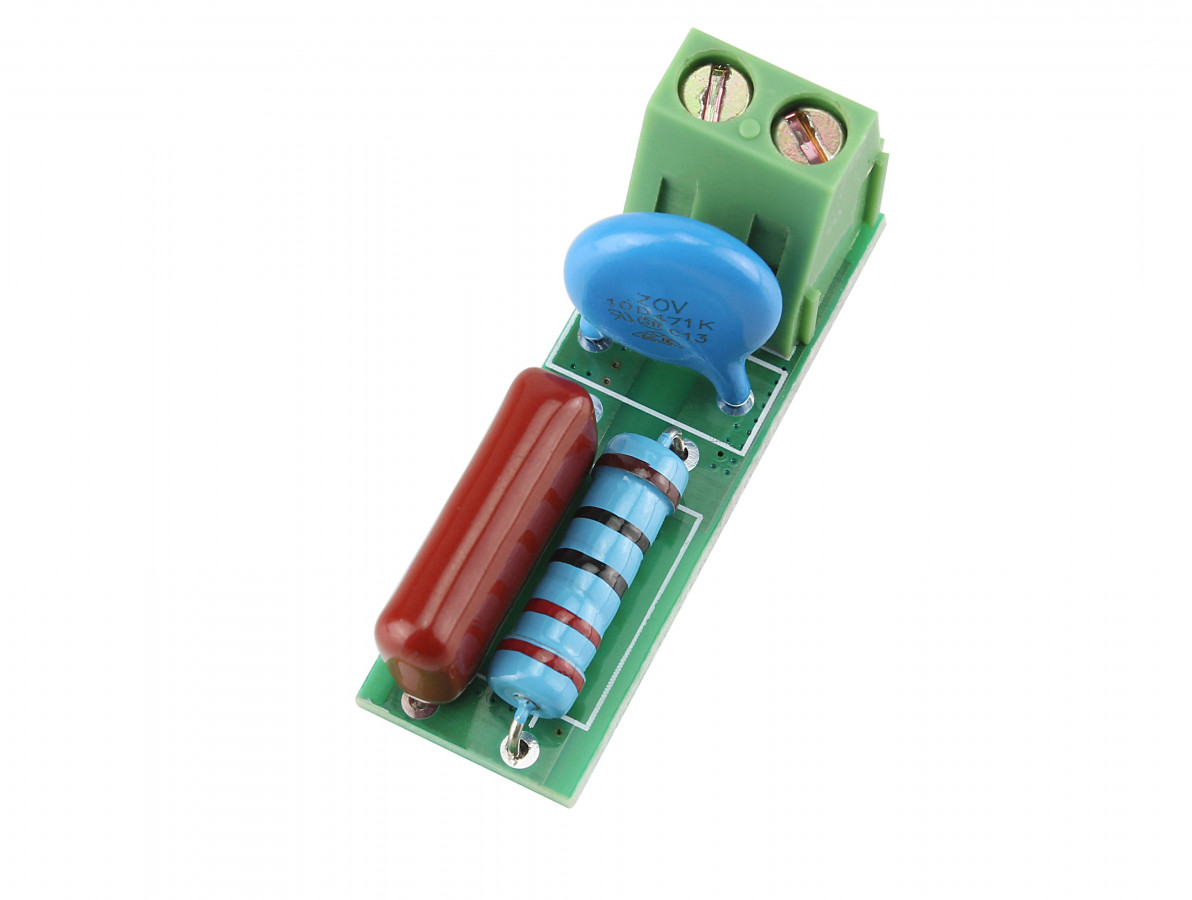

O Filtro Snubber, também conhecido como Circuito Snubber é um prático e eficiente conjunto eletrônico destinado a realizar a proteção de relés em projetos de automação residencial e dispositivos eletrônicos em geral que trabalham com carga indutiva.
Sempre que acionamos ou desativamos um relé por meio de botão ou por meios eletrônicos uma pequena chispa é gerada no interior do circuito, o que com o passar do tempo vai gerar uma carbonização, e ela vai fazer com o relé apresente defeito. O que ocorre na prática é o popular problema de “grudar o relé”, sendo necessária sua substituição para que o conjunto volte a funcionar.

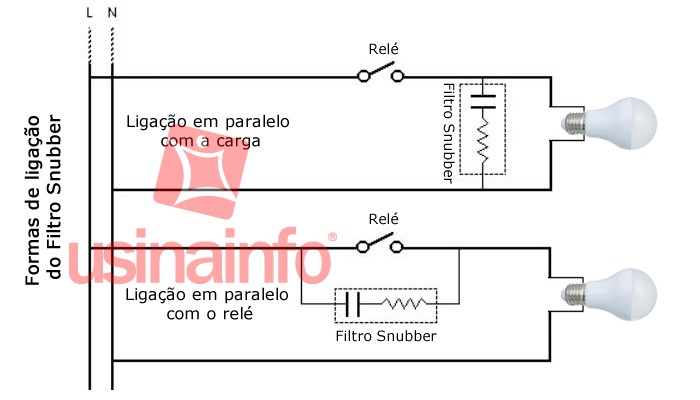

A instalação do Filtro Snubber prorroga a vida útil do relé, de forma a dispersar a chispa antes de chegar ao circuito de acionamento, podendo ser instalado em paralelo com o relé ou mesmo em paralelo com a carga.

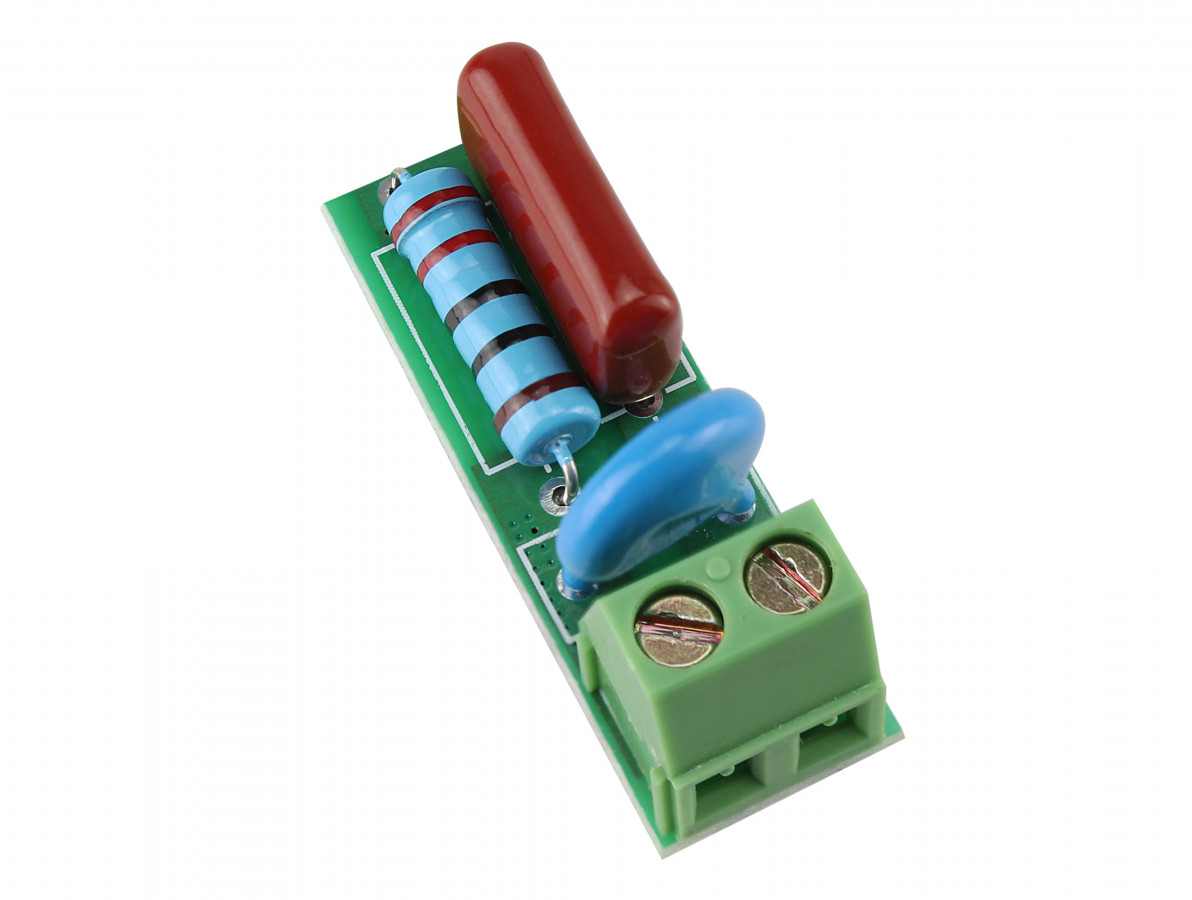

Para facilitar a conexão conta com bornes a parafuso, permitindo a perfeita fixação dos fios de ligação, contando ainda com duas perfurações para fixação nos mais diversos locais, a depender da necessidade do técnico.

Filtro Snubber para Proteção de Relés



CARACTERÍSTICAS:

- Filtro Snubber;
- Circuito Snubber;
- Indicado para proteção de relés;
- Evita a carbonização interna do relé;
- Instalar em paralelo com o relé ou com a carga;
- Evita flutuações excessivas de tensão ou corrente;
- Bornes a parafuso para conexão;
- Perfurações para fixação.

ESPECIFICAÇÕES:

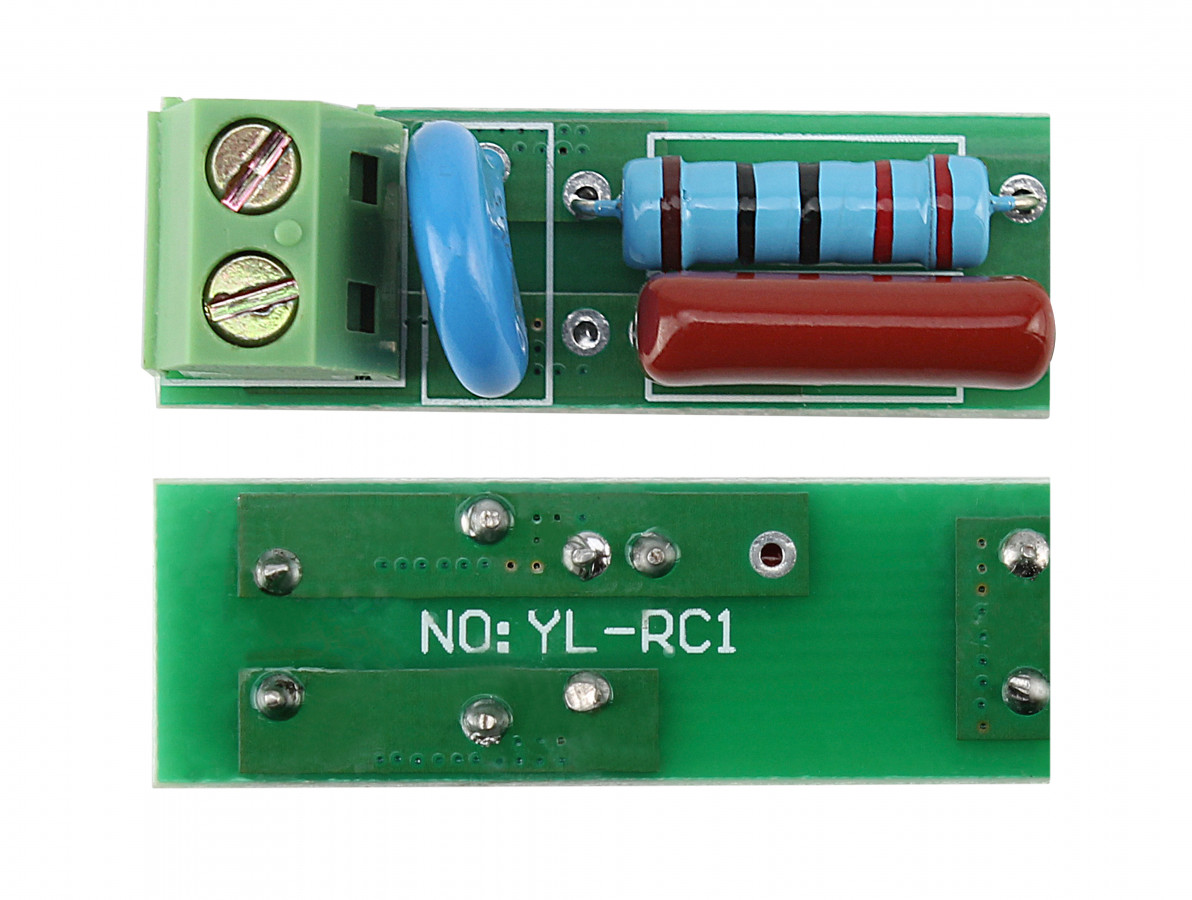

- Modelo: YL-RC1;
- Carga indutiva AC ou DC: 5 ~ 400V;
- Potência máx.: <1000W;
- Dimensões (CxLxE): 40x12,5x15,5mm;
- Peso: 6,5g.

Leia Mais

Comentários

Avaliação 5
Estou tendo um problema com o acionamento de cargas indutivas, um motor, para ser mais específico, gostaria de saber se utilizando esse snubber juntamente com o relé vou reduzir ou eliminar o ruído eletromagnético que essa carga indutivo impõem sobre os outros relés que estou utilizando (está tudo muito próximo)? Se sim, qual a melhor maneira de cinectá-lo ao meu circuito?
Agradeço desde já.

Equipe Usinainfo

Boa tarde Giovanni, a principal função do snubber é diminuir os transientes no momento de chaveamento dos relés aumentando a vida util delas, mas infelizmente a indução criada pela carga indutiva não vai reduzir.
