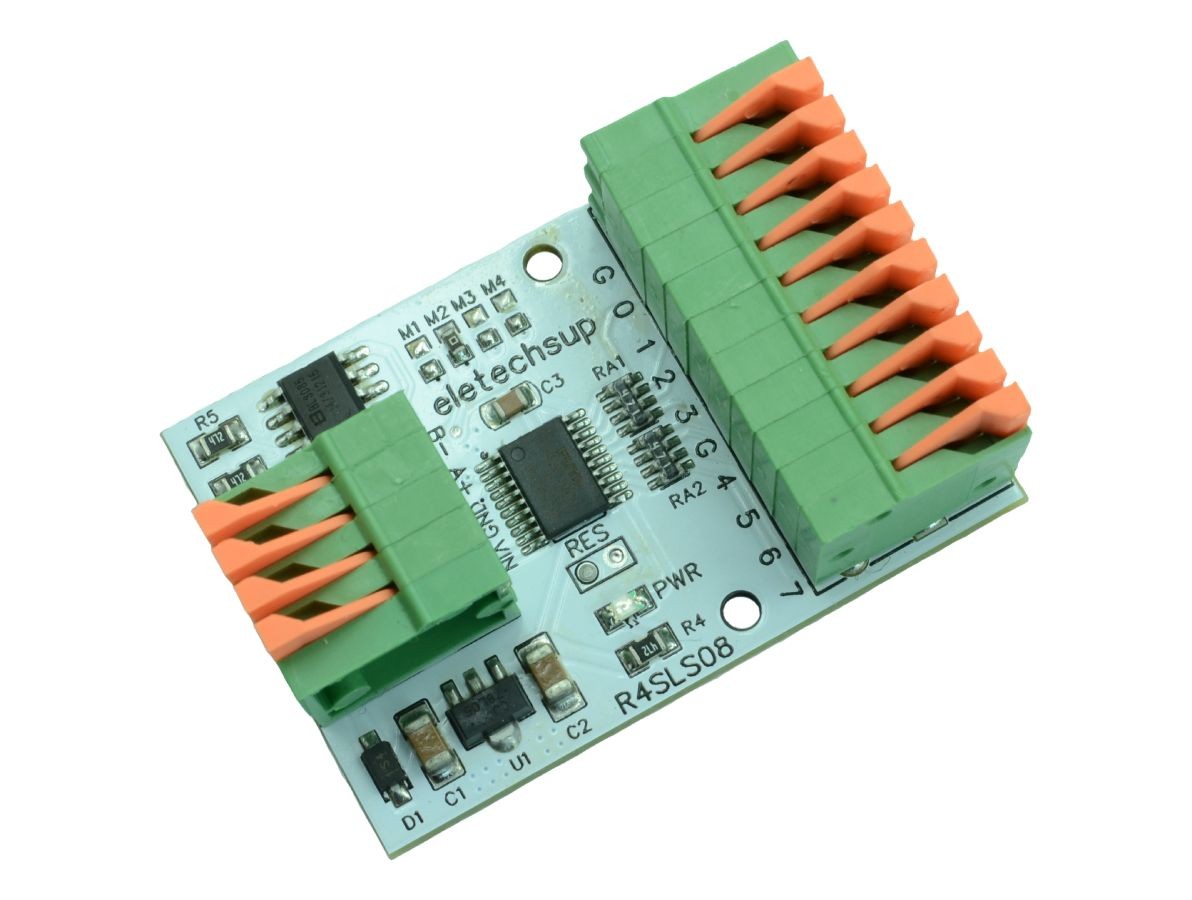

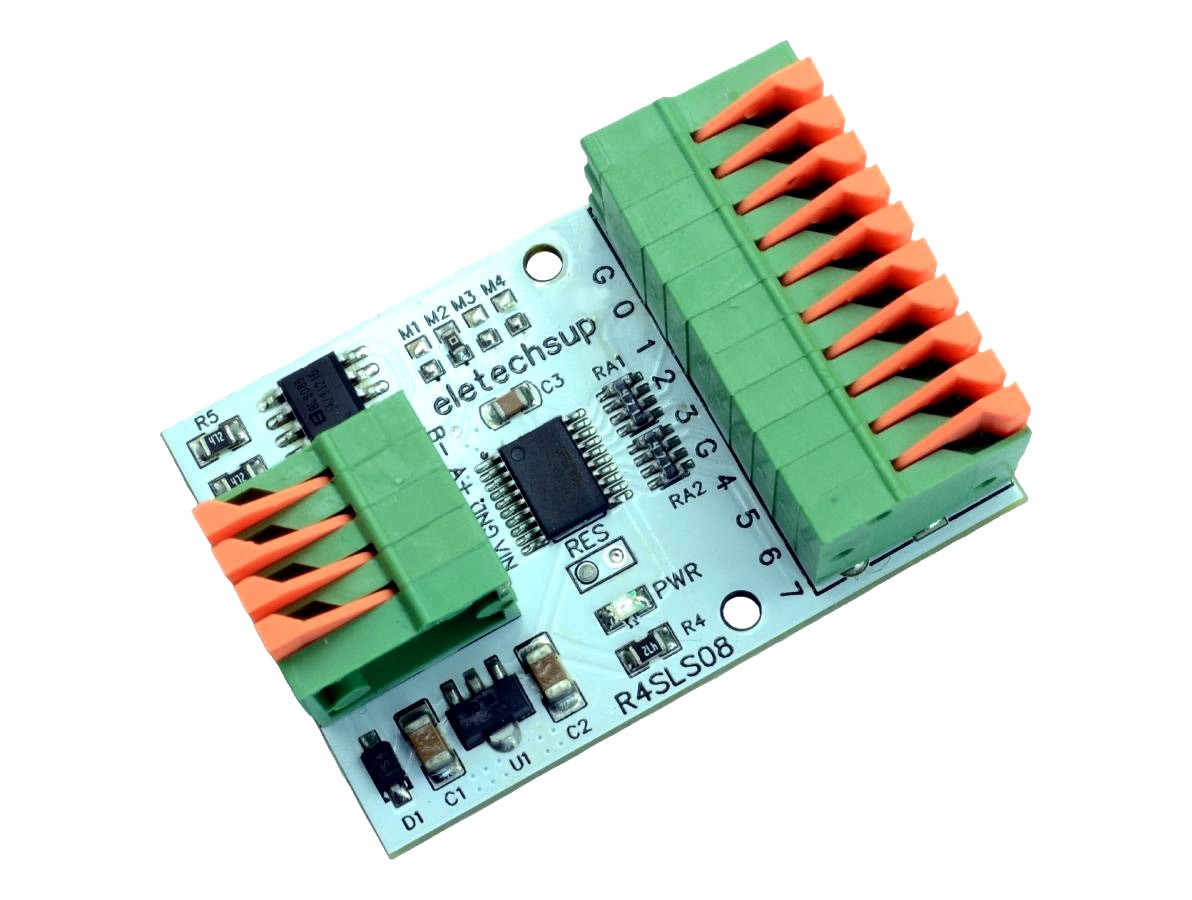

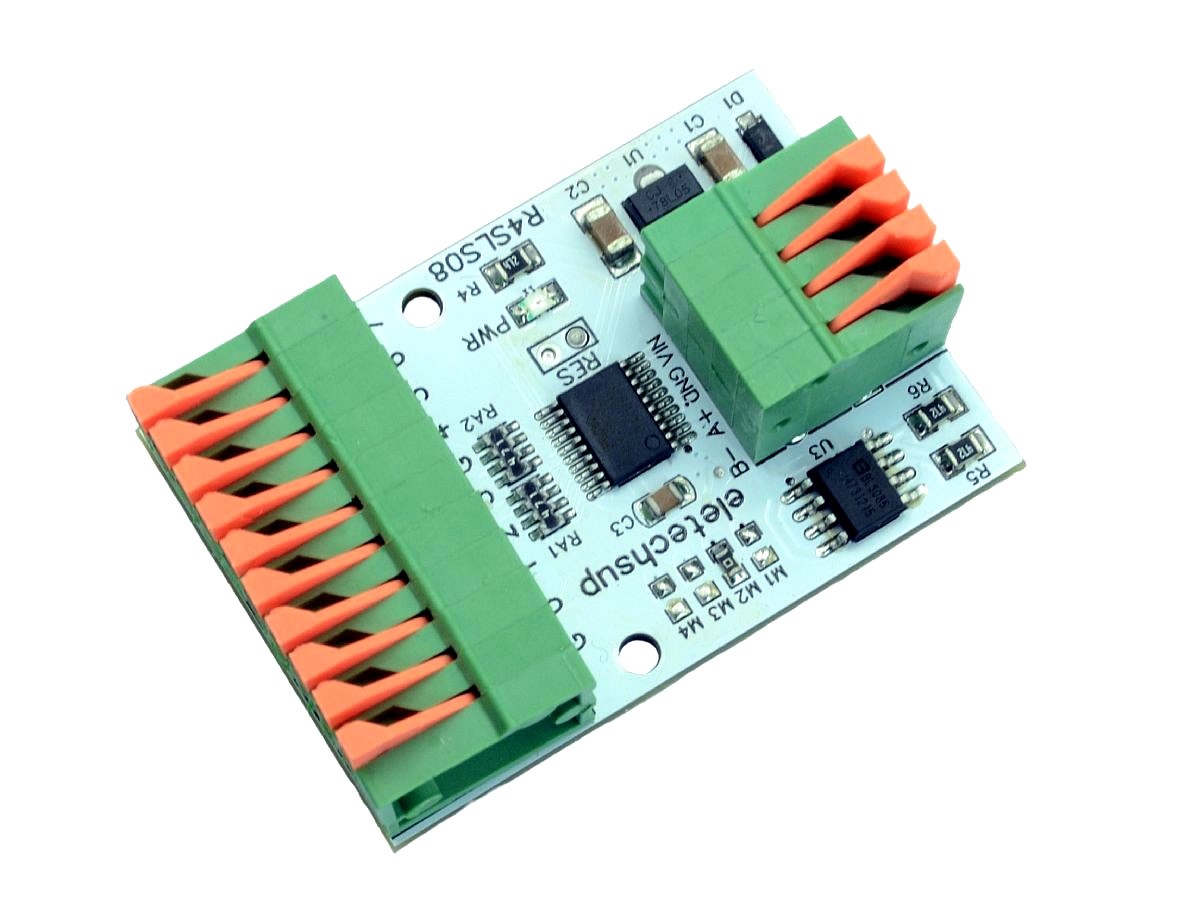

O Módulo RS485 Modbus RTU 4 Entradas e 4 Saídas Digitais 12–24V – R4SLS08 4DI + 4DO é um módulo de entradas e saídas digitais com comunicação Modbus RTU, desenvolvido para aplicações em automação industrial, sistemas de controle e monitoramento.

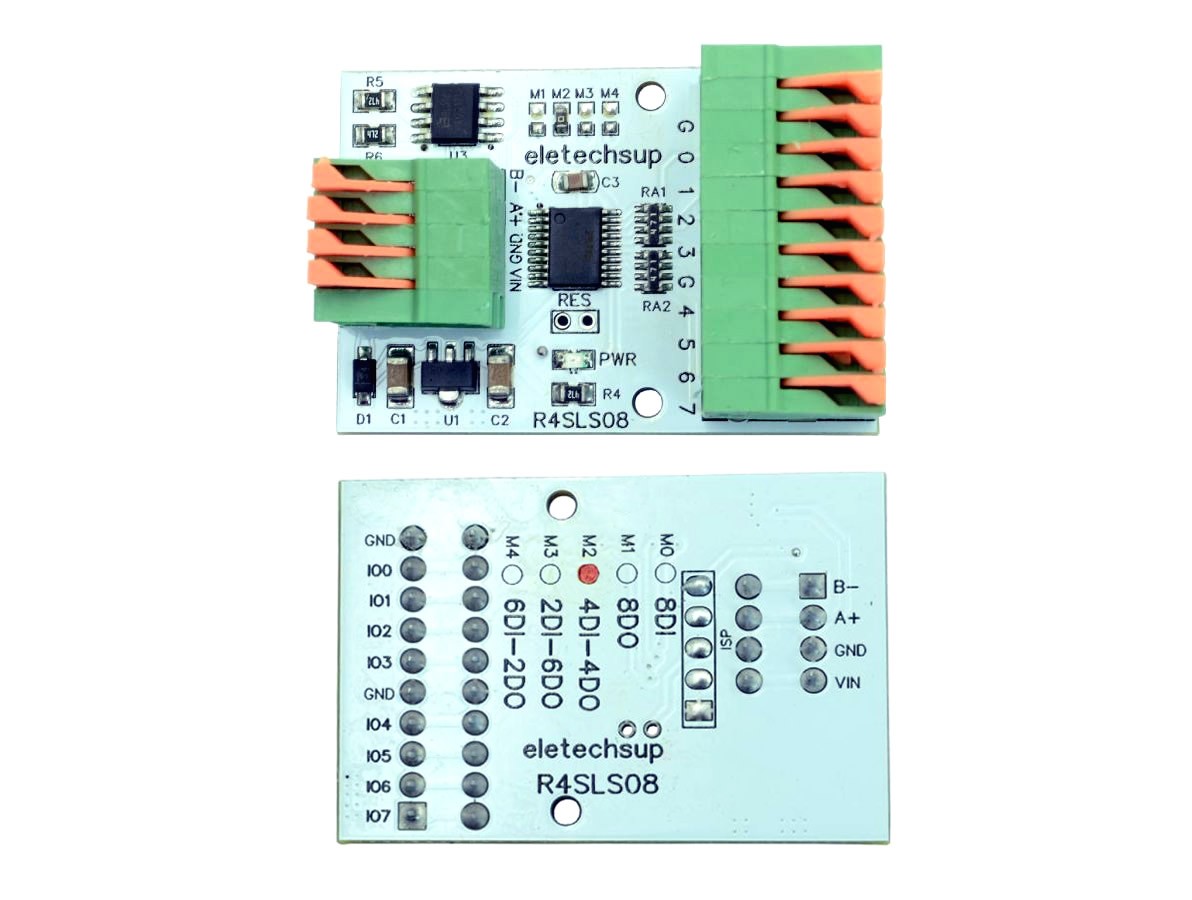

Com 4 entradas digitais (DI) e 4 saídas digitais (DO), o módulo pode ser configurado para operar também como 8 entradas ou 8 saídas, conforme a necessidade do projeto. Essa alteração é feita por meio de jumpers internos de solda, localizados na parte inferior da placa, conforme demonstrado na imagem abaixo. Esse recurso permite personalizar facilmente o comportamento do módulo conforme o tipo de dispositivo que será controlado.
Sua comunicação RS485 utiliza o protocolo Modbus RTU, garantindo compatibilidade com controladores lógicos (CLPs), sensores, módulos de expansão e sistemas SCADA. O módulo suporta sinais PNP e NPN, tornando-o compatível com diferentes tipos de sensores industriais.
A conexão é facilitada pelo terminal spring 141R, que proporciona instalação rápida e segura.

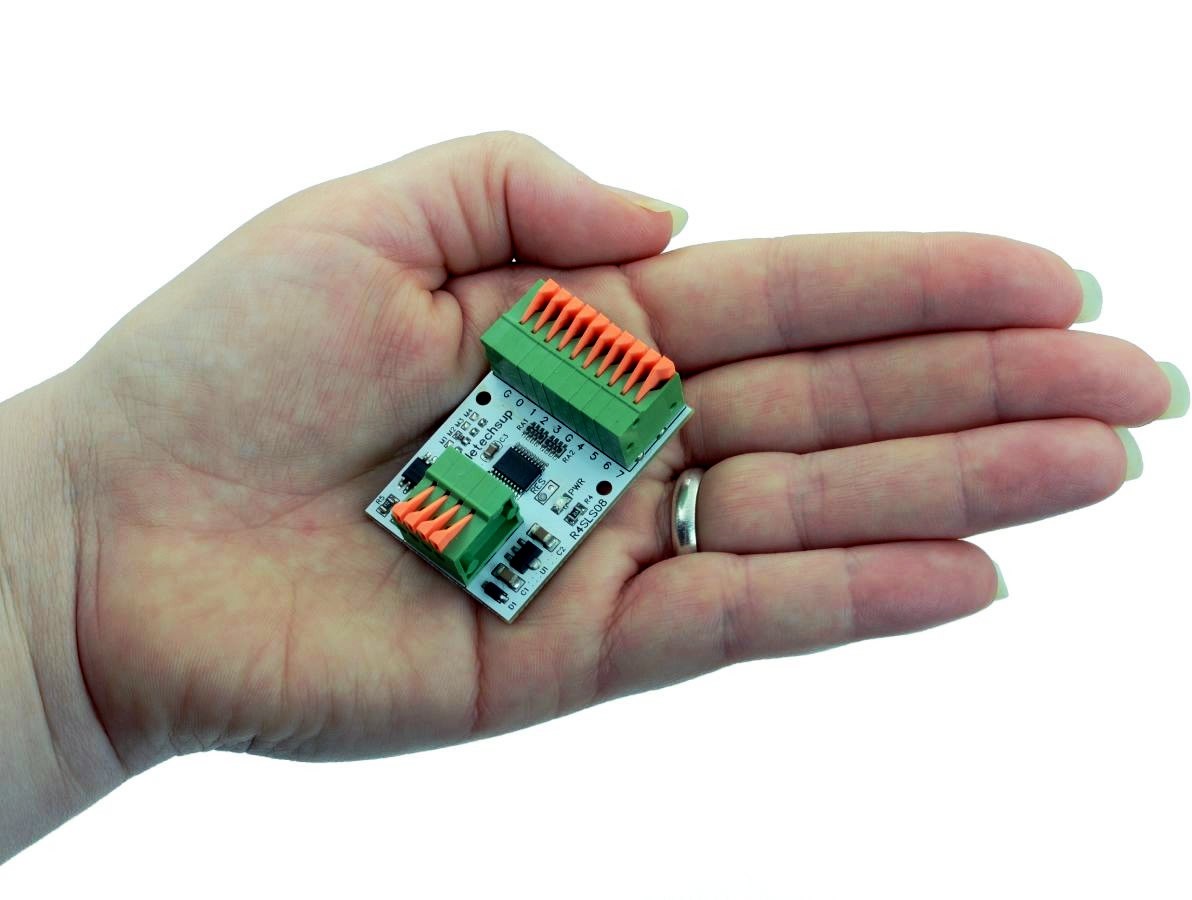

Compacto, robusto e fácil de integrar, o R4SLS08 é ideal para aplicações em automação predial, controle de relés, supervisão de equipamentos e expansões de I/O via rede RS485.

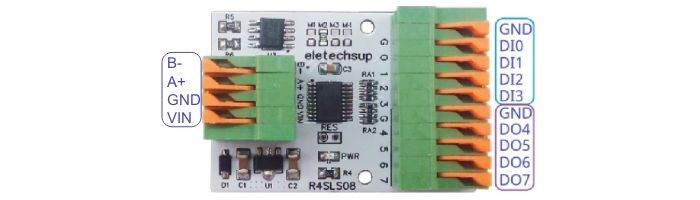

Pinout / Pinos de conexão Módulo RS485 Modbus RTU R4SLS08
CARACTERÍSTICAS:
- Módulo Controle I/O RS485;
- Módulo saídas digitais RS485;
- Módulo entradas digitais RS485;
- Protocolo Modbus RTU padrão industrial;
- Conta com 4 entradas e 4 saídas digitais independentes;
- Entradas e saidas configuráveis entre modos NPN e PNP;
- Permite o controle de módulos relés;
- Alta faixa de tensão de entrada;
- Bornes de engate rápido;
- Compacto e ideal para automação industrial;
- Permite a configuração das saídas e entradas por jumper;
- Proteção contra inversão de polaridade na alimentação;
- Download Manual R4SLS08.
ESPECIFICAÇÕES:
- Modelo: R4SLS08;
- Tensão de operação: 12V a 24V DC;
- Corrente típica: < 50mA (em repouso);
- Comunicação: RS485 half-duplex;
- Protocolo: Modbus RTU;
- Endereço padrão: 1 (configurável via registrador);
- Entradas digitais (DI): 4 canais compatíveis com NPN / PNP;
- Saídas digitais (DO): 4 canais compatíveis com NPN / PNP;
- Configuração serial: 9600 bps, 8 bits de dados, paridade NONE, 1 stop bit
- Taxas de transmissão suportadas: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps;
- Funções Modbus suportadas: Leitura 01,02,03 / Escrita 05,06,15,16;
- Bitola do Fio nos bornes: 26 a 20 AWG;
- Comprimento do fio para encaixe: >11mm descascado;
- Dimensões (CxLxA): 44x30 x17 mm;
- Peso: 13g.
