O Módulo Relé 5V 10A 1 Canal com Optoacoplador é um módulo de acionamento que permite integração com um grande número de sistemas microcontroladores, dentre estes: Arduino, AVR, PIC, ARM, Raspberry PI, etc.
Por meio desta placa de acionamento ( módulo relé 5V ) é possível controlar 1 dispositivo de corrente alternada, de até 10 A, como, por exemplo, lâmpadas, portões eletrônicos, ventiladores, etc.
Mais precisamente, o Módulo Relé 5V 1 Canal auxilia no desenvolvimento de casas futuristas ( projetos domóticos ) onde é possível o acionamento de sistemas eletrônicos por meio de um aplicativo para smartphone. Podendo o sistema ser utilizado em conjunto com o ethernet shield, em que é possível controlar aparelhos elétricos via internet.
O Módulo Relé 5V 10A 1 Canal com Optoacoplador possui 1 relé, o que permite sua aplicação em 1 sistema independente, ou seja, pode ser utilizado para acionamento de 1 motor ou 1 lâmpada, ou o que lhe for mais conveniente. E sem precisar montar complicados circuitos, já que essa placa tem praticamente tudo o que é necessário: diodo, transistor, relé e conectores.
O diferencial do Módulo Relé 5V 1 Canal é a presença de 1 optoacoplador, componente capaz de isolar uma região da outra, funcionando com um sistema de segurança que em casos de descargas elétricas (raios) protege o sistema microcontrolador.

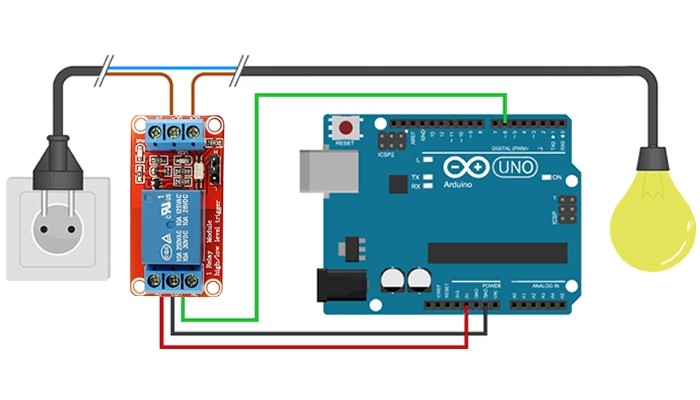

Esquema de Ligação Módulo Relé 5V 10A 1 Canal com Arduino

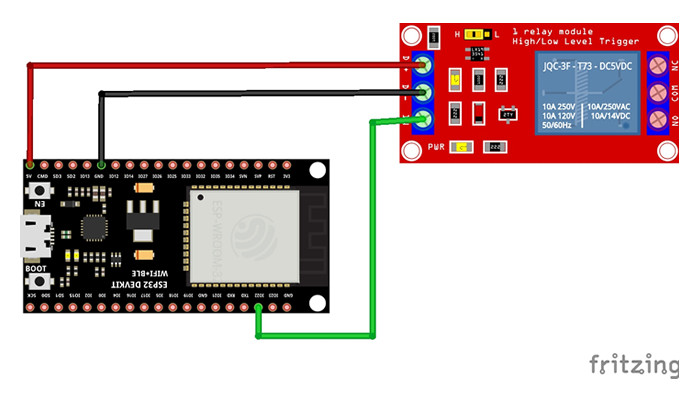

Conexão Relé 5V 10A 1 Canal com ESP32
CARACTERÍSTICAS:
- Módulo Relé 5V 10A 1 Canal com Optoacoplador;
- 1 Relé;
- Sistema mais seguro, possui optoacoplador;
- Compatível com Arduino, ESP32, PIC, ARM, Raspberry PI, etc.;
- Controle AC/DC;
- LED indicador de status;
- 4 Buracos de 3mm para fixação na extremidades da placa;
- Código de Programação Relé 5V 10A com ESP32.
ESPECIFICAÇÕES:
- Modelo: M1RL;
- Tensão de operação: 5VDC (VCC e GND);
- Tensão de sinal: TTL 5VCD (IN);
- Saídas: Contato reversível NA (normal aberto), NF (normal fechado), C (comum);
- Corrente por canal: até 10A;
- Dimensões totais (CxLxA): 50x26x16mm;
- Pode ser enviado na cor VERMELHA ou AZUL (CONFORME DISPONIBILIDADE DO ESTOQUE);
- Peso com embalagem: 20g.
