O Openlog Datalogger para Arduino é um módulo eletrônico para registro de dados serial, amplamente utilizado para fazer integração direta com microcontroladores Arduino Pro ou Pro Mini, ou outros modelos de cabo ou módulo FTDI.
Ele é utilizado para fazer a gravação de dados gerados a partir de módulos e sensores em projetos eletrônicos, sendo aplicado em drones, por exemplo, para fazer o registro do voo, como se fosse um tipo de caixa preta de avião.

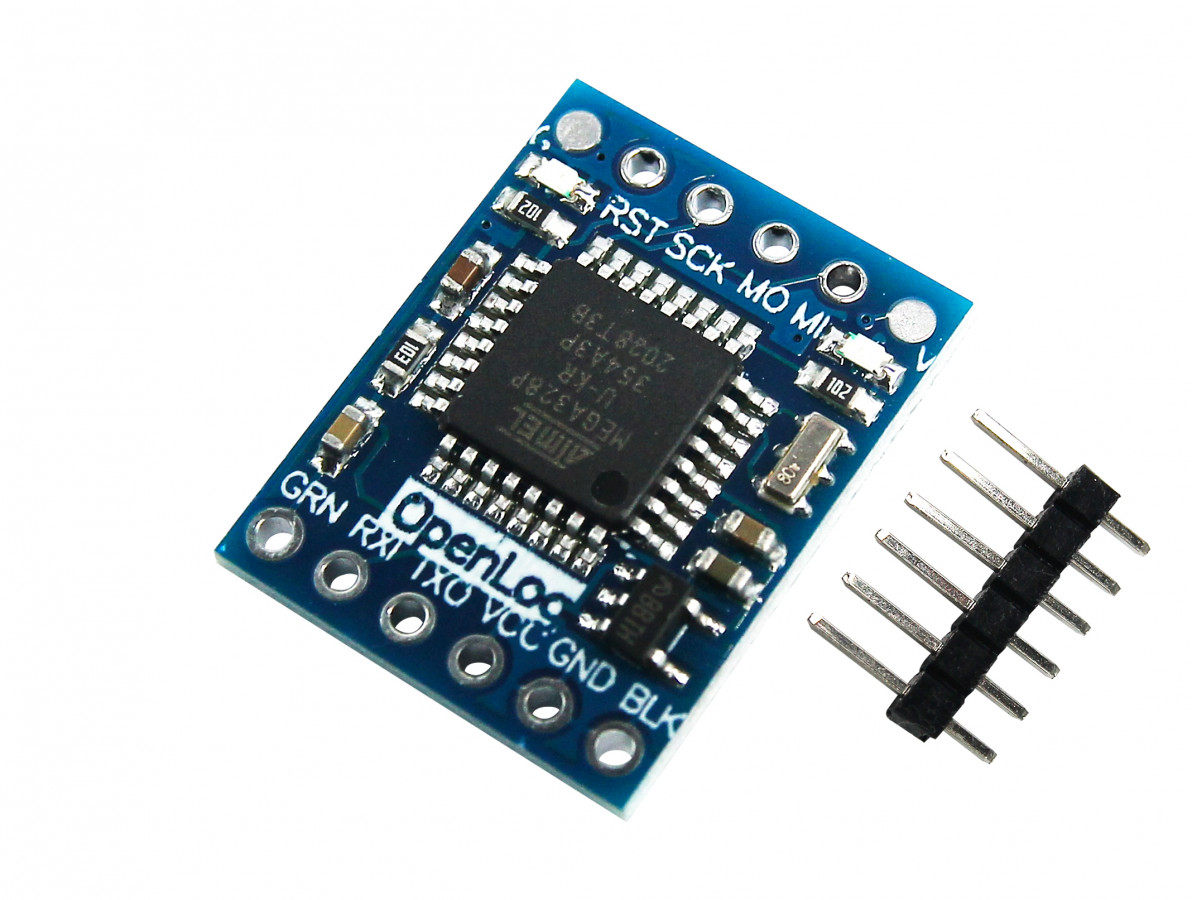

O Openlog Datalogger Arduino possui um microcontrolador ATmega328P que pode ser configurado por meio de pinos SPI na parte superior da placa, permitindo algumas configurações do modo de inicialização.
Entre as características únicas apresenta slot micro SD para cartão de memória de até 32GB, apresentando consumo de 2 a 3mA no modo ocioso, podendo chegar a 10 a 20mA durante um processo de registro completo, a depender do cartão utilizado.

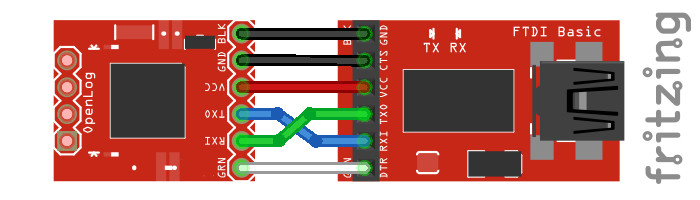

Conexão Openlog Datalogger com FTDI

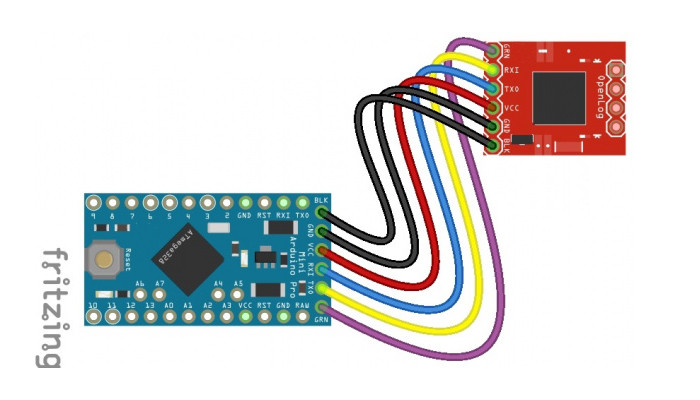

Conexão Openlog Datalogger com Arduino Pro Mini
CARACTERÍSTICAS:
- Openlog Datalogger para Arduino;
- Registrador de Dados Serial;
- Módulo Data Logger Arduino;

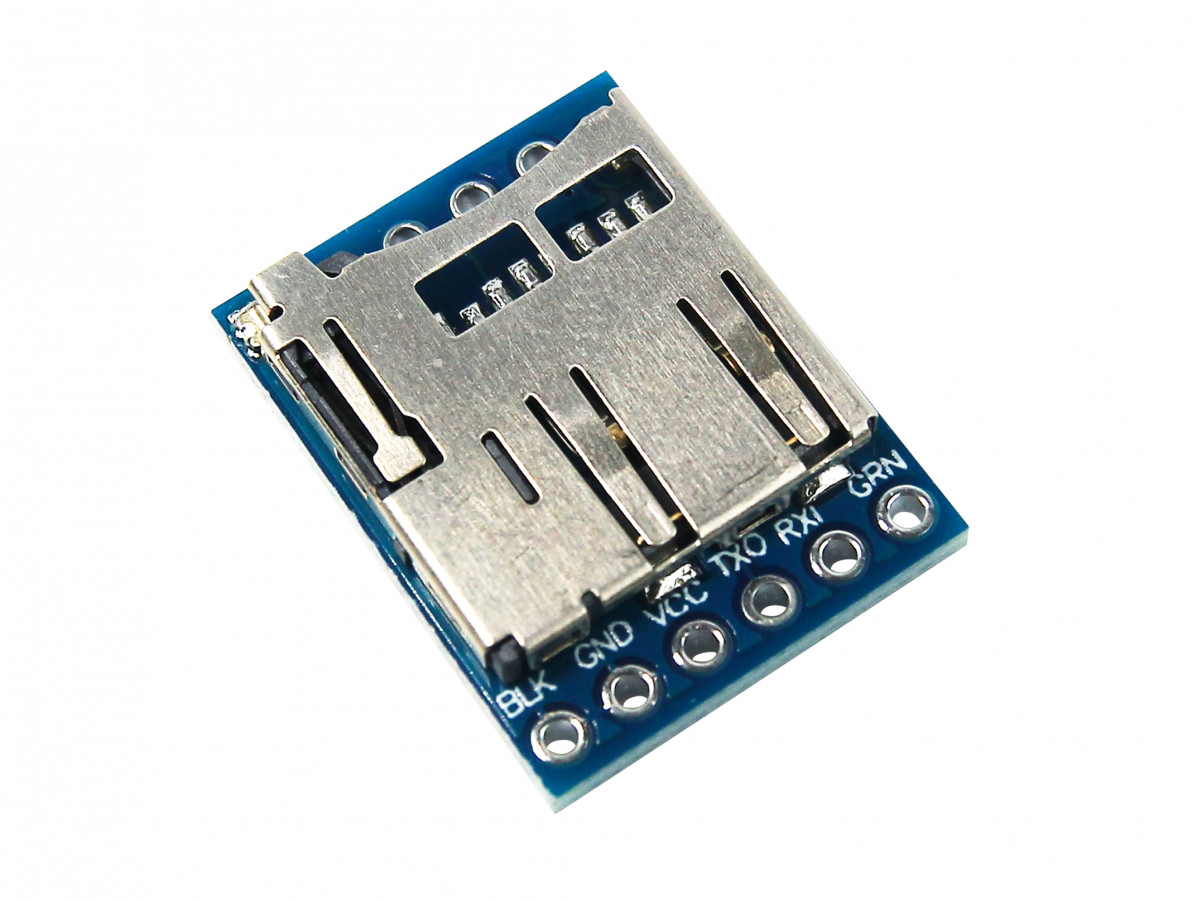

- Slot para cartão Micro SD;
- Compatível com Cartão Micro SD até 32GB;
- Interface principal FTDI;
- Interface de comando simples;
- ATmega328 e carregador de inicialização pré-programados;
- Quatro pinos SPI;
- LEDs indicadores de status de gravação;
- Acompanha Barra de Pinos;
- Tutorial Internacional Openlog.
ESPECIFICAÇÕES:
- Modelo: GY-Openlog;
- Tensão: 3.3V-12V (recomendado 3.3V-5V );
- Corrente: 2mA (ocioso) e 10-20mA (gravação completa);
- Cartão de memória: Micro SD até 32GB;
- Formato compatível: FAT16 / FAT32;
- Configuração Serial: Baud rate - 9600 bps / Data bits - 8 / Paridade - NONE / Stop bit - 1
- Baud Rate configurável: 2400, 4800, 9600 (padrão), 19200, 38400, 57600, e 115200.
- Dimensões (CxLxE): 20x15x4mm;
- Peso: 1,5g.
