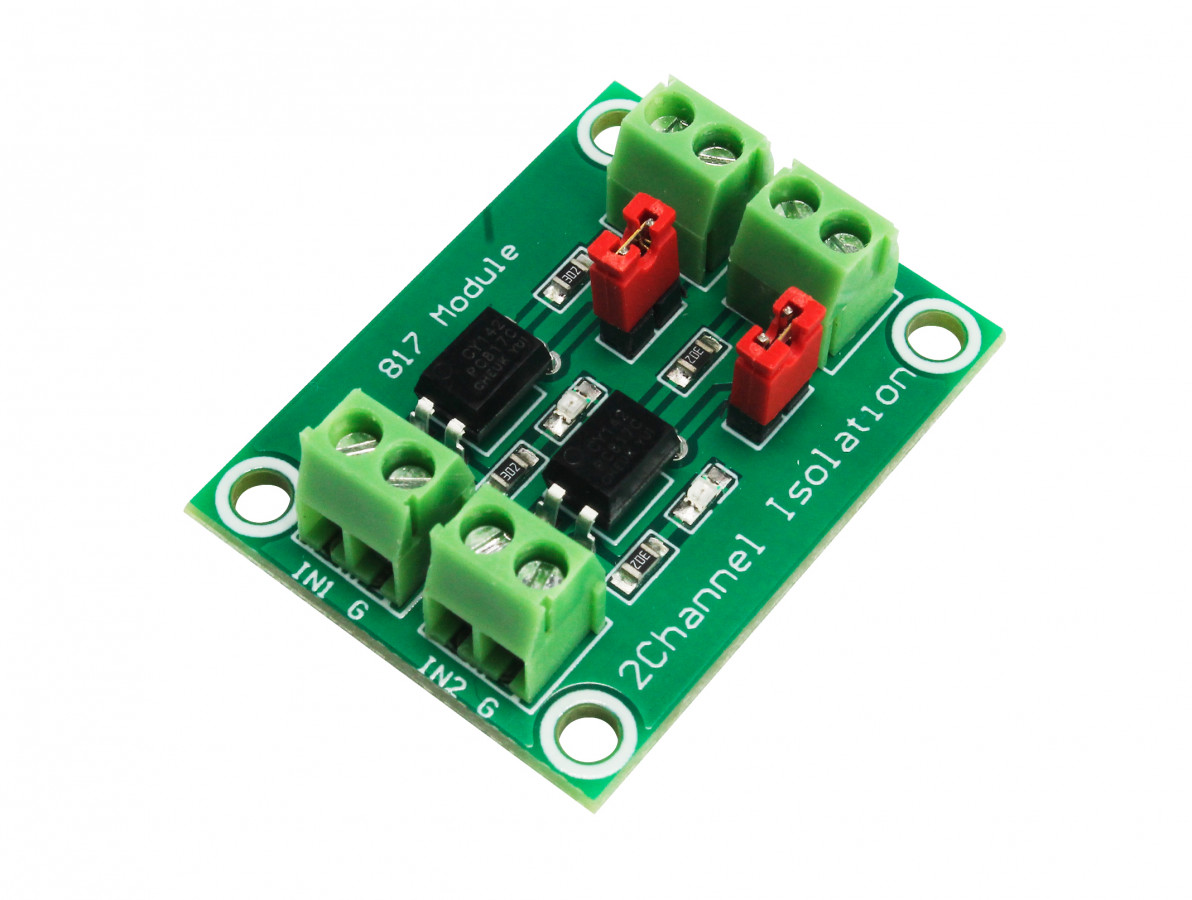

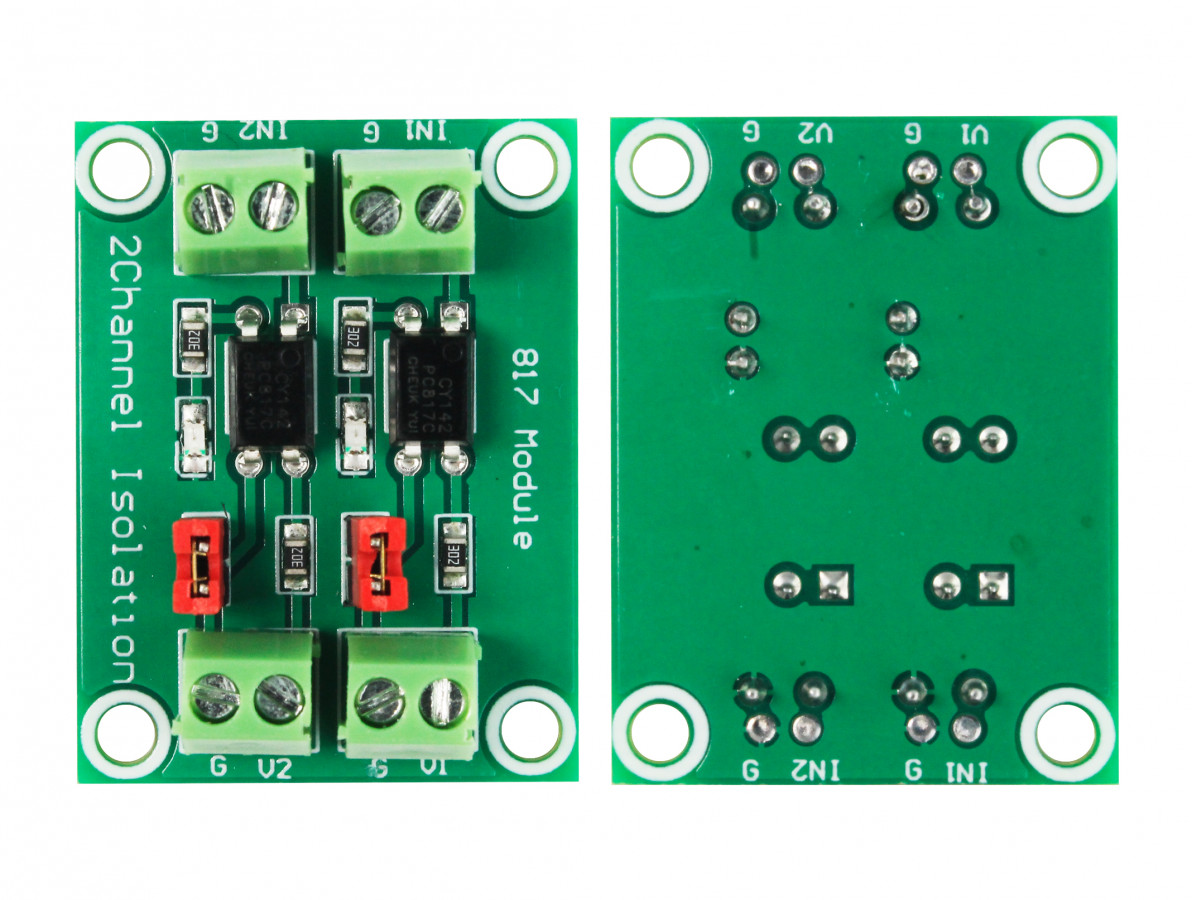

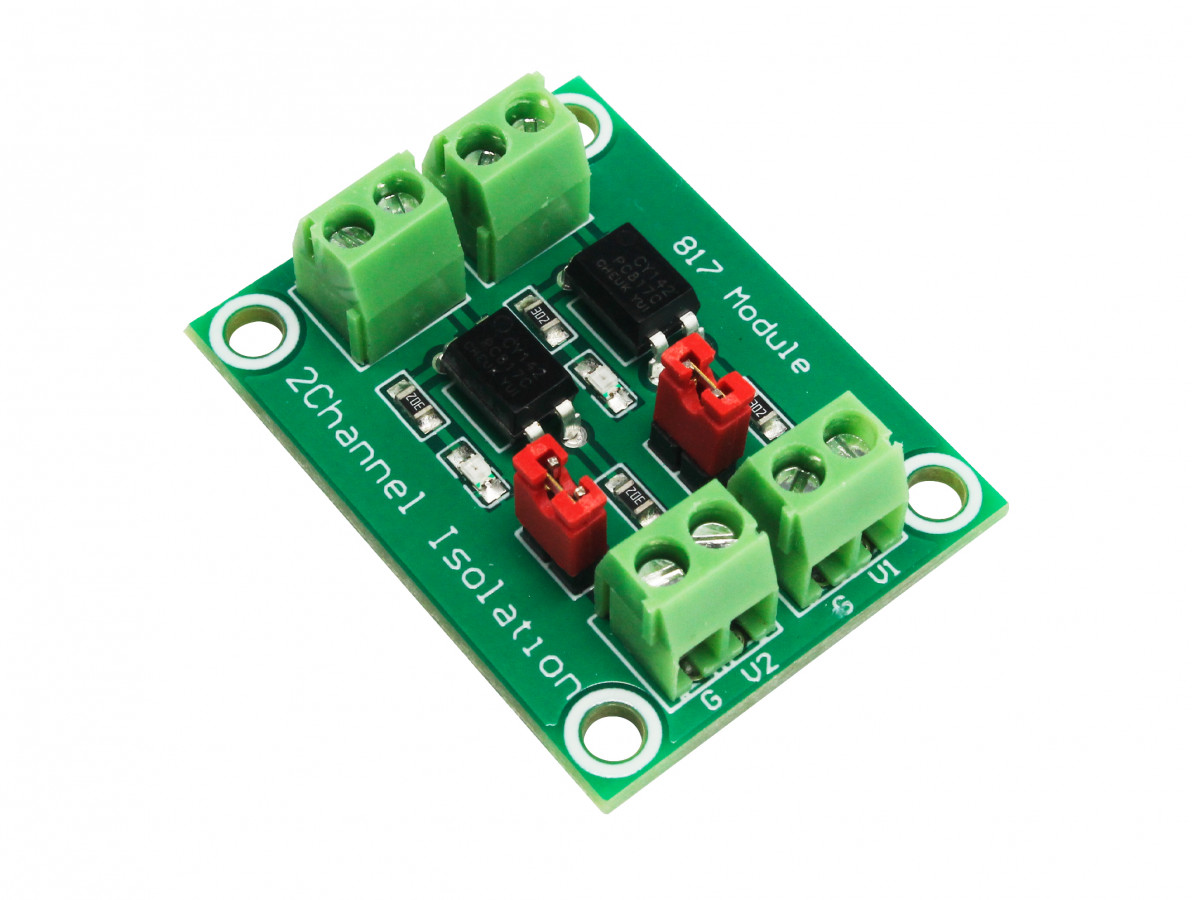

Isolador Óptico PC817 2 Canais 3.6-24V

O Isolador Óptico PC817 2 Canais é módulo eletrônico que possui a capacidade de realizar o isolamento de partes específicas de um circuito garantindo maior segurança e qualidade para seus projetos, sejam eles com Arduino, Raspberry Pi, Esp32 e outros.

Sua forma de operação é capaz de isolar dois circuitos eletrônicos com total segurança por canal, mantendo um controle de comunicação entre ambas as partes, já que internamente não possui um contato elétrico e nem mesmo mecânico, apenas contato luminoso.

O Isolador Óptico PC817 2 Canais pode ser utilizado para intermediar produtos com diferentes tensões de nível lógico, fazendo com que seja possível a comunicação segura e eficiente desses circuitos, já que cada lado funciona de forma separada. Por exemplo, o módulo é útil se você tiver um sinal de entrada de 9V que deseja ler com um dispositivo compatível com 5V (Arduino Uno) ou 3.3V (ESP32, Raspberry Pi GPIO).

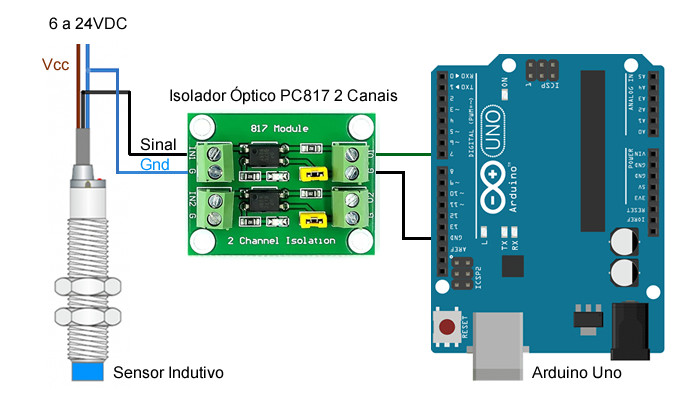

Conexão Isolador Óptico PC817 2 Canais com Arduino

O funcionamento do Optoacoplador PC817 2 Canais é extremamente simples, no interior de seu encapsulamento existe um LED emissor de luz em conjunto com um receptor, enquanto o LED estiver ligado o contato torna-se aberto e a tensão flui normalmente, já quando o LED estiver apagado o contato torna-se fechado e o envio de tensão é cessado.

Quando está em funcionamento destaca-se pela sua alta velocidade de comutação, o baixo consumo de corrente, total isolamento e o fato de não possuir partes mecânicas. A função de isolamento do GND do Isolador Óptico PC817 2 Canais funciona da seguinte forma: com o jumper conectado > GND da saída = GND da entrada e com o jumper desconectado > GND da saída = Isolada.

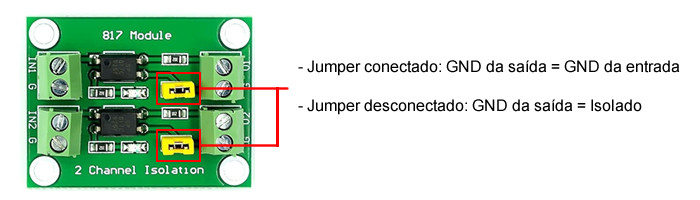

Jumper Isolador Óptico PC817 2 Canais com Arduino

CARACTERÍSTICAS:

ESPECIFICAÇÕES:
