O Isolador Óptico PC817 4 Canais é módulo eletrônico que possui a capacidade de realizar o isolamento de partes específicas de um circuito garantindo maior segurança e qualidade para seus projetos, sejam eles com Arduino, Raspberry Pi, Esp32 e outros.
O principal diferencial é sua forma de operação capaz de isolar quatros circuitos eletrônicos com total segurança por canal, mantendo um controle de comunicação entre ambas as partes, já que internamente não possui um contato elétrico e nem mesmo mecânico, apenas contato luminoso.
O funcionamento do Isolador Óptico PC817 4 Canais é extremamente simples, no interior de seu encapsulamento existe um LED emissor de luz em conjunto com um receptor, enquanto o LED estiver ligado o contato torna-se aberto e a tensão flui normalmente, já quando o LED estiver apagado o contato torna-se fechado e o envio de tensão é cessado.

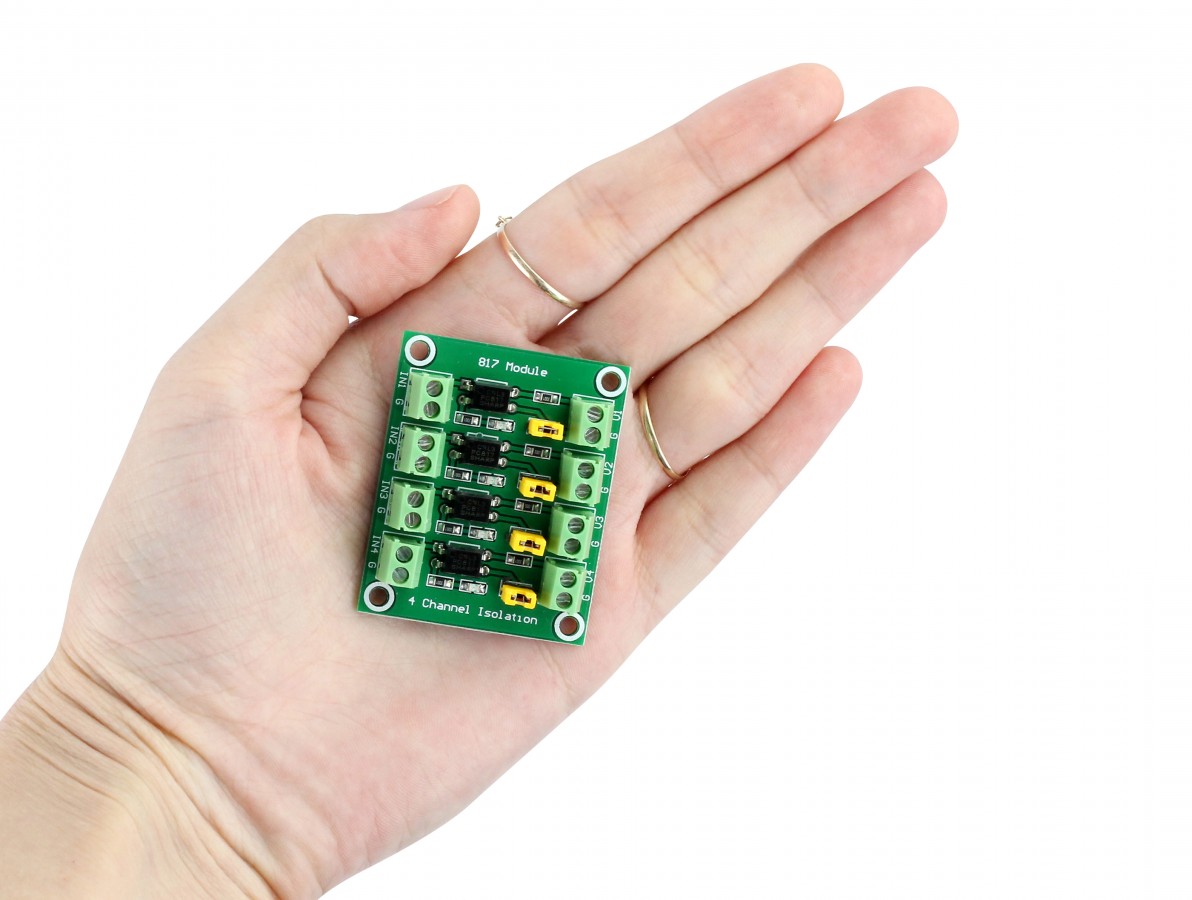

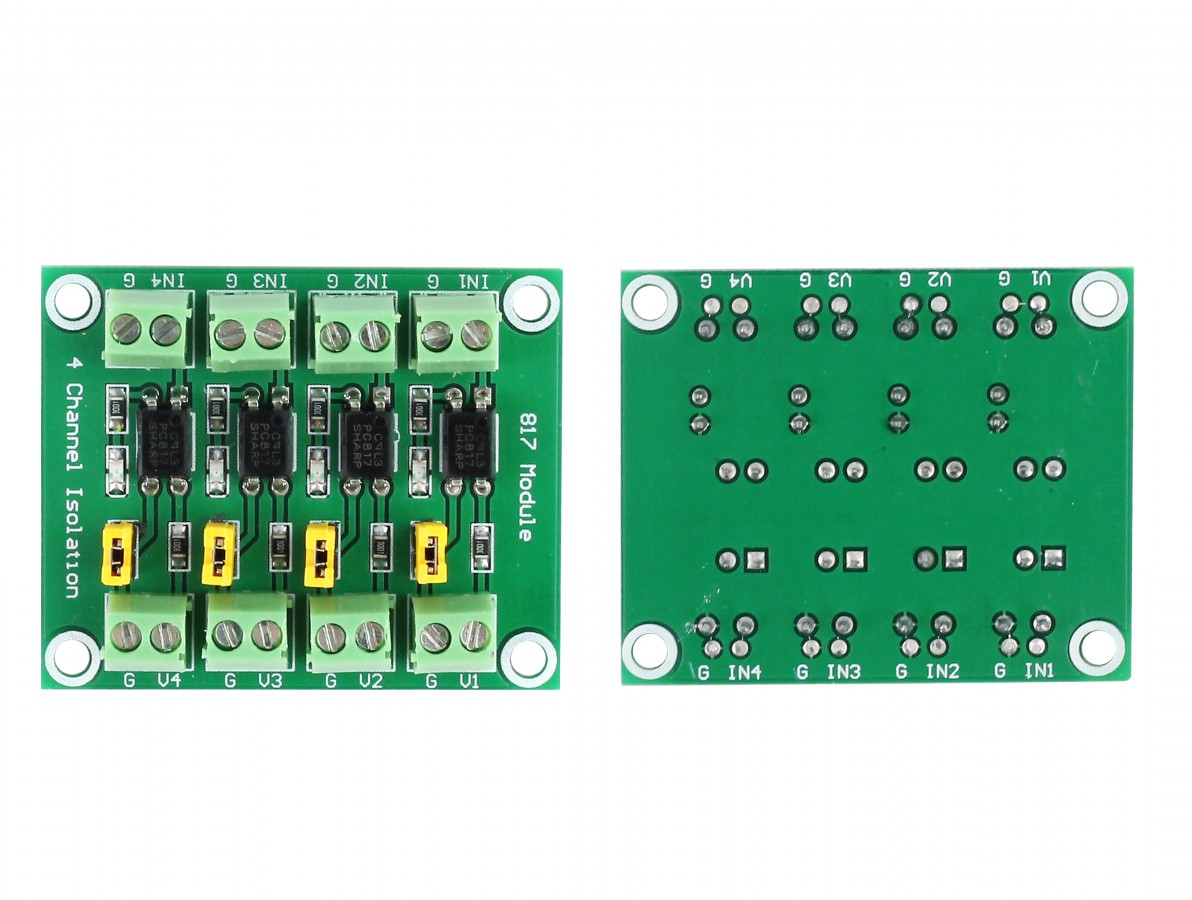

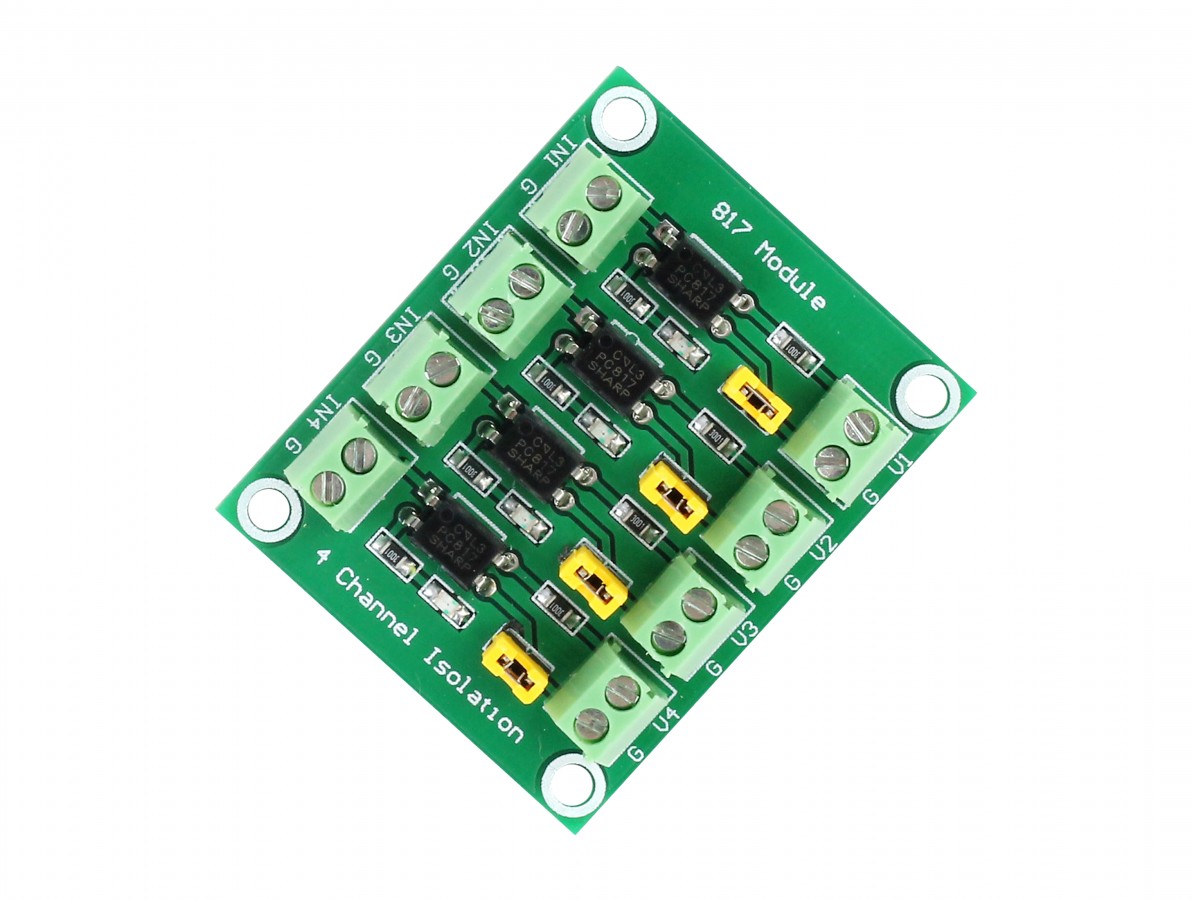

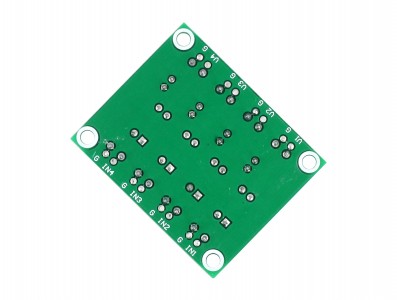

Fisicamente ele conta com 4 canais independentes que podem conduzir diferentes tensões ao mesmo tempo, além disso, apresenta terminais de entrada e saída com fixação dos fios por meio de bornes a parafuso, apresentando um led indicador de status e perfuração para fixação. Já em funcionamento destaca-se pela sua alta velocidade de comutação, o baixo consumo de corrente, total isolamento e o fato de não possuir partes mecânicas.
A função de isolamento do GND do Isolador Óptico PC817 4 Canais funciona da seguinte forma: com o jumper conectado > GND da saída = GND da entrada e com o jumper desconectado > GND da saída = Isolada.
CARACTERÍSTICAS:
- Isolador Óptico PC817 4 Canais;
- Módulo de isolamento Optoacoplador;
- Módulo de isolamento óptico de entrada;
- Possui 4 canais independentes;
- Alta proteção do sistema;
- Led indicador de status;
- A porta de entrada é compartilhada com GND;
- Portas de saída são independentes umas das outras;
- Controle de diferentes equipamentos de geração de sinal;
- Datasheet PC817.
ESPECIFICAÇÕES:
- Modelo: PC817 4CH ou BUCCK-817;
- Tensão de sinal da porta: 3.6-24V;
- Saída Porta de tensão da porta: 3.6-30V;
- Dimensões (CxLxE): 47x38x10mm;
- Peso: 15g.
