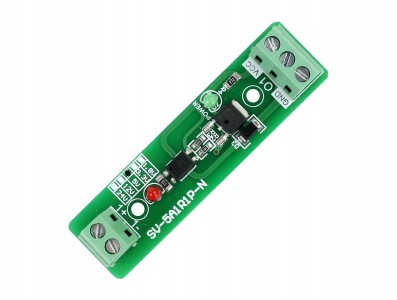

Isolador Óptico SV-5A1R1P-N 1 Canal 5V

09240
Mais Vendido
R$ 37,22
no pix/boleto
ou R$ 39,18 no cartão
Quantidade:Qtd:

O frete e parcelamento serão calculados no carrinho

O Isolador Óptico SV-5A1R1P-N é módulo eletrônico que possui a capacidade de realizar o isolamento de partes específicas de um circuito garantindo maior segurança e qualidade para seus projetos, sejam eles com Arduino, Raspberry Pi, Esp32 e outros.
O principal diferencial é sua forma de operação capaz de isolar dois circuitos eletrônicos com total segurança, mantendo um controle de comunicação entre ambas as partes, já que internamente não possui um contato elétrico e nem mesmo mecânico, apenas contato luminoso.
O funcionamento do Isolador Óptico SV-5A1R1P-N é extremamente simples, no interior de seu encapsulamento existe um LED emissor de luz em conjunto com um receptor, enquanto que o LED estiver aceso, o contato torna-se aberto e tensão flui normalmente, já quando o LED estiver apagado o contato torna-se fechado e o envio de tensão é cessado.

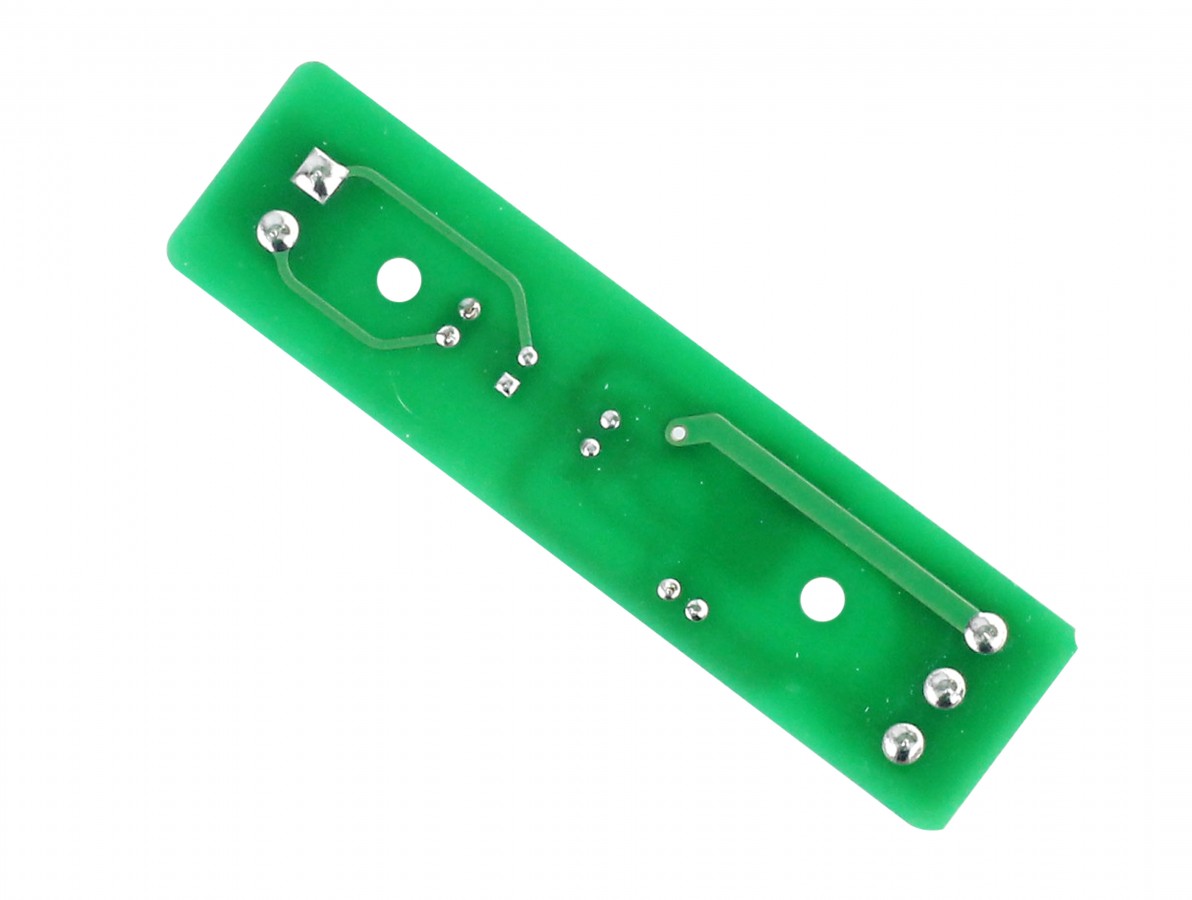

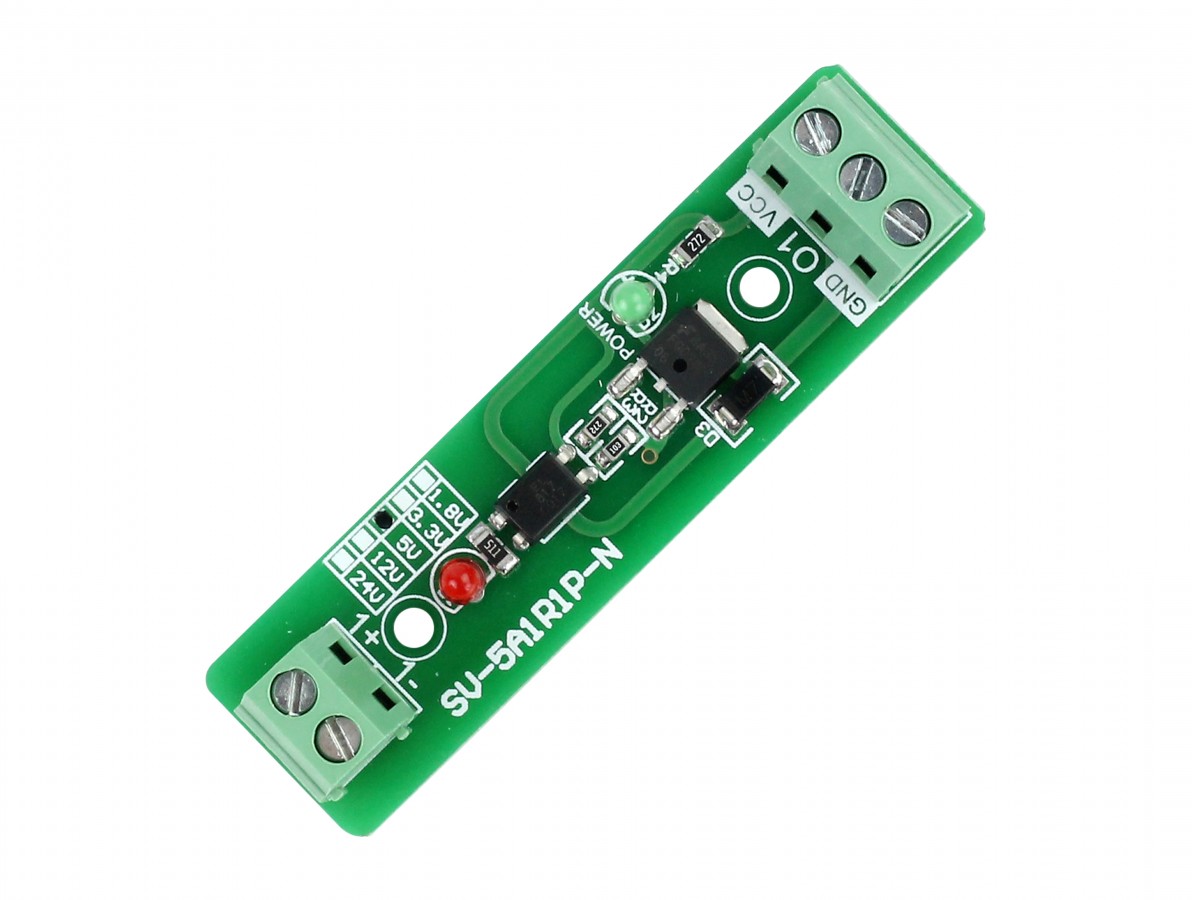

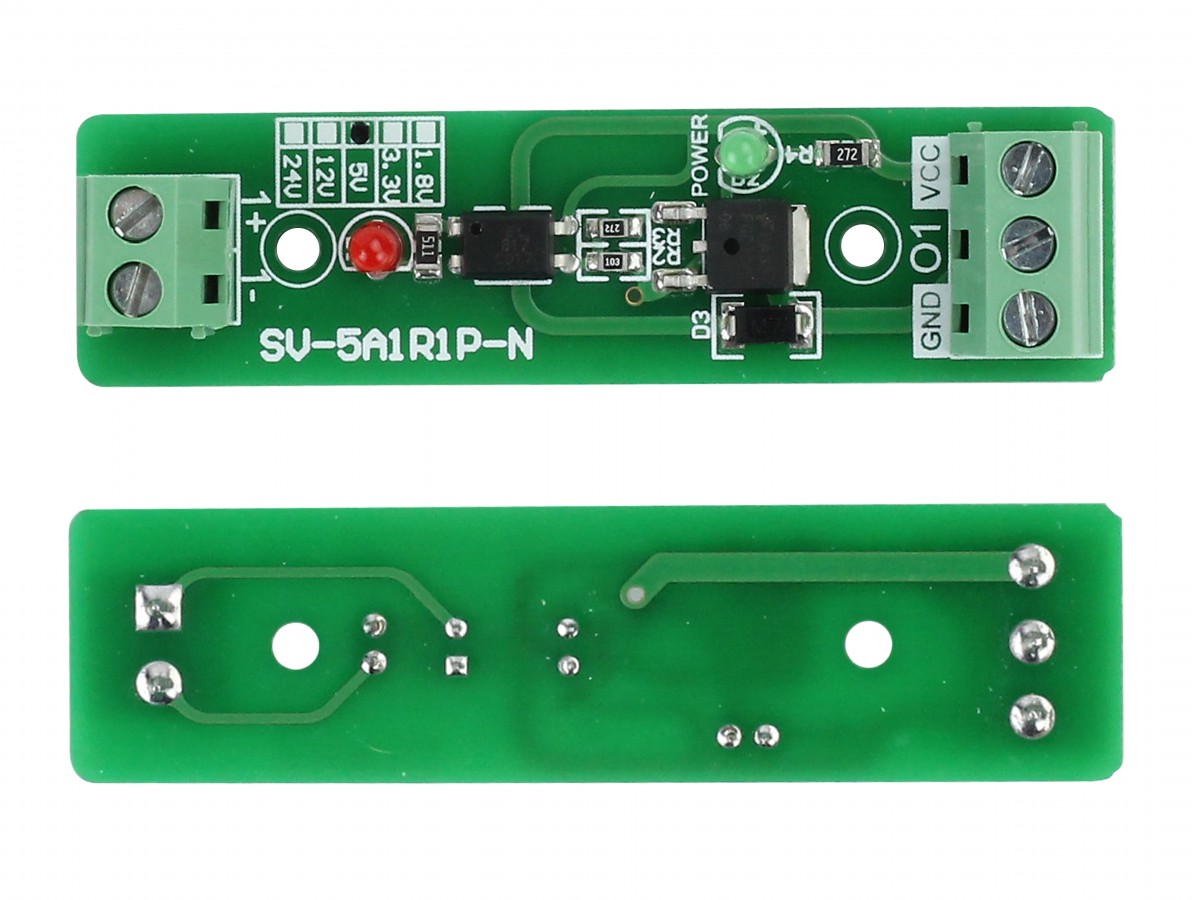

Fisicamente ele conta com terminais de entrada e saída com fixação dos fios por meio de bornes a parafuso, além disso, apresenta um led indicador de status e perfuração para fixação. Já em funcionamento destaca-se pela sua alta velocidade de comutação, o baixo consumo de corrente, total isolamento e o fato de não possuir partes mecânicas.
Um exemplo prático de utilização do Isolador Óptico SV-5A1R1P-N é em um projeto, onde um raio ou algum problema atinge o circuito, o módulo será capaz de isolar o equipamento conectado (em geral de alto valor), impedindo que haja qualquer dano.

Isolador Óptico SV-5A1R1P-N 1 Canal 5V - [1016335]



CARACTERÍSTICAS:

- Isolador Óptico SV-5A1R1P-N 1 Canal 5V;
- Módulo de isolamento Optoacoplador;
- Sinal de entrada compatível com NPN e PNP;
- Tensão de entrada de sinal 5V;
- Módulo de isolamento óptico de entrada;
- Alta proteção do sistema;
- Led indicador de status;
- Pinos VCC e GND para alimentação do módulo;
- Pinos 1+ e 1- para controle conectado;
- Controle de diferentes equipamentos de geração de sinal.

ESPECIFICAÇÕES:

- Modelo: SV-5A1R1P-N;
- Tensão de funcionamento: 5V;
- Tensão máx. do canal: 220V;

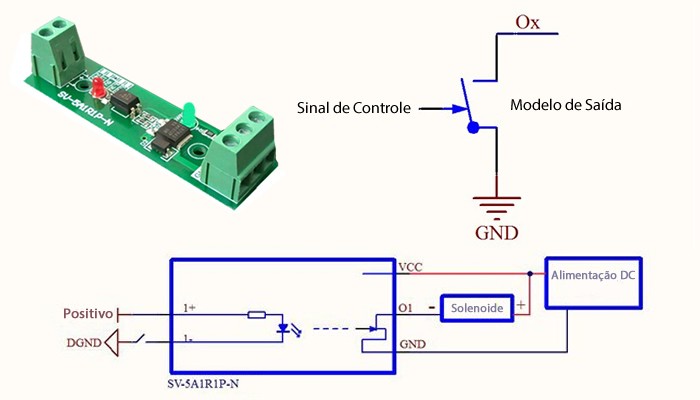

- Pinagem:
- 1+: Sinal de entrada de canal positivo;
- 1-: Sinal de canal de entrada negativo;
- VCC: Fonte de alimentação DC positivo;
- GND: Fonte de alimentação DC negativo;
- O1: a primeira saída de sinal de canal;

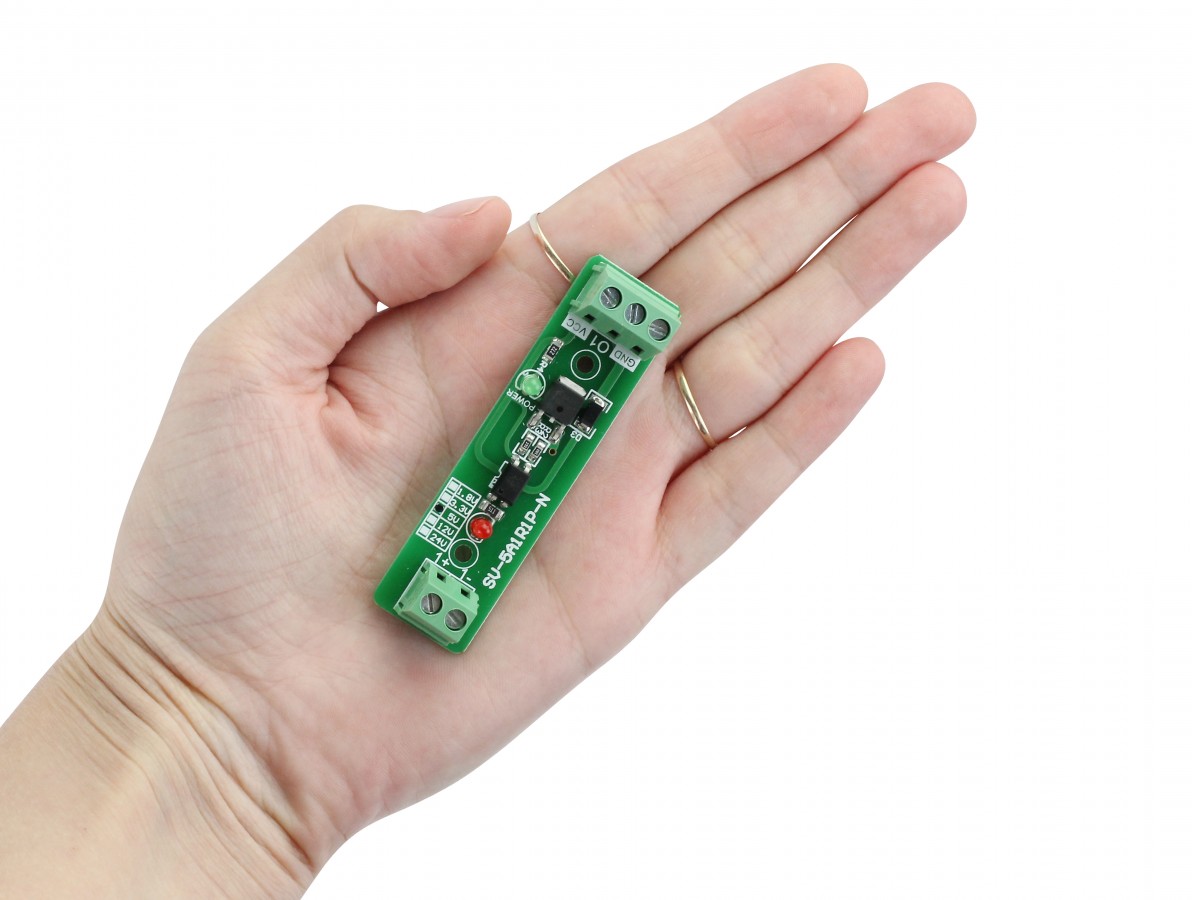

- Dimensões (CxLxE): 72x19x11mm;
- Peso: 11g.
