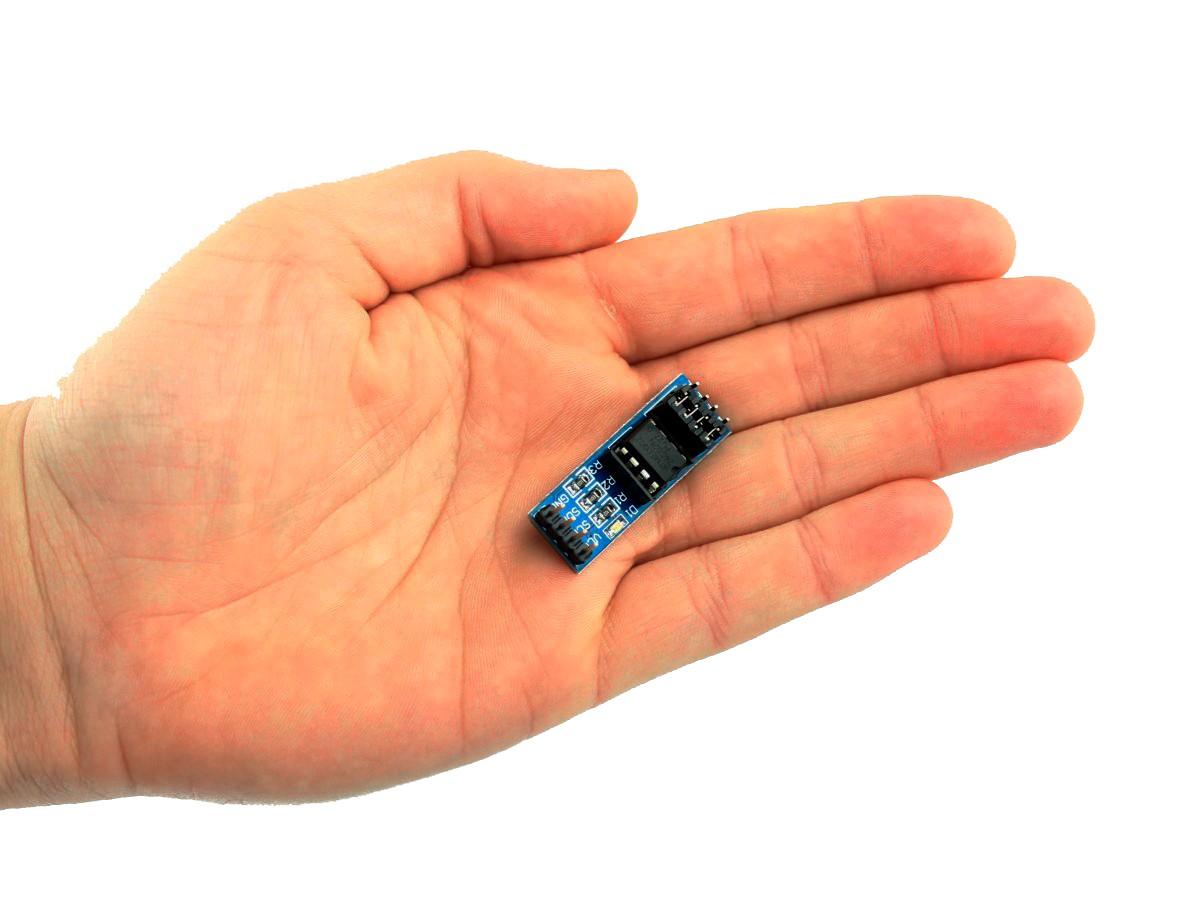

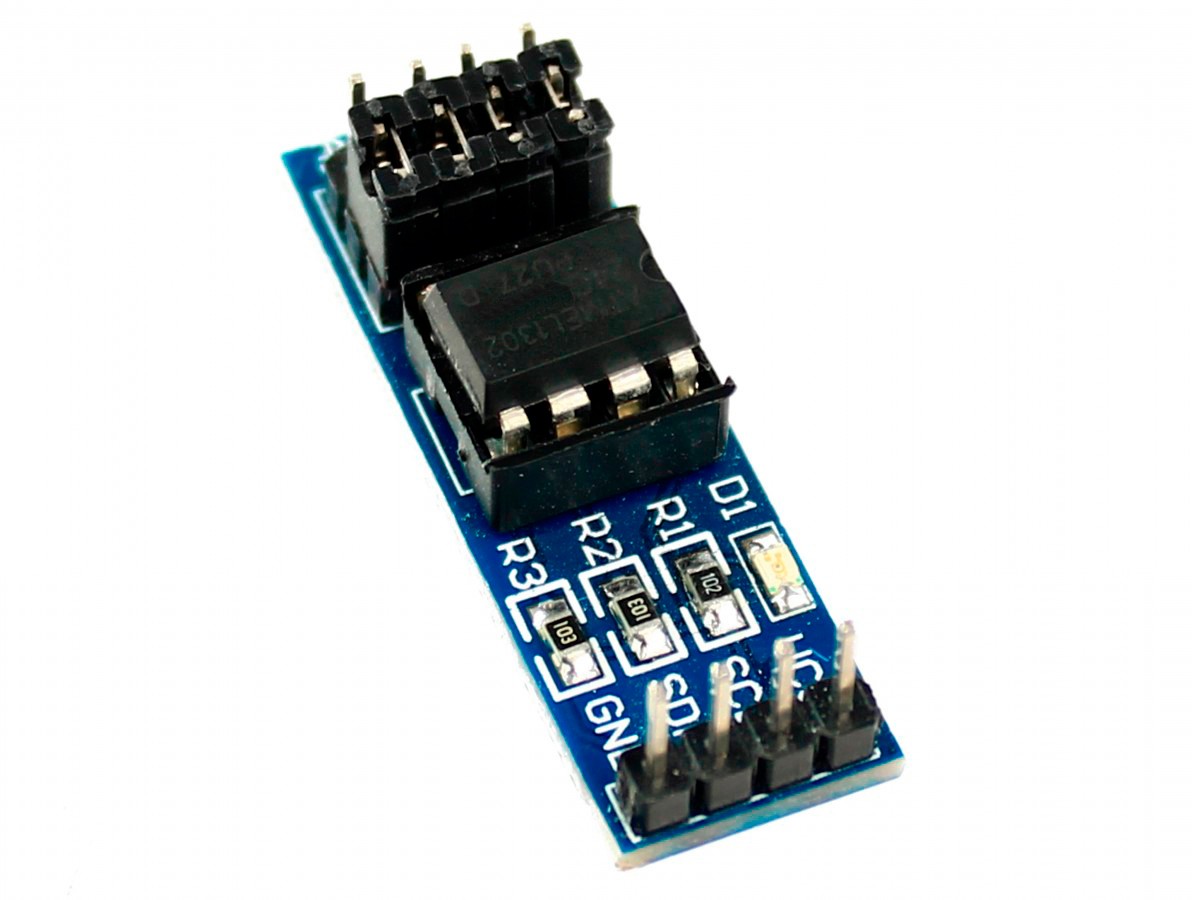

O Módulo de Memória EEPROM AT24C256 é um componente eletrônico desenvolvido com a finalidade de expandir a memória dos seus projetos junto ao Arduino. Para que isso aconteça, o módulo de memória EEPROM deve ser conectado aos pinos I2C do Arduino, permitindo a expansão dos 32 Kb de memória existente.
Com capacidade de 256 Kbits ele é um produto que pode ser usado juntamente com outros módulos de memória para maior capacidade, estando organizado como um bloco de 32K x 8, de forma que pode ser ligado a um microcontrolador com interface I2C.
Além de aumentar a memória dos seus projetos o Módulo de Memória EEPROM AT24C256 possibilita ainda criar históricos de funcionamento do Arduino, salvar informações oferecidas por sensores, entre outros. Vale lembrar que para conectar com o Arduino deve-se ligar o pino SCL do módulo na porta analógica A5, o pino SDA do módulo na entrada analógica A4, o pino VCC na entrada 5V e o pino GND à entrada GND do Arduino através de jumpers.

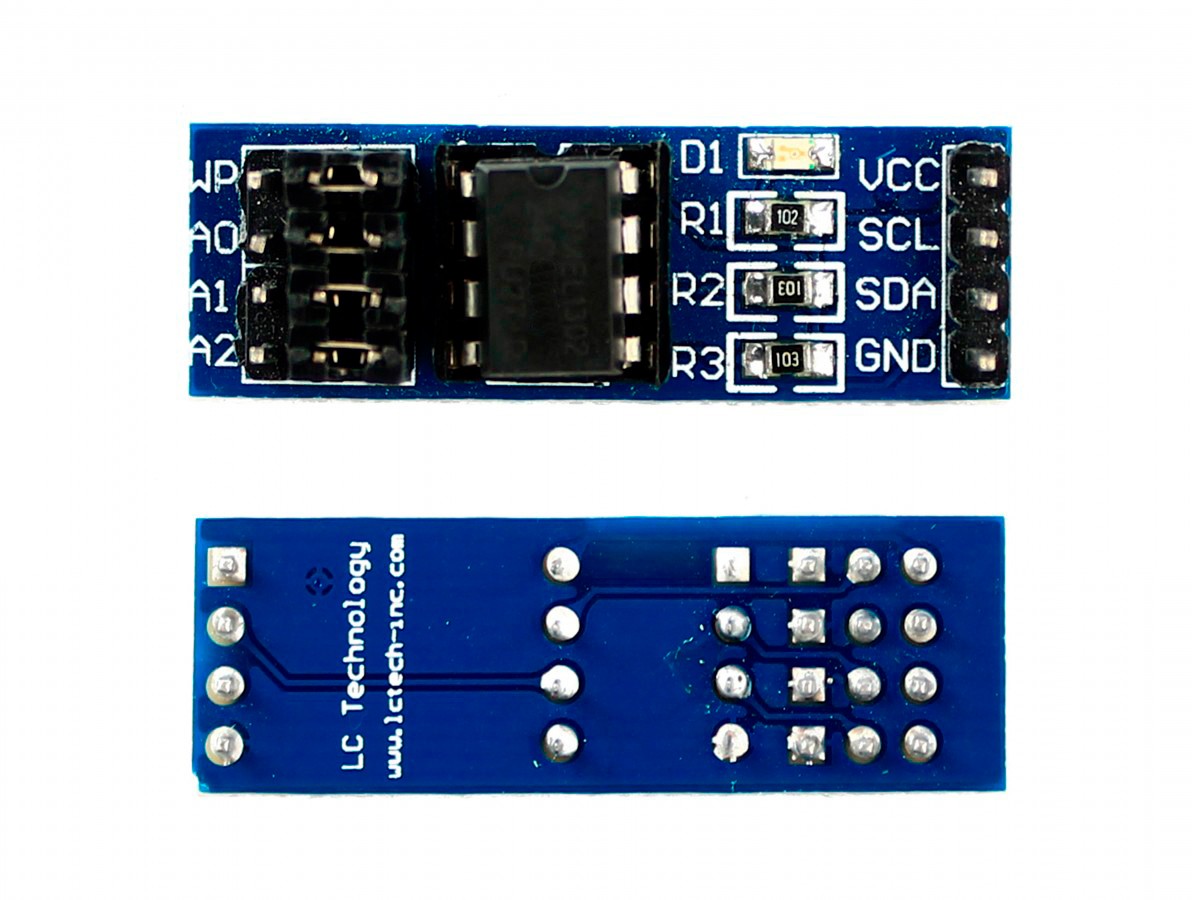

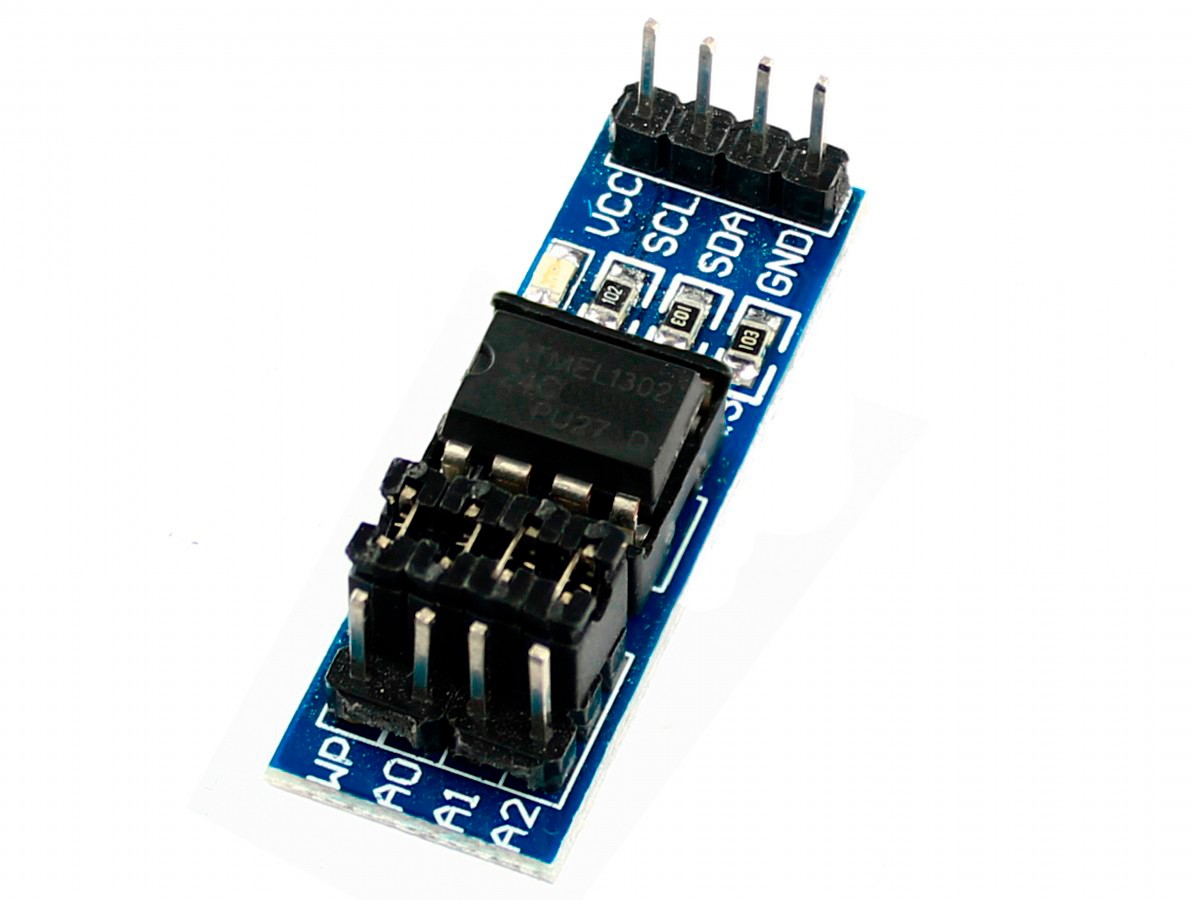

Como trabalha com a entrada de padrão I2C do Arduino e o endereço padrão I2C corresponde a 0x50, este módulo pode ser facilmente ajustável para outros endereços de acordo com a necessidade de aplicação, através dos 4 jumpers encontrados junto ao pinos WP, A0, A1, A2. A configuração do endereço é facilmente ajustável, basta apenas saber que a posição da chave em ON estará representando 1 bit, enquanto na posição contrária a mesma chave estará representando 0 bit. Nesse caso, se a chave A2, A1 e A0 forem posicionadas em ON o endereço corresponderá a 0x57.
CARACTERÍSTICAS:
- Módulo de memória EEPROM AT24C256;
- Permite expansão da memória nos projetos;
- Possibilita criar históricos de funcionamento do Arduino;
- Ideal para salvar informações fornecidas por sensores;
- Permite ligações de módulo de memória EEPROM em série;
- Tecnologia superior de armazenamento;
- Não perde os dados mesmo diante de quedas de energia;
- Comunicação padrão I2C;
- Possui 4 jumpers de ajuste para outros endereço;
- Datasheet AT24C256.
ESPECIFICAÇÕES:
- Modelo: AT24C256;
- Tensão: 1,7 a 5,5VDC;
- Espaço de armazenamento: 256 Kbit;
- Clock compatível: 400KHz e 1MHz;
- Dimensões (CxLxA): 36.5x12x10mm;
- Peso: 3g;
- Peso com embalagem 4g.
