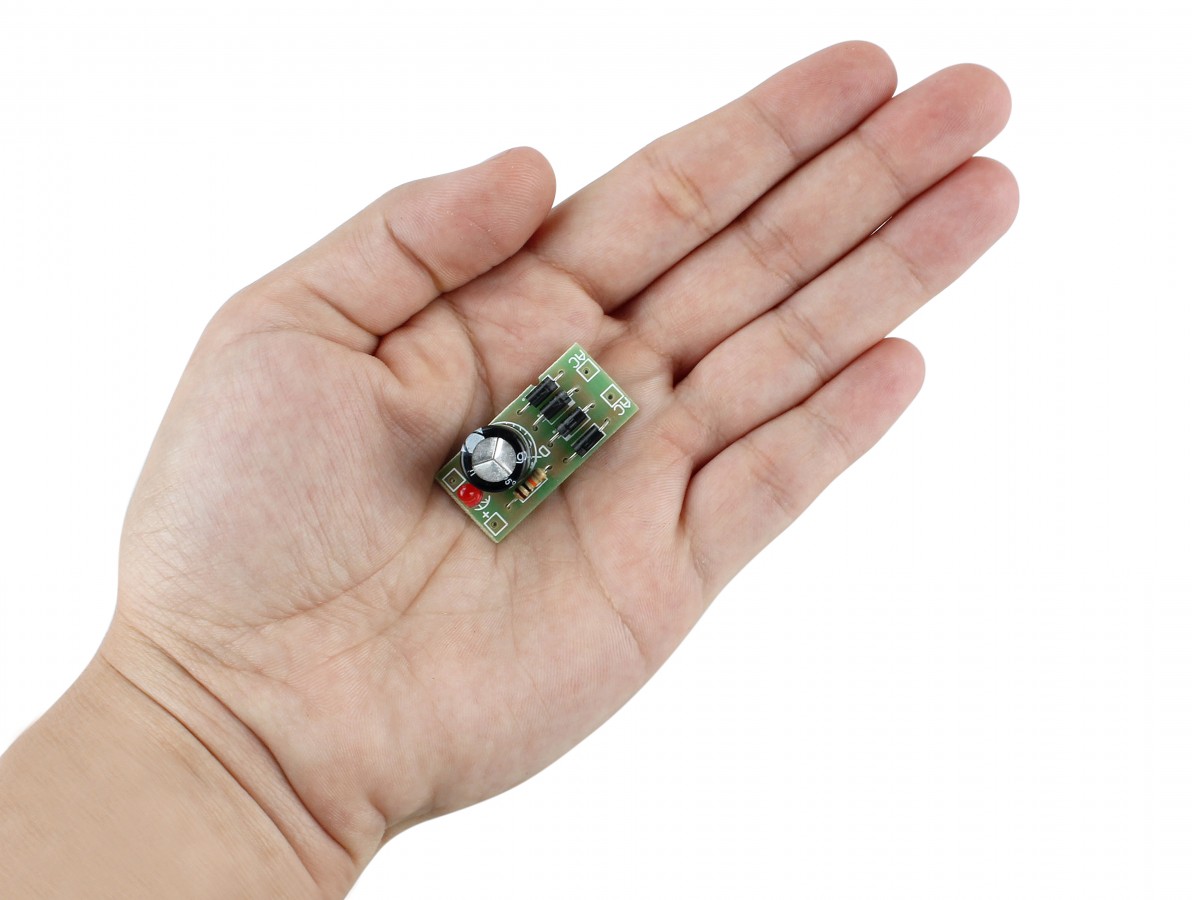

Ponte Retificadora com Diodo 1N4007 Onda Completa AC para DC

08562
Mais Vendido
R$ 6,98
no pix/boleto
ou R$ 7,35 no cartão
Quantidade:Qtd:

O frete e parcelamento serão calculados no carrinho

A Ponte Retificadora com Diodo é uma excelente opção para utilização em projetos eletrônicos, pois atua de forma eficiente e rápida na transformação da tensão alternada em contínua, sendo ideal para utilização em fontes.

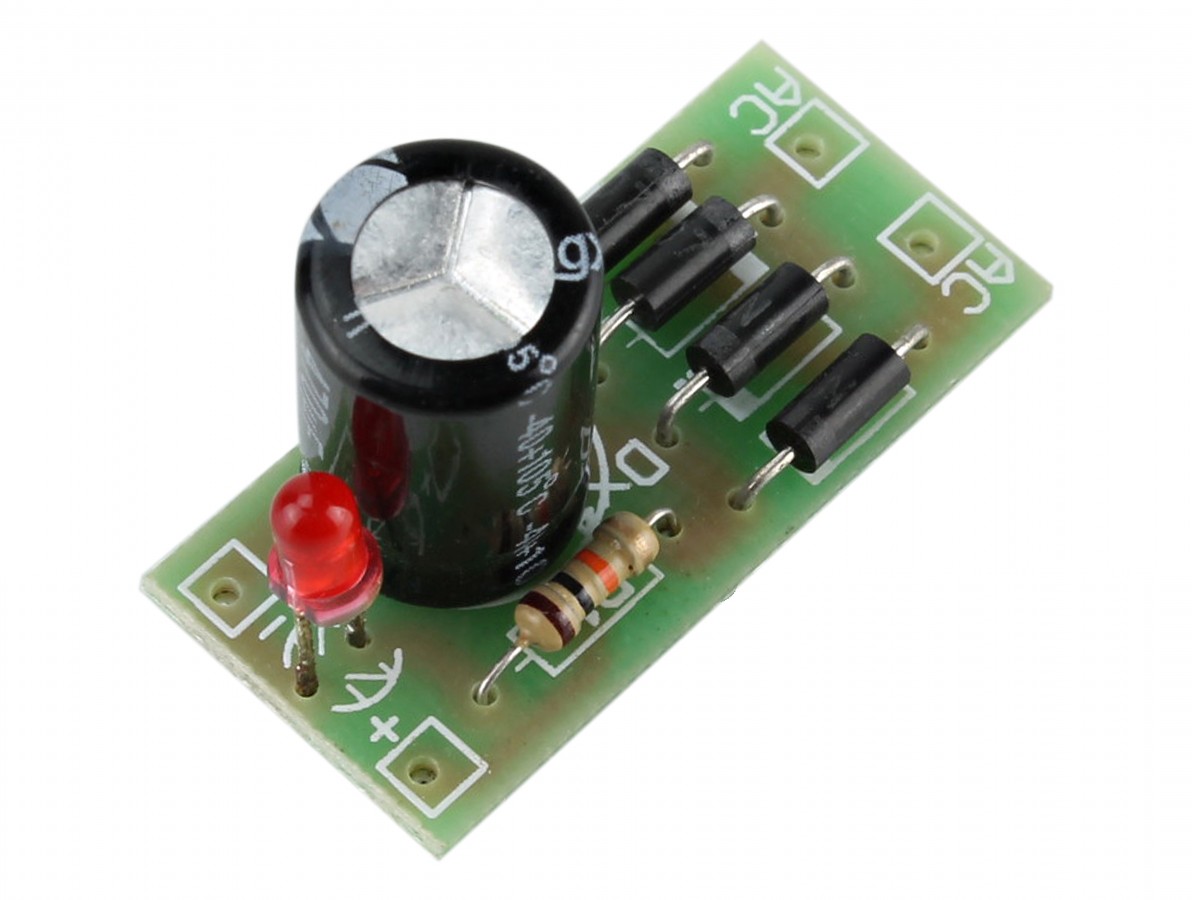

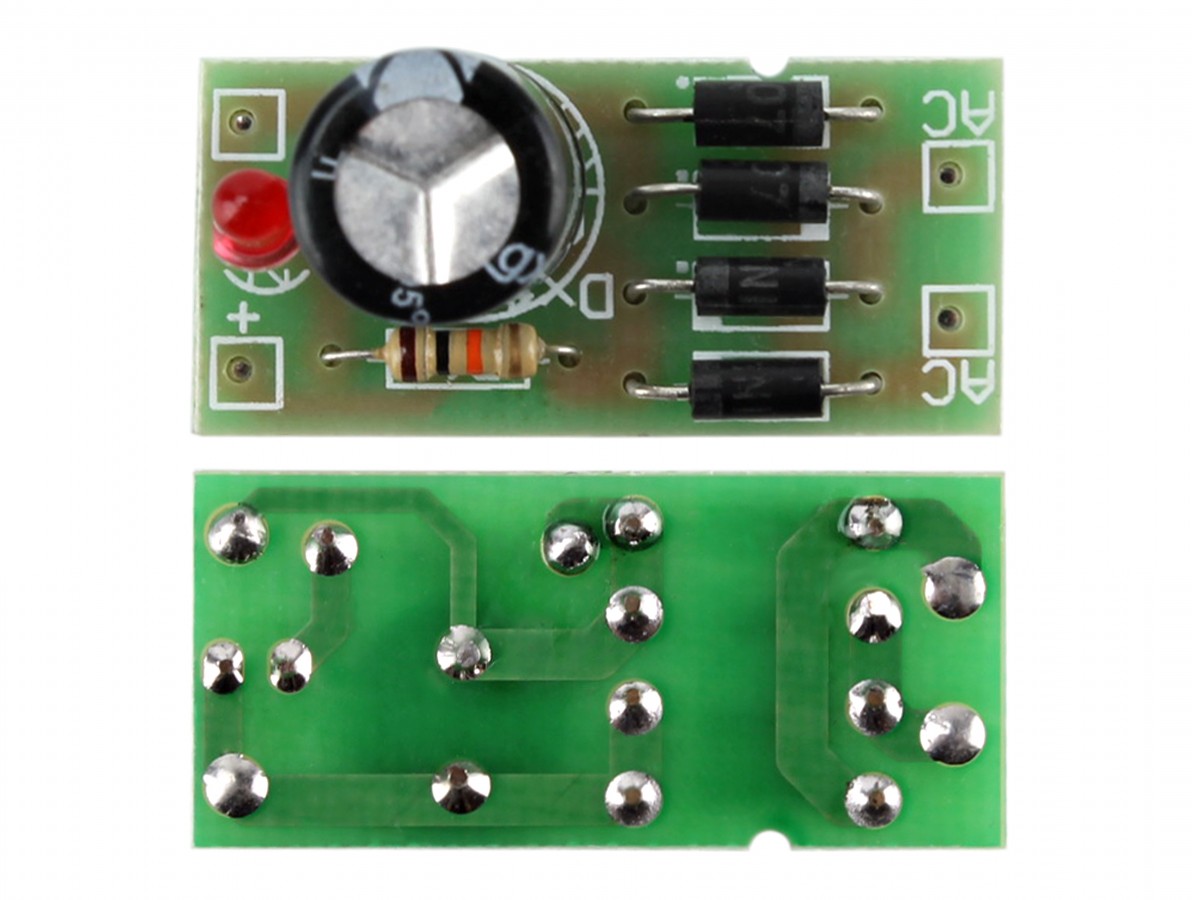

Considerada um modelo com onda completa, ela conta com 4 diodos retificadores 1N4007 sobre a placa, permitindo utilizar os dois semiciclos por meio da combinação de diodos, o que resulta em uma tensão mais estabilizada.

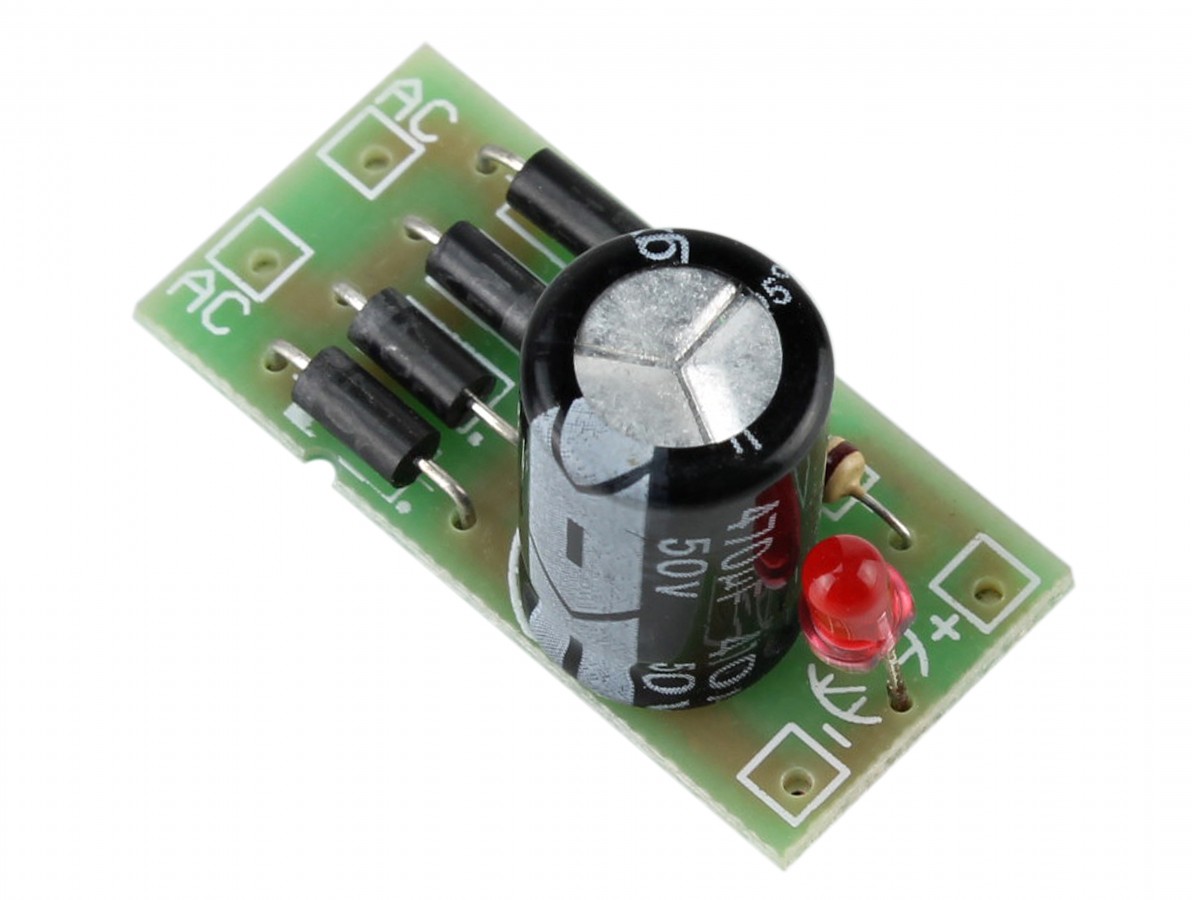

A Ponte Retificadora com Diodo Onda Completa também possui a presença de um capacitor de 470uF 50V, o qual desempenha um papel importante ao tornar a tensão ainda mais estável, proporcionando maior segurança aos circuitos conectados à fonte.

Entre as características da Ponte destacam-se sua variada tensão de entrada alternada, que pode variar entre 6V e 32V, com a capacidade de fornecer até 1A na entrada/saída. Para calcular a tensão de saída contínua, basta aplicar a seguinte fórmula: “Tensão de Entrada x 1,414”.
Por exemplo, se a tensão de entrada da Fonte for 12VAC, a tensão de saída será de 16.96VDC, ou seja, 12 x 1,414 = 16.968VDC.



CARACTERÍSTICAS:

- Ponte Retificadora com Diodo;
- Ponte Retificadora Onda Completa;
- Transforma tensão alternada em contínua;
- Maior estabilidade;
- Capacitor 470uF 50V integrado;
- Led indicador de funcionamento.

ESPECIFICAÇÕES:

- Modelo: PR4007;
- Entrada de Tensão Alternada: 6V a 32V;
- Corrente máx. entrada/saída: 1A;
- Faixa de frequência: 50-60HZ;
- Dimensões (CxLxE): 31x15x18mm;
- Peso: 3,3g.

Leia Mais

30 outras opções

Comentários

Avaliação 5
Excelente
Avaliação 5
Se um equipamento com entrada 9VAC (faz retificação interna com ponte de diodos) for alimentado com uma corrente já retificada e com os valores compatíveis com a tensão de saída da ponte dos diodos (12,6VDC) pode haver algum problema? Ou é uma opção plausível? Obrigado desde já!

Equipe Usinainfo

Boa tarde Erlon, depende da configuração interna do produto, mas é possível que funcione normalmente. Sem analisar o circuito é difícil afirmar.

Avaliação 5
Era o que eu esperava.
Avaliação 5
Cliente não deixou comentário
Avaliação 5
Preciso saber se é possível deixar a saída variando ate 26vcc

Equipe Usinainfo

Bom dia Gilmar, é preciso controlar a tensão de entrada para que isso ocorra. Utilize a seguinte fórmula: “Tensão de Entrada x 1,414”. Exemplo, se a tensão de entrada for 12VAC, a de saída vai ser 16.96VDC, ou seja, 12 x 1,414 = 16.968.

Avaliação 5
Cliente não deixou comentário
