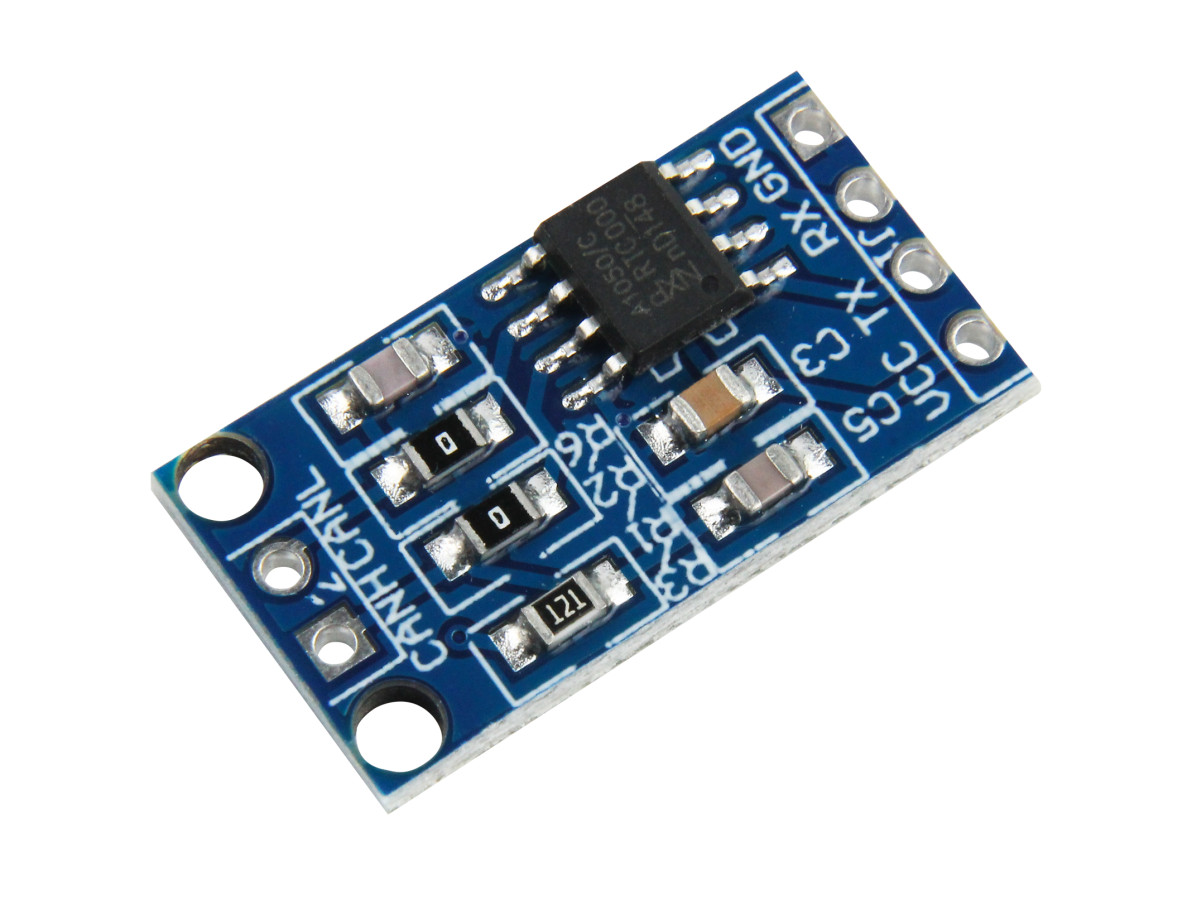

O Módulo Serial CAN BUS TJA1050 é um dispositivo CAN de alta velocidade e bom desempenho, desenvolvido para ser tolerante a falhas, servindo como interface entre um controlador de protocolo CAN e um barramento físico, sendo ideal para integrar projetos eletrônicos com a rede CAN.
A rede CAN é um modo de comunicação de máquinas modernas muito utilizadas na área industrial devido à alta confiabilidade, longa distância e a velocidade média de comunicação, sendo encontrada também em aparelhos para diagnóstico automotivo.
O Módulo High Speed CAN BUS MCP2551 é capaz de fornecer transmissão diferencial para o barramento e diferencial capacidade de recepção para o controlador CAN, sendo totalmente compatível com o padrão ISO-11898, com velocidades de até 1 Mbaud.

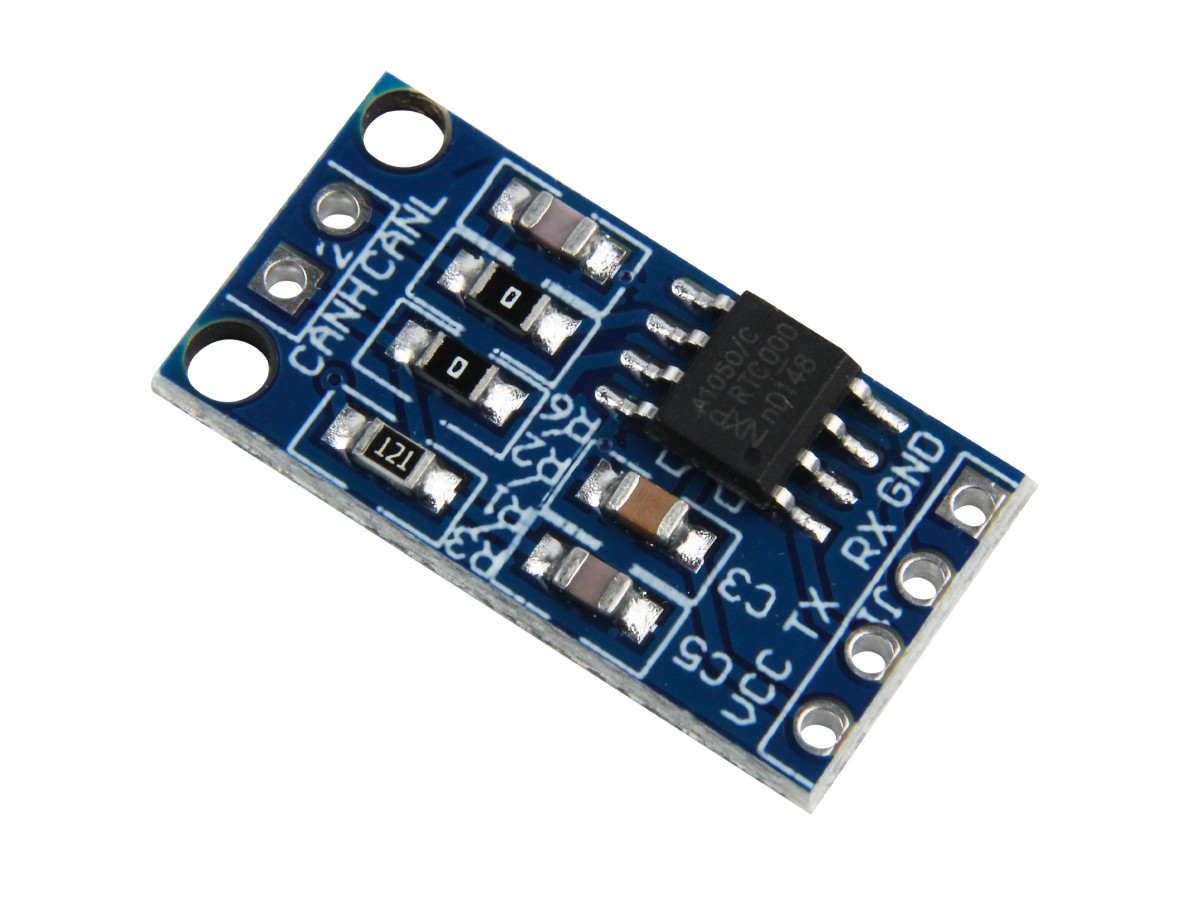

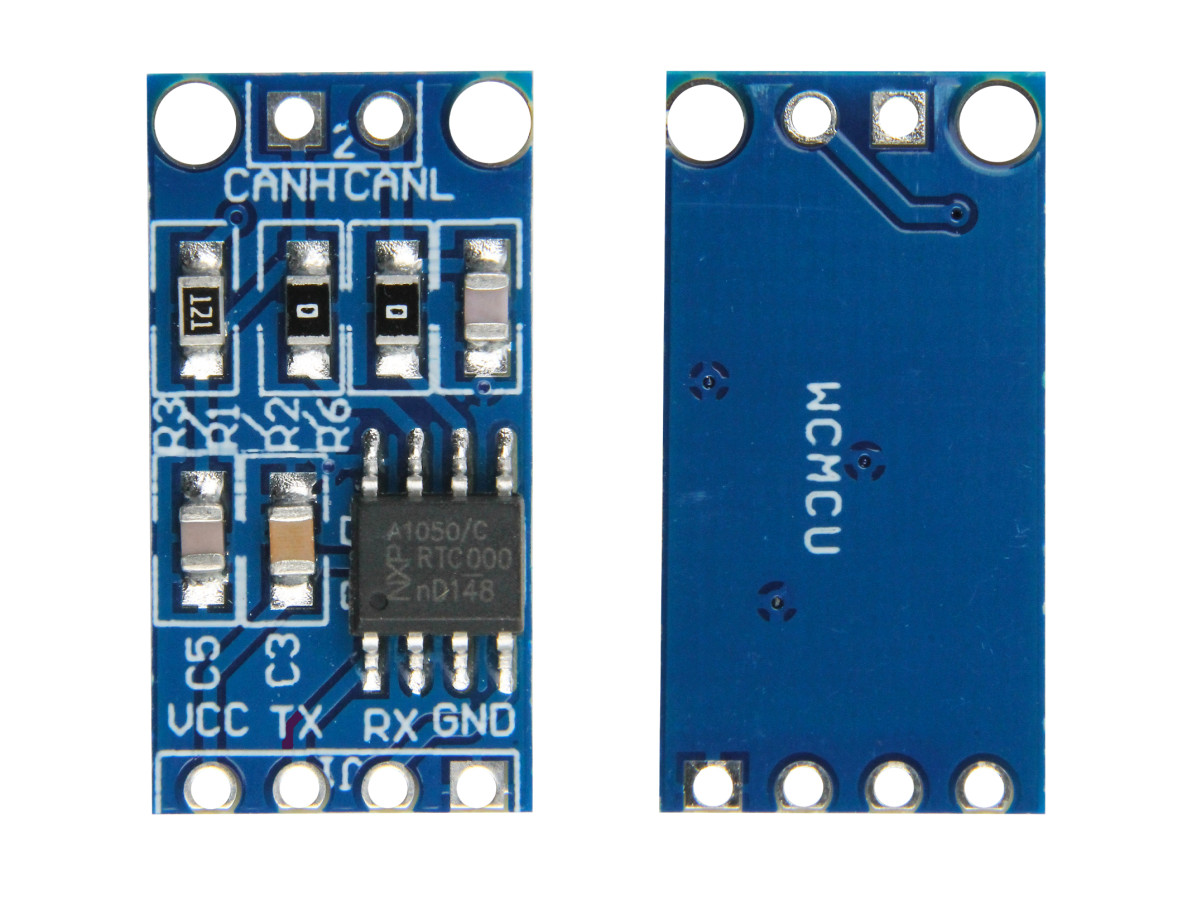

Fisicamente possui duas perfurações para fixação, além de contar com um conjunto de seis pinos variados, sendo os seguintes: VCC (entrada de alimentação), GND (terra), TX (entrada de dados de transmissão), RX (saída de dados de recepção), CANH (nível alto) e CANL (nível baixo).
CARACTERÍSTICAS:
- Módulo Serial CAN BUS TJA1050;
- Interface para Rede CAN;
- Menor Emissão Eletromagnética (EME);
- Comportamento aprimorado no caso de um ponto sem energia;
- Totalmente compatível com o padrão “ISO 11898”;
- Alta velocidade (até 1 Mbaud)
- Transmissão dados (TXD) função de tempo limite dominante;
- Linhas de condução protegidas contra transientes no setor automotivo;
- Possui modo silencioso no qual o transmissor é desativado;
- Receptor diferencial com ampla faixa de modo comum;
- Alta imunidade eletromagnética (EMI);
- Níveis de entrada compatíveis com dispositivos de 3,3 V;
- Protegido termicamente;
- À prova de curto-circuito;
- Um ponto não alimentado não perturba as linhas de barramento;
- Até 110 pontos podem ser conectados;
- Acompanha Barra de Pinos;
- Datasheet TJA1050.
ESPECIFICAÇÕES:
- Modelo: WG0210;
- CI: A1050;
- Tensão de Operação: 5V;
- Nível Lógico Compatível: 3.3V e 5V;
- Velocidade: Até 1 Mbaud;

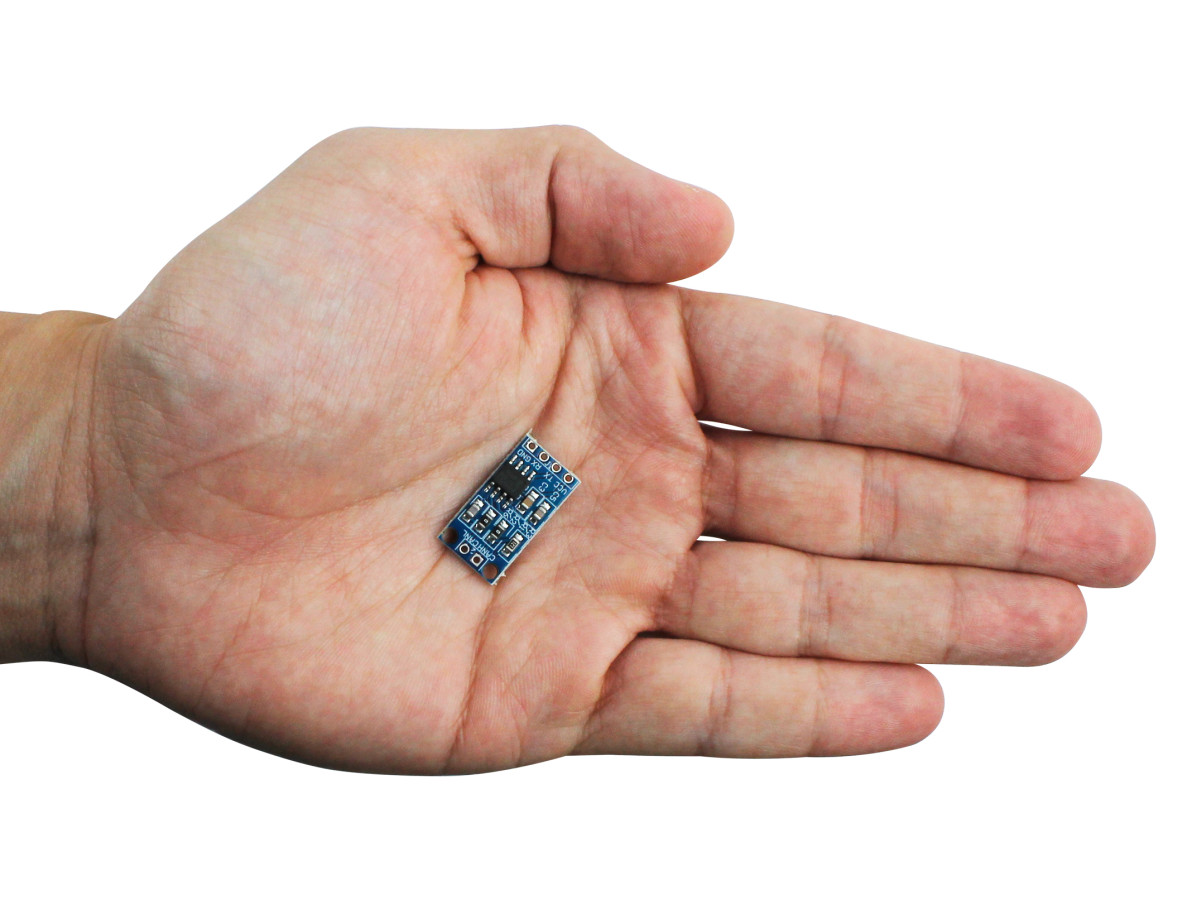

- Dimensões (CxLxA): 22x11x3mm;
- Peso: 1g.
