Sensores

O que são sensores eletrônicos?

Sensores eletrônicos são componentes utilizados para detectar ou medir condições físicas, químicas, elétricas ou mecânicas e transformá-las em sinais que podem ser interpretados por circuitos e sistemas de controle.

Temperatura, umidade, pressão, movimento, luminosidade, distância, corrente e nível de líquidos são exemplos de grandezas que podem ser monitoradas. Dependendo do modelo, o sensor pode apenas indicar a presença de uma condição ou fornecer um valor relacionado à grandeza medida.

Os sinais gerados podem ser analógicos, digitais, pulsados ou transmitidos por interfaces de comunicação. Por isso, a escolha precisa considerar tanto o que será medido quanto a forma de integração com Arduino, ESP32, microcontroladores, CLPs ou outros equipamentos.

Para que servem os sensores?

Sensores permitem que um sistema eletrônico obtenha informações do ambiente, de uma máquina ou de um processo. A partir dessas informações, o controlador pode registrar dados, apresentar medições ou executar ações programadas.

Entre as aplicações possíveis estão:

• Monitoramento de temperatura e umidade;
• Identificação de movimento e presença;
• Detecção de objetos e obstáculos;
• Medição de pressão, nível, fluxo e vazão;
• Acompanhamento de corrente e tensão;
• Controle de robôs e mecanismos;
• Monitoramento do solo e da água;
• Detecção de gases, fumaça, chama e luminosidade;
• Aquisição de dados;
• Automação residencial e industrial;
• Projetos de Internet das Coisas — IoT;
• Prototipagem e ensino de eletrônica.

O sensor fornece informações para o sistema. Motores, bombas, alarmes, válvulas e outras cargas normalmente exigem circuitos de acionamento e proteção dimensionados separadamente.

Principais tipos de sensores

A categoria reúne sensores destinados a diferentes formas de medição e detecção. Para encontrar o modelo adequado, é recomendável começar pela grandeza ou condição que precisa ser monitorada.

Temperatura e umidade

Os sensores de temperatura são empregados para acompanhar variações térmicas no ambiente, em superfícies, equipamentos, líquidos ou outros meios, conforme a construção da sonda.

Já os sensores de umidade podem medir condições relacionadas ao ar. Alguns dispositivos reúnem temperatura e umidade no mesmo módulo, permitindo obter as duas informações com um único componente.

Antes da escolha, observe a faixa de medição, a precisão, a resolução, o tempo de resposta e as condições de instalação.

Pressão

Os sensores de pressão podem ser utilizados para medir pressão atmosférica, diferencial ou de gases e líquidos, conforme o modelo.

Há produtos que também fornecem leituras de temperatura e umidade. A presença de múltiplas grandezas deve ser conferida na página de cada sensor.

Tipo de conexão, faixa, alimentação, meio compatível e forma de instalação são critérios importantes nessa categoria.

Movimento, presença e proximidade

Os sensores de movimento detectam alterações em sua área de atuação conforme a tecnologia empregada.

Os sensores de proximidade identificam a presença de objetos ou estimam sua distância. A categoria inclui tecnologias indutivas, capacitivas, infravermelhas e a laser, com diferentes alcances e interfaces.

Para medir distância por ondas sonoras, os sensores ultrassônicos podem ser considerados. Material do alvo, alcance, ângulo, ambiente e precisão influenciam a escolha.

Gás, fumaça e qualidade do ar

Os sensores de gás detectam determinadas substâncias ou alterações relacionadas à composição do ar, dependendo do elemento sensor.

Cada modelo é destinado a gases ou condições específicas. Não se deve presumir que um único sensor consiga identificar todas as substâncias.

Antes da aplicação, verifique o gás-alvo, a faixa de leitura, o tempo de aquecimento, a calibração e as condições ambientais informadas para o produto.

Luminosidade, cor, chama e radiação ultravioleta

Os sensores de luminosidade respondem à quantidade de luz recebida e podem ser utilizados em controle de iluminação, monitoramento ambiental e projetos de automação.

Sensores de cor identificam componentes relacionados à luz refletida por um objeto. Sensores de chama são voltados à detecção óptica associada a determinadas fontes, enquanto sensores ultravioleta respondem à radiação UV dentro das características do modelo.

Essas tecnologias possuem finalidades distintas e não devem ser tratadas como equivalentes.

Corrente, tensão e efeito Hall

Os sensores de corrente permitem acompanhar correntes elétricas dentro dos limites especificados. Há modelos destinados a corrente contínua, alternada ou às duas formas, dependendo do produto.

Os sensores de tensão fornecem sinais relacionados à tensão monitorada. Já sensores de efeito Hall detectam campos magnéticos e podem ser empregados em medições ou detecções compatíveis com essa tecnologia.

Antes da ligação, verifique isolamento, faixa, alimentação, tipo de sinal e limites da entrada do controlador.

Nível, fluxo e vazão

Os sensores de nível indicam a presença ou a altura de líquidos, conforme o tipo. Existem modelos de contato, sem contato e sondas destinadas a diferentes faixas.

Os sensores de fluxo e vazão geram sinais relacionados à passagem de líquidos. O cálculo pode depender da frequência de pulsos e dos parâmetros informados para cada produto.

Material do corpo, conexão, faixa de vazão, pressão e compatibilidade com o fluido devem ser conferidos individualmente.

Solo e qualidade da água

Os sensores de solo podem acompanhar umidade, condutividade, pH e outros parâmetros, conforme o modelo.

Já os sensores de qualidade da água são destinados a medições como pH, condutividade elétrica — EC, sólidos dissolvidos totais — TDS e turbidez.

Sensores de solo e de água não devem ser confundidos. Mesmo quando medem grandezas semelhantes, sua construção, instalação e calibração podem ser diferentes.

Peso, força e deformação

Os sensores de peso incluem células de carga e componentes relacionados à medição de força ou deformação.

Uma célula de carga normalmente produz um sinal pequeno e pode exigir um módulo amplificador ou conversor. Faixa de peso, montagem mecânica, quantidade de células e módulo de leitura influenciam o funcionamento do sistema.

Velocidade, rotação e contagem

Os encoders e sensores de velocidade geram pulsos associados ao movimento, à rotação ou à passagem de objetos.

A categoria reúne encoders incrementais, chaves ópticas e discos encoder. O controlador pode contar os pulsos para estimar velocidade, deslocamento ou quantidade de rotações.

Sensores analógicos, digitais e com comunicação

A forma de saída determina como o sensor será conectado e interpretado.

Saída analógica

Um sensor analógico produz um sinal variável relacionado à grandeza observada. O controlador precisa possuir uma entrada analógica compatível com a faixa de tensão do sensor.

A resolução final também depende do conversor analógico-digital utilizado pelo controlador.

Saída digital

Uma saída digital pode indicar apenas dois estados, como detectado e não detectado, ou fornecer pulsos associados a movimento, fluxo ou contagem.

Alguns sensores digitais transmitem valores processados por interfaces específicas. Portanto, “digital” não significa necessariamente uma simples saída ligada ou desligada.

I2C e UART

I2C permite conectar dispositivos compatíveis ao mesmo barramento, observando endereços, alimentação e níveis lógicos. UART utiliza comunicação serial e exige correspondência entre os parâmetros e tensões dos equipamentos.

A existência da interface não garante conexão direta com qualquer placa. Consulte sempre a documentação do sensor e do controlador.

RS485 e Modbus RTU

A interface RS485 utiliza comunicação diferencial e pode ser útil em instalações com cabos mais longos ou em ambientes de automação.

Alguns sensores utilizam o protocolo Modbus RTU sobre o barramento RS485. Nesse caso, é necessário conhecer os parâmetros de comunicação e os registradores disponibilizados pelo equipamento.

Outros componentes compatíveis podem ser encontrados em Comunicação RS485.

Compatibilidade com Arduino e ESP32

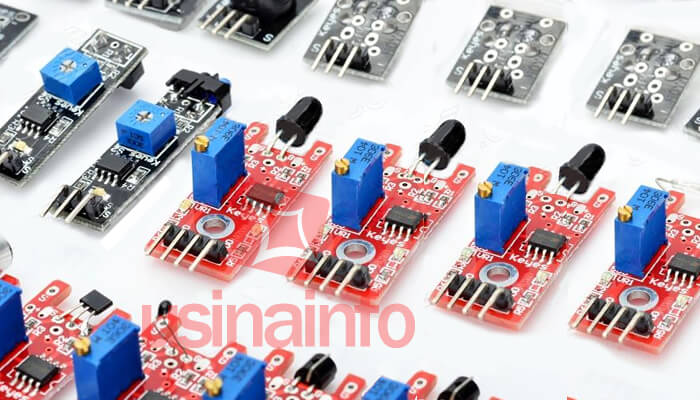

Muitos sensores podem ser integrados a Arduino, ESP32 e outros microcontroladores, mas a compatibilidade depende das características de cada modelo.

Antes da conexão, verifique:

• Tensão de alimentação;
• Tensão máxima do sinal de saída;
• Tipo de interface;
• Pinagem;
• Consumo elétrico;
• Necessidade de resistores;
• Necessidade de conversores de nível;
• Disponibilidade de bibliotecas;
• Parâmetros de comunicação;
• Quantidade de entradas necessárias.

O fato de um produto ser apresentado como sensor para Arduino não significa automaticamente que possa ser conectado diretamente ao ESP32. As placas podem trabalhar com limites elétricos diferentes.

Para escolher placas e acessórios de integração, consulte Arduino, ESP e Plataformas.

Como escolher o sensor adequado?

Comece definindo se o projeto precisa apenas detectar uma condição ou produzir uma medição. Um detector de presença, por exemplo, não substitui necessariamente um sensor capaz de informar distância.

Depois, compare os critérios relacionados à aplicação:

• Grandeza ou condição monitorada;
• Faixa de medição;
• Precisão e resolução;
• Repetibilidade;
• Distância ou área de detecção;
• Tempo de resposta;
• Tensão de alimentação;
• Tipo e nível do sinal;
• Interface de comunicação;
• Dimensões;
• Forma de fixação;
• Ambiente de utilização;
• Necessidade de calibração;
• Acessórios incluídos.

Também confirme se o produto é um conjunto completo ou apenas parte do sistema. Sondas, eletrodos, células de carga e discos encoder podem depender de módulos adicionais.

Instalação e testes

Antes da instalação definitiva, confira a pinagem e faça testes de bancada com alimentação limitada e sinais conhecidos.

Observe o comportamento do sensor em repouso, diante do estímulo esperado e quando esse estímulo desaparece. Esse procedimento ajuda a identificar ligações incorretas, interferências e limitações antes da montagem final.

Em instalações permanentes, considere:

• Fixação e alinhamento;
• Proteção das conexões;
• Distância dos cabos;
• Interferência de motores e relés;
• Umidade e temperatura;
• Necessidade de ventilação;
• Limpeza e manutenção;
• Falhas previsíveis do sensor ou da comunicação.

Parâmetros encontrados em outro projeto não devem ser copiados sem validação. Sensores visualmente semelhantes podem possuir alimentações, saídas e faixas diferentes.

Aplicações práticas dos sensores

Em monitoramento ambiental, sensores podem acompanhar temperatura, umidade, pressão, luminosidade e qualidade do ar.

Na robótica, podem identificar linhas, obstáculos, proximidade, inclinação, velocidade e rotação. Em automação, sensores de nível, fluxo, pressão e proximidade fornecem informações para o controlador acompanhar um processo.

Em projetos de IoT, as leituras podem ser processadas e transmitidas para acompanhamento remoto, desde que o sistema possua os recursos necessários de comunicação.

O sensor mais adequado não é simplesmente aquele com maior alcance ou mais funções, mas o que apresenta faixa, precisão, saída e construção compatíveis com a aplicação.

Dúvidas frequentes sobre sensores

Qual sensor escolher para um projeto?

Comece pela grandeza que precisa ser detectada ou medida. Depois, compare faixa, precisão, alimentação, interface e condições de instalação.

Sensores funcionam com Arduino e ESP32?

Muitos funcionam, mas a compatibilidade varia. Verifique alimentação, níveis do sinal, interface e componentes auxiliares antes de conectar.

Qual é a diferença entre sensor analógico e digital?

O sensor analógico fornece um sinal variável. Um sensor digital pode fornecer estados, pulsos ou dados transmitidos por uma interface.

Um sensor detecta ou mede?

Depende do modelo. Alguns apenas indicam a presença de uma condição; outros fornecem um valor relacionado à grandeza observada.

Sensores RS485 podem ser ligados diretamente ao Arduino?

Normalmente é necessário utilizar uma interface entre o barramento RS485 e o microcontrolador, além de configurar o protocolo empregado pelo sensor.

Todo sensor inclui módulo de leitura?

Não. Alguns produtos são conjuntos completos, enquanto outros incluem somente a sonda, o eletrodo ou o elemento sensor. Confira sempre o conteúdo fornecido.

Um sensor pode acionar um motor ou uma bomba diretamente?

Geralmente não. O sinal do sensor deve ser processado por um controlador e, quando necessário, utilizado com relés, drivers ou outros circuitos de acionamento adequados.
