Sensor PIR de Movimento HC-SR501 100° 3 a 7m

O sensor PIR HC-SR501 100° é um módulo automático de controle que utiliza um sensor piroelétrico capaz de detectar movimentos baseados na variação da luz infravermelha emitida pela radiação do corpo humano.

Quando em uso, é capaz de detectar movimento em uma área de até 7 metros trabalhando com um ângulo de até 100°, é claro que como age por sistema infravermelho capta somente movimento de objetos que exalam calor como, por exemplo, o corpo humano.

É muito importante referir também que o Sensor PIR HC-SR501 100° ou Sensor de Movimento para Arduino detecta somente movimento e não presença, deste modo, se algo permanecer parado frente a ele, não irá detectar.

No momento em que o sensor detectar algum movimento em sua área de alcance, o mesmo emite uma um sinal de 3.3V através de seu pino OUT. Ele possui outra peculiaridade que é o longo atraso que o mesmo pode demonstrar logo após de realizar a detecção. Isto ocorre pois em sua parte traseira o sensor PIR possui um potenciômetro que permite uma configuração mínima de aproximadamente 3 segundos.

Para podermos utilizar o sensor de movimento para Arduino primeiramente devemos alimentar o módulo com uma tensão de 5V até 20V no pino VCC do sensor e uma tensão de 0V junto ao pino GND.

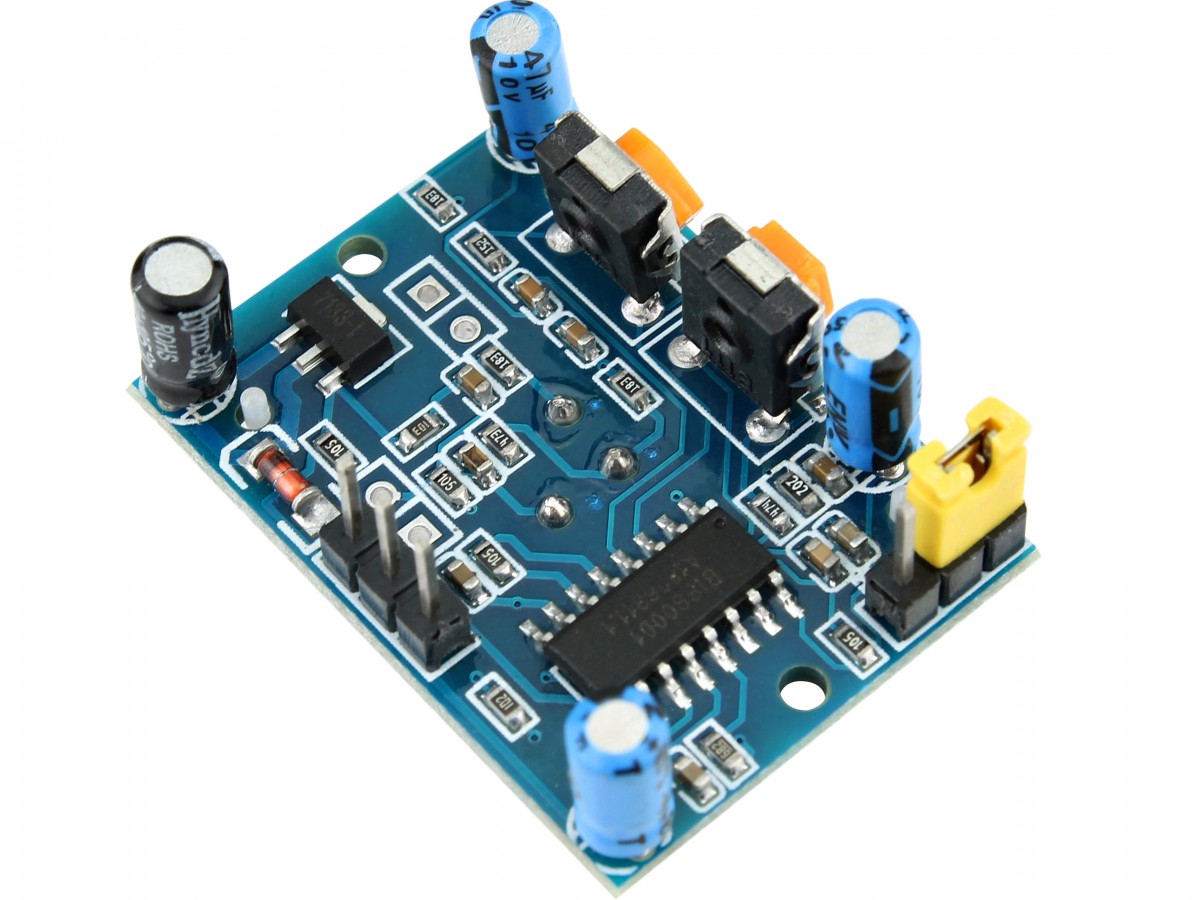

Este sensor PIR HC-SR501 100° possui ainda a capacidade de ajuste para o tempo de retardo (de até 200 segundos), isto é, o tempo ao qual o sensor continuará a enviar sinal do pino OUT através do VR1 e ainda o ajuste da sensibilidade através do VR2.

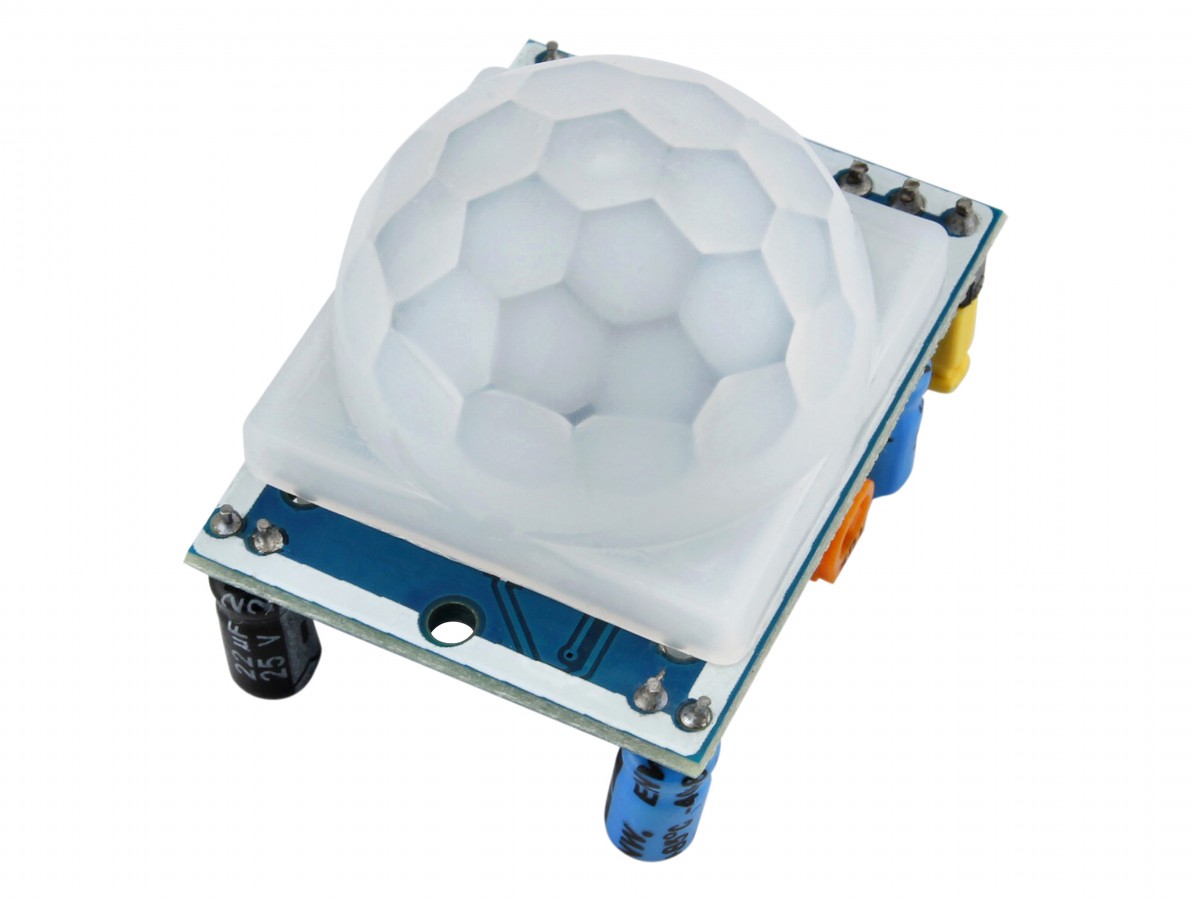

Pensando em você e na proteção do seu aparelho o sensor de movimento para Arduino possui em sua parte frontal uma proteção removível que garante ao seu sensor uma maior proteção sem interferir em sua verificação.


Acesse o Projeto no Blog UsinaInfo: "SENSOR PIR ARDUINO EM ALARME PARA AUTOMAÇÃO RESIDENCIAL".

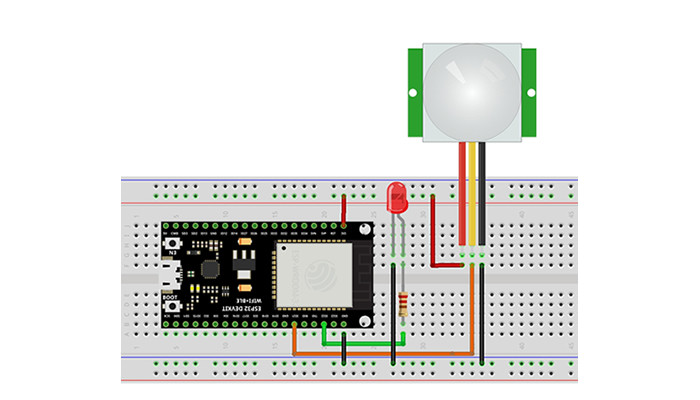

Conexão Sensor PIR HC-SR501 com ESP32
