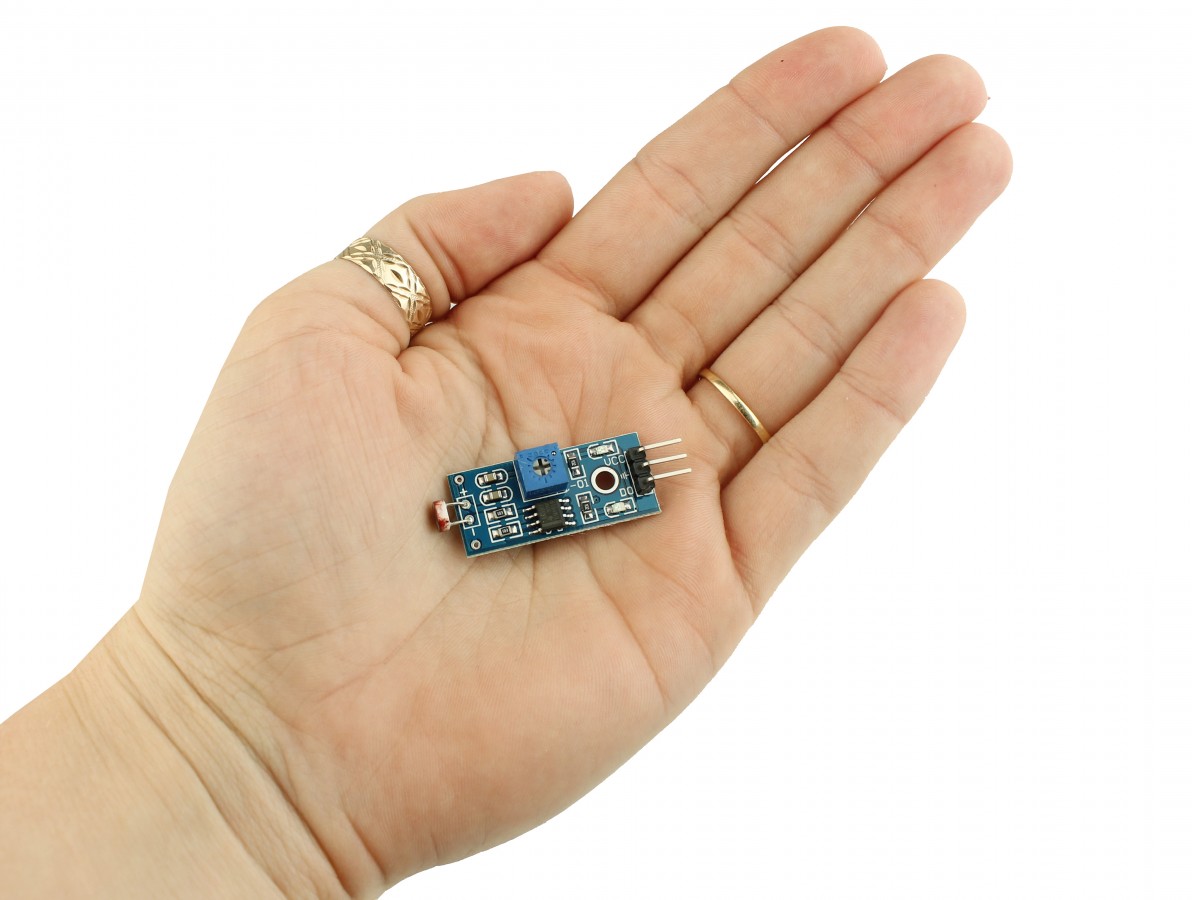

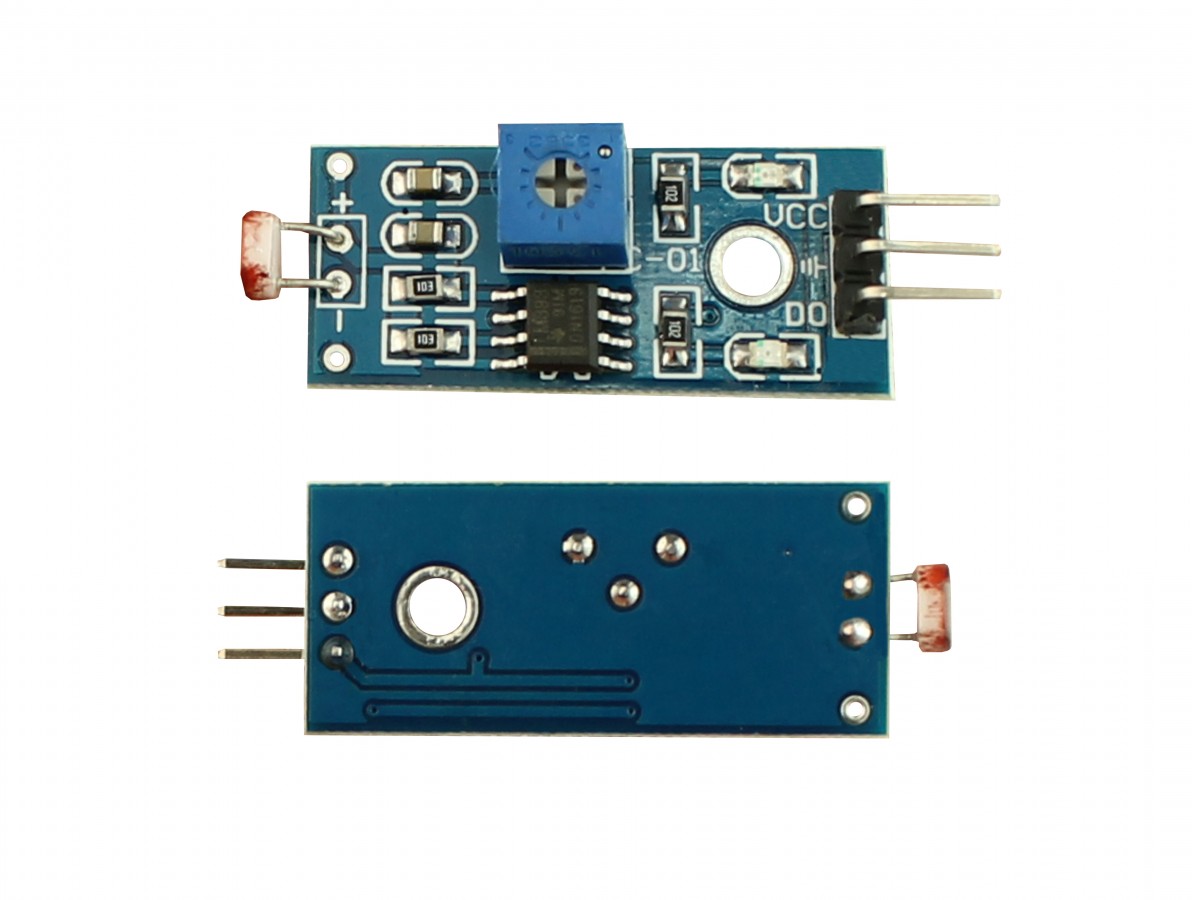

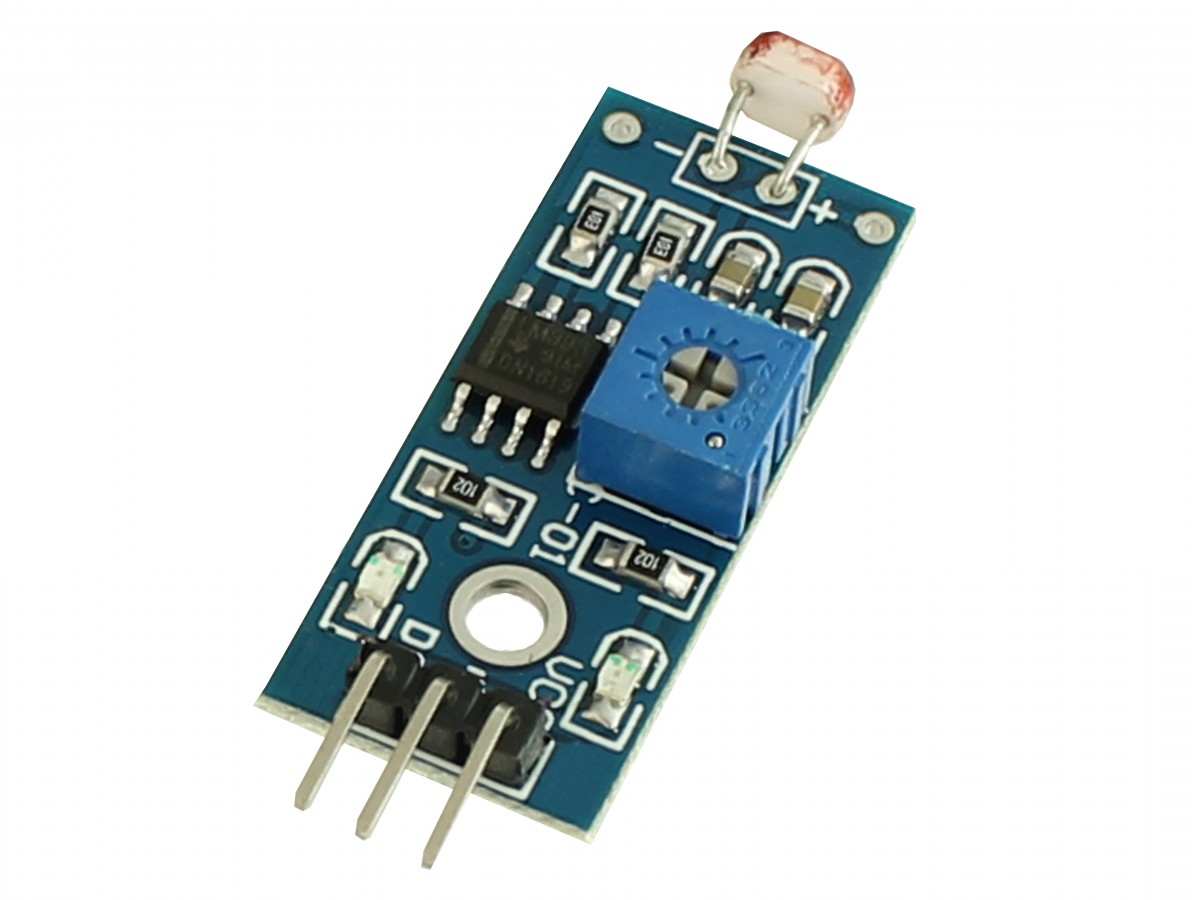

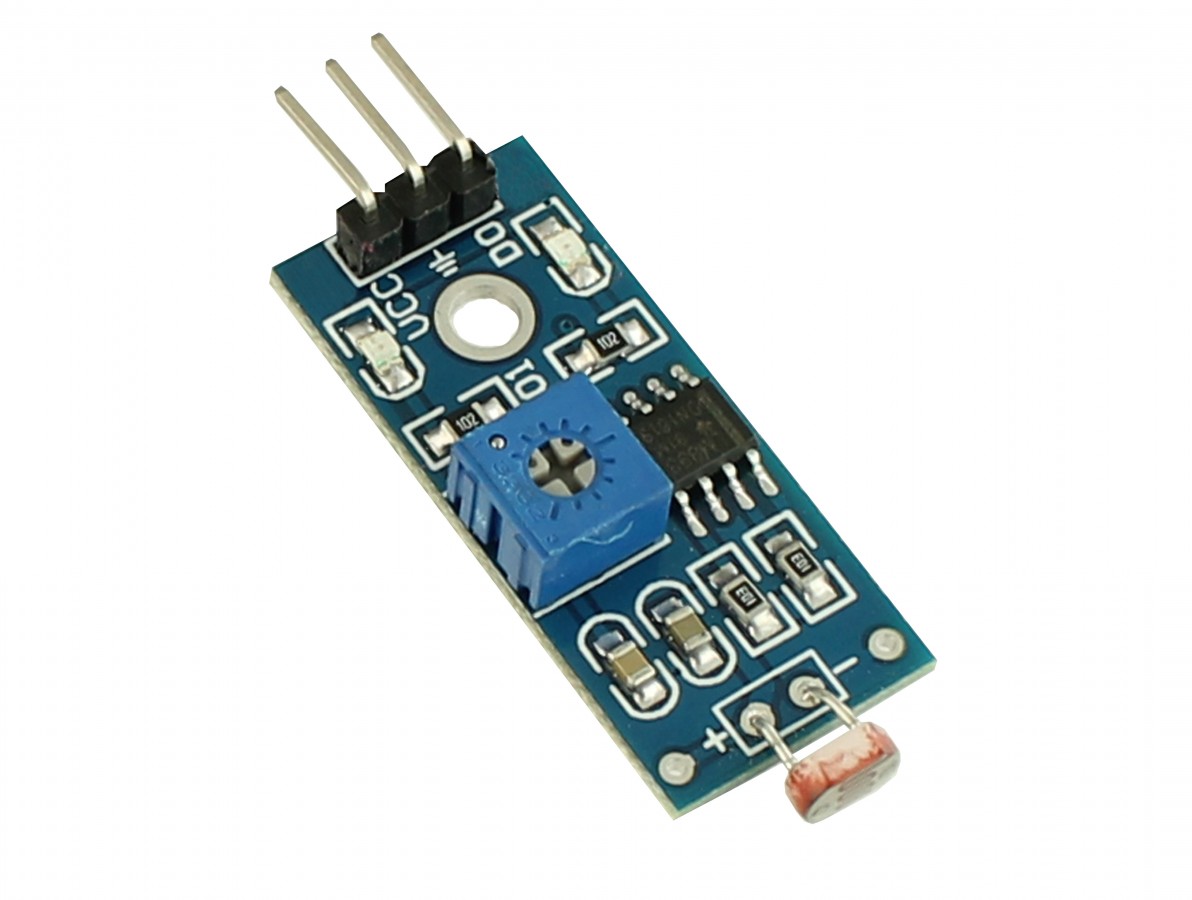

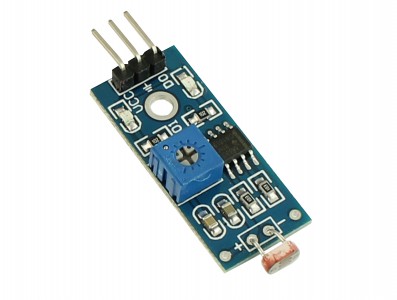

O Sensor de Luminosidade LDR é uma placa desenvolvida para aplicação em conjunto com plataformas de prototipagem, entre elas, Arduino, ARM, AVR, PIC, Raspberry PI.
Ele é composto por um sensor fotocélula LDR (Resistor Dependente de Luz), responsável pela variação da resistência conforme a intensidade luminosidade incidente sobre ele. Na prática, a medida que a luz aumenta a resistência diminui.
De acordo com a intensidade luminosa oferecida ao LDR, o Módulo Sensor de Luminosidade LDR envia sinais ao Arduino, por exemplo, e este, conforme programação atuará de determinada maneira, seja fechando as cortinas da casa, acendendo ou apagando lâmpadas, etc.
Nos projetos em geral, principalmente domóticos ( automação residencial ), o Módulo Sensor de Luminosidade Fotossensitivo identifica a falta ou a presença de luminosidade e isso o ativa, fazendo com que envie as informações ao microcontrolador.
Mas, esta não é a única forma de utilização, pode ser utilizado na construção de projetos de alarmes residencias baseados em plataformas de prototipagem, onde o rompimento de um feixe de luz pode identificar a presença de uma pessoa, por exemplo.
O Módulo Sensor de Luminosidade conta ainda com um trimpot, onde é possível regular a sensibilidade para acionamento do módulo. Adquira hoje mesmo o seu, e deixe sua criatividade fluir, empregando o módulo para os mais diversos fins, inclusive automação residencial e segurança.

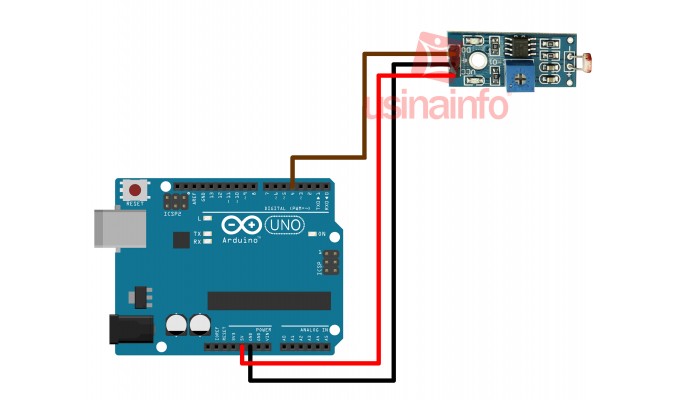

Conexão do Sensor de Luminosidade LDR com Arduino

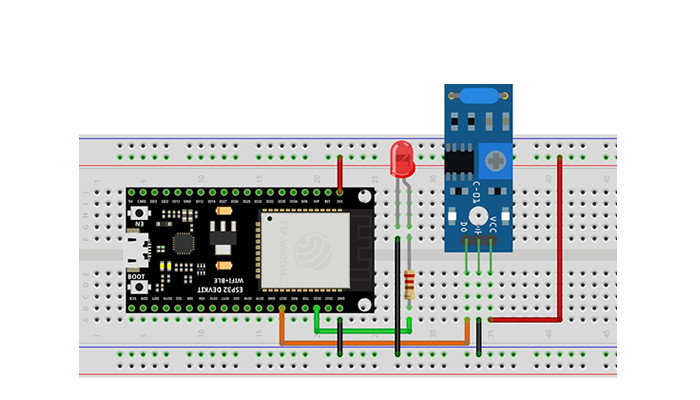

Conexão do Sensor de Luminosidade LDR com ESP32
CARACTERÍSTICAS:
- Sensor de Luminosidade LDR;
- Compatível com Arduino, ESP32, outros;
- Sonda de indução fotossensível;
- Sensibilidade ajustável;
- Indicador de sinal de saída;
- Saída de sinal em canal único;
- Código de Programação Sensor LDR com ESP32;
- Datasheet LM393.
ESPECIFICAÇÕES:
- Modelo: HW-072;
- Chip: LM393;
- Tensão de funcionamento: DC 5V;
- Corrente de trabalho: <1,5 mA;
- Dimensões (CxLxA): 35x14x7mm;
- 3g.
