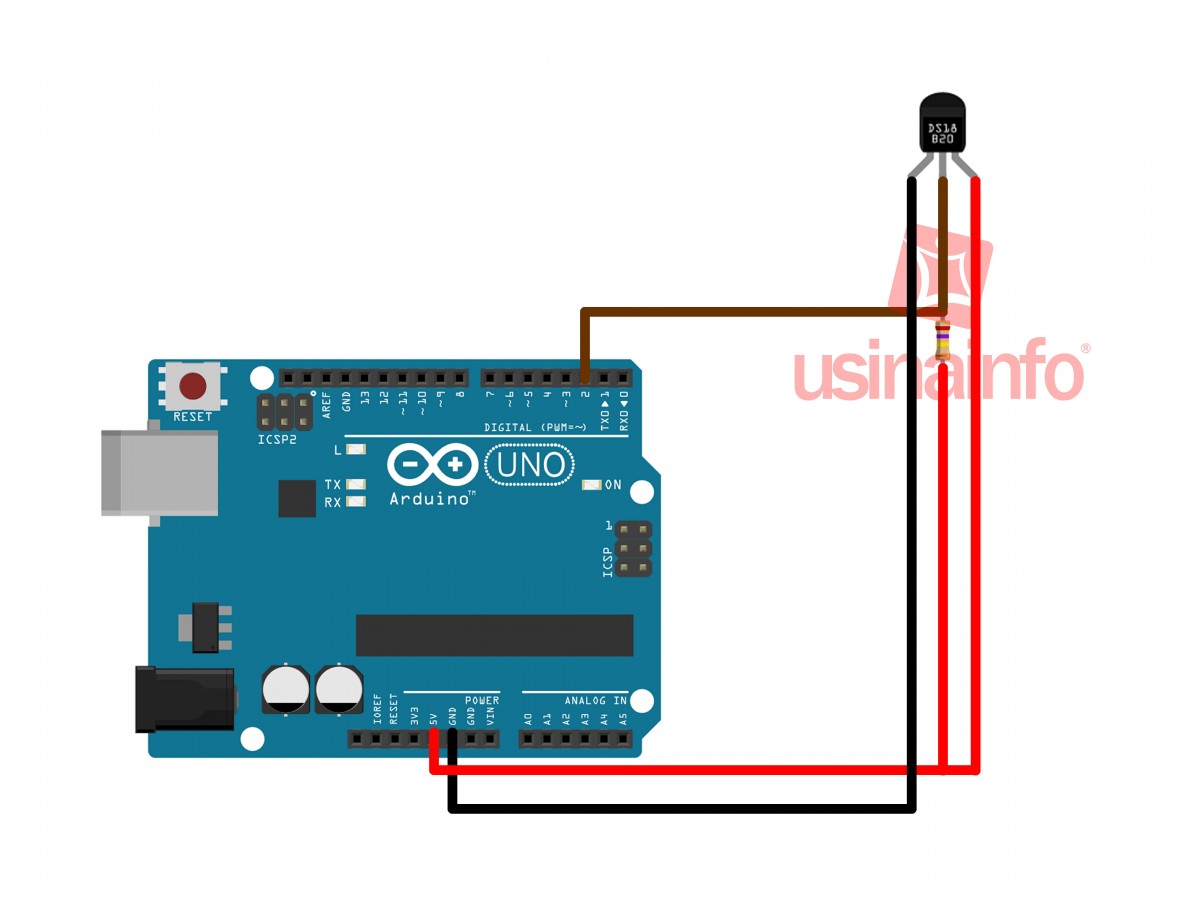

O Sensor de Temperatura DS18B20 é um componente eletrônico digital desenvolvido para ser aplicado nos mais diversos ambientes, medindo temparaturas entre -55°C a +125°C. Para que o sensor de temperatura entre em funcionamento é necessário estar conectado junto a uma plataforma de prototipagem, por exemplo, o Arduino.
Um diferencial é a sua capacidade de possibilitar leituras com resolução entre 9 a 12-bit, a qual é configurável. Além de possuir uma inteface de comunicação simples por meio de um fio único, função conhecida como 1-Wire, que permite ligar vários sensores de temperatura em uma única saída digital do Arduino.

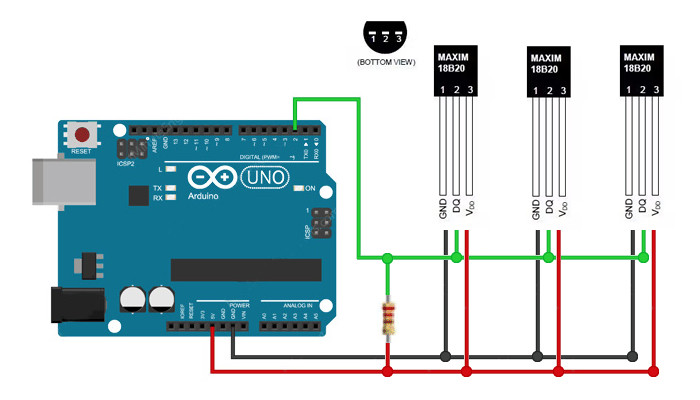

Conexão 1 Wire Sensor DS18B20
Só é possível executar a função 1-Wire em razão de que cada sensor possui um número serial único de 64-bit, e isso permite controlar um grande ambiente, como, por exemplo, o interior de um prédio, uma sala de máquinas, entre outros.
Faixa de leitura de -55°C a +125°C com precisão:
±0.5°C - 9 bits - tempo de leitura 93,75ms.
Faixa de leitura de -10°C a +85°C com precisão ajustável:
±0,5°C - 9 bits - tempo de leitura 93,75ms;
±0,25°C - 10bits - tempo de leitura 187ms;
±0,125°C - 11 bits - tempo de leitura 375ms;
±0,0625°C - 12 bits (Padrão) - tempo de leitura 750ms.
Para melhor lhe ajudar recomendamos a leitura do nosso artigo, clicando aqui, demonstra todas a formas de utilizar.
Se você precisa de um sensor de grande confiabilidade e precisão, o Sensor de Temperatura digital é o produto que vai satisfazer a sua necessidade, apresentando bom resultados.
CARACTERÍSTICAS:
- Sensor de Temperatura DS18B20;
- Sensor de temperatura para Arduino;
- Possibilita a utilização de diversos sensores no mesmo pino digital (1-Wire);
- Ideal para medir temperaturas em grandes ambientes;
- Grande precisão;
- Excelente relação custo x benefício;
- Compatível com Arduino, Raspberry Pi, ARM, PIC, etc.;
- Datasheet DS18B20.
ESPECIFICAÇÕES:
- Modelo: DS18B20;
- Tensão de alimentação: 3.0 - 5.5VDC;
- Leitura de temperatura entre: -55°C a +125°C;

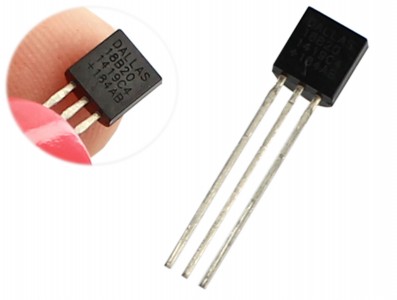

- Pinagem: Ilustrado na imagem a cima;
- Tempo de resposta: <750ms;
- Margem de Erro: ±0.5°C;
- Resolução: 9 ou 12 bits;
- Interface 1 fio (1 Wire);
- ID único de 64 bits;
- Diâmetro: 4,5mm;
- Peso: <1g.
