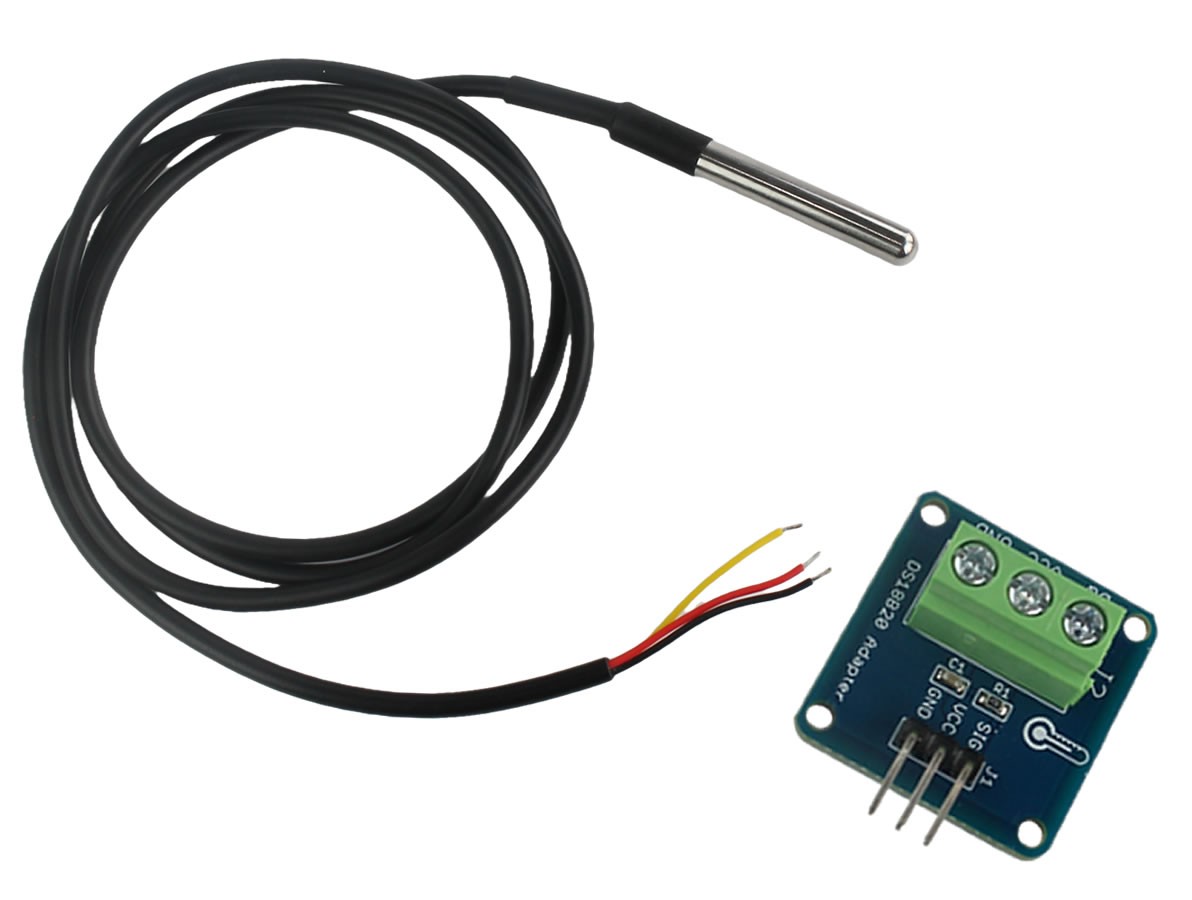

O Sensor de Temperatura DS18B20 à Prova d'Água é um sensor de temperatura bastante preciso, conta com um fio para comunicação one wire permitindo conectar vários sensores a apenas uma porta.

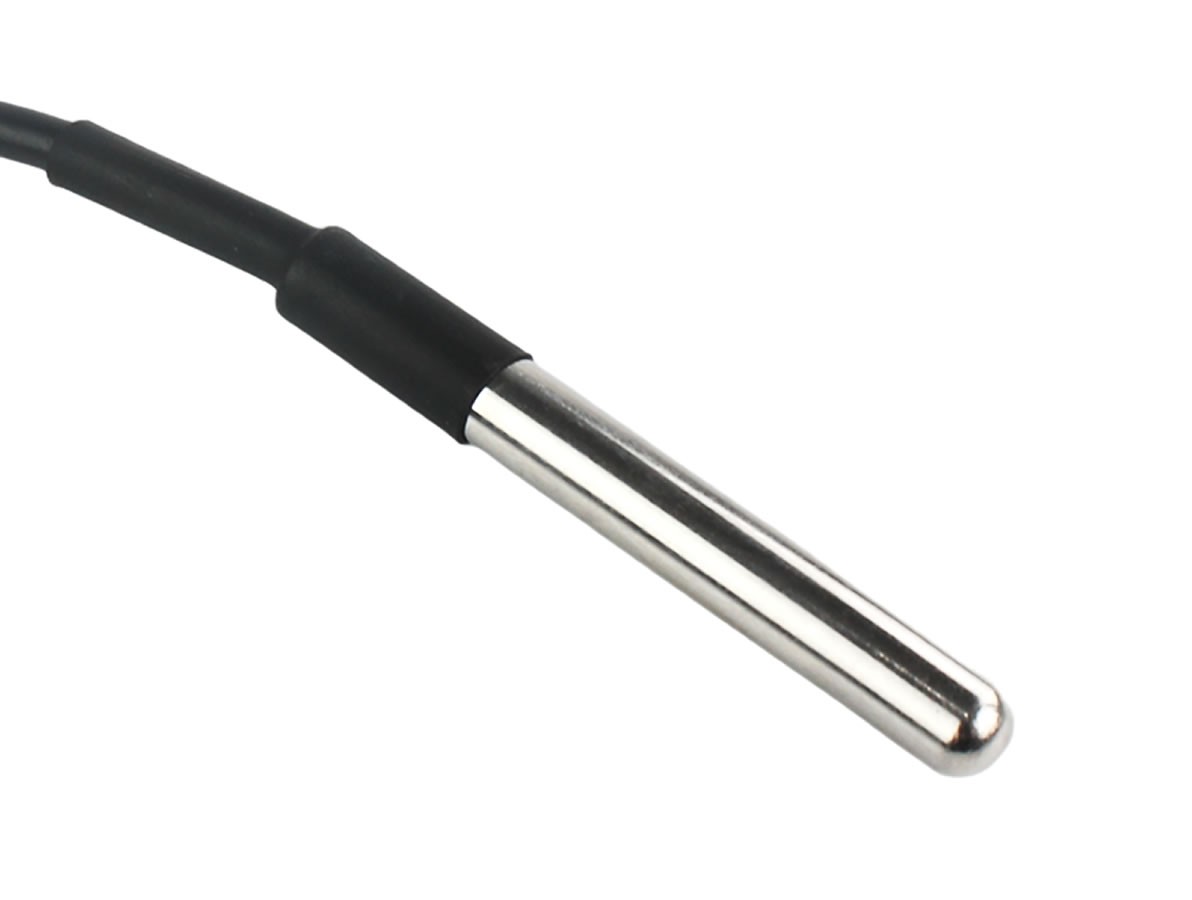

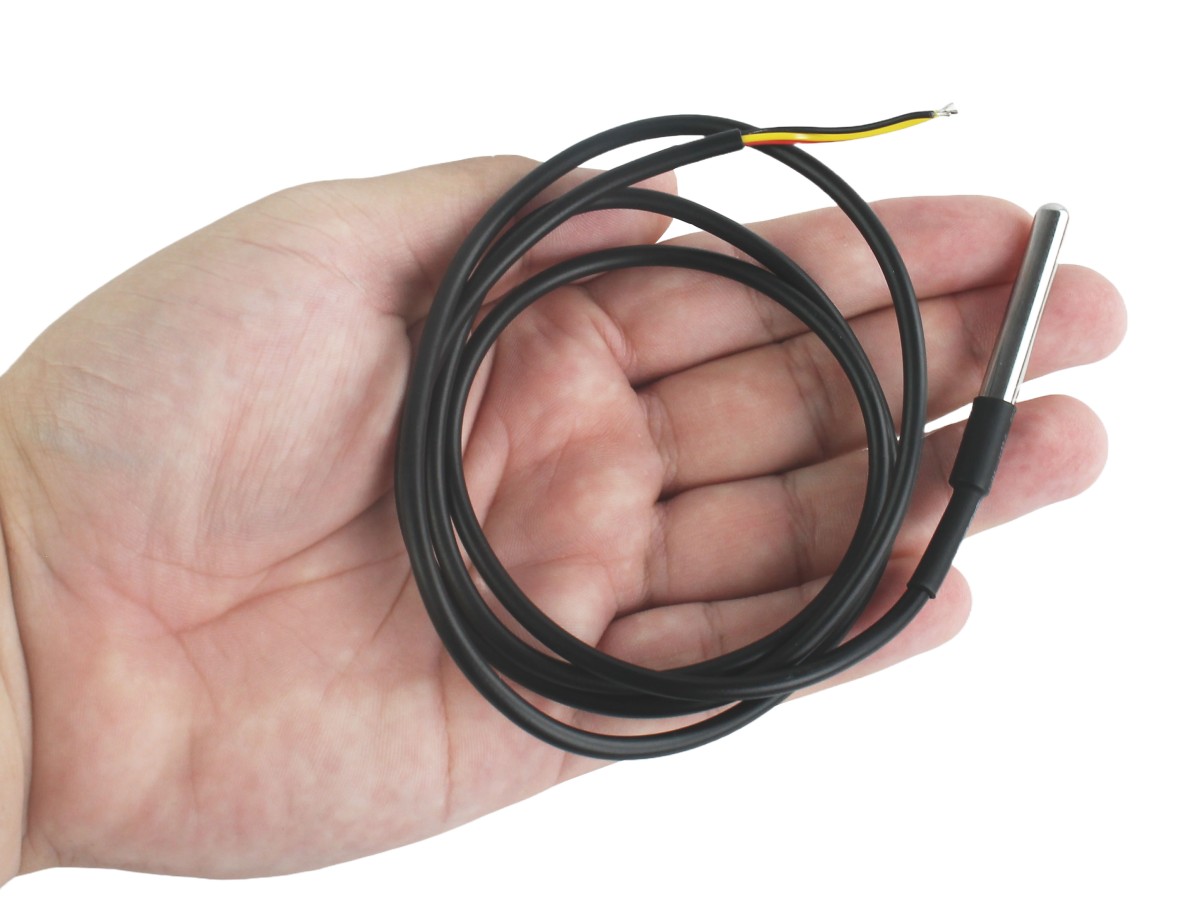

Sua ponta metálica é em aço inoxidável permitindo operar em modo submerso, além dele ser a prova d'água, com um cabo de 1 metro, permitindo a operação segura em baixo da água.

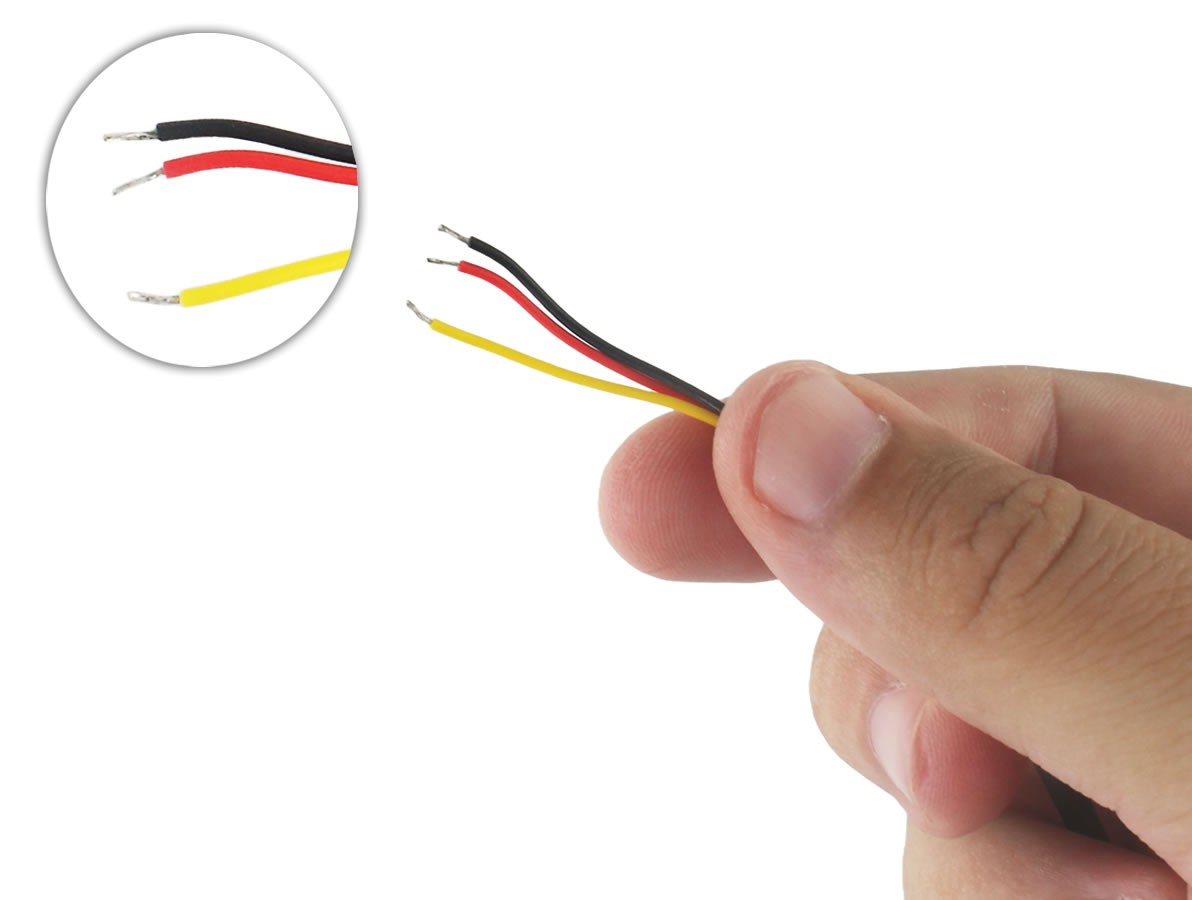

Possui cabos, sendo dois para alimentação e um para a comunicação:
Vermelho - Positivo 3,3V a 5V
Preto - GND (negativo)
Amarelo - Comunicação/Sinal

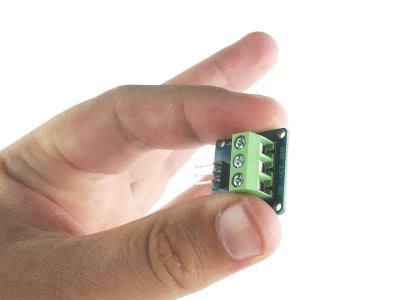

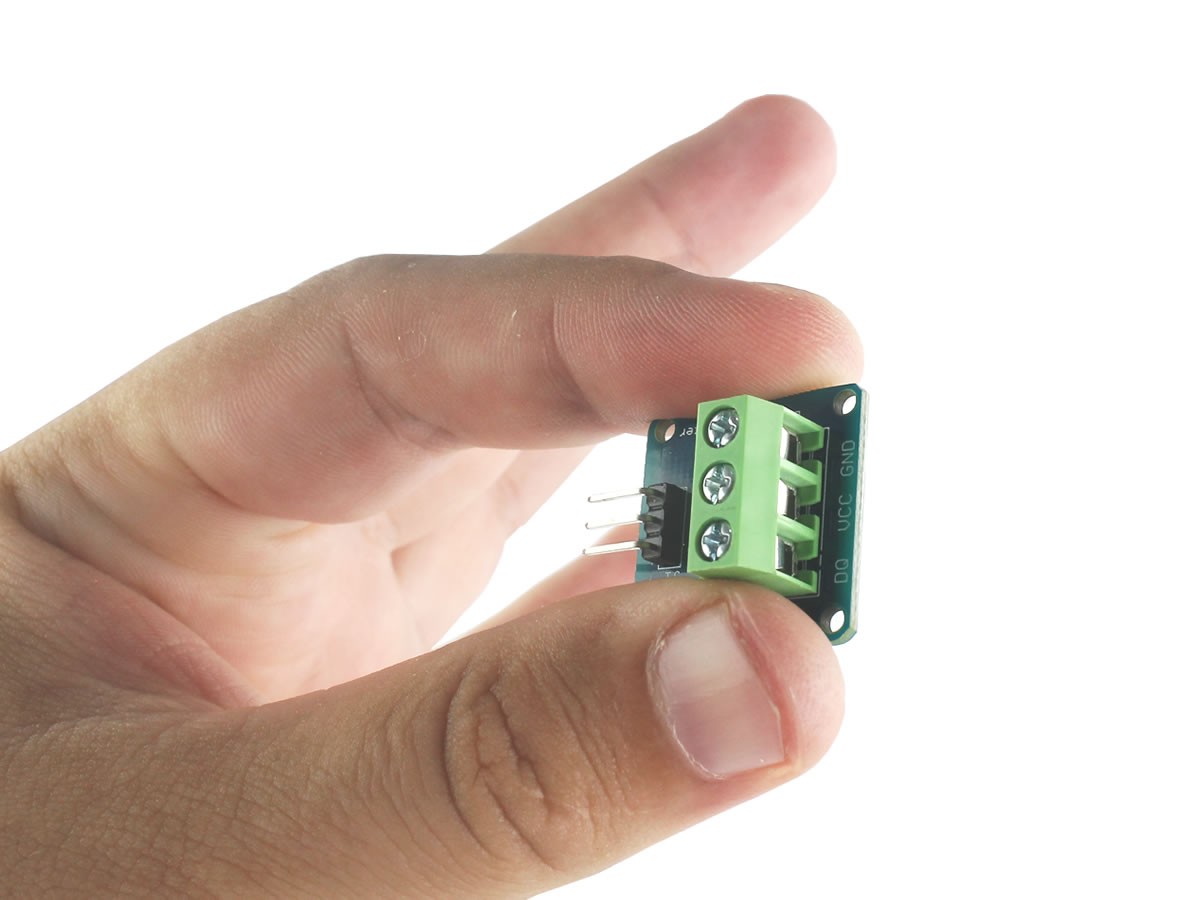

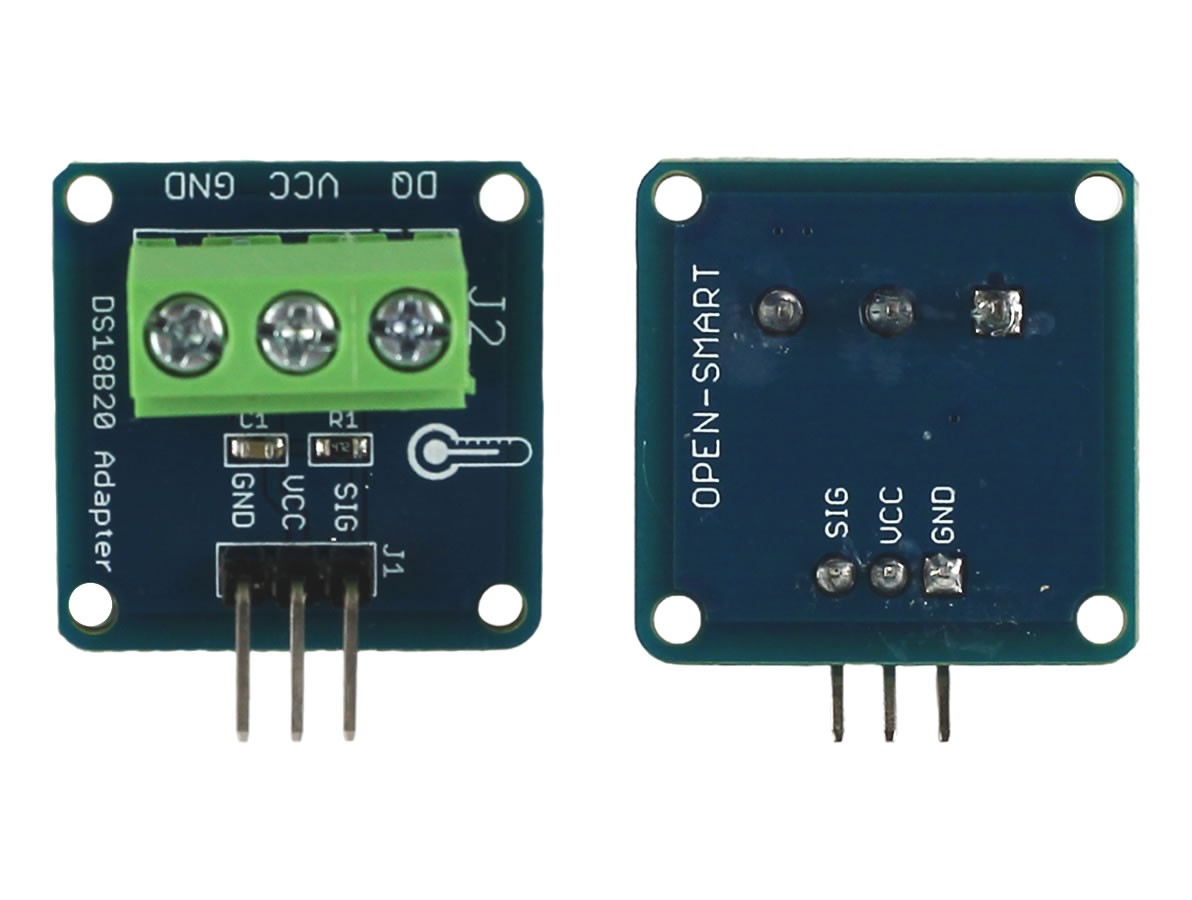

Com seu módulo adaptador incluído, não necessita resistores e etc, basta colocar nos bornes do adaptador e utilizar os jumpers para realizar a conexão.
PARA REALIZAR A PROGRAMAÇÃO ACESSE O PROJETO NO BLOG: Blog Usinainfo - MÓDULO 8 DÍGITOS COM DISPLAY 7 SEGMENTOS E SENSOR DE TEMPERATURA A PROVA D' ÁGUA.

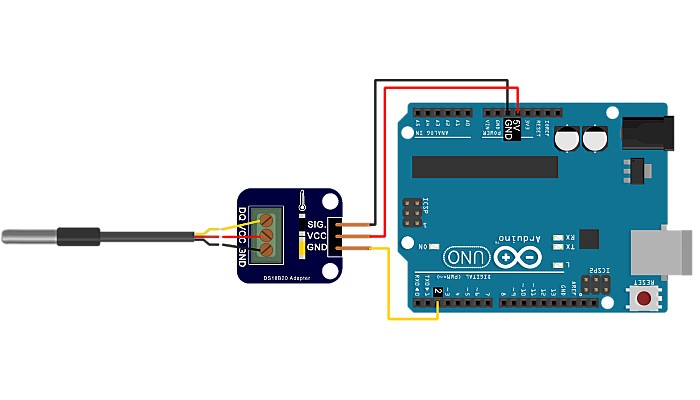

![Esquema de ligação DS18B20 - [1033237]](https://www.usinainfo.com.br/1033237-infografico/sensor-de-temperatura-ds18b20-a-prova-d-agua-1m-com-adaptador.jpg "Esquema de ligação DS18B20 - [1033237]")
Esquema de ligação DS18B20
Faixa de leitura de -55°C a +125°C com precisão:
±0.5°C - 9 bits - tempo de leitura 93,75ms.
Faixa de leitura de -10°C a +85°C com precisão ajustável:
±0,5°C - 9 bits - tempo de leitura 93,75ms;
±0,25°C - 10bits - tempo de leitura 187ms;
±0,125°C - 11 bits - tempo de leitura 375ms;
±0,0625°C - 12 bits (Padrão) - tempo de leitura 750ms.
| Modelo | DS18B20 |
|---|---|
| Tensão de alimentação | 3,3 a 5VDC |
| Leitura de temperatura entre | -55°C a +125°C |
| Cabos | Sinal, VCC e GND |
| Tempo de resposta | ≤750ms |
| Margem de Erro | ±0.5°C |
| Resolução | 9 a 12 bits |
| Interface 1 fio (1 Wire) | |
| ID único de 64 bits | |
| Dimensões do Cabo | ~1 metro |
| Diâmetro | 6mm |
| Peso | 24g |
