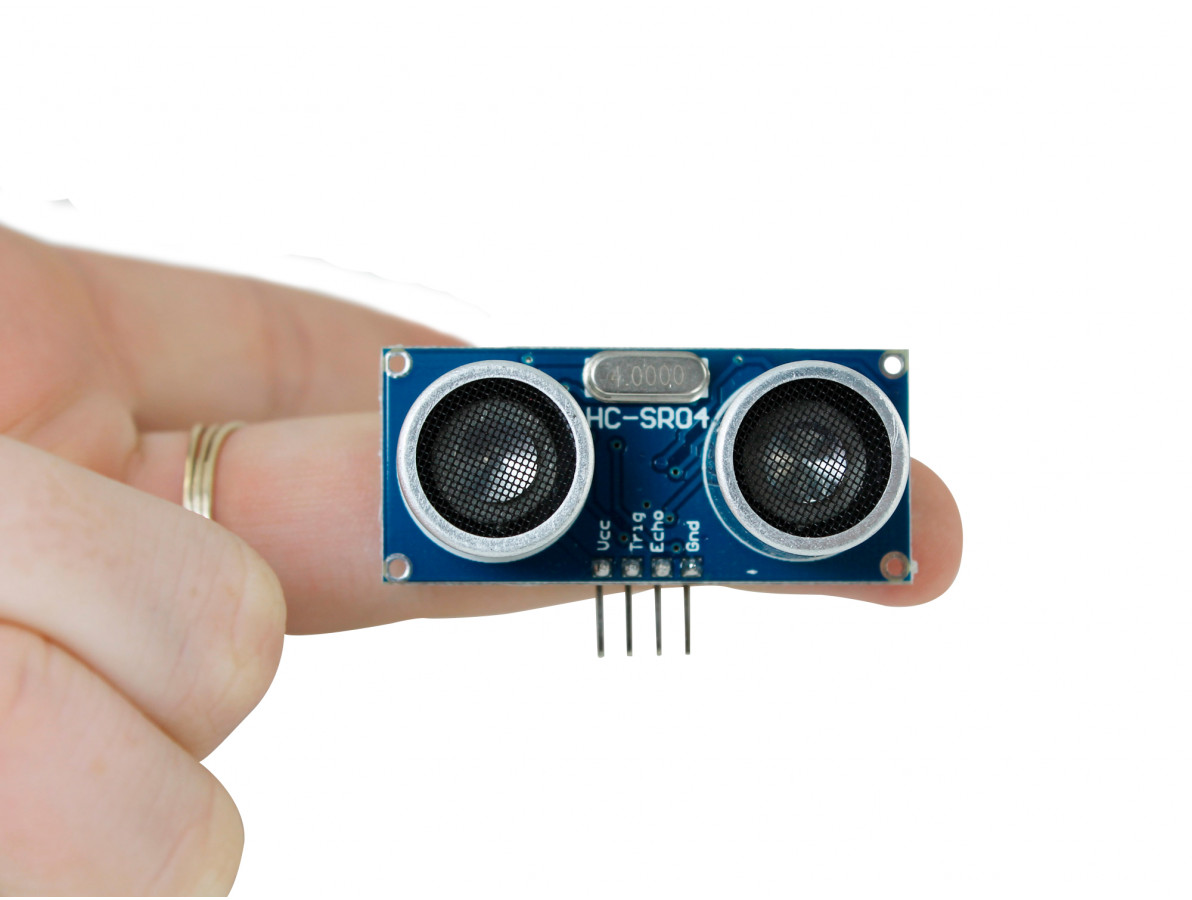

- O Sensor Ultrassônico de Distância HC-SR04 foi desenvolvido para aperfeiçoar projetos de robótica e microeletrônica, é ideal para calcular a distância com precisão de objetos, com operação entre ~2cm à ~400cm.
- O HC-SR04 é um Sensor Ultra sônico de Distância composto por um emissor e um receptor, com capacidade de medir distâncias de ~2cm até ~4m, com uma precisão de aproximadamente 3mm. Este sensor emite sinais ultrassônicos que refletem no objeto a ser atingido e retornam ao sensor, precisando a distância do alvo, tomando o tempo de trânsito do sinal do ultrasom.
- A velocidade do sinal ultrassônico emitida pelo Sensor Ultrassom HC-SR04 corresponde a velocidade do som, que é de aproximadamente 340 m/s, assim, se o sensor estiver a uma distância x do objeto, o sinal percorrerá uma distância equivalente a 2x, ou seja, a onda é enviada pelo sensor e rebatida no obstáculo, logo ela percorre 2 vezes a distância procurada.

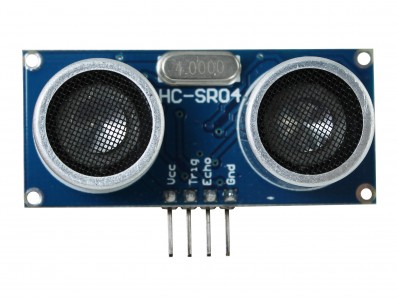

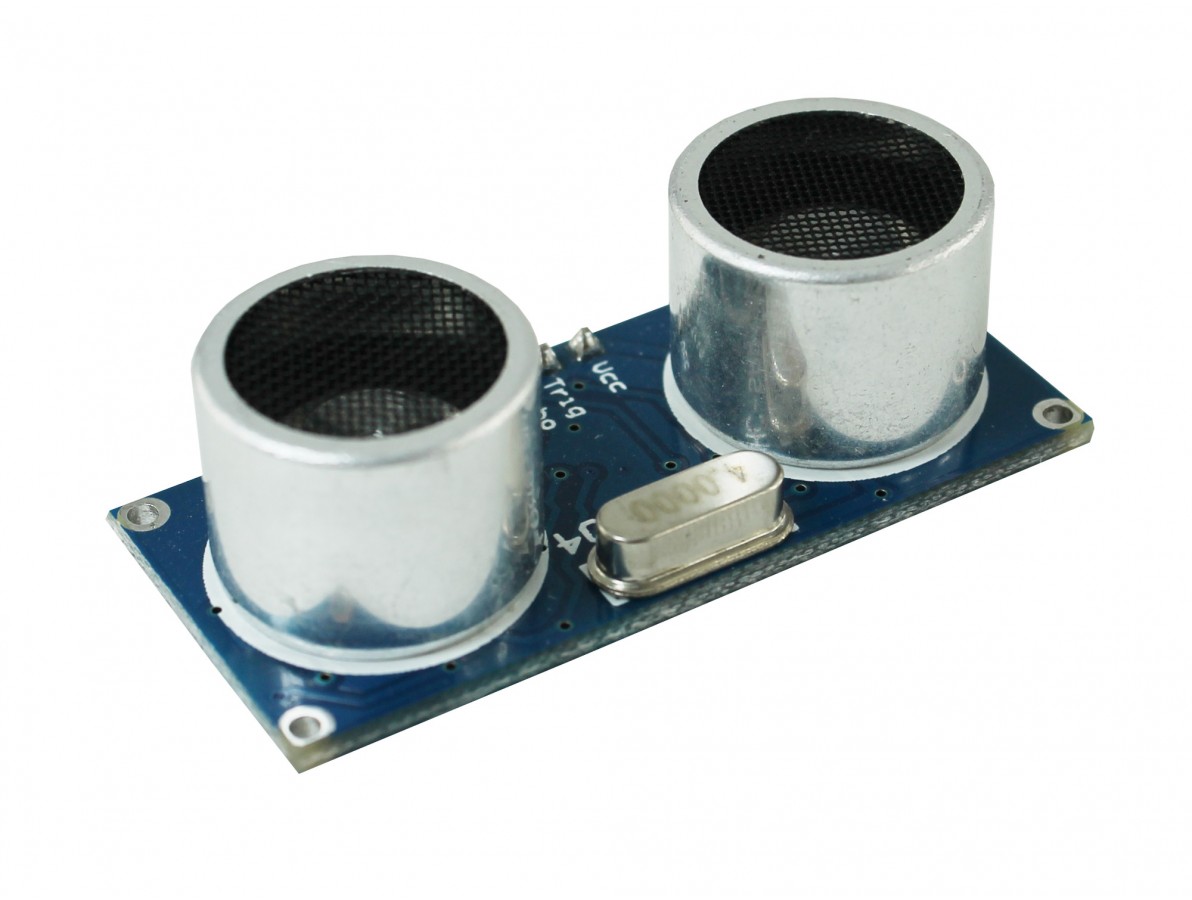

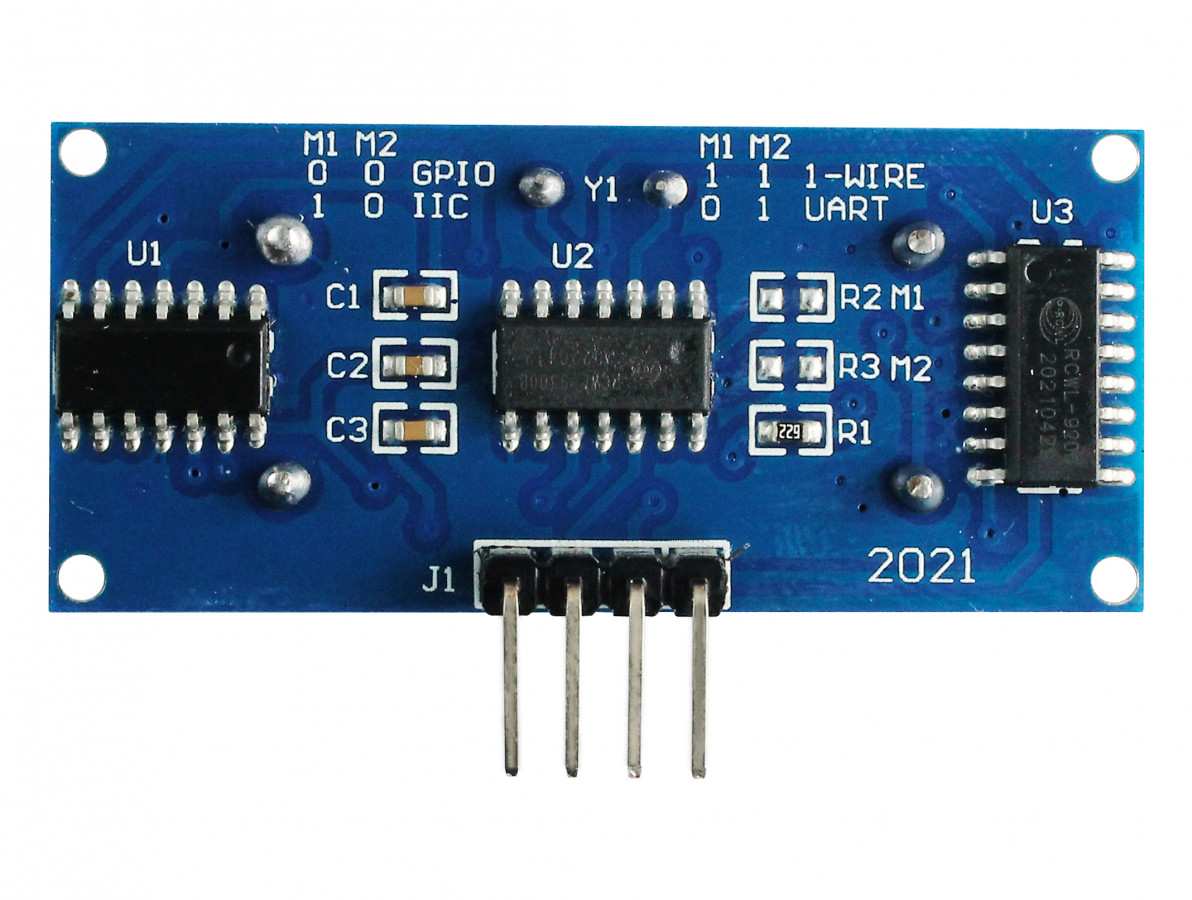

- Ademais, o Sensor Ultrassônico de Distância HC-SR04 possui um circuito pronto com emissor e receptor acoplados e 4 pinos (VCC, Trigger, ECHO, GND) para medição, auferindo maiores possibilidades de utilização.
QUER SABER MAIS? ACESSE O PROJETO NO BLOG: Blog Usinainfo - SENSOR ULTRASSÔNICO DE DISTÂNCIA HC-SR04
CARACTERÍSTICAS:
- Sensor Ultrassônico;
- Sensor de Ultrassom;
- Modos de conexão: VCC, trig (T), echo (R) e GND;

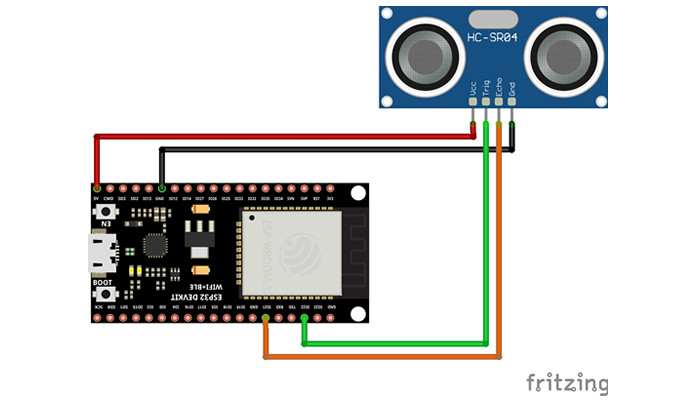

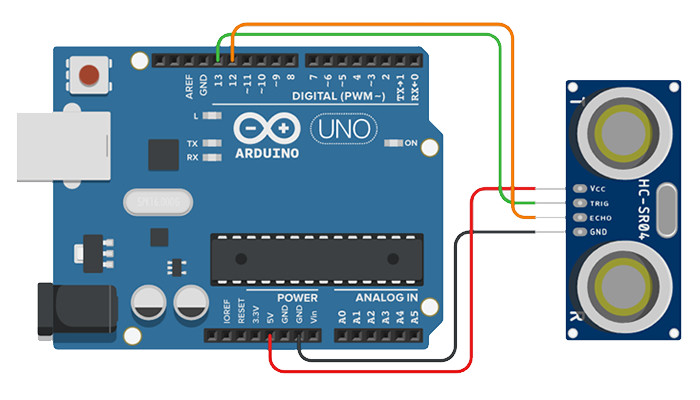

- Ideal para utilização em Arduino, PIC e outros microcontroladores;
- Datasheet HC-SR04.
ESPECIFICAÇÕES:
- Alimentação: 5VDC;
- Corrente de Operação: 2mA;
- Ângulo do sensor não superior a 15 graus;
- Alcance: 2cm ~ 4m;
- Alta precisão: ~3mm;
- Sinal de entrada trigger: 10us impulso TTL;
- Sinal Echo: saída TTL PWL sinal;
- Dimensões totais (CxLxA): ~4,5x2x1,5cm;
- Peso: 9g.
