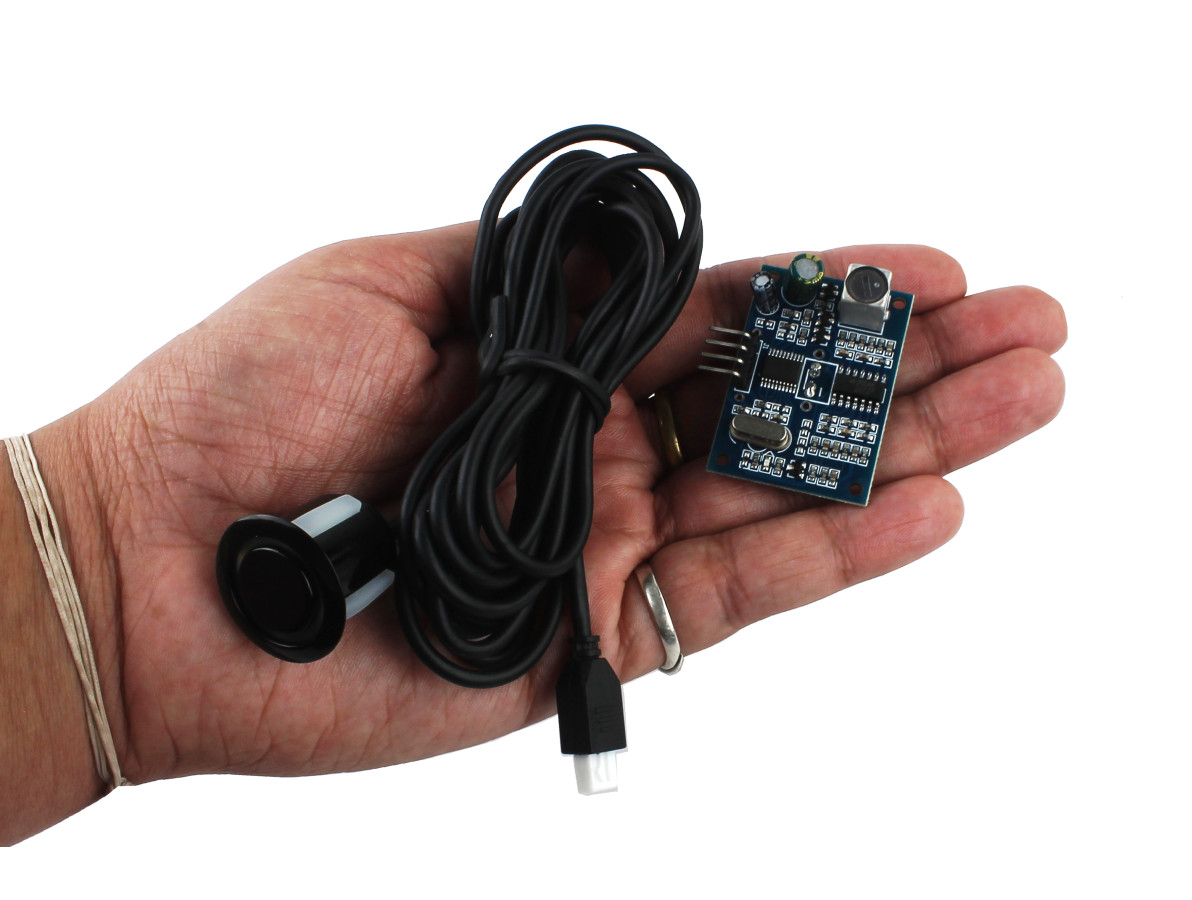

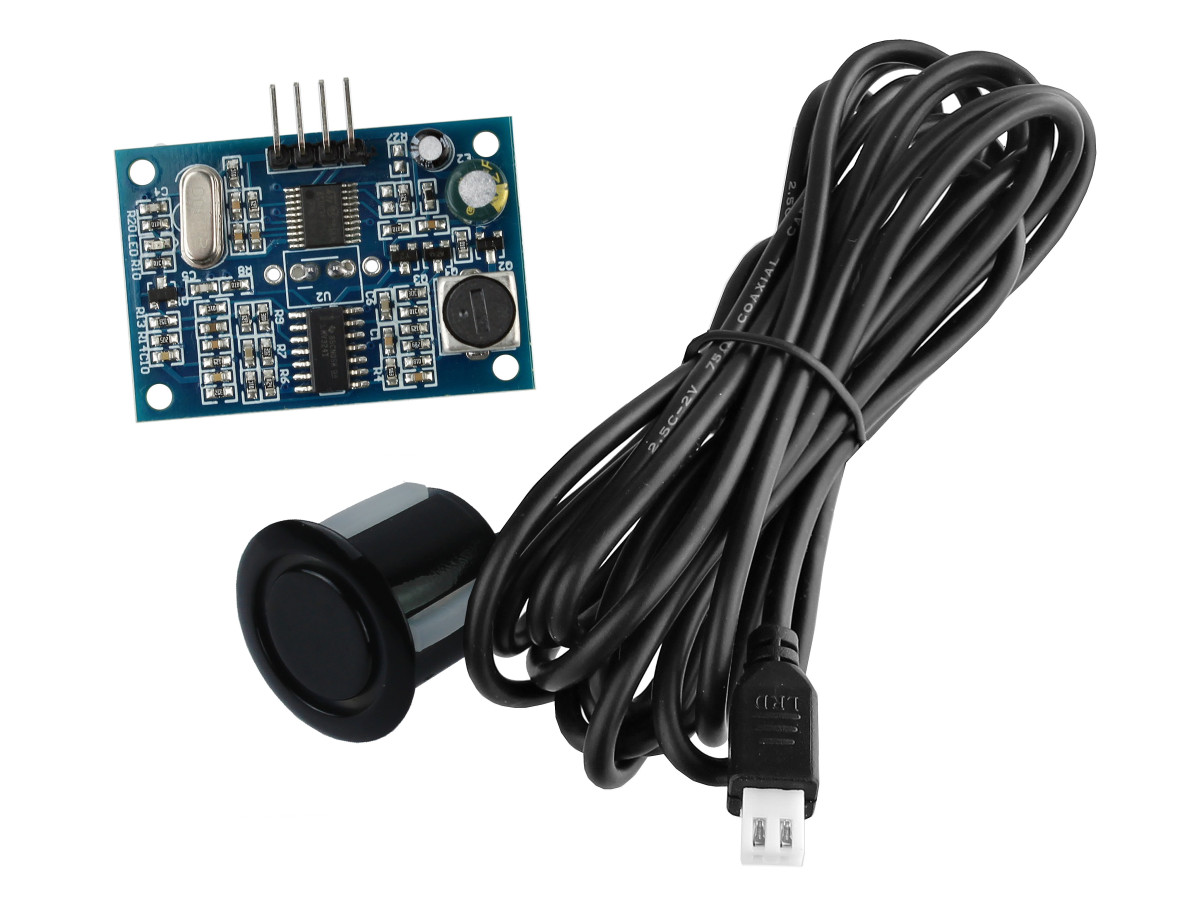

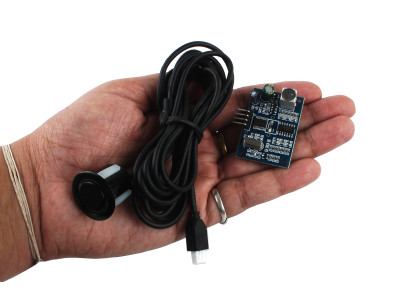

Sensor Ultrassônico JSN-SR04M-2 com Transdutor Resistente à Água, 5 V, Cabo 2 m

O Sensor Ultrassônico de Distância JSN-SR04M-2 é um módulo desenvolvido para medição de distância em projetos com Arduino, ESP32 e outros microcontroladores, sendo indicado para aplicações fixas onde é necessário detectar a distância entre o sensor e uma superfície ou objeto.

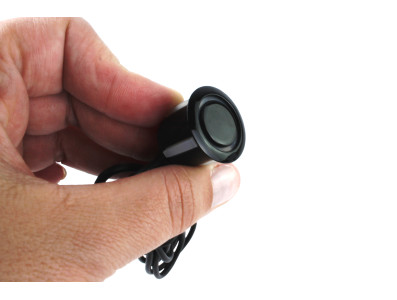

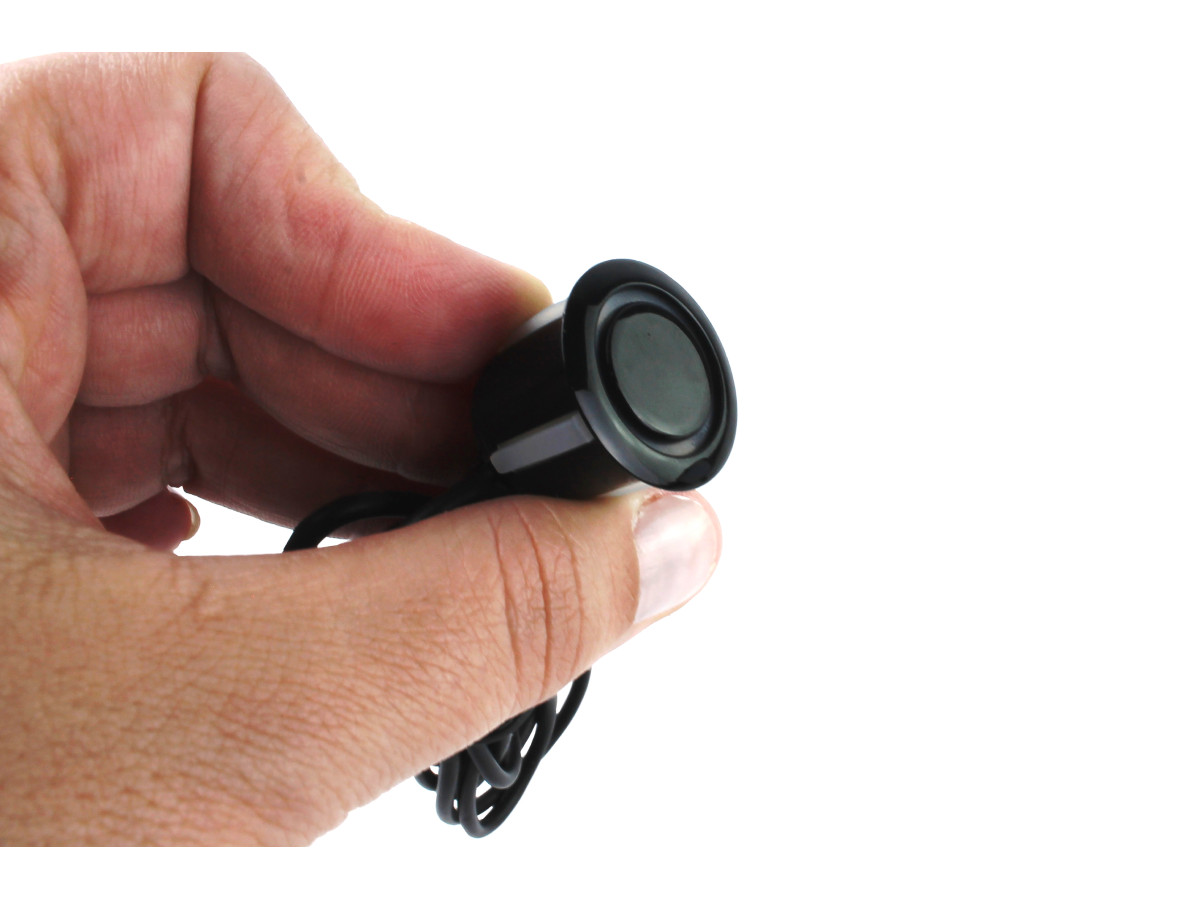

Seu principal diferencial está no transdutor com proteção contra água e no cabo de aproximadamente 2 metros, permitindo instalar a parte sensora em locais úmidos ou mais afastados da placa de controle. Por isso, é uma boa opção para projetos como medição de nível em reservatórios, caixas d’água, tanques, automação, monitoramento e sistemas instalados em ambientes externos ou úmidos.

Diferente de sensores ultrassônicos comuns, como o HC-SR04, este modelo utiliza apenas um transdutor ultrassônico para emissão e recepção do sinal. Essa construção torna o sensor mais compacto, fácil de fixar e mais adequado para ambientes úmidos, mas também exige mais cuidado na instalação para garantir leituras estáveis.

O funcionamento é baseado na emissão de ondas ultrassônicas, que refletem na superfície medida e retornam ao sensor. A partir do tempo de retorno do sinal, o módulo calcula a distância aproximada do alvo. Para isso, é importante que o sensor esteja bem posicionado, fixo e apontado diretamente para a superfície que será medida.

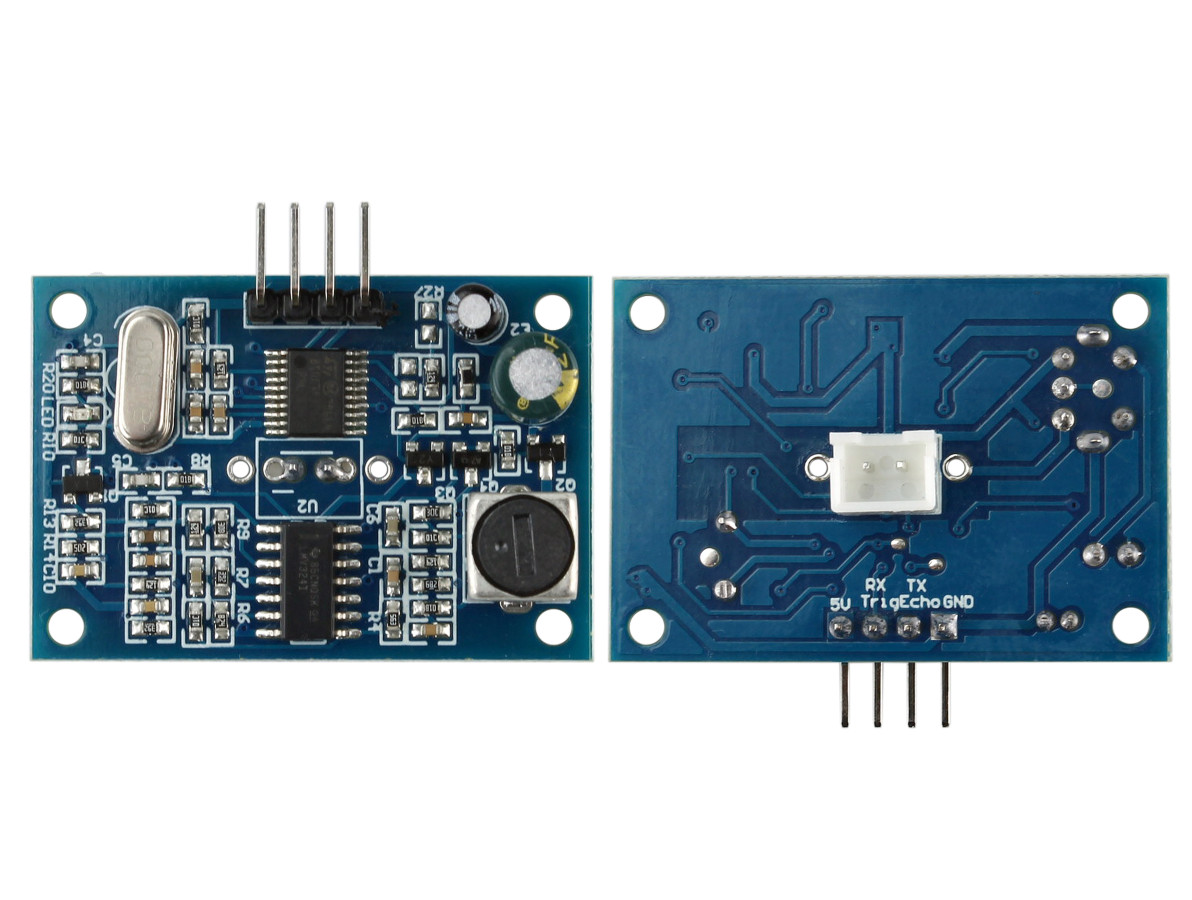

O módulo de controle possui conexão simples com microcontroladores, utilizando os pinos 5V (VCC), Trig (RX), Echo (TX) e GND, permitindo integração em projetos eletrônicos, automação e monitoramento de distância.

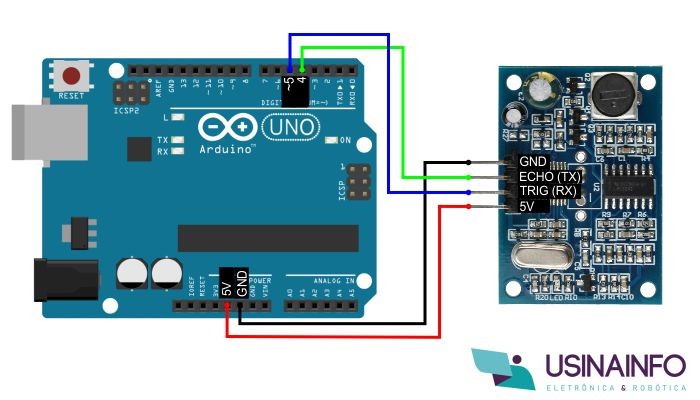

Conexões Sensor Ultrassônico JSN-SR04M-2 com Arduino

Atenção na Instalação

Para obter leituras estáveis com o JSN-SR04M-2, o sensor deve ser instalado em uma base fixa, firme e sem vibração, apontado diretamente para a superfície que será medida.

Como este modelo utiliza apenas um transdutor ultrassônico, ele precisa receber corretamente o retorno do sinal emitido. Pequenos movimentos, vibrações, inclinação do sensor ou instalação fora do alinhamento podem causar falhas na leitura, timeout ou valores retornando 0 cm.

Por esse motivo, o JSN-SR04M-2 não é o modelo mais indicado para medições em movimento, testes segurando o sensor na mão ou aplicações onde o ângulo em relação à superfície muda constantemente. O ideal é trabalhar com o sensor fixado, paralelo à superfície de medição e respeitando a distância mínima de leitura.

Essa característica não indica defeito no produto, mas sim uma condição de uso do modelo. Quando instalado corretamente, o sensor é uma solução prática para aplicações fixas, especialmente em locais onde o transdutor precisa ficar exposto à umidade ou próximo da área de medição.

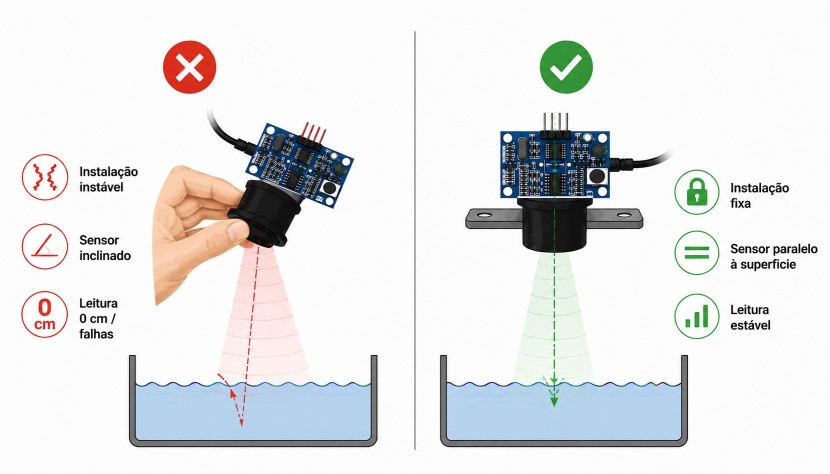

Instalação correta Sensor Ultrassônico JSN-SR04M0-2
