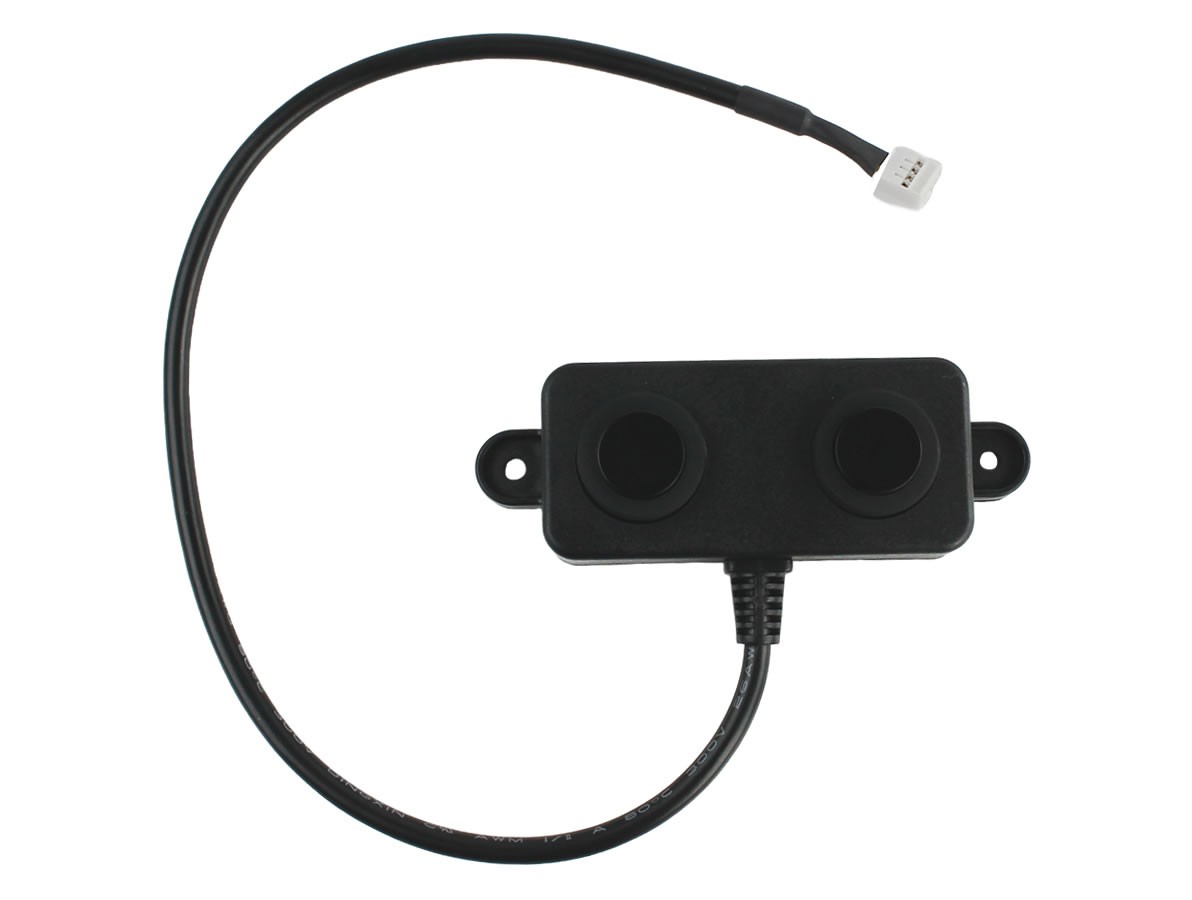

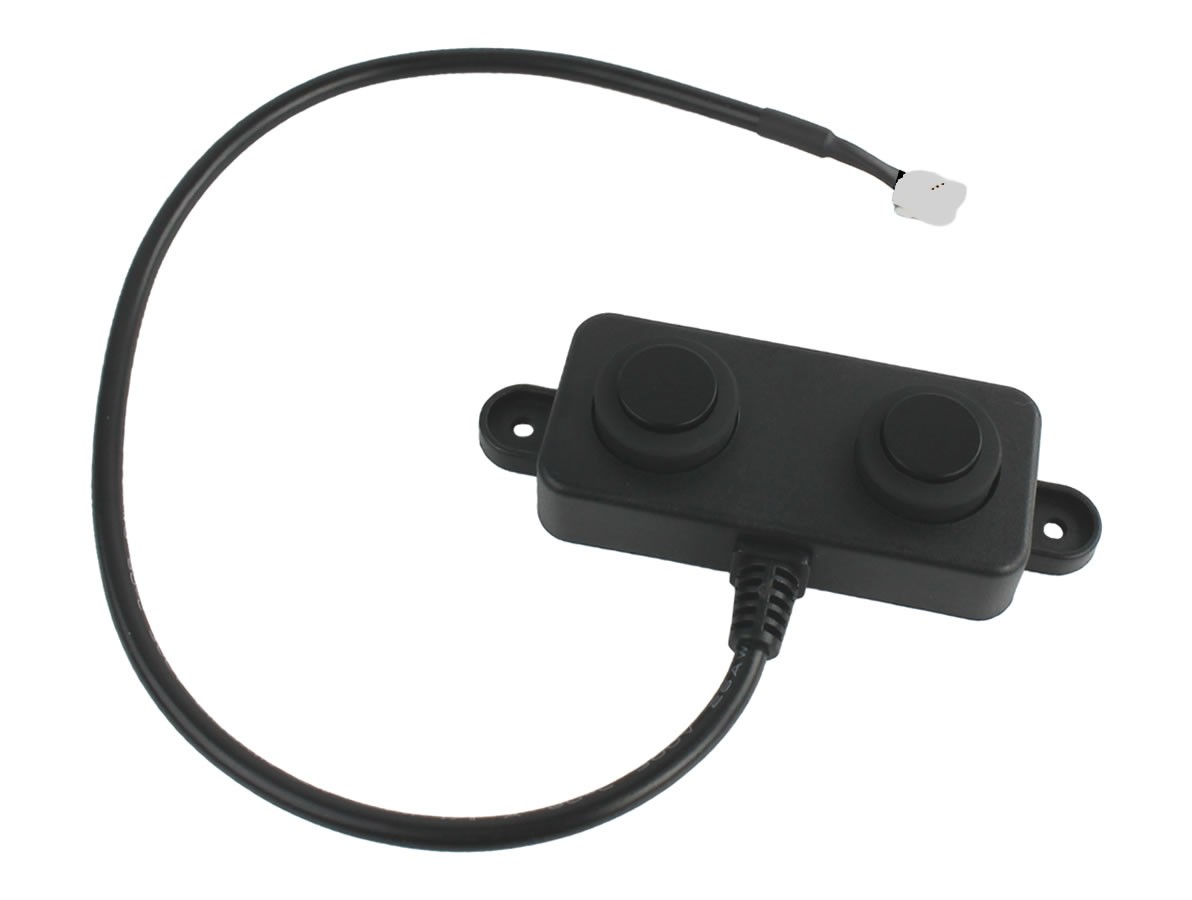

O Sensor Ultrassônico de Distância a Prova D'água Serial é ideal para trabalhar em ambientes úmidos, além da sua grande distância de detecção de 4,5 metros, com leituras via UART/Serial, permitindo fácil integração com microcontroladores.

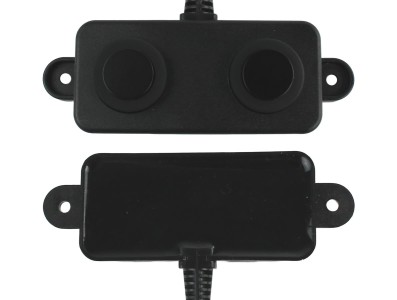

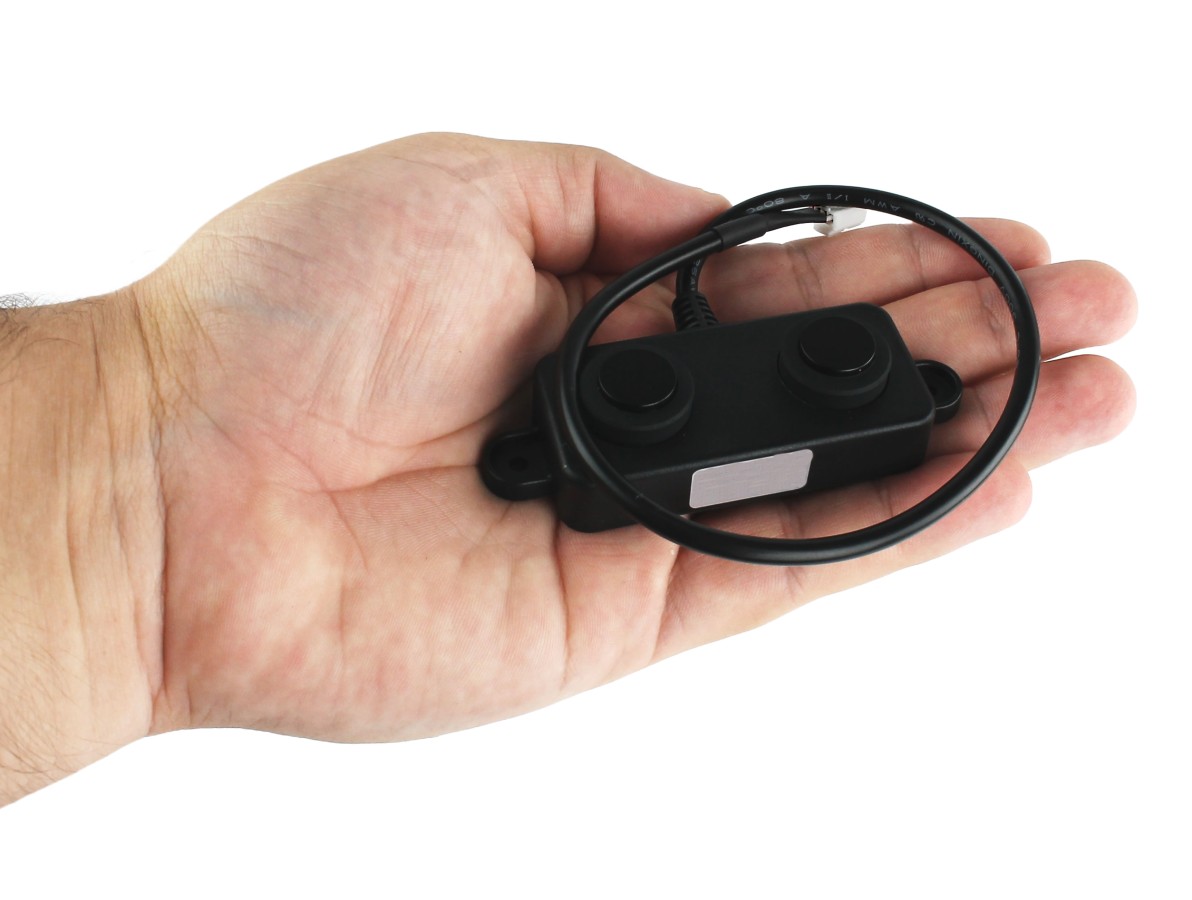

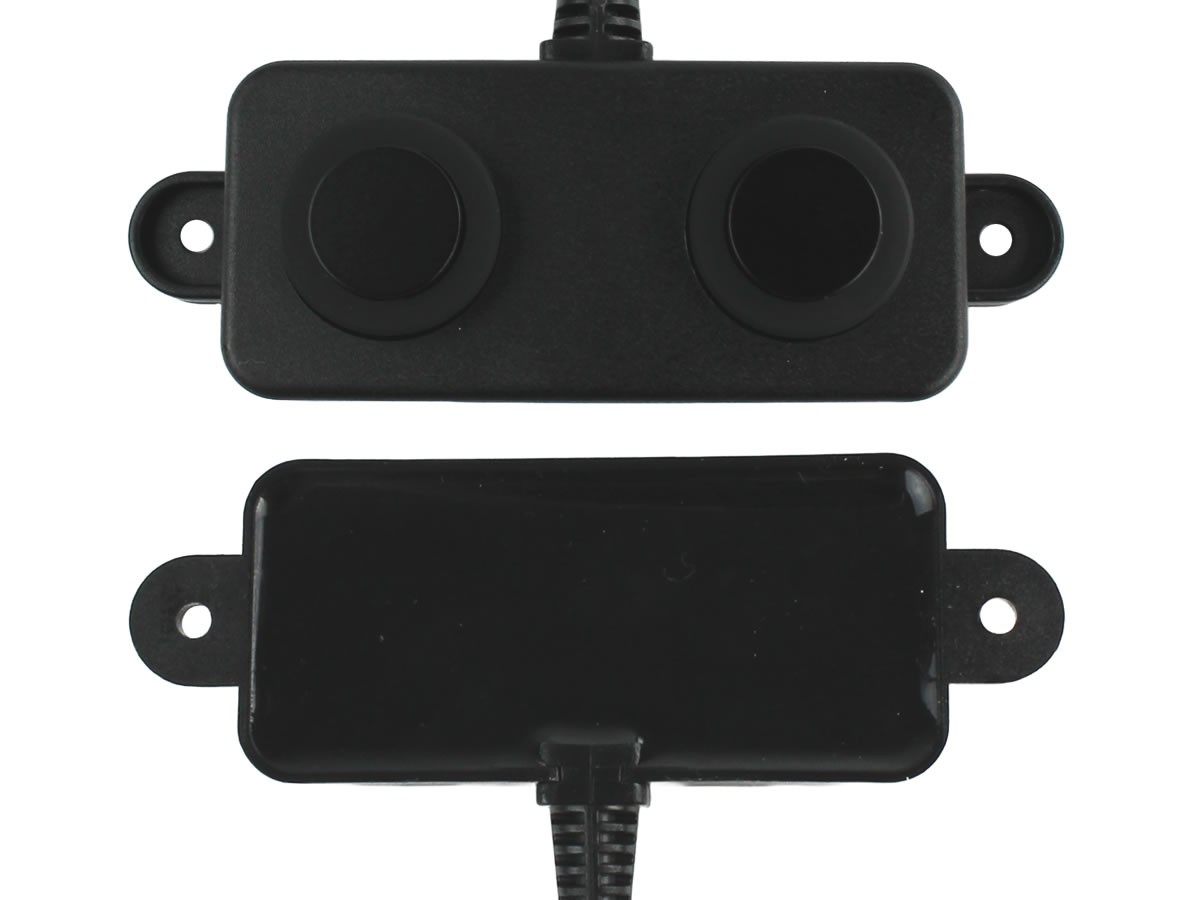

Compacto e bastante robusto com seu encapsulamento impermeável, além de resina na sua parte posterior protegendo de toda água permite alto grau de proteção IP67 e fácil comunicação serial.
![Dimensões do Sensor Ultrassônico de Distância a Prova D'água - [1034032]](https://www.usinainfo.com.br/1034032-thickbox_default/sensor-ultrassonico-de-distancia-a-prova-d-agua-3-450cm-serial.jpg "Dimensões do Sensor Ultrassônico de Distância a Prova D'água - [1034032]")

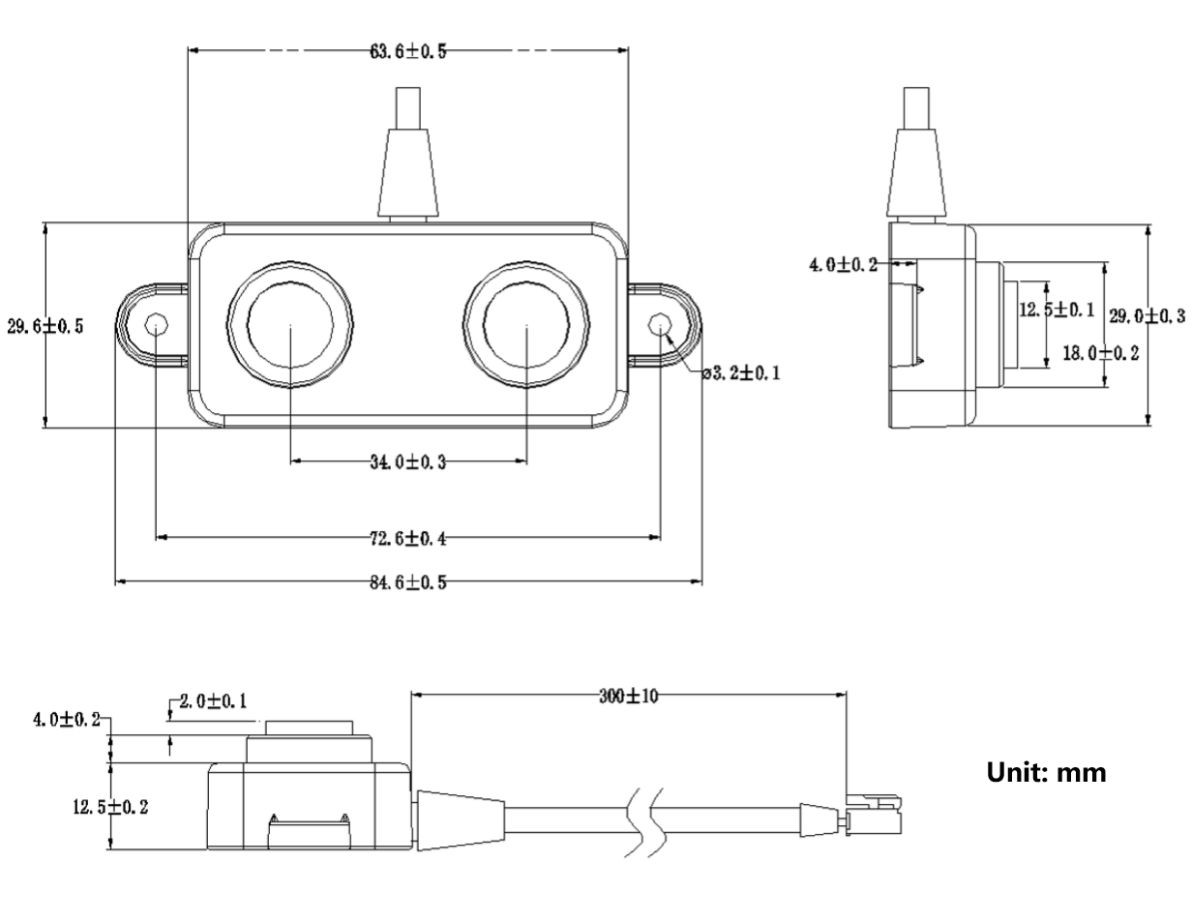

Dimensões do Sensor Ultrassônico de Distância a Prova D'água
![Referência conexões Sensor Ultrassônico de Distância a Prova D'água - [1034033]](https://www.usinainfo.com.br/1034033-prod_slider_home/sensor-ultrassonico-de-distancia-a-prova-d-agua-3-450cm-serial.jpg "Referência conexões Sensor Ultrassônico de Distância a Prova D'água - [1034033]")
Referência conexões Sensor Ultrassônico de Distância a Prova D'água
1 - Vermelho -> VCC (3,3V a 5V)
2 - Preto -----> GND
3 - Amarelo --> RX (Vai no TX do microcontrolador)
4 - Branco ----> TX (Vai no RX do microcontrolador)
Pra integrar com seu microcontrolador basta seguir o esquemático.
![Conexão Sensor de Distância a Prova D'água com Arduino - [1034035]](https://www.usinainfo.com.br/1034035-infografico/sensor-ultrassonico-de-distancia-a-prova-d-agua-3-450cm-serial.jpg "Conexão Sensor de Distância a Prova D'água com Arduino - [1034035]")

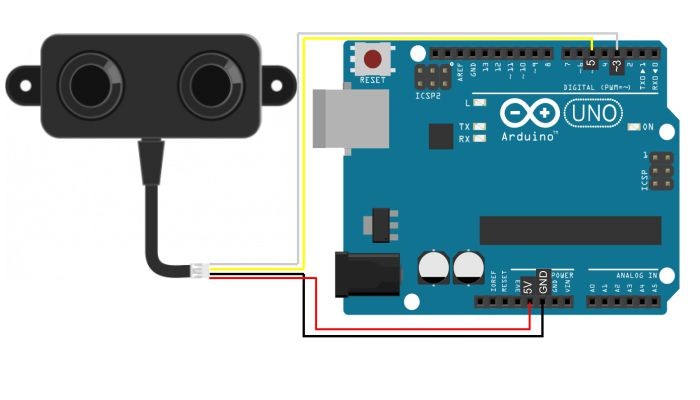

Conexão Sensor de Distância a Prova D'água com Arduino
![Conexão Sensor de Distância a Prova D'água com ESP32 - [1034036]](https://www.usinainfo.com.br/1034036-infografico/sensor-ultrassonico-de-distancia-a-prova-d-agua-3-450cm-serial.jpg "Conexão Sensor de Distância a Prova D'água com ESP32 - [1034036]")

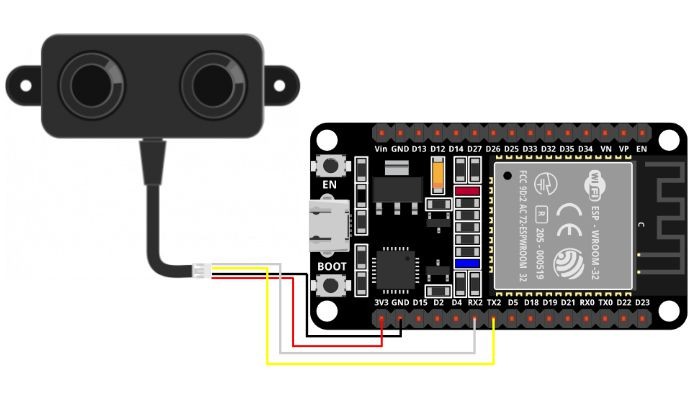

Conexão Sensor de Distância a Prova D'água com ESP32
Lembrando que o ESP32 utiliza as GPIO 16 como RX e 17 como TX, e estas portas no ESP32 CAM não podem ser utilizadas por estarem conectadas a PSRAM, sendo necessário adaptar com a biblioteca SoftwareSerial.
Seu funcionamento é simples, ele emite sinais ultrassônicos que refletem no objeto a ser atingido e retornam ao sensor, estimando a distância do alvo, utilizando o tempo que o sinal percorre, podendo ser utilizado para detecção de objetos, controle de tráfego, segurança e etc.
OBS: O sensor de distância em questão é projetado para operar de maneira eficiente quando fixado em um local estável. Sua precisão e desempenho ideal são alcançados quando posicionado de forma estática, garantindo medidas mais precisas e consistentes. Qualquer movimento ou instabilidade no posicionamento do sensor pode comprometer a precisão das leituras de distância, tornando crucial a sua instalação em um ambiente estável.
Além disso vale salientar que superfícies que abafam o som como espumas ou outros muito rugosos irão prejudicar a medição devido ao fato de ser medido com ondas sonoras.
| Modelo | A02YYUW/A0221AU |
|---|---|
| Tensão | DC 3,3 a 5V |
| Corrente Standby | ≤ 5mA |
| Corrente de trabalho | ≤8mA |
| Faixa de distância para objetos planos | 3-450cm |
| Zona cega | 3cm |
| Comunicação | Serial |
| Configuração Serial | Baud rate - 9600 bps / Data bits - 8 / Paridade - NONE / Stop bit - 1 |
| Tempo de resposta | 100-300ms |
| Frequência | 40KHz |
| Temperatura de operação | -15 a 60°C |
| Ângulo de detecção | 60° |
| Proteção | IP67 |
| Comprimento do cabo do sensor | 30 cm |
| Dimensões do módulo (CxLxE) | 84,6x29,6x18,5mm |
| Peso | 41g |
Comentários
Não montei no local mas pelos testes a leitura e bem precisa.
Bom dia, gostaria de utilizá-lo conectado a um rover (pequeno barco) onde ele estaria apontado para baixo na água salgada aferindo a presença ou não de peixes. Há problemas? É resistente o suficiente, aguardo, obrigado.
Bom dia Marcos!
Projeto bastante interessante, nós nunca realizamos estes testes, mas encontramos alguns testes que é possível, porém não sabemos afirmar se irá conseguir detectar peixes especificamente.
Eu sugeria testar com o sensor abaixo, pois este escolhido tem saída serial, teria que verificar se a conversão dos valores em mm dele no ar, seria linear para poder converter em distâncias em baixo da água.
