Manual Sensor Ultrassônico RS485 V2
O Sensor Ultrassônico de Distância RS485 IP67 25 a 600cm 5V – DJLK-003B2 é ideal para aplicações onde é necessário medir distâncias de forma precisa e sem contato físico com o objeto. Utilizando pulsos ultrassônicos de 40kHz, ele calcula o tempo de retorno do sinal refletido para determinar a distância até a superfície.
Projetado para ambientes industriais e externos, o sensor conta com invólucro robusto e grau de proteção IP67, sendo totalmente à prova d’água e resistente a poeira. Isso o torna uma ótima escolha para medição de nível em reservatórios, silos, caixas d’água e aplicações em automação.
![Dimensões e Instalação Sensor Ultrassônico de Distância RS485 - [1036168]](https://www.usinainfo.com.br/1036168-infografico/sensor-ultrassonico-de-distancia-rs485-ip67-25-a-600cm-5v-djlk-003b2.jpg "Dimensões e Instalação Sensor Ultrassônico de Distância RS485 - [1036168]")

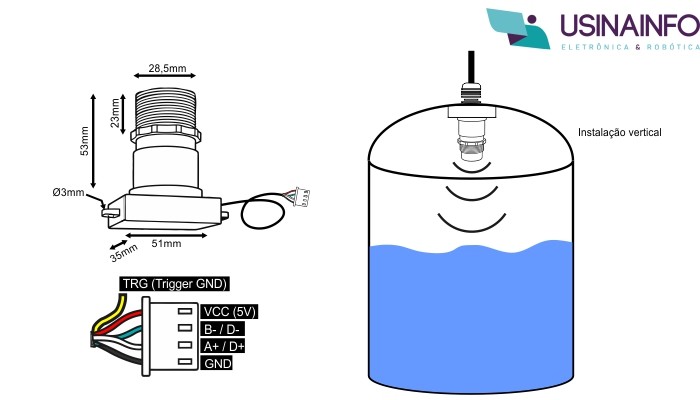

Dimensões e Instalação Sensor Ultrassônico de Distância RS485
A instalação do sensor é simples, contando com rosca e aberturas para parafusos M3, o que permite fixação direta em tampas, painéis ou suportes. O cabo de 37cm com quatro vias já vem pronto para conexão, sua alimentação é feita com 5V.
![Conexão Sensor Ultrassônico de Distância RS485 com computador utilizando Conversor USB - [1036170]](https://www.usinainfo.com.br/1036170-infografico/sensor-ultrassonico-de-distancia-rs485-ip67-25-a-600cm-5v-djlk-003b2.jpg "Conexão Sensor Ultrassônico de Distância RS485 com computador utilizando Conversor USB - [1036170]")

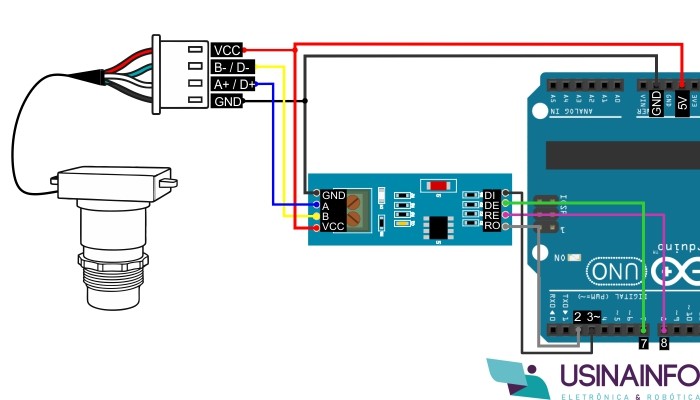

Conexão Sensor Ultrassônico de Distância RS485 com Arduino utilizando Conversor RS485
A interface de comunicação é feita via RS485 com protocolo Modbus RTU, o que garante maior imunidade a ruídos e permite longas distâncias de transmissão.
![Conexão Sensor Ultrassônico de Distância RS485 com Arduino utilizando Conversor RS485 - [1036169]](https://www.usinainfo.com.br/1036169-infografico/sensor-ultrassonico-de-distancia-rs485-ip67-25-a-600cm-5v-djlk-003b2.jpg "Conexão Sensor Ultrassônico de Distância RS485 com Arduino utilizando Conversor RS485 - [1036169]")

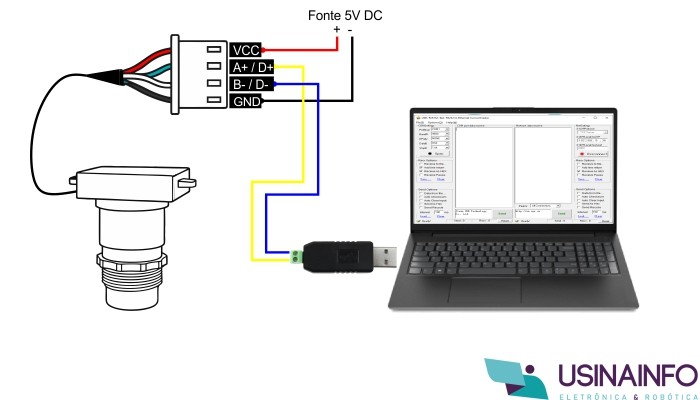

Conexão Sensor Ultrassônico de Distância RS485 com computador utilizando Conversor USB
Acesse o nosso blog e descubra como utilizar o melhor software para testes RS485.
Outro ponto positivo é seu baixo consumo de corrente, em torno de 20mA, e tempo de resposta de aproximadamente 100ms, tornando-o adequado para leituras frequentes em sistemas embarcados. O sensor é configurado com parâmetros seriais padrão: 9600 bps, 8 data bits, 1 stop bit, sem paridade, garantindo compatibilidade com a maioria dos sistemas de automação.
Atenlçao:
Ao mudar o endereço, caso envie os comandos incorretamente ele irá responder fora do padrão, tenha atenção na hora da troca do endereço, se possível voltando ao padrão 0xFF novamente. Consulte o manual para maiores detalhes.
CARACTERÍSTICAS:
- Sensor Ultrassônico de distância a Prova d'água;
- Sensor Ultrassônico Impermeável;
- Ideal para ambientes úmidos;
- Fácil integração em ambientes industriais com CLP;
- Distância de detecção de até até 6m;
- Baixo consumo de energia;
- Com aberturas para parafusos M3;
- Não é Modbus RTU.
Manual Sensor Ultrassônico RS485 V2
ESPECIFICAÇÕES:
- Modelo: DJLK-003B2;
- Interface: RS485;
- Tensão de alimentação: 5V DC;
- Detecção de distância: 25 a 600cm;
- Corrente de trabalho: ~20mA;
- Precisão: 1 a 2cm;
- Cabos:
- Vermelho - 5V
- Preto - GND
- Branco - A
- Verde - B
- Comprimento do cabo: ~37cm;
- Ângulo de abertura: 20°;
- Configuração Serial: Baud rate - 9600 bps / Data bits - 8 / Paridade - NONE / Stop bit - 1
- Tempo de resposta: ~100ms;
- Frequência: 40 KHz;
- Grau de proteção: IP67;
- Temperatura de trabalho: -15°C a 60°C;
- Umidade de trabalho: < 80% RH;
- Diâmetro da rosca: 28,5mm;
- Área útil da rosca: ~23mm;
- Abertura parafuso: 3mm;
- Dimensões(CxLxA): 51x35x72mm (sem o encaixe dos parafusos M3);
- Peso: 61g
