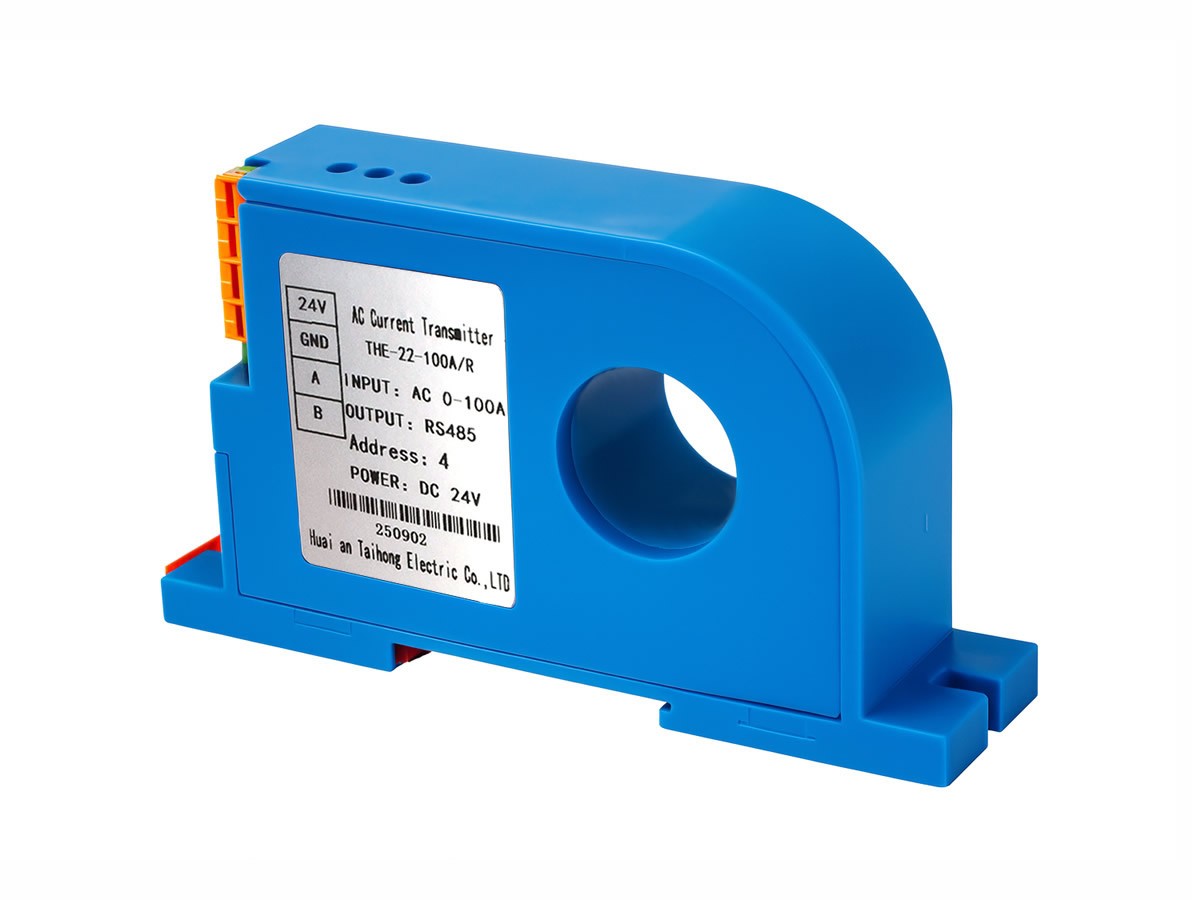

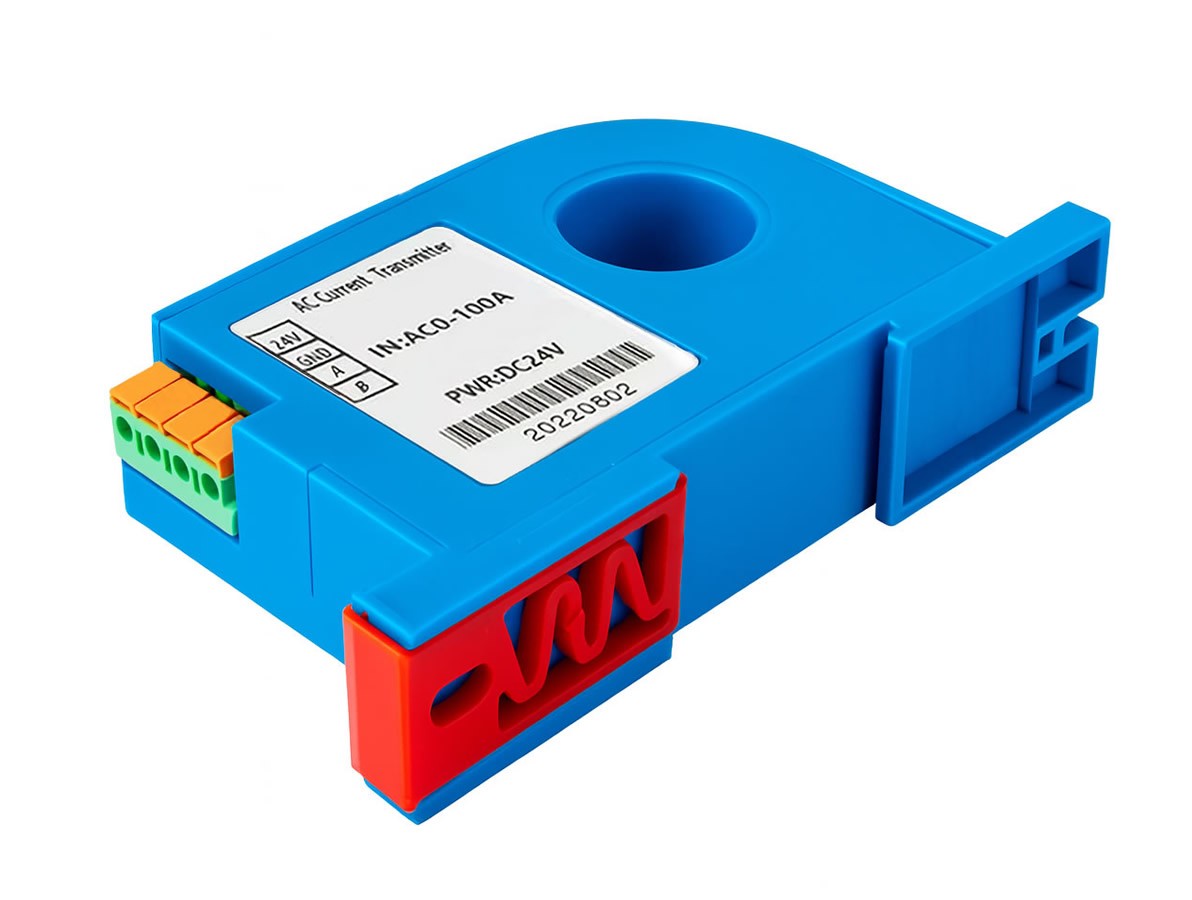

Transformador de Corrente TC 100A AC com Saída RS485 para Trilho Din / Sensor de Corrente

O Transformador de Corrente 100A AC com Saída RS485 para Trilho Din é um dispositivo desenvolvido para monitorar com precisão a corrente alternada em sistemas elétricos, permitindo a leitura remota através do protocolo Modbus RTU.
Projetado para aplicações industriais e de automação, ele combina alta precisão, comunicação digital confiável e instalação prática em trilho DIN padrão, tornando-se ideal para painéis elétricos e sistemas de supervisão.

Seu funcionamento baseia-se na medição indireta de corrente alternada através de um núcleo de passagem, garantindo isolação galvânica entre o circuito medido e o circuito de saída. Essa isolação protege o sistema de controle contra picos de tensão e interferências, mantendo a integridade dos dados.

O dispositivo realiza medições com faixa nominal de até 100A AC, com suporte a sobrecarga momentânea de até 10 vezes a corrente nominal, e fornece leitura digital proporcional via interface RS485 half-duplex, compatível com a maioria dos CLPs, controladores e sistemas SCADA.
A leitura é feita por meio de comandos Modbus padrão, permitindo integração simples e direta com plataformas industriais já existentes.

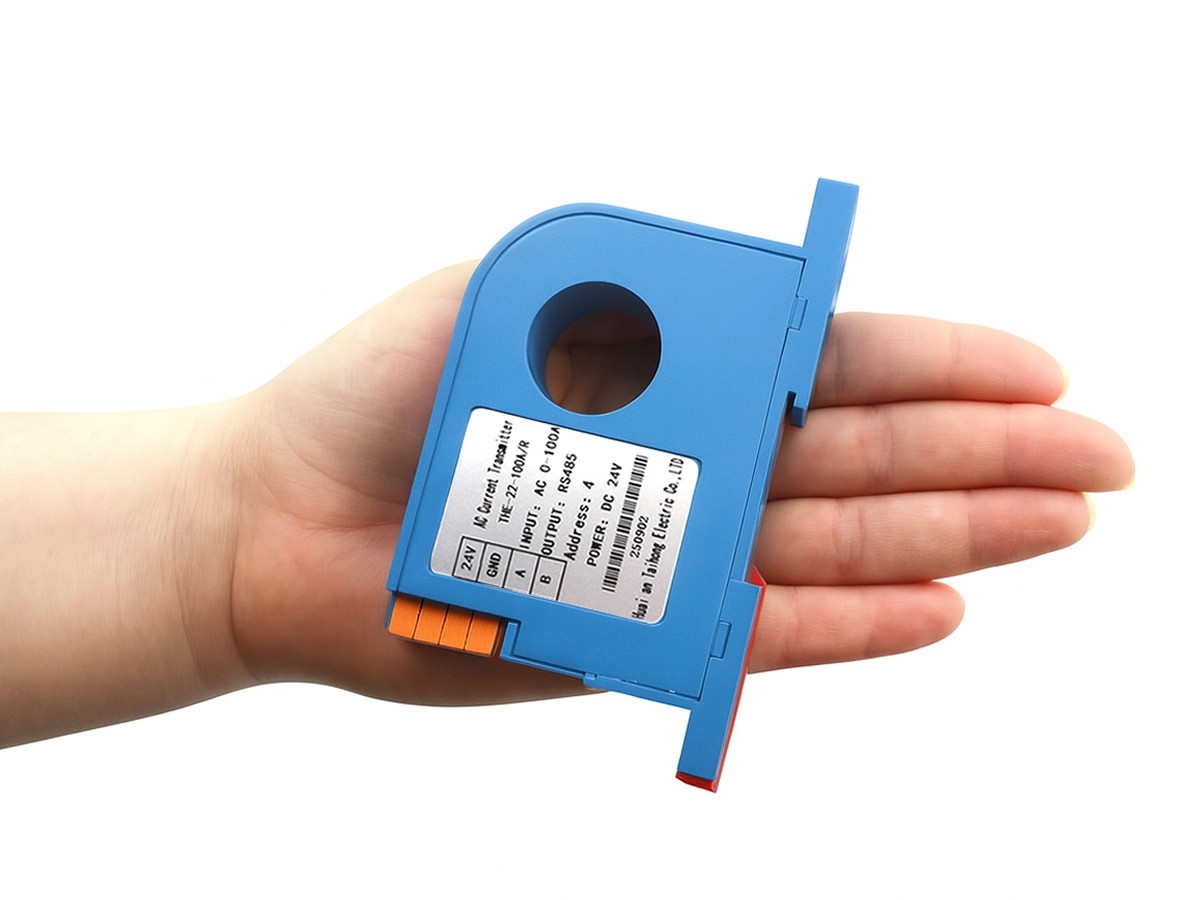

A instalação é facilitada por seu design compacto e encaixe para trilho DIN de 35mm, dispensando adaptações. A alimentação do módulo é feita em 24V DC, com baixo consumo de corrente e tempo de resposta inferior a 200ms, garantindo medições rápidas e estáveis.

Este modelo conta com alta precisão (0,5%), boa linearidade e ampla faixa de operação de temperatura, podendo ser utilizado em diferentes ambientes industriais.

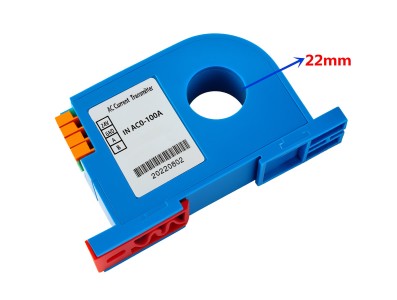

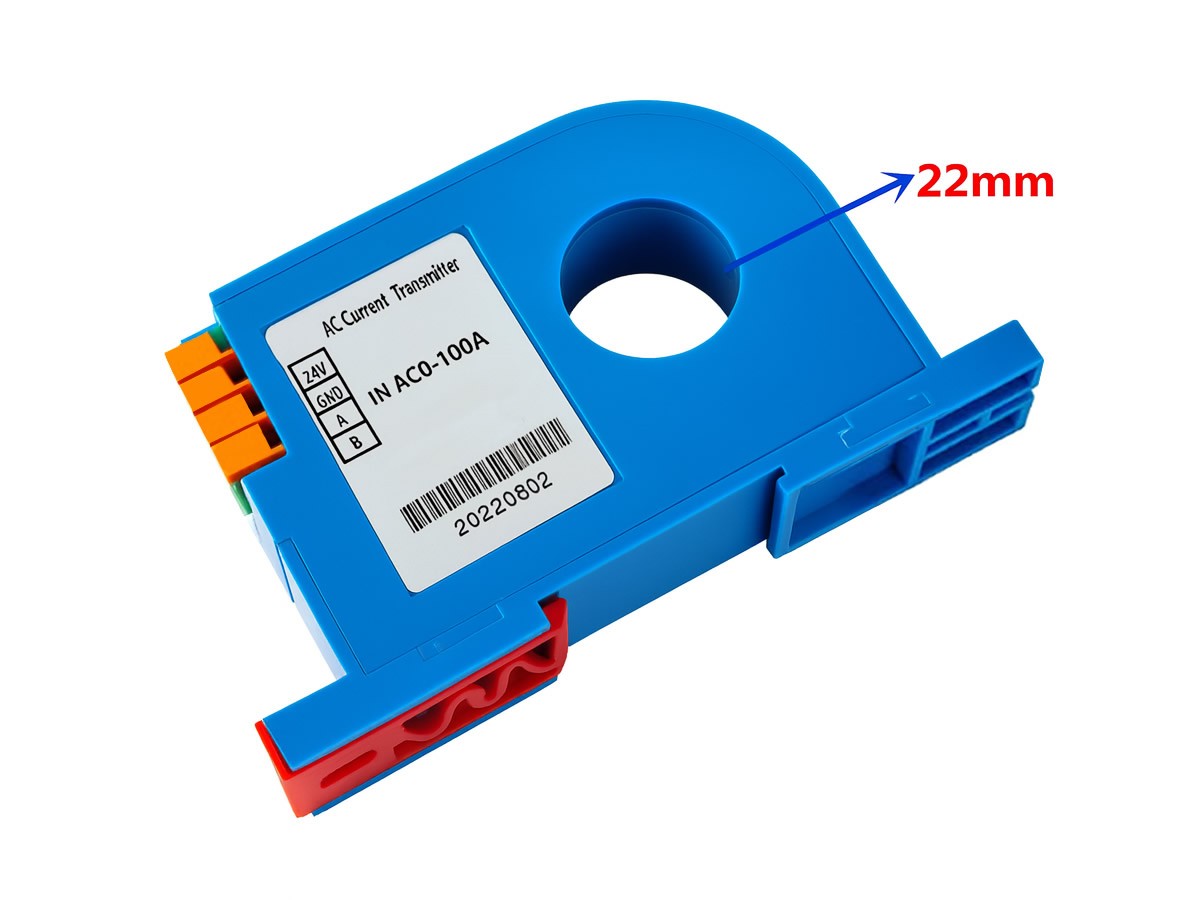

Além disso, seu núcleo de passagem de 22mm permite acomodar condutores de diversas bitolas, ampliando sua versatilidade de uso.

O Transformador de Corrente RS485 100A AC é uma solução robusta e moderna para projetos de monitoramento energético, automação predial e controle de consumo, unindo durabilidade e tecnologia de comunicação industrial em um único dispositivo.

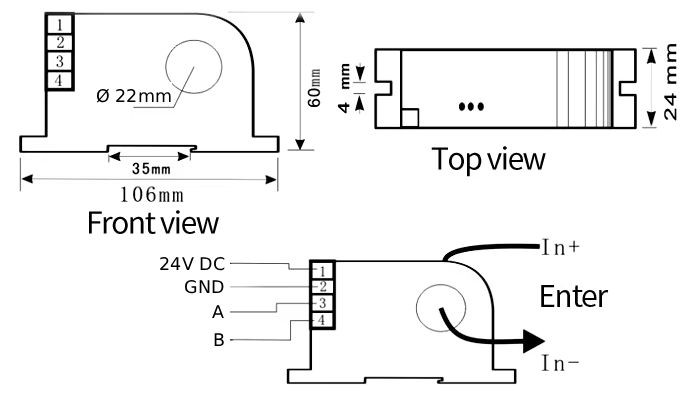

Dimensões Transformador de Corrente TC 100A AC com Saída RS485 para Trilho Din

Comandos RS485

Para realizar a leitura do módulo utilize o comando abaixo:
04 03 00 00 00 01 84 5F

Resposta:
04 03 02 20 6C 6D A9

20 6C = 8300 / 100 = 83,00A

Ou seja, basta dividir o valor da leitura por 100 e iremos obter o valor medido em corrente.
