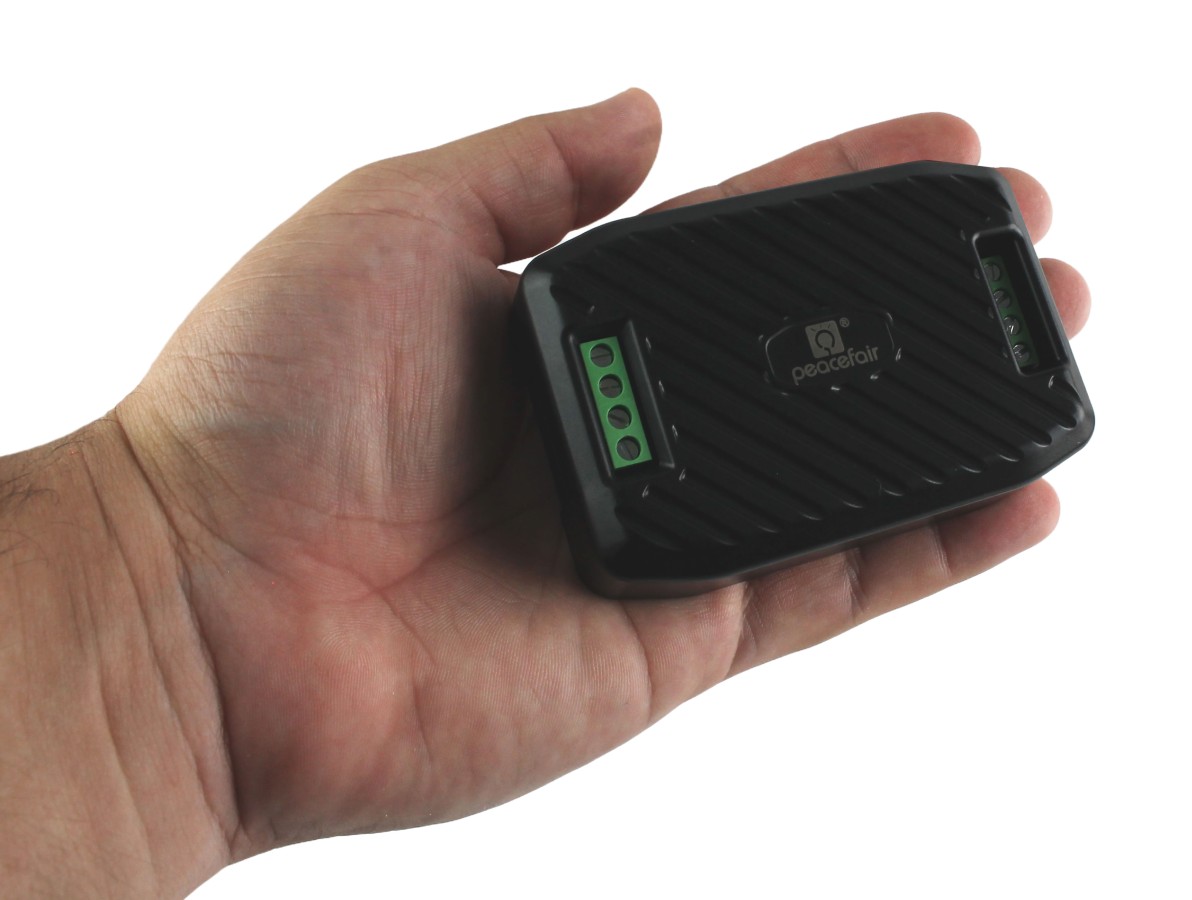

Testador de medicao de bateria PZEM-016 + TC de abertura e fechamento (100A) Ver ampliado

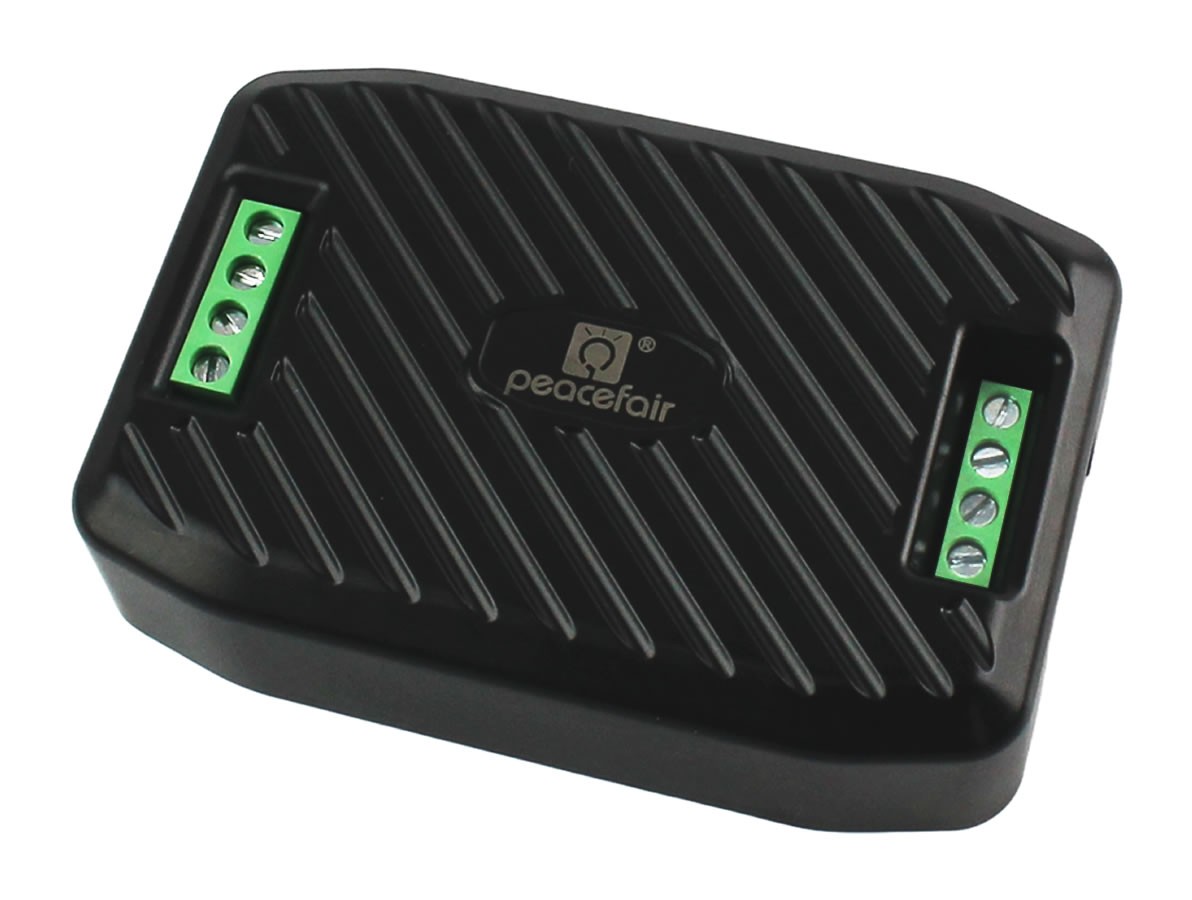

Medidor de Energia Modbus RS485 PZEM-016 80~260VAC 100A + TC - Peacefair

10155
Novidade Poucas Unidades
R$ 154,12
no pix/boleto
ou R$ 162,23 no cartão
Quantidade:Qtd:

O Frete será calculado no carrinho
Download Código Exemplo Arduino

O Medidor de energia PZEM-016 - Peacefair é um dispositivo avançado que mede tensão, corrente, potência, consumo, frequência e fator de potência, além de possuir configuração de alarme. Suporta correntes de até 100A, destacando-se como o mais completo da categoria.

Ele utiliza comunicação RS485, permitindo fácil integração com diversos microcontroladores e dispositivos por meio do protocolo Modbus. Essa característica torna a comunicação eficiente e compatível com inúmeras aplicações.

O transformador de corrente do PZEM-016 é projetado para abrir e medir sem a necessidade de desconectar ou cortar cabos, facilitando a instalação em qualquer circuito existente. Essa facilidade de uso é um diferencial importante, especialmente em instalações complexas.

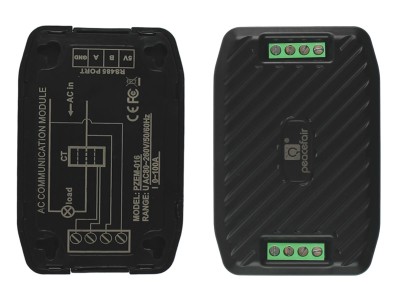

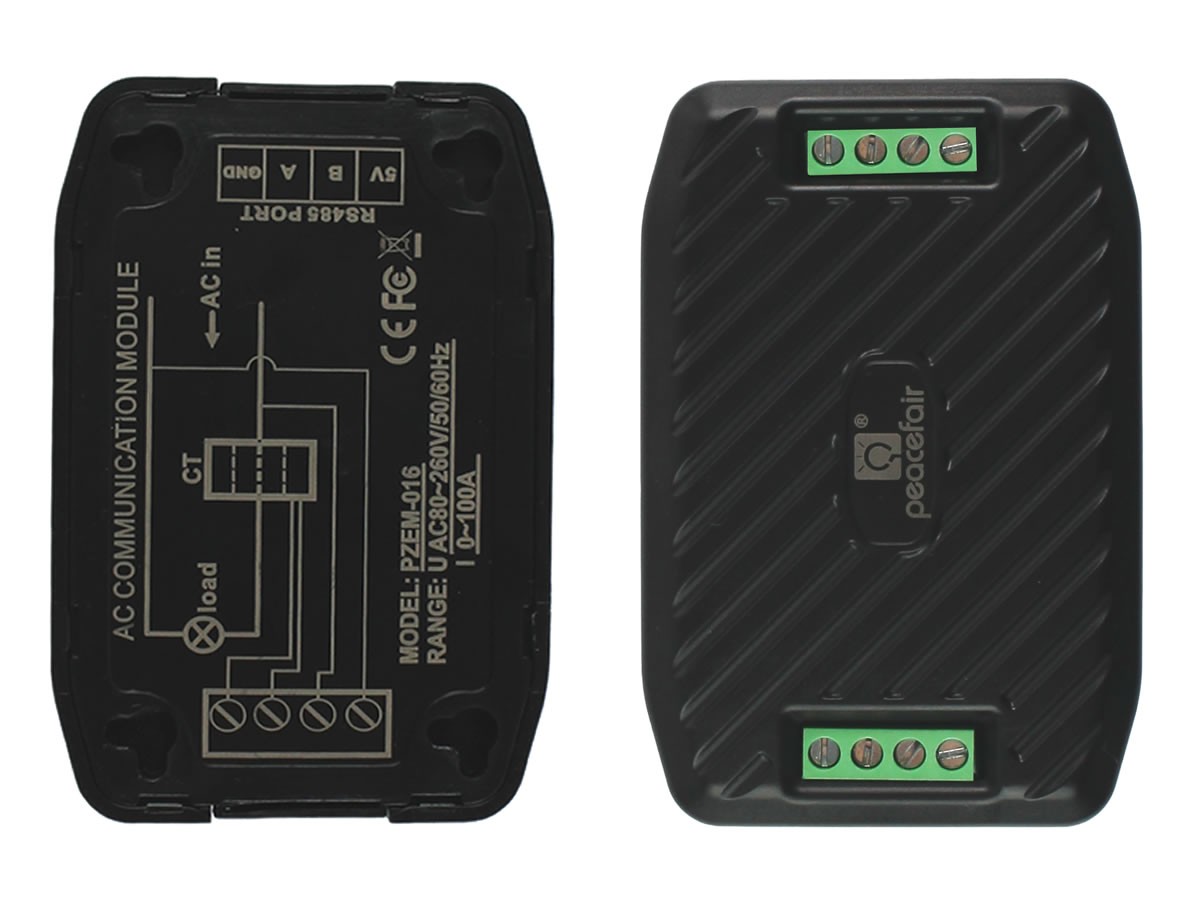

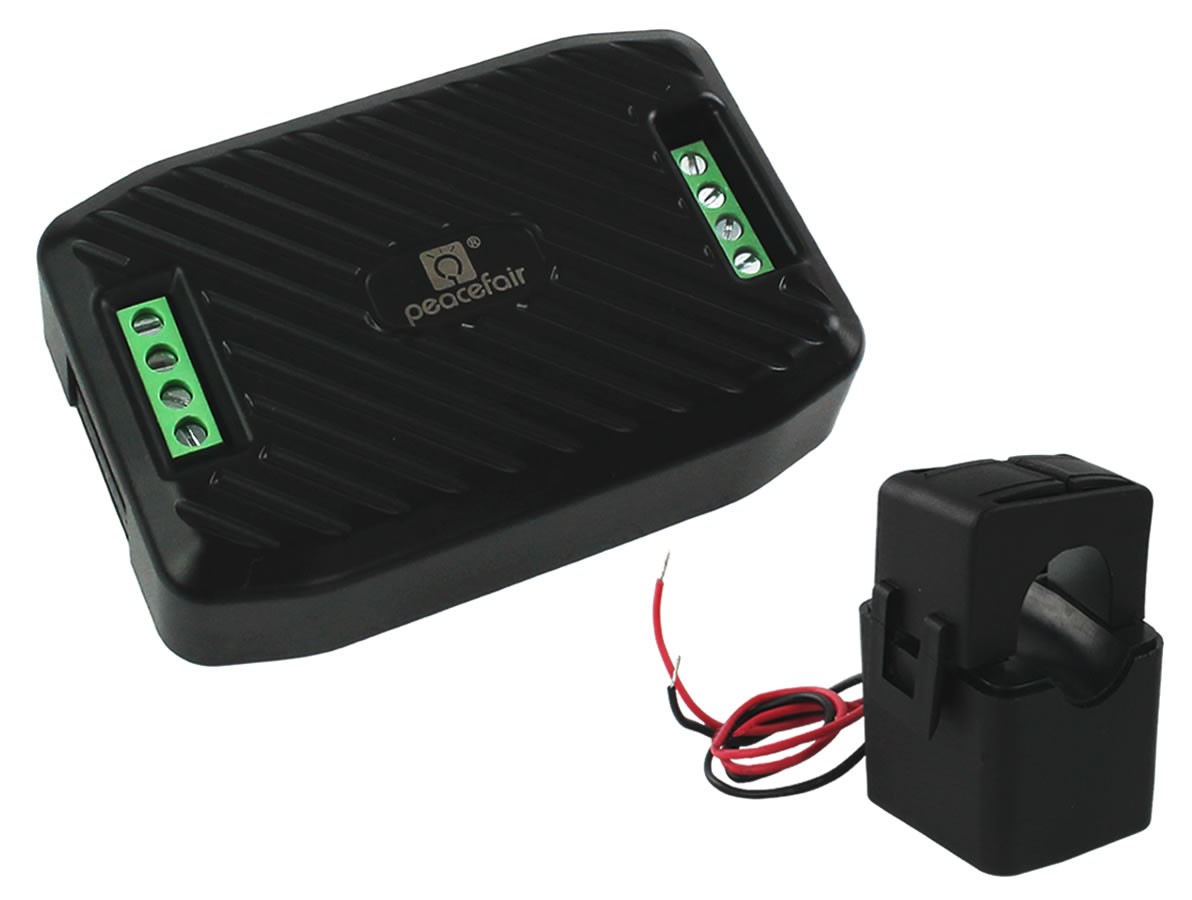

Testador de medicao de bateria PZEM-016 + TC de abertura e fechamento (100A) - [1034113]

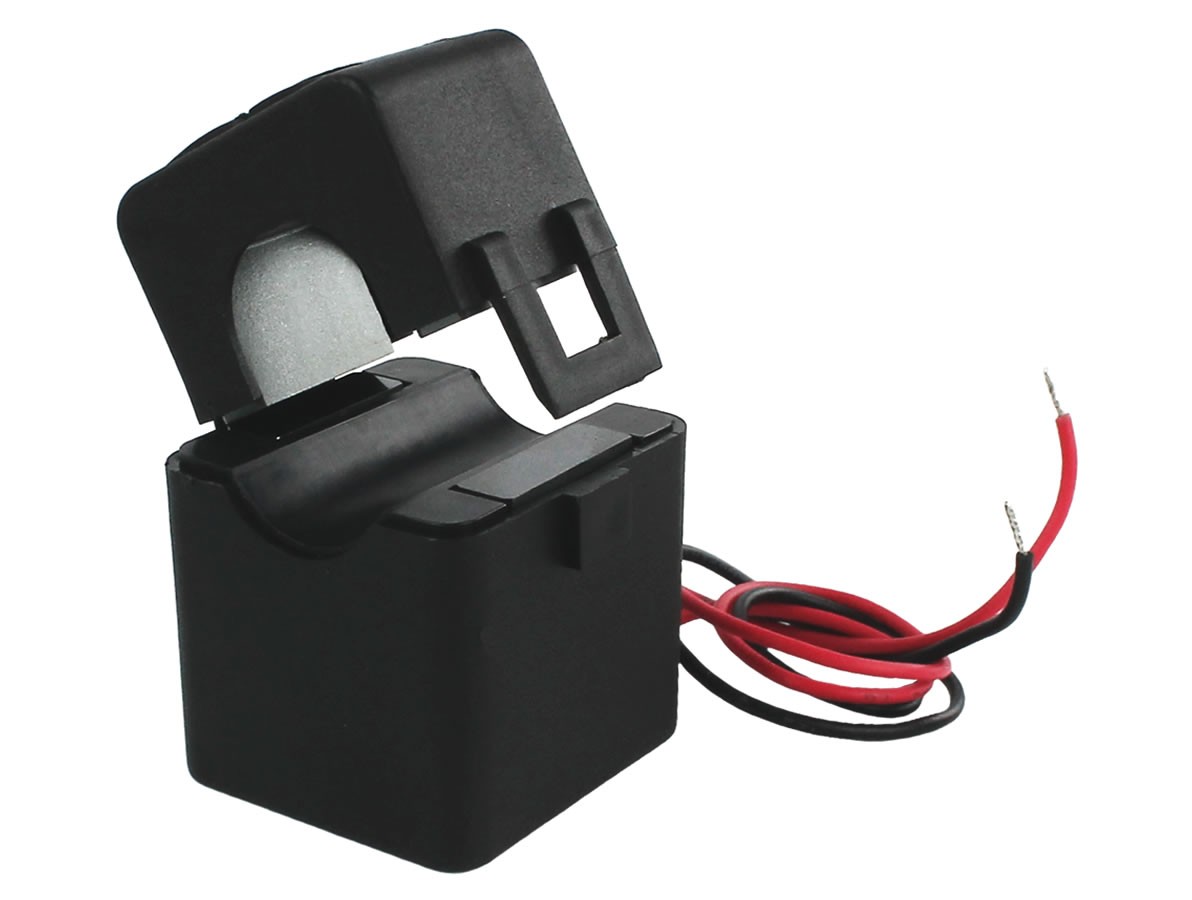

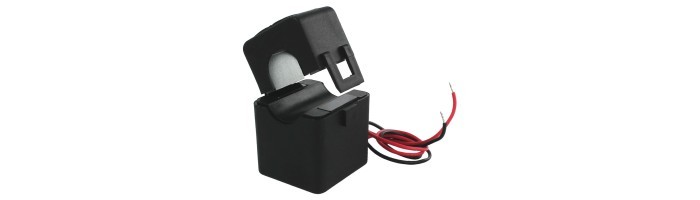

Transformador de Corrente destacável

Este dispositivo oferece alta precisão em suas medições, fornecendo dados confiáveis para monitoramento e registro (datalogger). Com esses dados detalhados, é possível ter um controle rigoroso do consumo de energia em sua residência ou empresa.

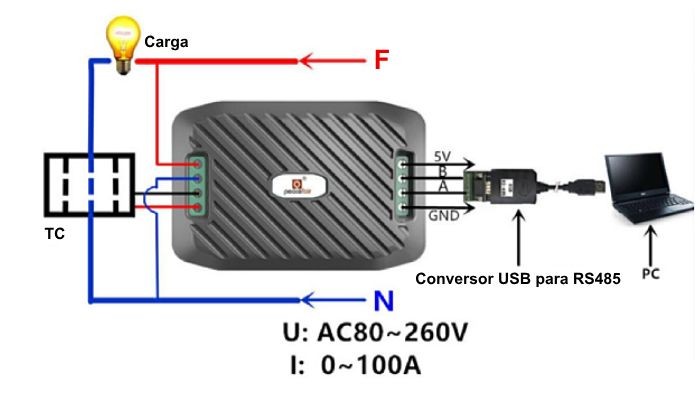

Diagrama de conexões multimedidor PZEM-016 - [1034115]
Diagrama de conexões Medidor de Energia PZEM-016

Exemplo de consulta dos dados:
01 04 00 00 0A 70 0D


Sequência hexadecimal para solicitação dos dados do Medidor de Energia PZEM-016


Exemplo de resposta recebida:
01 04 14 08 92 00 00 00 00 00 00 00 00 00 04 00 00 02 57 00 00 00 00 A6 83


Sequência hexadecimal de resposta do Medidor de Energia PZEM-016

O Medidor de Energia PZEM-016 conta com um software para teste, permitindo fácil leitura dos dados via computador. Utilizando o protocolo RS485, é possível transmitir dados a longas distâncias, garantindo a versatilidade e eficiência do dispositivo.

O multimedidor pode ser integrado facilmente com microcontroladores como o Arduino utilizando um conversor serial para RS485.

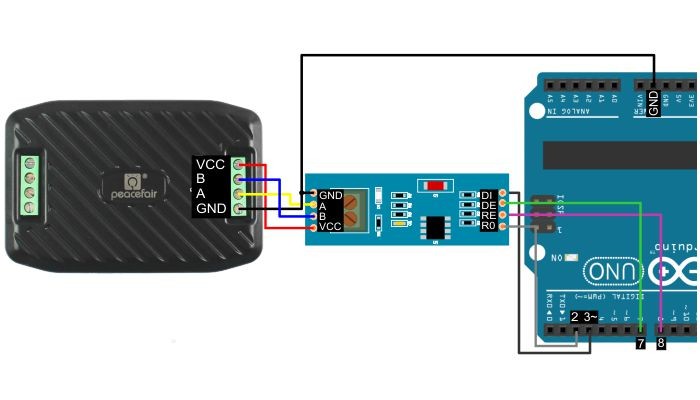

Conexão PZEM-016 RS485 com Arduino - [1034120]
Conexão PZEM-016 RS485  com Arduino

Com sua ampla gama de funcionalidades e alta precisão, o Medidor de Energia PZEM-016 - Peacefair é uma escolha ideal para monitoramento de energia. Sua capacidade de integração e facilidade de instalação o tornam indispensável para quem busca controle detalhado e eficiente do consumo energético.

Software do Fabricante

Para utilizar o software fornecido pela fabricante, antes é necessário executar como administrador o arquivo "run.bat", aguardar a mensagem de sucesso e abrir o programa normalmente, escolher a porta em "Set COM Port" e clicar em "Start Measure".

Você obtém os dados rapidamente, consegue zerar o consumo registrado pelo módulo utilizando suas funções e calibrar.

Sendo uma maneira fácil e rápida de testar seu módulo.



CARACTERÍSTICAS:

- Medidor de energia PZEM-016;
- Protocolo RS485 Modbus;
- Medição de corrente, tensão, potencia, fator de potencia, frequência e consumo;
- Ampla faixa de medição;
- Alta precisão;
- Medição indireta de corrente;
- Acompanha Transformador de Corrente;
- Download Manual;
- Download Programa para Testes.

Download Código Exemplo Arduino

ESPECIFICAÇÕES:

- Modelo: PZEM-016;
- Marca: Peacefair;
- Tensão de alimentação: 80 - 260V AC;
- Protocolo: RS845 Modbus;
- Medição Tensão: 80 - 260V AC;
- Medição Corrente: 0,001A - 100A AC;
- Medição Potência ativa: 0,4 - 23kW;
- Medição Fator de potência: 0,00 - 1,00;
- Medição de frequência: 45Hz - 65Hz;
- Medição de consumo: 0 - 9999,99kWh;
- Com transformador de corrente: Sim;
- Diâmetro máximo do cabo: 15mm;
- Dimensões(CxLxA): ~61x90x23mm;
- Peso: 157g;
