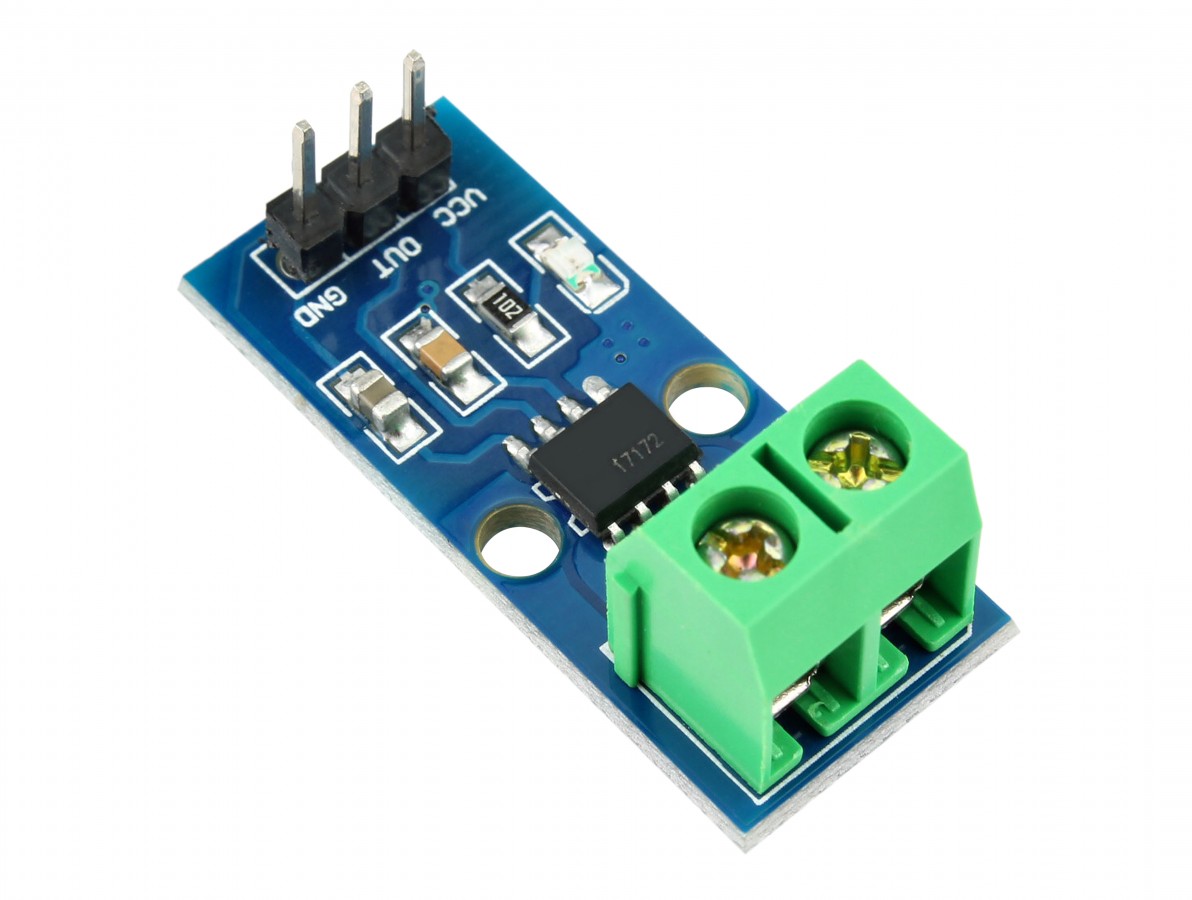

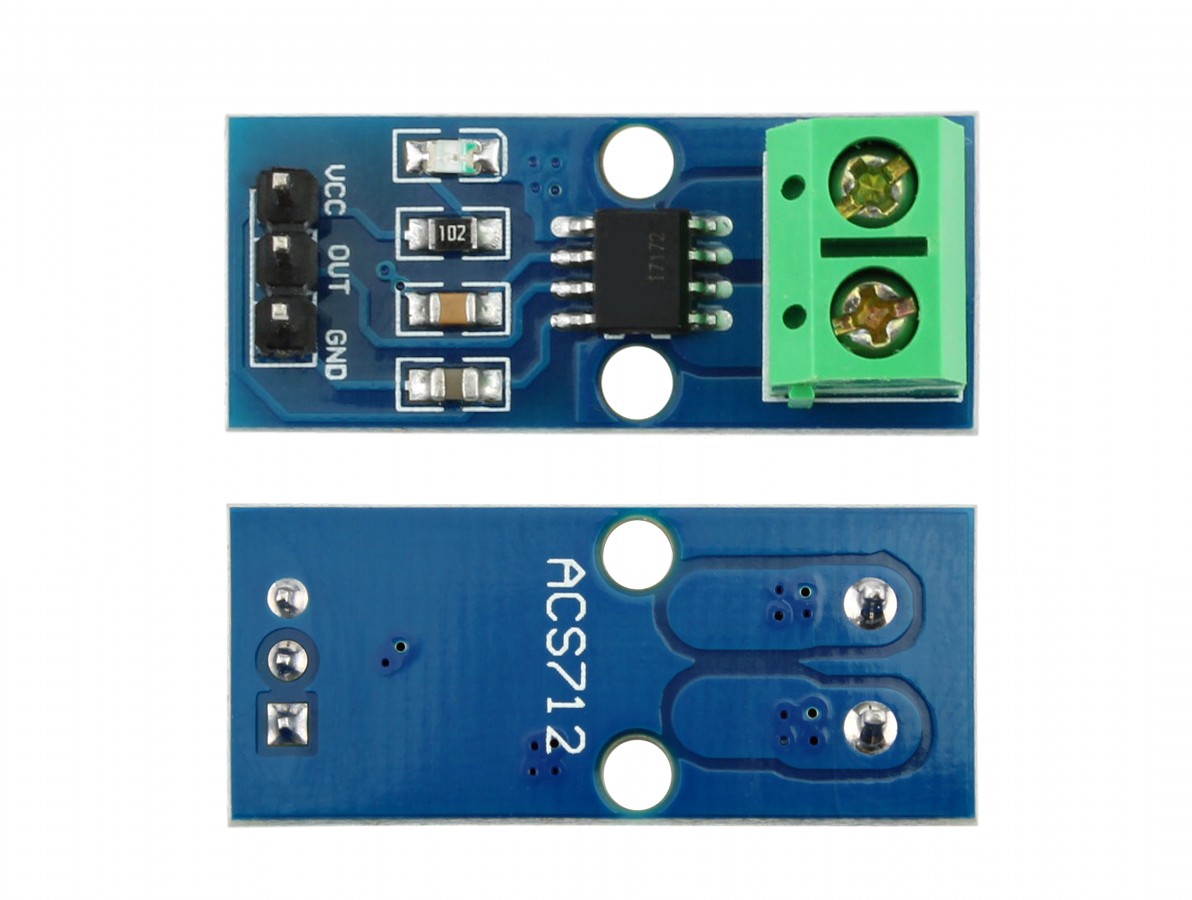

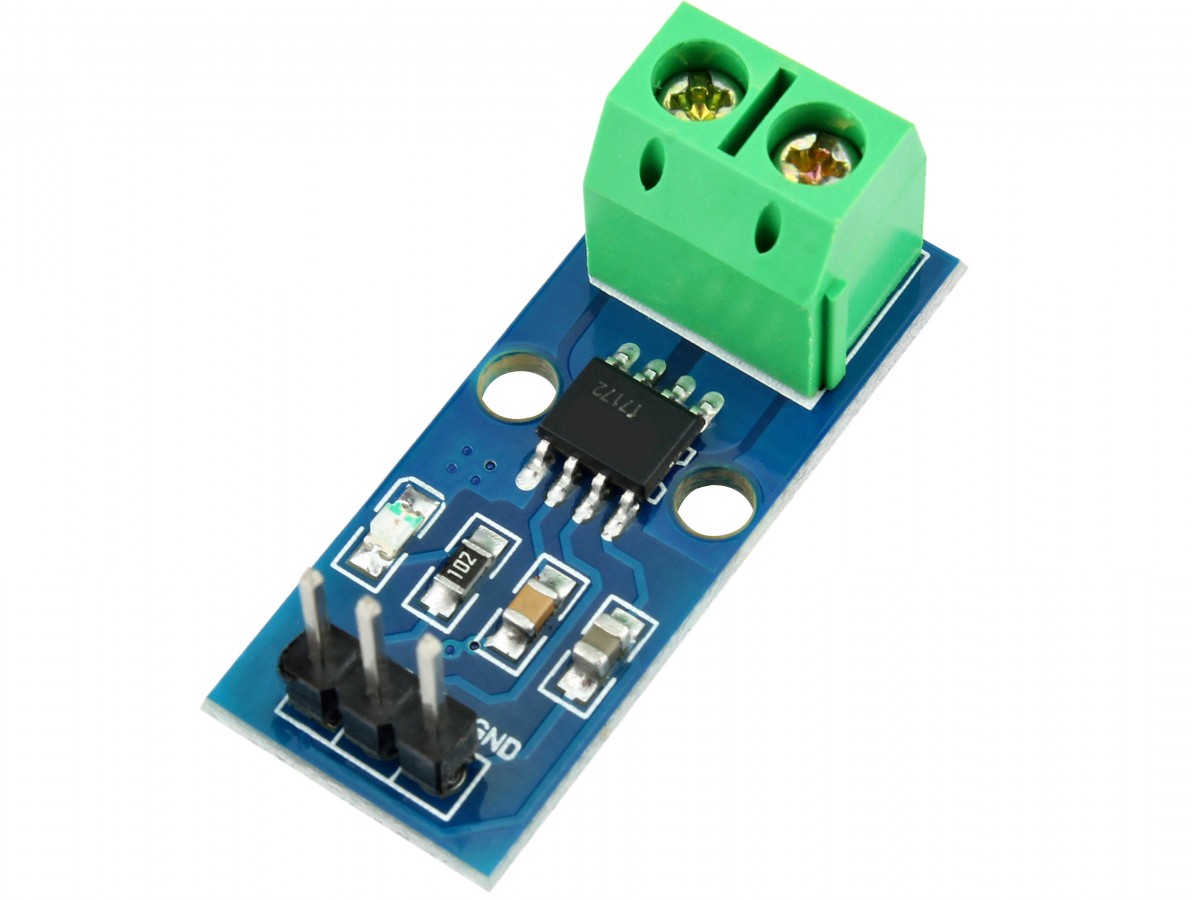

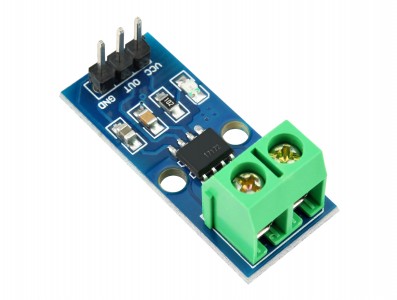

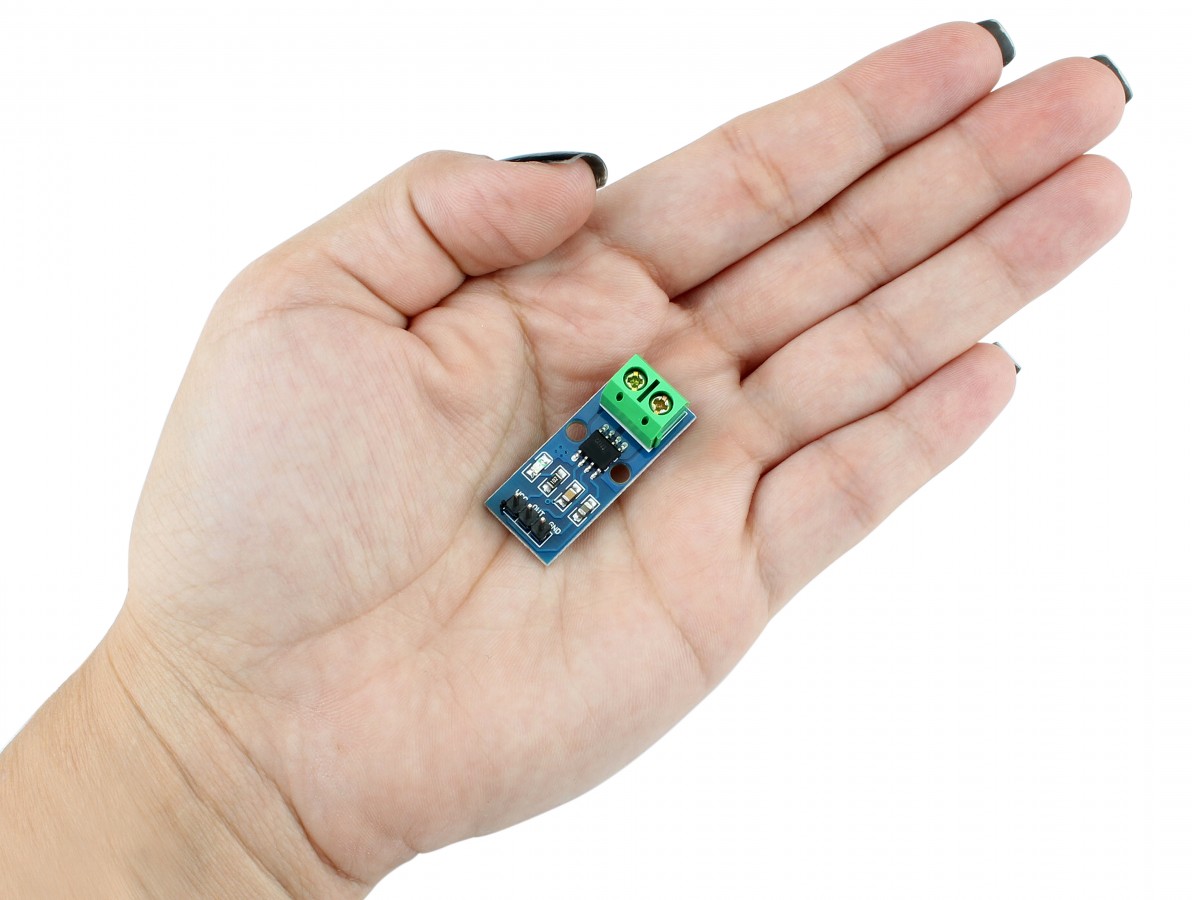

O Sensor de Corrente ACS712 20A é um componente eletrônico desenvolvido para aplicação em diversos circuitos elétricos. Por meio do Arduino, AVR, PIC, Raspberry PI, ou outras plataformas de prototipagem é possível, aplicando o módulo sensor de corrente, medir o consumo de motores, por exemplo.
Mas, por que medir o consumo de um componente elétrico? A medição desta corrente é necessária para calcular o consumo de determinado eletrônico e consequentemente calcular o tempo de duração da carga de uma bateria, por exemplo, ou para ao final do mês calcular o consumo de um eletrodoméstico. É uma informação importante que pode servir para diagnosticar se determinado circuito anda consumindo mais energia do que deveria, entre outros fins.
O Sensor de Corrente ACS712 20A é um simples componente, extremamente útil, que oferece informações importantes aos microcontroladores, deixando o operador ciente da corrente consumida pelo componente elétrico ligado ao sensor.
Uma característica a ser destacada é sua capacidade de medir correntes AC (alternadas) e correntes DC (contínuas) de até 20A. Confira na prática os benefícios que ele pode oferecer ao seu projeto, dando informações precisas sobre o que acontece com seus componentes elétricos.
Acesso o Projeto no Blog UsinaInfo: "PROJETO MEDINDO CORRENTE COM O SENSOR ACS712 E O ARDUINO".
CARACTERÍSTICAS:
- Sensor de Corrente ACS712 20A;
- Sensor efeito hall de corrente;
- Medidor de corrente AC / DC;
- Mede o consumo de componentes elétricos;
- Compatível com Arduino, Raspberry PI, PIC, AMR, etc.;
- Excelente relação custo x benefício;
- Compacto;
- Download ACS712.
ESPECIFICAÇÕES:
- Modelo: ACS712-20A;
- Tensão de alimentação: 5V;
- Corrente máxima: 20A;
- Tempo de resposta: 5uS;
- Largura de banda: 80Khz;
- Razão de saída: 100mV por Ampere;
- Dimensões (CxLxA): 32x13x14mm;
- Peso: 3,2g.
