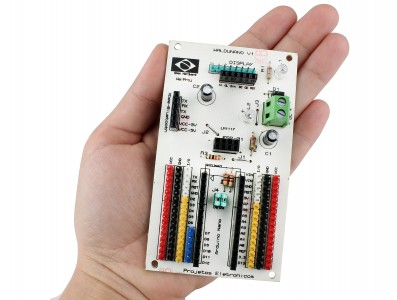

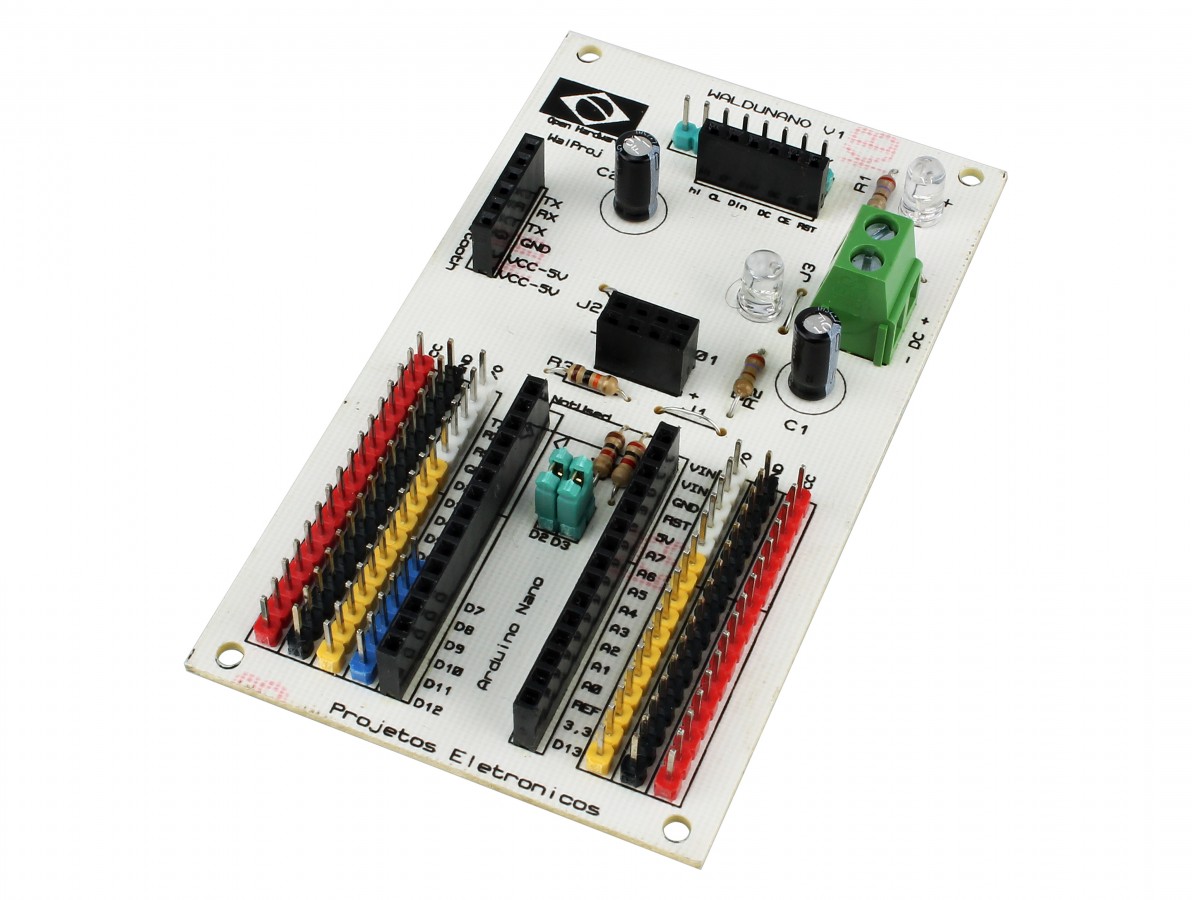

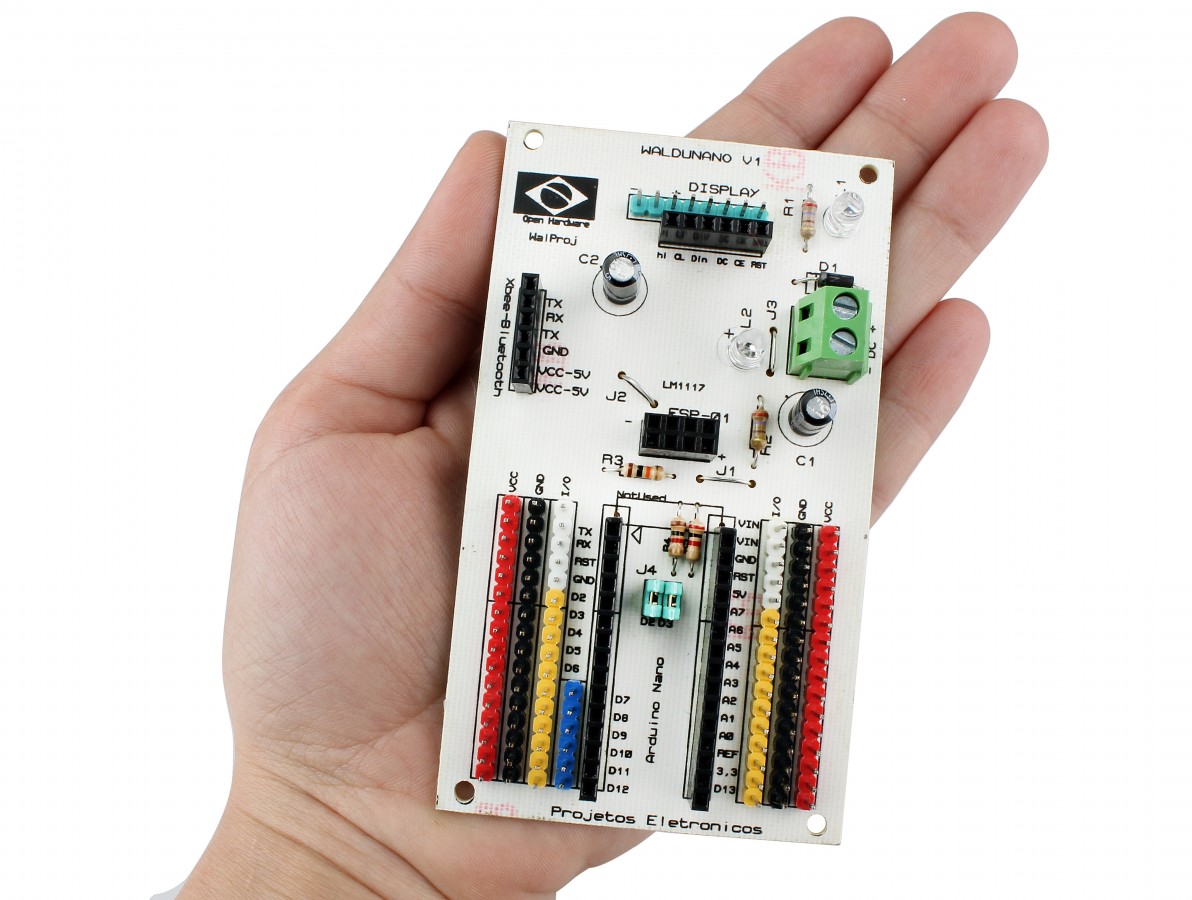

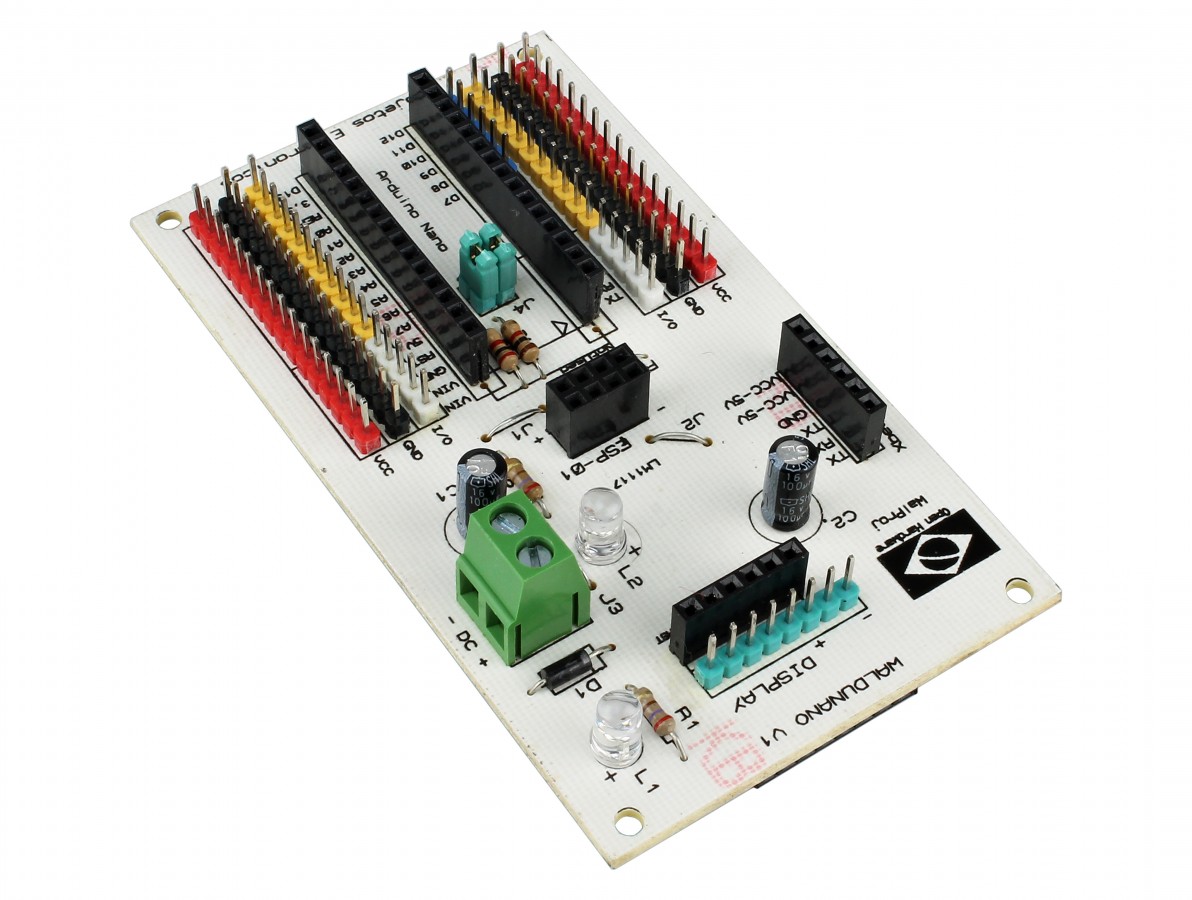

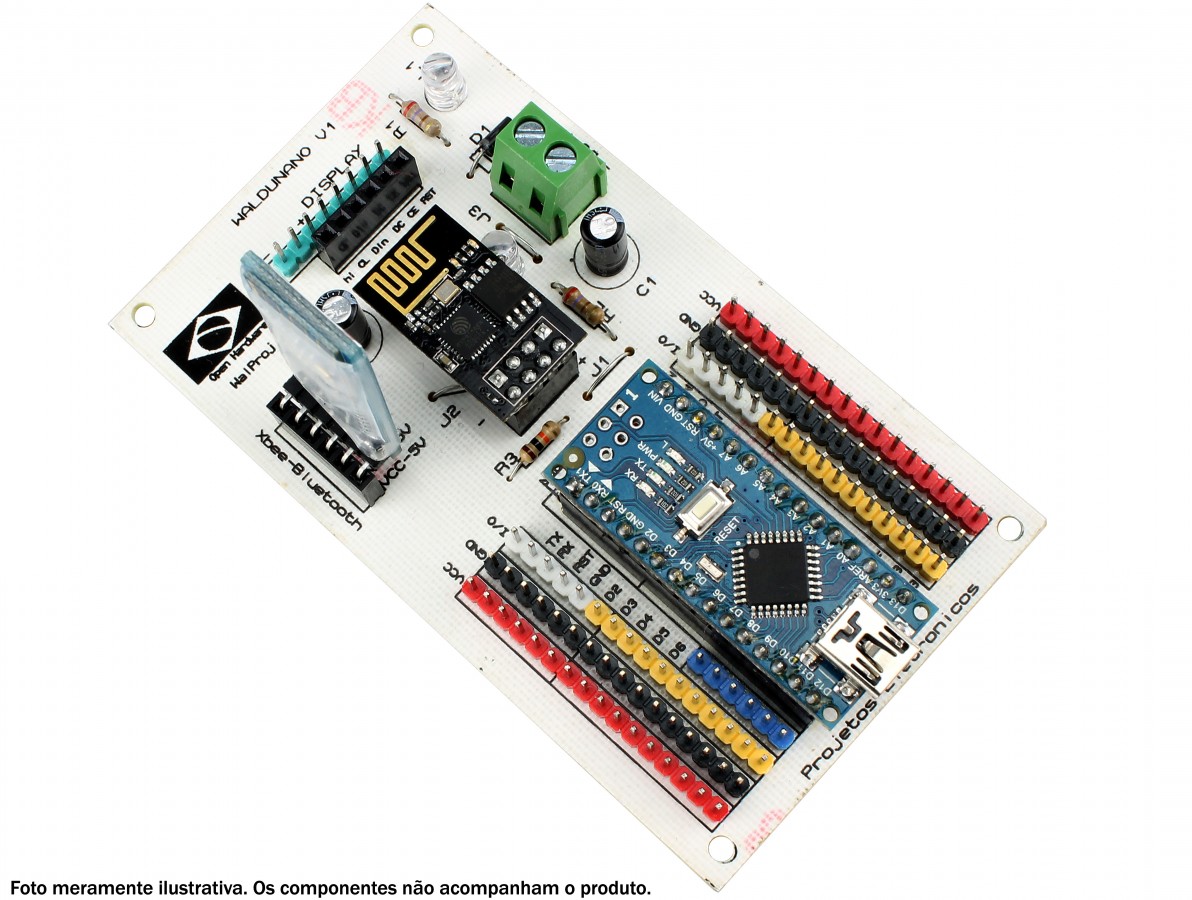

Waldunano V1 Shield para Arduino Nano com Conexão para ESP8266, Bluetooth, Display, Xbee Ver ampliado

Waldunano V1 Shield para Arduino Nano com Conexão para ESP8266, Bluetooth, Display, Xbee

08467
R$ 71,70
no boleto/depósito
ou R$ 75,47 no cartão
Quantidade:Qtd:

O Frete será calculado no carrinho de compras
Descrição

O Waldunano V1 Shield é um módulo eletrônico desenvolvido especialmente para utilização em conjunto com o Arduino Nano, possuindo pinos especialmente dedicados a essa função, possibilitando rápido acesso as demais portas do microcontrolador.
Em geral, muitos projetistas encontram algumas dificuldades na hora de trabalhar com o Nano, principalmente com relação ao acesso aos pinos, precisando na maioria das vezes de protoboards para o desenvolvimento, o que deixa de ser necessário com a utilização do Waldunano V1 Shield.
O Shield para Arduino Nano conta com portas de conexões especiais voltadas a comunicação, sendo um conjunto para o Módulo WiFi ESP8266 ESP-01 de forma a tornar mais simplificado o acesso a Internet, além de pinos voltados a utilização de um módulo Bluetooth Arduino, Xbee e Display LCD nokia 5110 (módulos não acompanham).
Destacam-se ainda a presença de um led indicador de funcionamento, bornes a parafuso para alimentação externa de 7,5 a 12 VDC, além de diversos pinos distribuídos por toda a extensão da placa para conexão com sensores, módulos e outros acessórios.2



CARACTERÍSTICAS:

- Waldunano V1;
- Slot para Arduino Nano;
- Shield para Arduino Nano;
- Expansor para Arduino Nano;
- Facilita o acesso as portas no Nano;
- Proteção contra inversão de polaridade;
- Conexão para ESP8266 ESP01, Módulo Bluetooth;
- Pinagem exclusiva para Xbee e Display Nokia;
- Regulador de tensão para ESP8266-01 integrado;
- Diversos pinos extras sobre a placa;
- Bornes para alimentação externa;
- Facilita o desenvolvimento de projetos;
- Perfurações 3mm para fixação;
- Datasheet Waldunano V1: Download AQUI;
- Pinagem Waldunano V1: Download AQUI.

ESPECIFICAÇÕES:

- Modelo: Waldunano V1;
- Compatibilidade: Arduino Nano;
- Tensão externa: 7,5 a 12 VDC 2A;
- Dimensões (CxLxE): 102x59x15mm;
- Peso: 33g;
- Peso com embalagem: 44g.

Leia Mais

VÍDEO DO PRODUTO:
