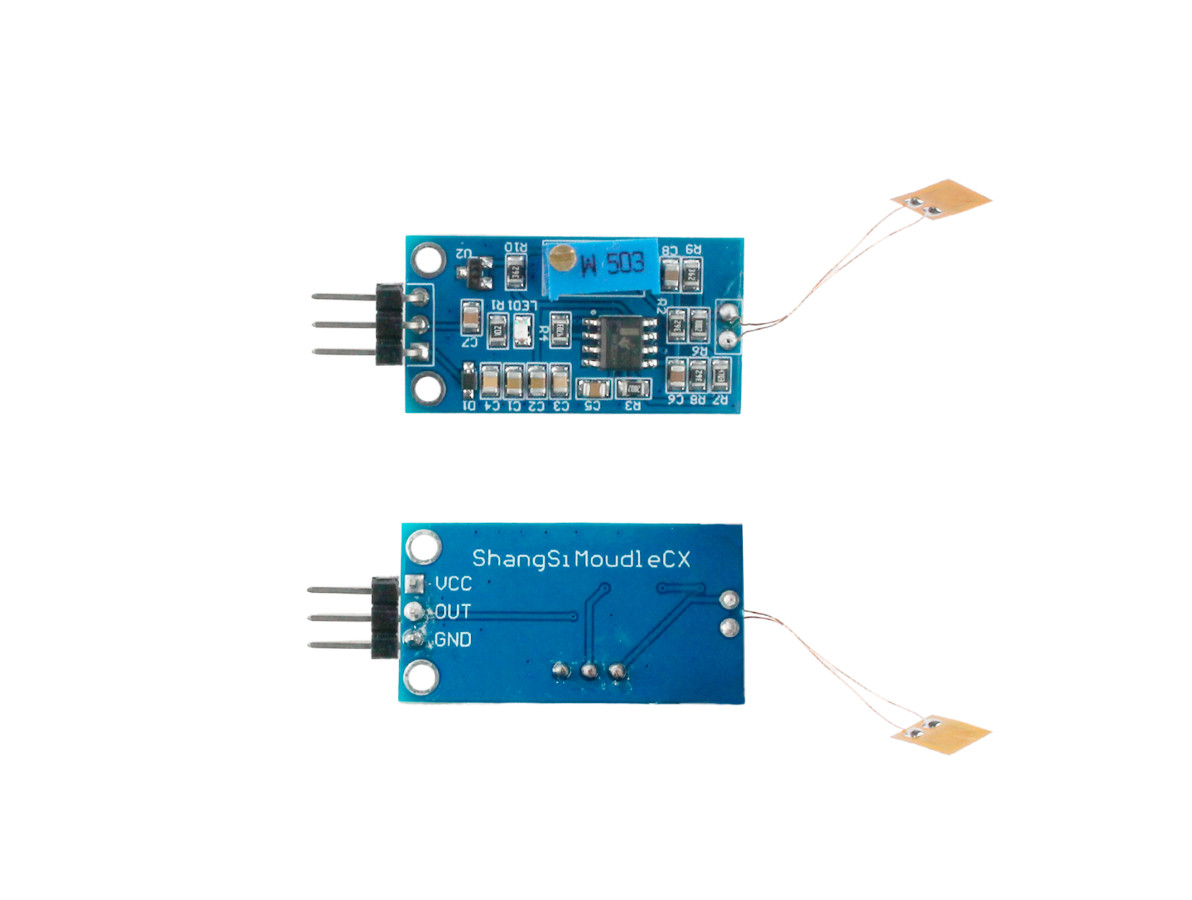

O Sensor Strain Gauge BF350-3AA Extensômetro de Flexão Y3 é um dispositivo projetado para medir a deformação ou a tensão em uma estrutura quando submetida a uma carga. Ele é especialmente utilizado em aplicações onde a flexão é um fator importante a ser monitorado, como em vigas, hastes ou outros elementos sujeitos a forças de flexão.
O sensor é baseado no princípio do extensômetro de strain gauge, que consiste em um material condutor que é colado ou montado na superfície da estrutura a ser medida. Quando a estrutura é deformada ou submetida a uma carga, o extensômetro sofre uma alteração na sua resistência elétrica, proporcionando assim uma indicação da deformação ou tensão experimentada pela estrutura.
O Módulo Sensor Strain Gauge BF350-3AA Extensômetro de Flexão Y3 possui um design compacto e é facilmente instalado na estrutura a ser monitorada. Ele é composto por um extensômetro de strain gauge e um circuito eletrônico de amplificação e condicionamento de sinal.
Além disso, o módulo sensor inclui uma saída analógica para transmitir os dados de deformação ou tensão para um sistema de aquisição ou controle. Isso permite que os dados sejam registrados, processados e utilizados para análises posteriores. Quanto maior for a variação, maior será a tensãod e saída, contando ainda com um trimpot para ajustes.
O Módulo Sensor Strain Gauge BF350-3AA Extensômetro de Flexão Y3 é amplamente utilizado em áreas como engenharia estrutural, testes de materiais, análise de fadiga e controle de qualidade. Sua precisão e confiabilidade tornam-no uma ferramenta valiosa para entender o comportamento das estruturas sujeitas a cargas de flexão.
CARACTERÍSTICAS:
- Módulo Sensor Strain Gauge BF350-3AA Extensômetro de Flexão Y3;
- Proteção de Ligação Reversa por Diodo ~ (contra a energia invertida);
- Mede a Deformação em uma Estrutura quando Submetida a uma Carga;
- Led Indicador de Funcionamento;
- Saída Analógica para Leitura;
- Quanto Maior a Deformação, Maior a Tensão de Saída;
- Trimpot para Calibração;
- Strain Gauge já Soldado;
- Perfurações para Fixação;
- Vídeo de Auxílio: Assista Aqui.
ESPECIFICAÇÕES:
- Modelo: Y3;
- Tensão: 5V;
- Saída Analógica 0-3.5V;
- Elemento: BF350-3AA / 1.5AA;
- Fator de Sensibilidade: 2.0;
- Limite de Tensão: 2%;
- Resistência: 350 Ohm;
- Dimensões do Substrato (CxL): 7x4,5mm;
- Dimensões da Grade de Filamentos: 3,5mmx3mm;
- Dimensões do Módulo (CxL): 32x17mm;
- Peso: 3g.
