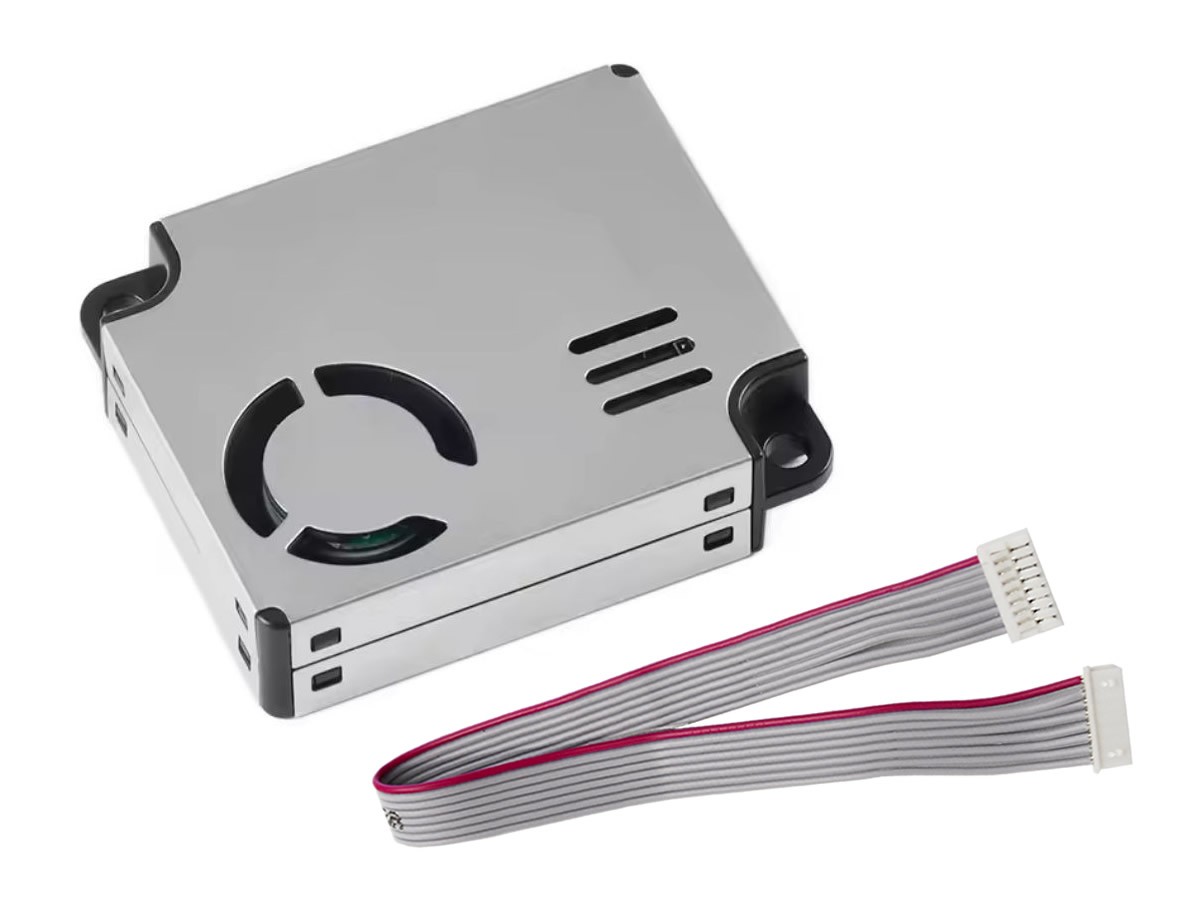

Sensor Detector de Poeira e Fumaça Laser PM2.5 - D9

O Sensor Detector de Poeira e Fumaça Laser PM2.5 – D9 é um módulo eletrônico desenvolvido para a medição da concentração de partículas suspensas no ar, sendo ideal para projetos de monitoramento da qualidade do ar em ambientes internos e externos. Utilizando tecnologia de detecção a laser, o sensor é capaz de identificar partículas muito finas, oferecendo leituras estáveis e confiáveis em tempo real.

Seu funcionamento baseia-se no princípio da dispersão da luz: à medida que as partículas de poeira atravessam o feixe laser interno, ocorre a reflexão da luz, que é captada por um sistema óptico e convertida em sinais elétricos. Esses sinais são processados internamente, permitindo calcular o tamanho e a concentração das partículas presentes no ar, com destaque para a medição de PM2.5, um dos principais indicadores de qualidade do ar.

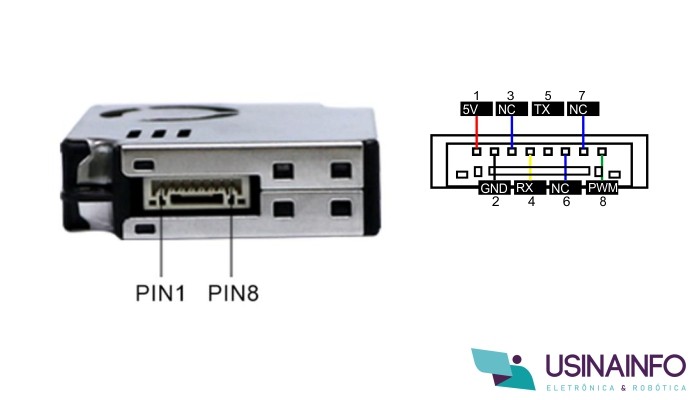

Pinout / Pinos de Conexão Sensor Detector de Poeira e Fumaça Laser D9

O sensor D9 é capaz de detectar partículas entre 0,3µm e 10µm, abrangendo poeira fina, fumaça, pólen, ácaros, germes e fumaça de cigarro. Isso o torna uma excelente escolha para aplicações como sistemas de ventilação inteligente, purificadores de ar, automação residencial, projetos educacionais, estações ambientais e monitoramento industrial.

Compatível com plataformas de prototipagem como Arduino, ESP32, Raspberry Pi, PIC e ARM, o módulo oferece saída de sinal UART TTL ou PWM, facilitando sua integração em diferentes projetos. Além disso, conta com função de auto calibração ao ligar, garantindo maior confiabilidade desde o início da operação.

Seu design compacto, baixo consumo em stand-by e boa estabilidade tornam o D9 um sensor versátil e fácil de integrar em sistemas embarcados voltados ao controle e análise da qualidade do ar.

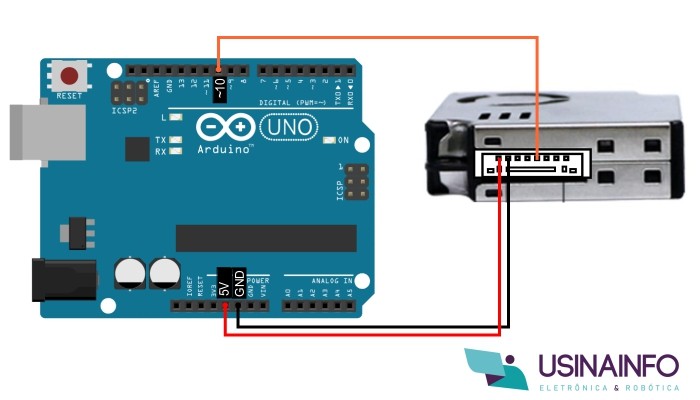

Conexões Sensor Detector de Poeira D9 com Arduino

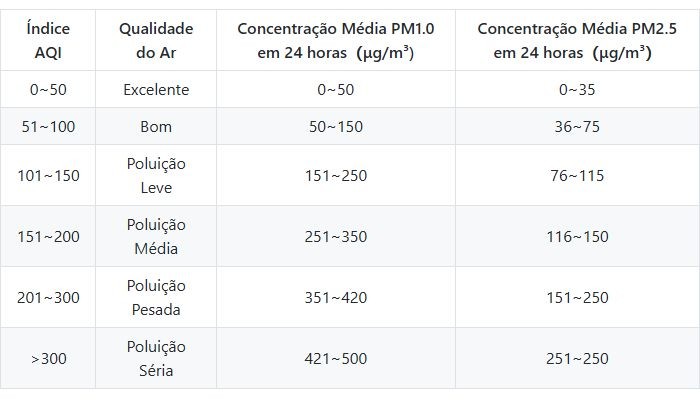

Tabela de índice AQI

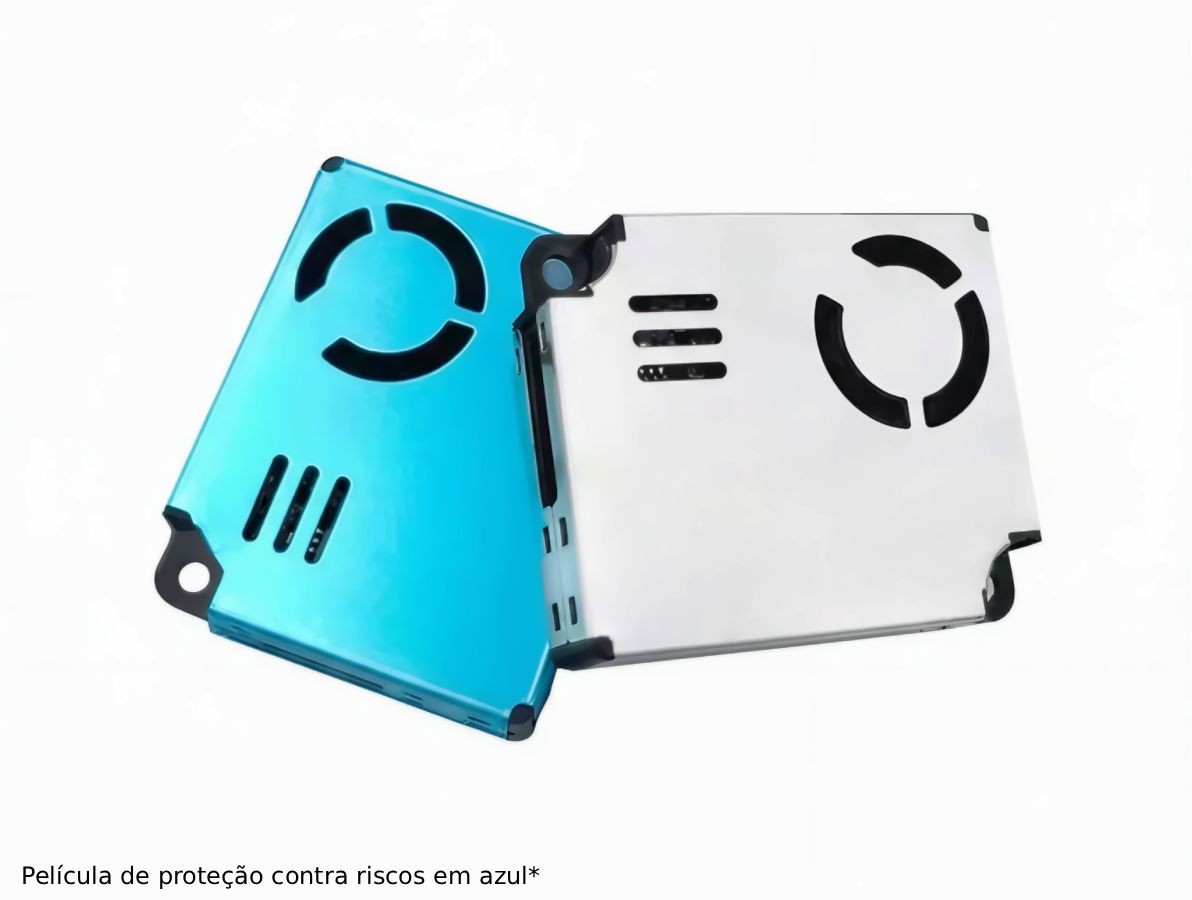

Atenção: Coloração azul se deve a película de proteção contra arranhões, remova antes de usar.

CARACTERÍSTICAS:

ESPECIFICAÇÕES:
