Módulo Display 7 Segmentos 2 Dígitos Vermelho Ver ampliado

Módulo Display 7 Segmentos 2 Dígitos Vermelho 74HC595

08235
Mais Vendido
R$ 14,16
no pix/boleto
ou R$ 14,90 no cartão
Quantidade:Qtd:

O Frete será calculado no carrinho de compras

O Display 7 Segmentos 74HC595 é constituído por 2 dígitos que o tornam um módulo muito útil durante a elaboração de projetos por hobistas e projetistas que desejam adicionar, por exemplo, um relógio em seus projetos.

Como o próprio nome indica, ele constitui-se de 2 dígitos com 7 segmentos/elementos distintos, os quais podem ser controlados, ligados e desligados de modo individual ou até mesmo em conjunto.

Integrado existe um chip controlador 74HC595, o qual é responsável pela redução dos pinos utilizados, controlando o conteúdo e a luminosidade do módulo.

Através do Módulo Display 7 Segmentos o projetista ou hobista pode facilmente controlar a visualização na tela dos números de 0 a 9 e limitadas letras rudimentares.

Por ser um módulo pronto e de fácil configuração, possibilita conexão rápida e prática junto ao Arduino, evitando assim problemas de instalação e consecutivamente proporcionando um trabalho mais profissional e de qualidade.

Para conectar o Display 7 Segmentos 2 Dígitos 74HC595 com Arduino Uno é preciso repetir a seguinte combinações de pinos: o pino VCC do display ao pino 5V do Arduino; o pino GND do display ao pino GND do Arduino; o pino SDI do display ao pino digital 8 do Arduino; o pino CLK do display ao pino digital 9 do Arduino; o pino LOAD do display ao pino digital 10 do Arduino. O código de programação e a biblioteca estão disponibilizados logo abaixo.



CARACTERÍSTICAS:

- Módulo Display 7 segmentos;
- Larga utilização junto a elementos de comunicação;
- Compatível com Arduino, Raspberry PI, PIC, ARM, entre outros;
- Ideal para a elaboração de um relógio digital;
- Constituído por 7 segmentos vermelhos distintos;

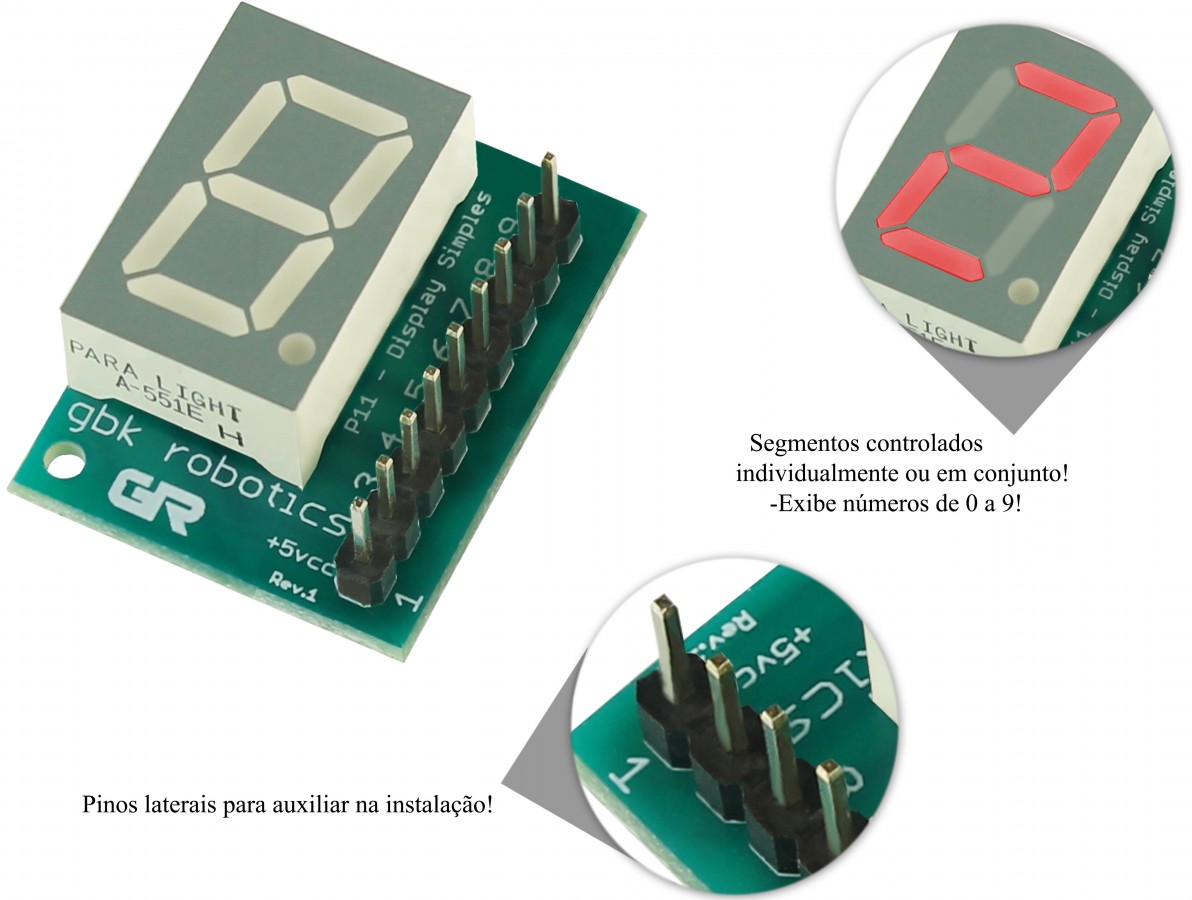

- Segmentos controlados, desligados e ligados individualmente ou em conjunto;
- Exibição de números de 0 a 9;
- Exibição de quantidade limitada de letras rudimentares;
- Excelente relação custo x benefício;
Datasheet 74HC595;
- Biblioteca 74HC595 e Código Arduino.

ESPECIFICAÇÕES:

- Controlador: 74HC595;
- Cor do segmento: Vermelho;
- Tensão: 5V;
- Dígitos: 2;
- Dimensões (CxLxA): 38x25x10mm;
- Peso: 8g.

Leia Mais

30 outras opções

Comentários

Avaliação 5
Bom dia.
Há um tempo atras adiquiri este modulo. E agora estou com dificuldades em programá-lo para fazer um contador regressivo.
Podem me ajudar?

Equipe Usinainfo

Bom dia, não trabalhamos com desenvolvimento de projetos, podemos tirar dúvidas sobre o produto através do e-mail: contato@usinainfo.com.br

Avaliação 5
Bom dia.
Vcs tem o Módulo Display 7 Segmentos 2 Dígitos na cor azul?

Obg.

Equipe Usinainfo

Bom dia, não, possuímos apenas o modelo com dígitos vermelhos.
