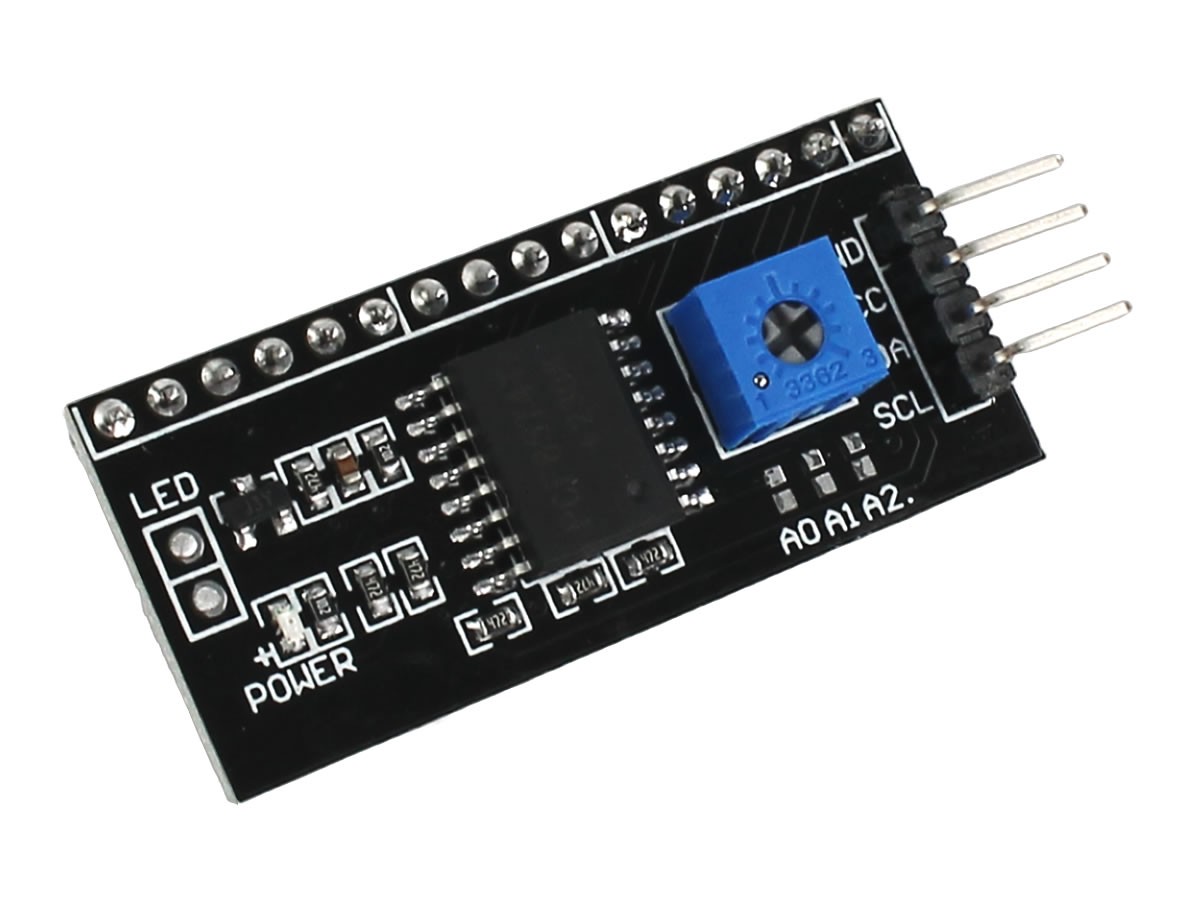

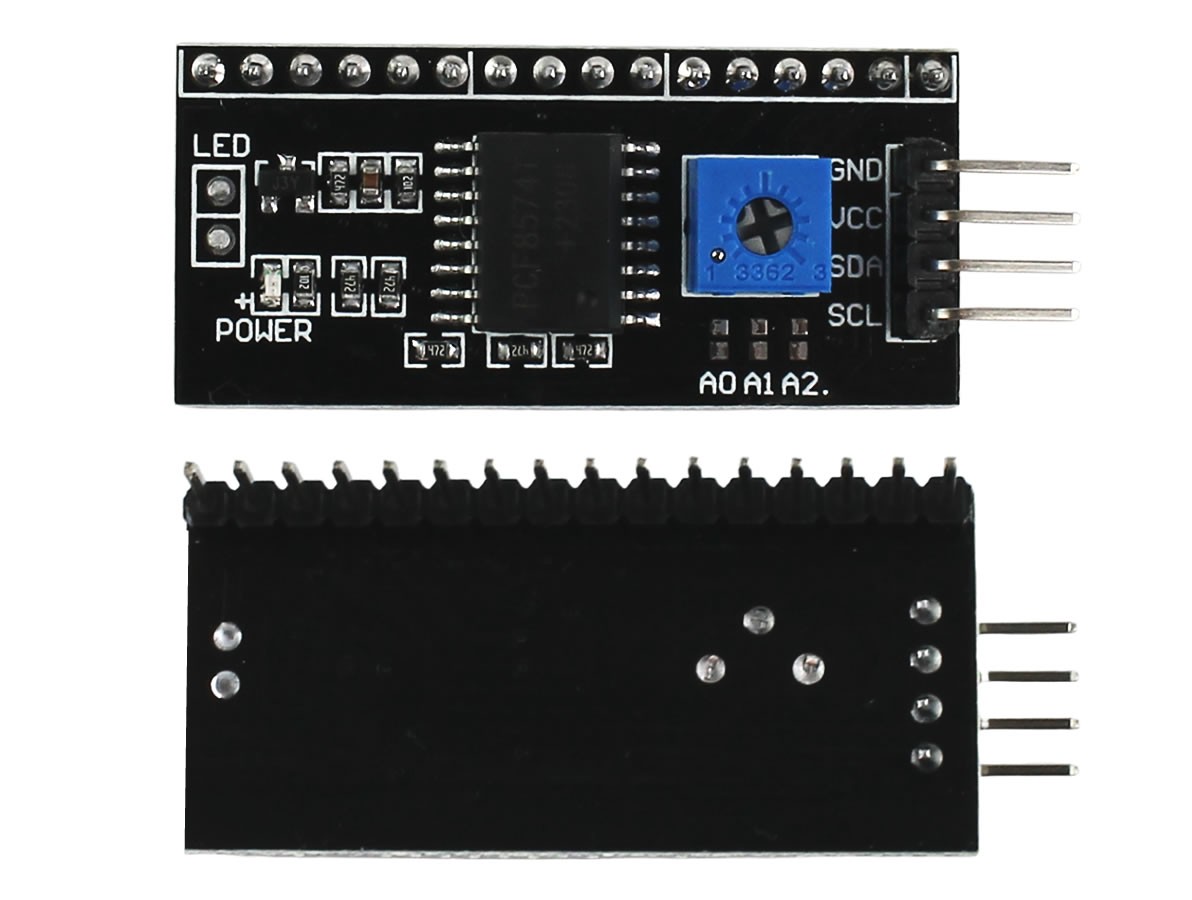

PLACA DE ADAPTAÇÃO IIC / I2C / INTERFACE LCD1602 Ver ampliado

Módulo Adaptador I2C (IIC) / Conversor para LCD 16X2 e 20X4

06042
Mais Vendido
de: R$ 22,00
R$ 11,92
no boleto/depósito
ou R$ 12,55 no cartão
Quantidade:Qtd:

O Frete será calculado no carrinho de compras
Descrição Download

- O Módulo Adaptador I2C (IIC) é um equipamento muito utilizado para ligar displays LCDs junto ao Arduino, já que proporciona para o projetista ou hobista uma instalação rápida e de qualidade.
- Em uma instalação comum de um LCD 16x2 ou 20x4 no Arduino é necessário a ligação de 6 pinos: RS, EN, D7, D6, D5 e D4, com a característica de delimitação das portas da Plataforma de prototipagem. Já com a ligação junto ao Módulo Adaptador I2C (IIC)  pode ser economizada significativamente as portas do Arduino, já que o mesmo necessita somente de uma linha I2C para trabalhar e exibir informações.
- Junto de uma ligação simplificada de 4 pinos, onde temos os pinos GND e VCC como pinos de energia e os pinos SDA e SCL como os pinos de entrada analógica que auxiliam o trabalho junto ao Módulo Adaptador I2C (IIC), torna-se muito prático o trabalho com o módulo.

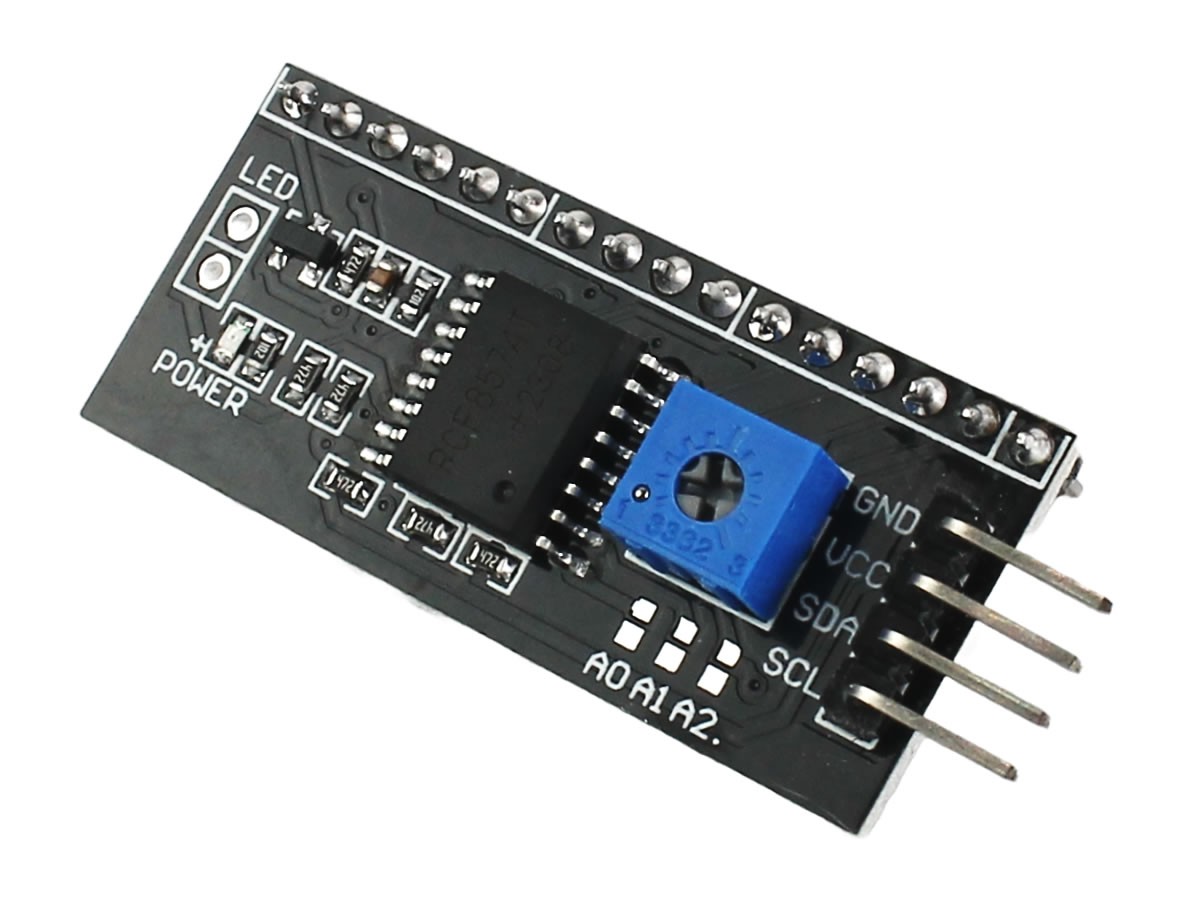

- Através de um trimpot de potência o Módulo Adaptador I2C (IIC) possui a capacidade de controlar o contraste em sentido horário aumentando e em sentido anti-horário diminuindo, proporcionando um ajuste fácil e rápido já que o trimpot fica na parte frontal do módulo.
- A luz de fundo do Módulo Adaptador I2C (IIC) também pode ser controlada através de um pequeno jumper encontrado em uma de suas extremidades, que possui a capacidade de ligar e desligar a luz de fundo da tela LCD com o ato de conectar e desconectar o jumper.
- Adquira o Módulo Adaptador I2C e proporcione maior interatividade aos seus projetos, além de garantir melhor utilização das portas disponíveis junto ao Arduino.



CARACTERÍSTICAS:

- Módulo Adaptador I2C;
- Utilizado para fazer a ligação rápida entre uma tela LCD e um Arduino;
- Compatível com telas LCD 16x2 e 20x4;
- Aumenta a econômia de portas junto ao Arduino;
- Pinos GND e VCC para controle de energia;
- Pinos SDA e SCL como entradas analógicas;
- Trimpot para o controle do contraste do LCD;
- Jumper para a regulagem da luz de fundo;
- Datasheet PCF8574AT: Download AQUI.

ESPECIFICAÇÕES:

- Tensão de trabalho: + 5V;
- Suporte de protocolo I2C;

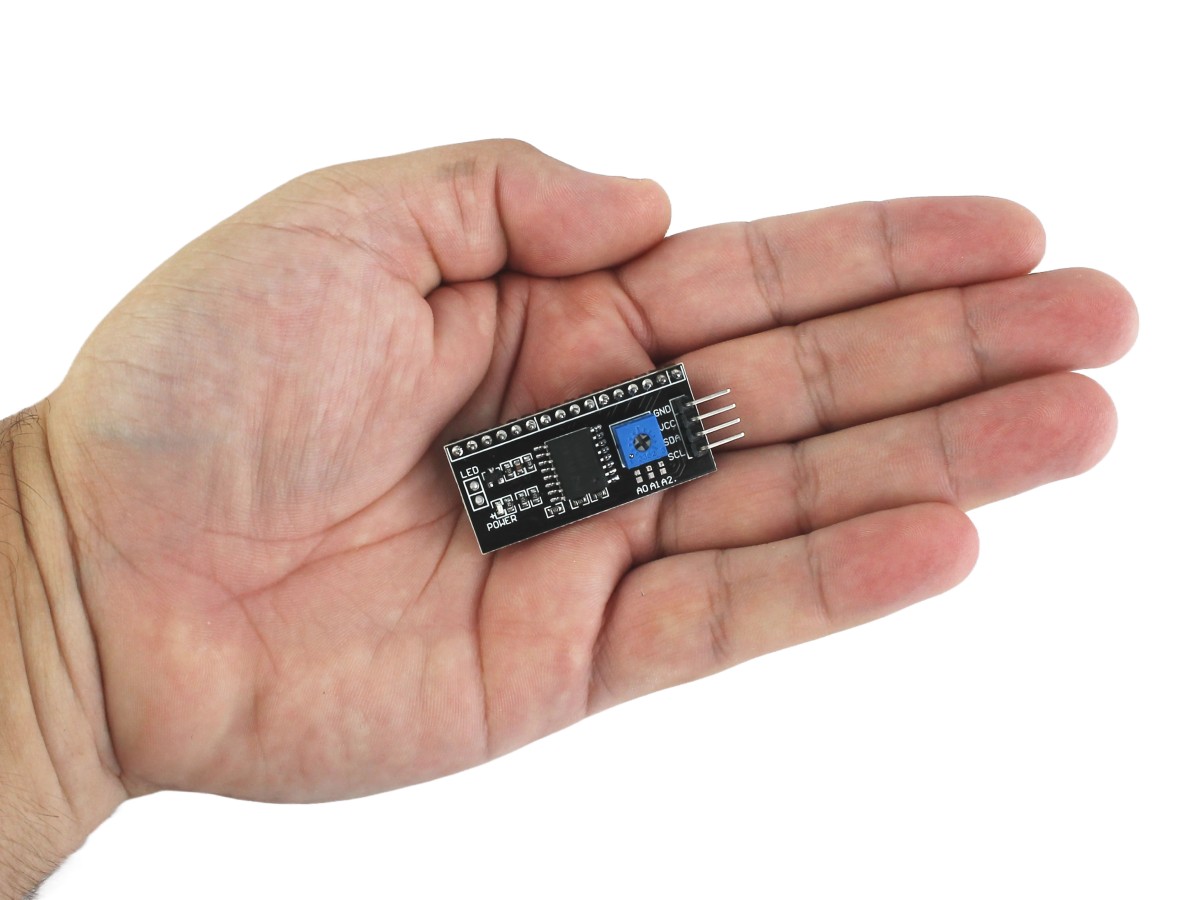

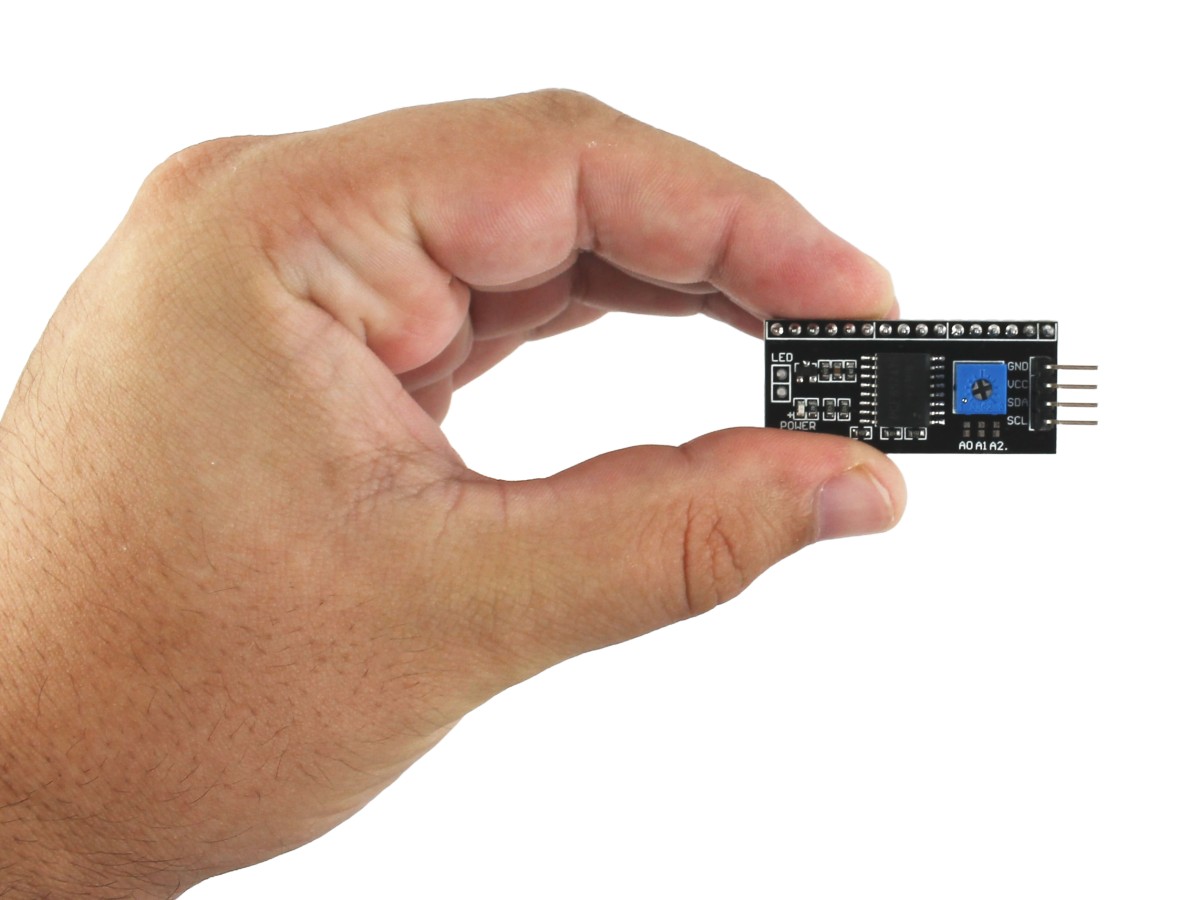

- Dimensões (CxLxA): 42x20x15mm;
- Peso: 3g.
