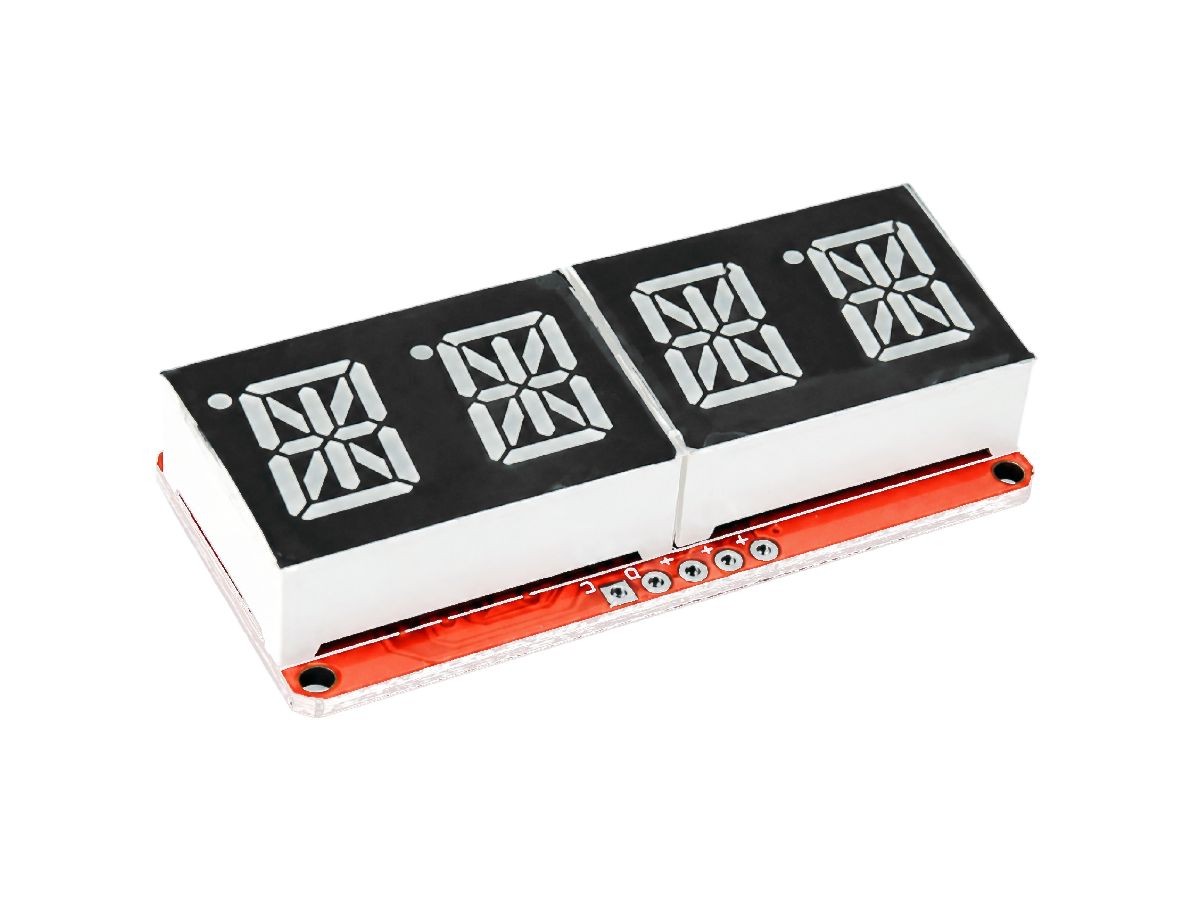

Compras institucionaisCNPq, FAPESP, SESI, SENAI, FIESP, universidades, CAPES e outrosO Módulo Display 14 Segmentos 4 Dígitos I2C HT16K33 é uma excelente opção para projetos que precisam exibir informações de forma mais completa do que os displays numéricos tradicionais. Diferente dos modelos de 7 segmentos, este display conta com segmentos adicionais que permitem a formação de números, letras e alguns caracteres, tornando-o ideal para aplicações alfanuméricas.
Constituído por 4 dígitos com 14 segmentos em LED vermelho, o módulo permite criar pequenos painéis de indicação, mostradores de status, relógios, contadores, menus simples e sistemas de monitoramento com informações mais claras para o usuário. Por ser alfanumérico, ele pode exibir não apenas valores de 0 a 9, mas também letras e abreviações, ampliando bastante as possibilidades de uso em projetos eletrônicos.
Integrado à placa está o controlador HT16K33, responsável pelo acionamento do display e pela comunicação através da interface I2C. Essa característica reduz a quantidade de pinos necessários para controle, permitindo que o módulo seja conectado utilizando apenas os sinais SDA e SCL, além da alimentação. Isso torna a instalação mais simples e organizada, especialmente em projetos com Arduino, ESP32, ESP8266, Raspberry Pi, PIC, ARM e outros sistemas compatíveis com comunicação I2C.

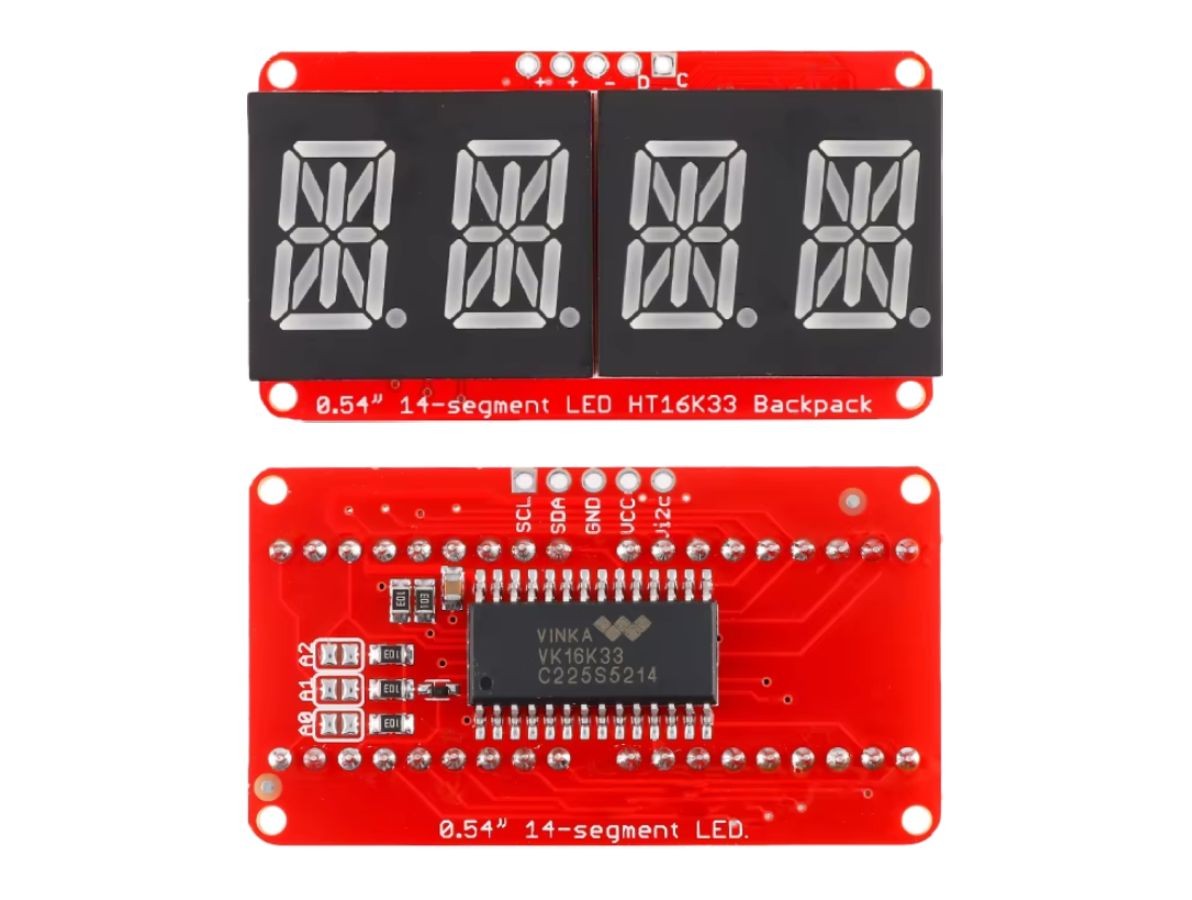

Outro diferencial do módulo está nos terminais localizados na parte traseira da placa, utilizados para configuração do endereço I2C. Dessa forma, é possível selecionar diferentes endereços, permitindo o uso de mais de um display no mesmo barramento I2C sem conflito de comunicação.
Por ser um módulo pronto, compacto e de fácil integração, o Display 14 Segmentos facilita a criação de interfaces visuais mais profissionais em projetos de automação, instrumentação, bancadas de teste, protótipos e equipamentos personalizados.
![Pinout -- Pinos de conexão Módulo Display 14 Segmentos 4 Dígitos I2C HT16K33 - [1037094]](https://www.usinainfo.com.br/1037094-infografico/modulo-display-14-segmentos-4-digitos-i2c-ht16k33.jpg "Pinout -- Pinos de conexão Módulo Display 14 Segmentos 4 Dígitos I2C HT16K33 - [1037094]")

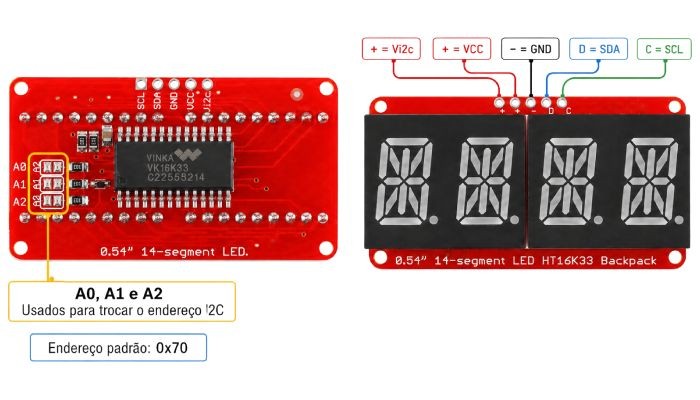

Pinout / Pinos de conexão Módulo Display 14 Segmentos 4 Dígitos I2C HT16K33
| CI Controlador | HT16K33 / VK16K33 |
|---|---|
| Modelo Dígitos | 5241ASD |
| Tensão de operação | 4,5 - 5V DC |
| Interface | I2C (5V ou 3,3V conforme Vi2c) |
| Tipo de display | LED 14 segmentos |
| Quantidade de dígitos | 4 |
| Cor do display | Vermelho |
| Tamanho do display | 0.54 polegadas |
| Endereço I2C padrão | 0x70 |
| Área total Display (CxL) | ~51x21mm |
| Dimensões(CxLxA) | 28x51x12mm |
| Peso | ~15 |
