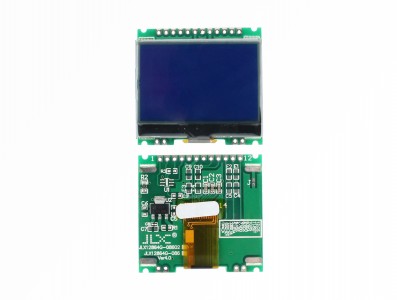

O Display LCD 128x64 JLX12864G-086 é uma tela com amplas possibilidades de uso nos mais diversos projetos com Arduino e outros microcontroladores, sendo ideal para reprodução de imagens monocromáticas e textos.
Como diferencial apresenta ampla tela para visualização, além de pinos com interface SPI para conexão. Vale destacar que esse modelo apresenta regulador de tensão integrado, trabalhando com alimentação de 5V DC.

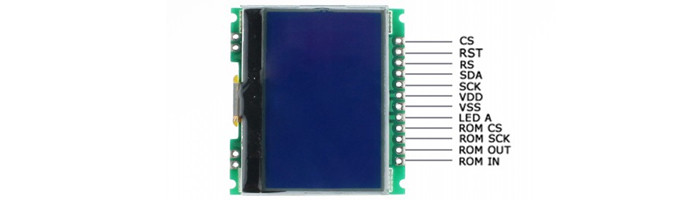

Pinout Display LCD 128x64 JLX12864G-086
O Display LCD 128x64 JLX12864G-086 é uma ótima opção para ser utilizado no lugar do display do Nokia 5110 muito utilizado até pouco tempo atrás em projetos, o qual acabou sendo descontinuado pelo fabricante.

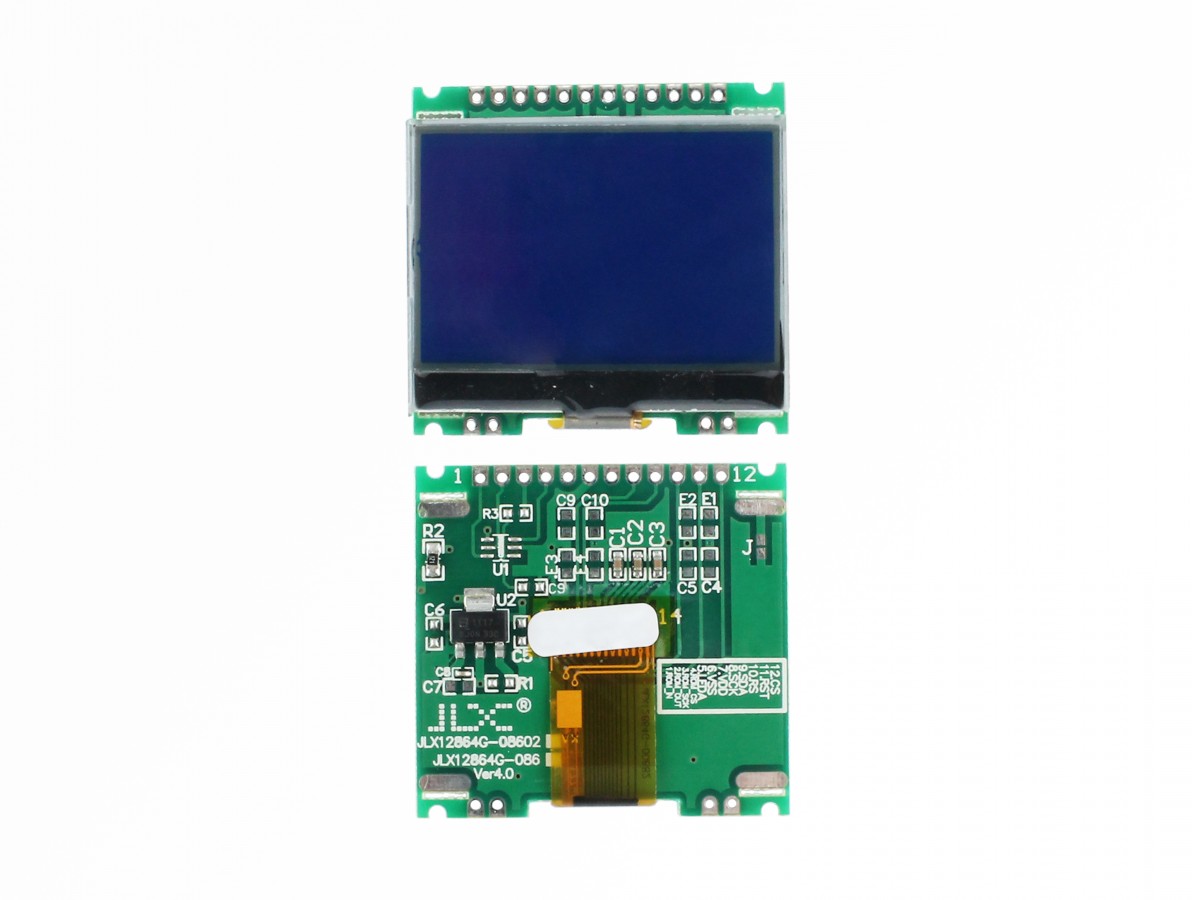

Entre as principais características destacam-se seu design simples e compacto, já estando integrado em uma placa que possui 4 perfurações para fixação, contando com todos os componentes necessários para perfeito funcionamento.
O Display LCD 128x64 JLX12864G-086 conta com luz de fundo em LED (backlight) que facilita a visualização de dados junto à tela com fundo azul, contribuindo assim para o aperfeiçoamento dos projetos realizados por projetistas.

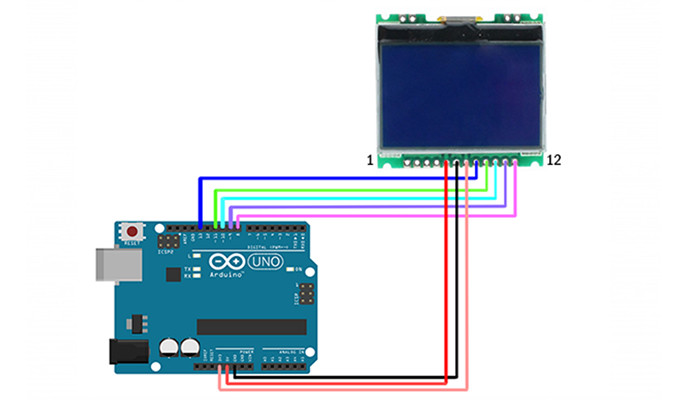

Conexão Display LCD 128x64 JLX12864G-086 SPI
CARACTERÍSTICAS:
- Display LCD 128x64 JLX12864G-086 SPI;
- Display LCD 12864 SPI;
- Substitui o display lcd nokia 5110;
- Display LCD gráfico 128x64 pontos;
- Utiliza o controlador LCD UC1701X;
- Reproduz textos e imagens monocromáticas;
- Luz de fundo para melhor visualização;
- Suportado pelo Arduino e outros microcontroladores;
- Regulador de tensão integrado;
- Interface SPI de 4 fios;
- Boa estabilidade;
- Baixo consumo de energia;
- Acompanha barra de pinos;
- Código e Biblioteca Display LCD 128x64 JLX12864G-086 SPI.
ESPECIFICAÇÕES:
- Modelo: JLX12864G-086;
- Tela: 2”;
- Controlador: UC 1701X;
- Backlight: Sim;
- Cor do caracter: Branco;
- Resolução: 128x64px;
- Interface: SPI (4 fios);
- Alimentação: 5V DC;
- Temperatura de operação: -20 a 70°C;
- Dimensões da tela útil (CxL): ~40x26mm;
- Dimensões (CxLxE): 43x41x4mm;
- Peso: 12g.
