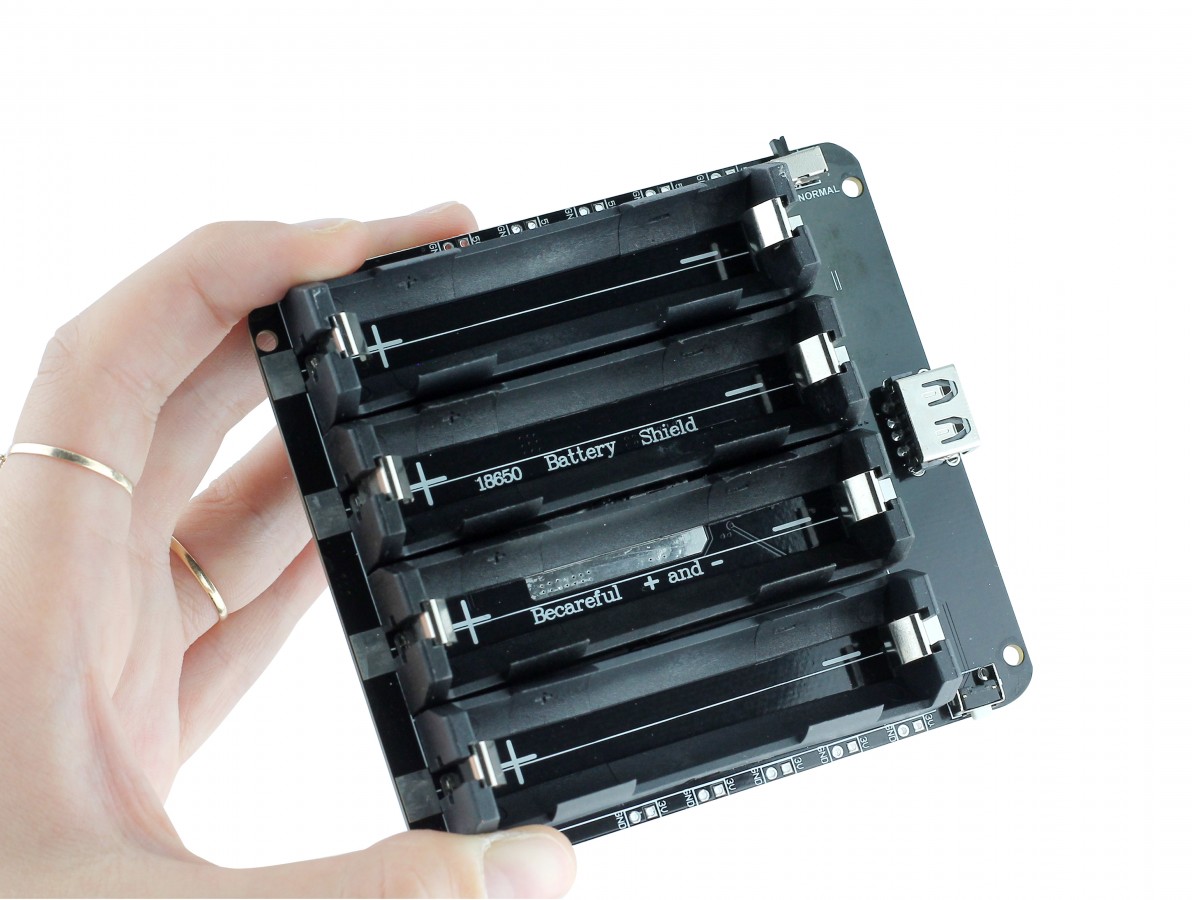

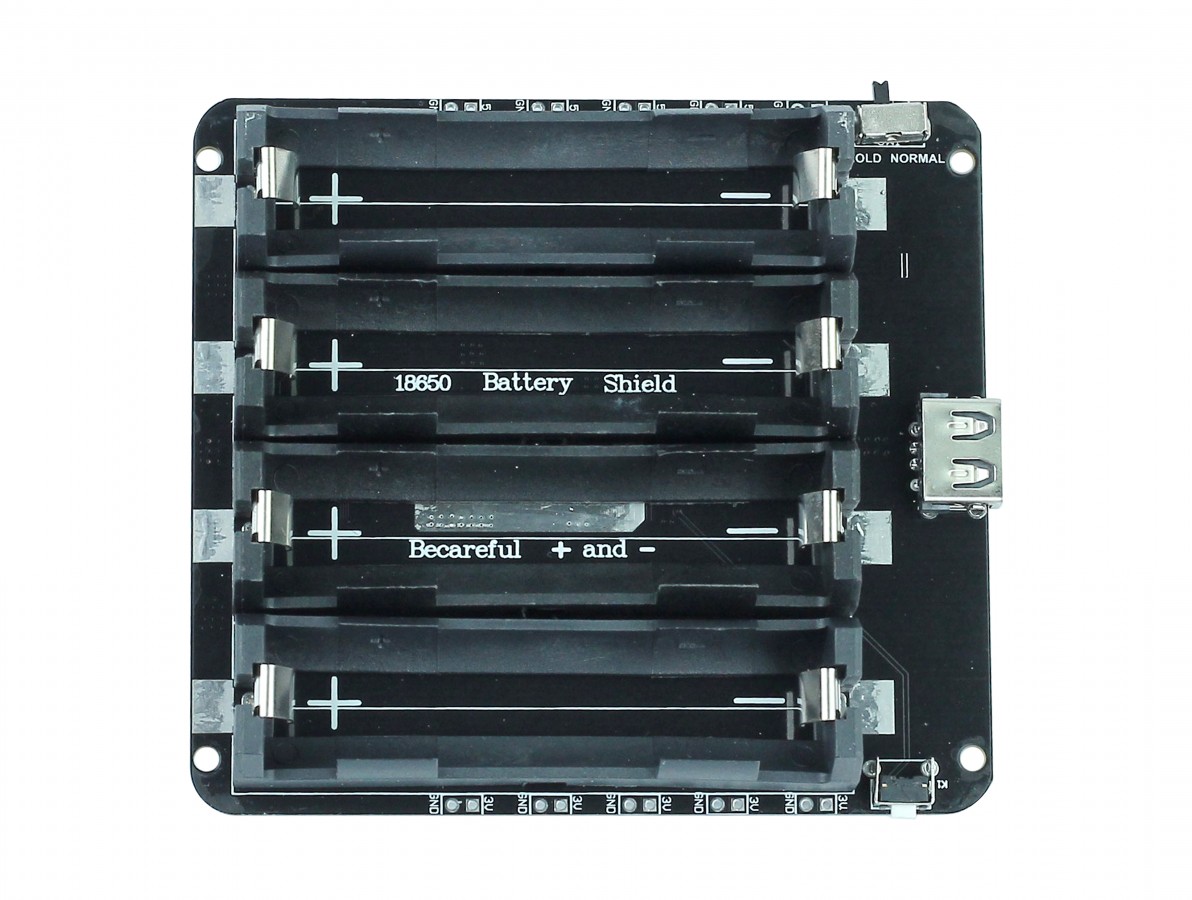

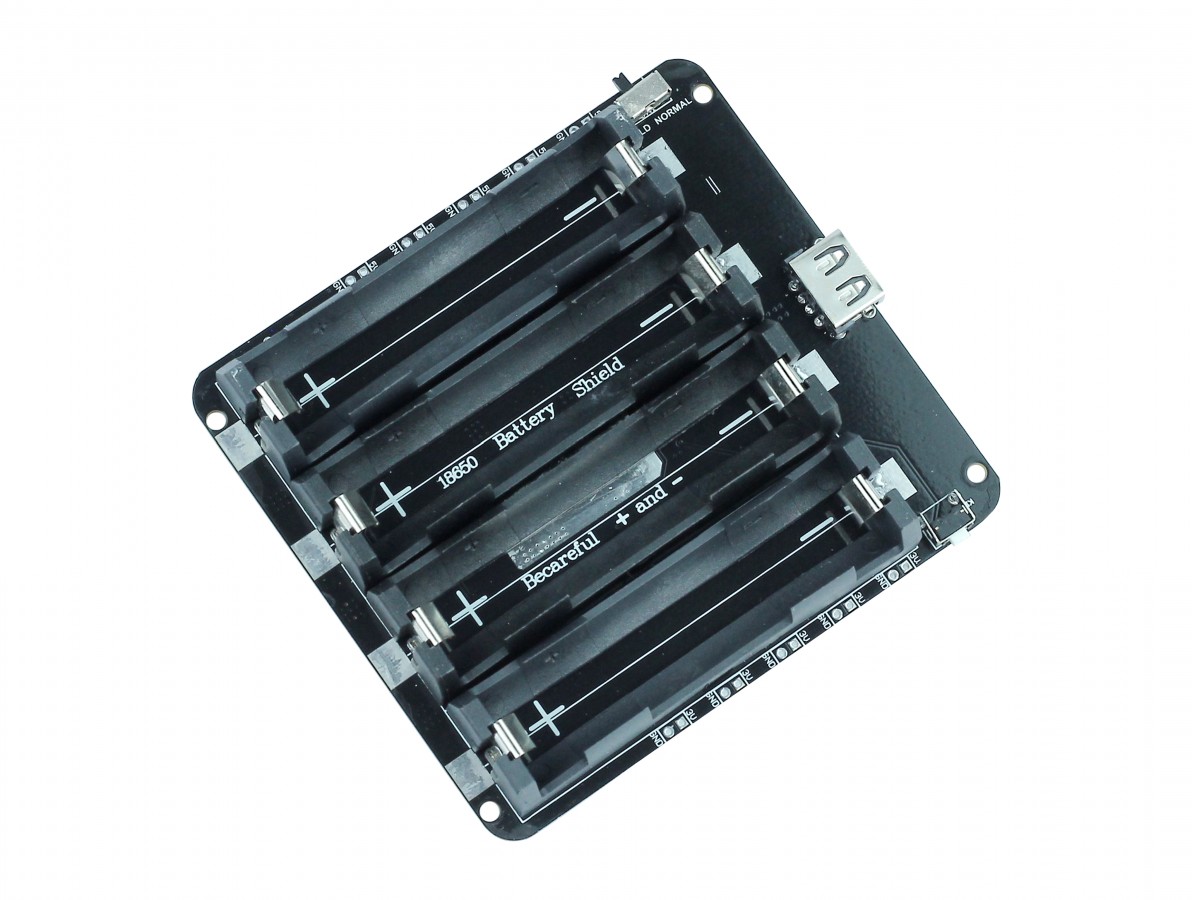

Compras institucionaisCNPq, FAPESP, SESI, SENAI, FIESP, universidades, CAPES e outrosO Shield V3 Carregador de Bateria 18650 4X é um dispositivo eletrônico desenvolvido especialmente para atuar em conjunto com 4 baterias modelo 18650, possuindo um slot estendido que permite rápido e firme encaixe.
O principal diferencial que mais chama a atenção nesse modelo é a possibilidade de ser utilizado como um regulador de tensão com amplas possibilidades, isso porque, apresenta em um lado 5 pares de pinos laterais que tensão regulada de 3V e no outro lado 5 pares de pinos com tensão de 5V DC.
Além disso, o Shield V3 Carregador de Bateria 18650 4X com USB , Saída 5V e 3V conta com uma porta USB com tensão de 5V que pode ser utilizada para alimentar celulares, o Arduino, o Raspberry Pi e outros dispositivos, contando com um botão que permite suspender a energia na porta USB.
![Destaques Shield V3 Carregador de Bateria 18650 4X com USB - 9196 - [1035944]](https://www.usinainfo.com.br/1035944-infografico/shield-v3-carregador-de-bateria-18650-4x-com-usb-saida-5v-3v-e-protecao-de-sobrecarga.jpg "Destaques Shield V3 Carregador de Bateria 18650 4X com USB - 9196 - [1035944]")

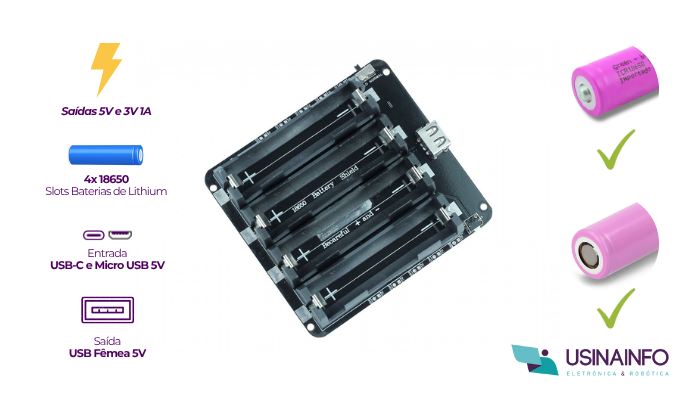

Destaques Shield V3 Carregador de Bateria 18650 4X com USB
Também chama a atenção a presença de uma porta micro USB e de Tipo C que podem ser utilizadas para carregar as quatro baterias 18650 (que não acompanham), diretamente no slot, sem precisar retirá-la para isso. Apresenta ainda led na cor vermelha que indica o carregamento e led na cor verde que indica carga completa, além de um interruptor que limita a corrente de saída entrando em modo de espera.
Este Shield suporta baterias Flat-top e Button-top!
Funções do switch:
Para itens que consomem pouca carga, o módulo pode desligar automaticamente, para isso coloque o switch na posição HOLD, assim irá ativar uma carga resistiva colaborando para evitar desativamento automático.
Funções do botão:
Ligar e desligar o módulo, um clique para ligar e segure por 3 segundos para desligar.
Se o seu Shield V3 18650 4X entrou em modo de proteção, não se preocupe, estamos aqui para te ajudar a resolver isso! Siga estes passos simples.
Sempre que uma bateria nova é inserida ou substituída entra em seu modo de proteção, siga os passos abaixo:
1. Insira a bateria no módulo;
2. Conecte o cabo micro USB ao módulo para fornecer alimentação externa;
3. Aguarde alguns segundos para que as tensões se estabilizem;
4. Remova o cabo micro USB.
Pronto, as saídas estarão habilitadas, e todas as tensões serão disponibilizadas normalmente.
| Modelo | 18650 Shield V3 4X |
|---|---|
| Tensão de entrada | 5V DC 600mA-800mA (Porta Micro USB e Tipo C) |
| Tensão de saída e corrente máx. | 5V DC 3A / 3V 1A e USB 5V 1A |
| Compatibilidade | 4 X Baterias 18650 (Não acompanham) |
| Dimensões totais (CxLxE) | 100x90x20mm |
| Peso | 71g |
Comentários
Alguém pode me explicar como eu ligo o shield junto com o arduino? pra fazer o carregamento das baterias direto no projeto.
Boa tarde,
você pode utilizar ele independente do Arduino, fixando no local adequado ao seu projeto e soldando nos terminais 5V e GND do Shield dois jumpers, assim ficando fácil a alimentação ao seu Arduino pelos pinos 5V e GND dele.
