Carregador de Baterias 18650 Lítio 2S/3S com balanceamento USB-C - LX-USC-V2

O Carregador de Baterias 18650 Li-Ion 2S/3S com balanceamento USB-C - LX-USC-V2 é um módulo eficiente e versátil, desenvolvido para o carregamento seguro e balanceado de baterias de lítio em arranjos de 2 ou 3 células (2S/3S). Com tecnologia de equalização, ele assegura que as baterias conectadas estejam balanceadas, evitando sobrecargas em uma das células e proporcionando maior durabilidade ao conjunto.

Este módulo vem pronto para uso na configuração 2S.

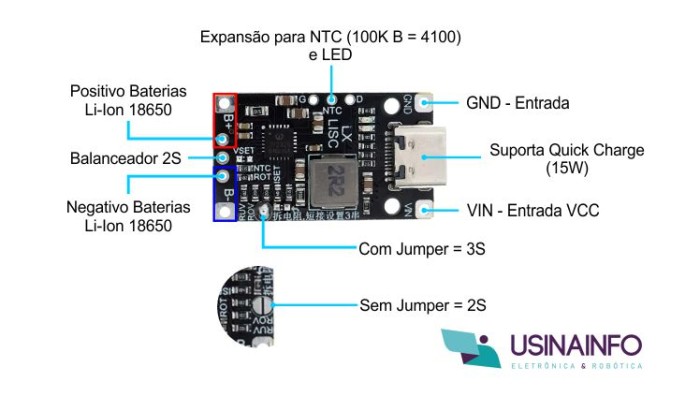

Características Carregador de Baterias 18650 LX-USC-V2

Projetado para um carregamento rápido e confiável, o LX-USC-V2 possui entrada USB-C compatível com tecnologia QC, ajustando automaticamente a tensão de carregamento e maximizando a eficiência para até 15W. Ele conta com indicador LED para cada estágio de carregamento.

LED's indicativos:
Azul: Acende durante carregamento e apaga ao terminar.
Vermelho: Acende indicando o funcionamento do carregador e para indicar falhas.

Ele permite também a definição da sua tensão de carregamento e corrente por meio da troca dos resistores ISET e VSET conforme as tabelas abaixo.

Ajuste de corrente de carregamento LX-USC-V2

Ajuste tensão de carregamento LX-USC-V2

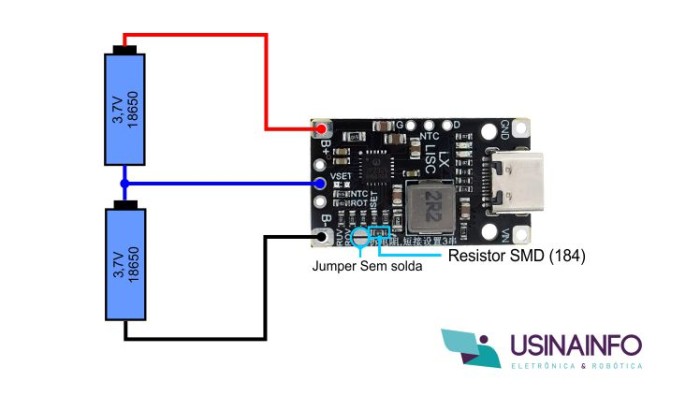

Uso Carregador de Baterias 18650 configuração 2S

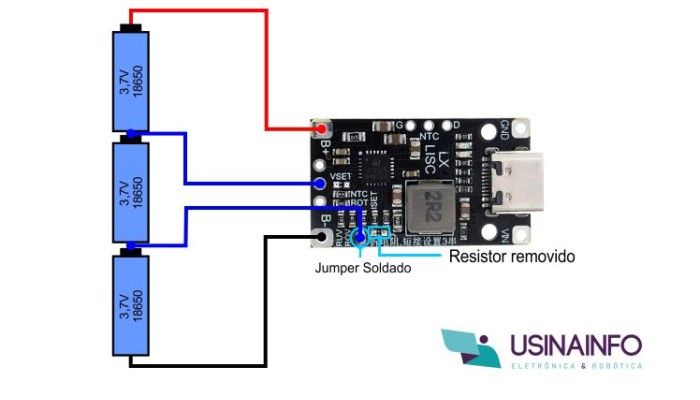

Uso Carregador de Baterias 18650 configuração 3S

Atenção:
Pronto para uso na configuração 2S;
Para configuração 3S remova o resistor conforme a figura acima e solte o jumper abaixo de ROV.

Este carregador tem capacidade de corrente de até 1,5A e suporta uma tensão de saída de 8,4V (2S) ou 12,6V (3S), dependendo da configuração escolhida. A funcionalidade de equalização está disponível para arranjos de 2S e 3S, permitindo uma distribuição uniforme da carga nas células conectadas.

Ideal para projetos que exigem autonomia e segurança, o LX-USC-V2 é uma solução prática para aplicações em energia portátil e sistemas alimentados por baterias de lítio.
