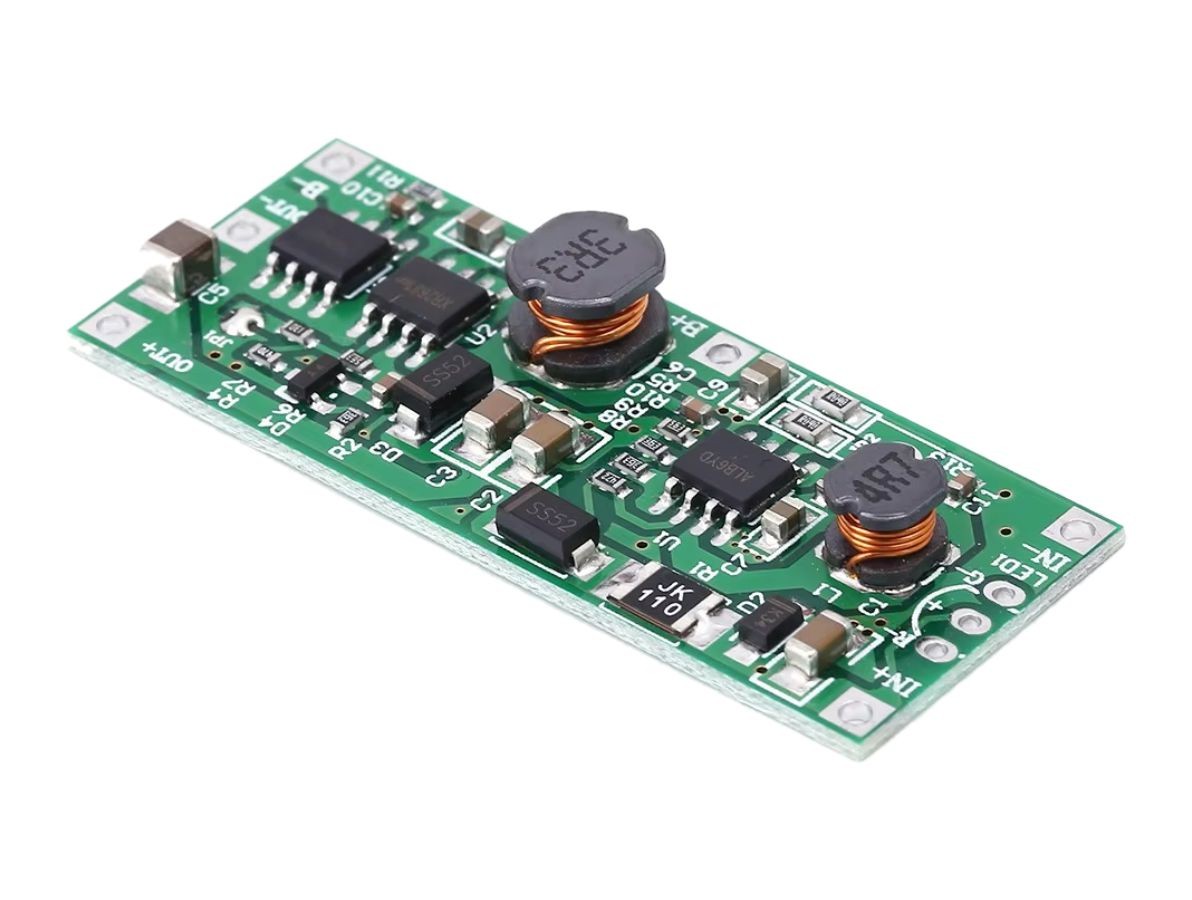

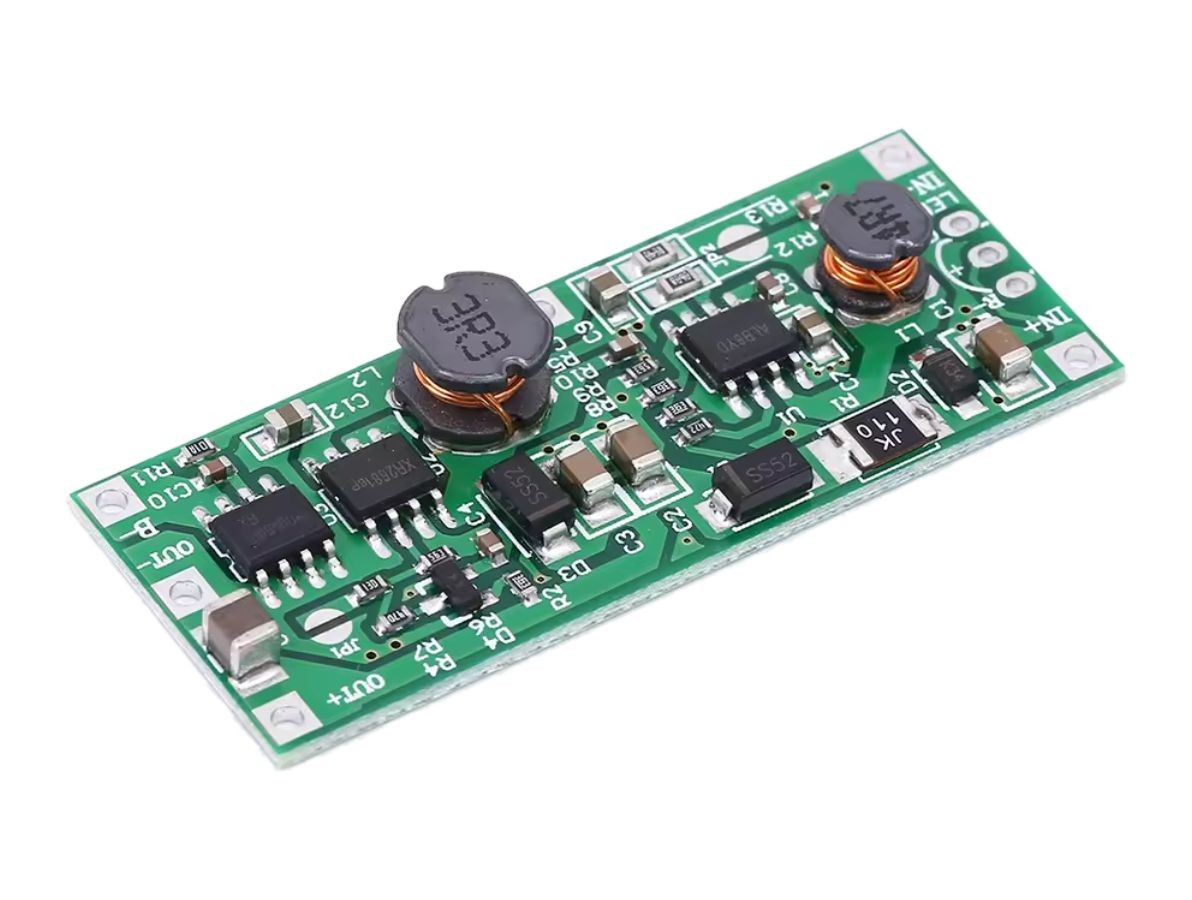

Módulo Carregador e Conversor Step-Up 5 - 9V para Bateria de Lítio 18650 saída 9V 1A

O Módulo Carregador e Conversor Step-Up 5 - 9V para Bateria de Lítio 18650 saída 9V 1A é um circuito compacto e eficiente que integra as funções de carregamento, conversão e proteção para baterias de lítio 18650, ideal para sistemas de alimentação de backup (UPS) e projetos portáteis alimentados por 9V.

Ele permite carregar a bateria 18650 enquanto fornece saída estabilizada em 9V DC, tornando-se perfeito para alimentar módulos Arduino, roteadores, sistemas de automação e dispositivos eletrônicos que necessitam de alimentação contínua e confiável. O jumper JP2 permite ajustar a corrente de carga entre 0,5A e 1A, adaptando-se ao tipo de célula e às condições de uso. Já o jumper JP1 permite que o usuário ative manualmente a saída de 12V, tornando o módulo mais versátil conforme o tipo de aplicação.

O módulo conta com circuito de proteção contra sobrecarga e descarga, garantindo maior vida útil da bateria. Seu consumo em vazio é extremamente baixo, o que o torna ideal para uso contínuo. Durante o funcionamento, é importante conectar a bateria por último e manter os fios de conexão curtos (máx. 10cm, bitola 20AWG) para evitar quedas de tensão e aquecimento. Por aquecer durante o funcionamento, recomenda-se manter o módulo afastado da bateria para evitar aquecimento excessivo.

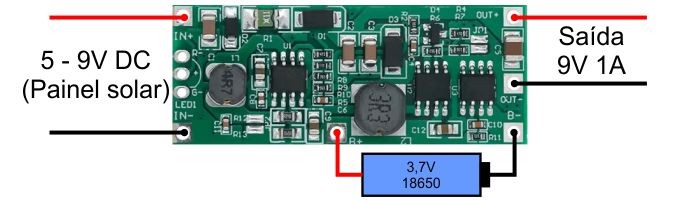

Ligações Ligações Módulo Carregador e Conversor Step-Up 5 - 9V para Bateria de Lítio 18650 saída 9V 1A

O módulo permite a instalação opcional de um LED bicolor de ânodo comum para indicar o status de operação. A luz azul indica que há tensão na saída, a vermelha indica que a bateria está sendo carregada, o vermelho intermitente indica falha ou bateria ausente, e o vermelho apagado indica que a carga está completa.

Um bom exemplo prático de uso deste módulo é em sistemas autônomos com Arduino e painéis solares, onde o módulo gerencia todo o processo de carga e alimentação de forma automática, mantendo o funcionamento contínuo de sensores, microcontroladores e outros dispositivos mesmo em dias nublados ou à noite com a ajuda da bateria, que se recarrega durante o dia.

CARACTERÍSTICAS:

ESPECIFICAÇÕES:
