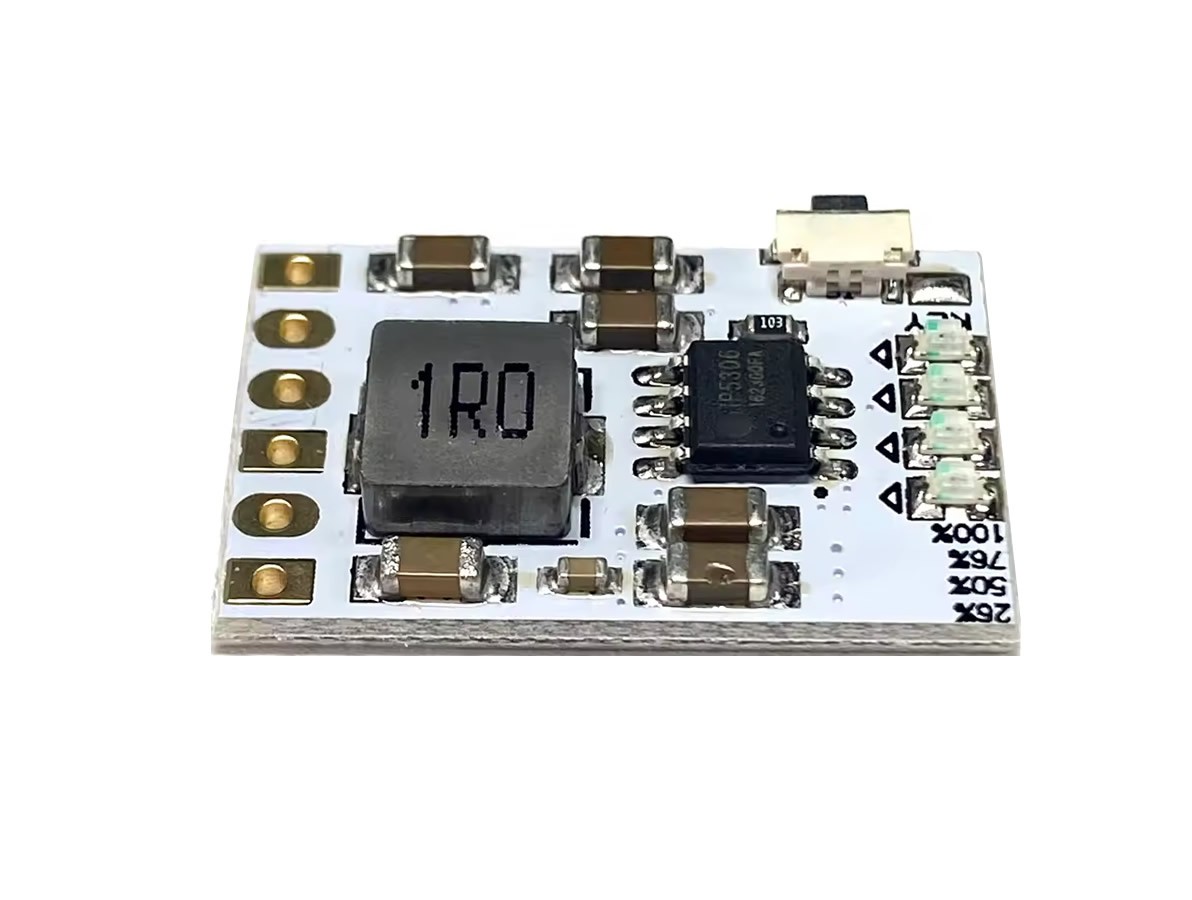

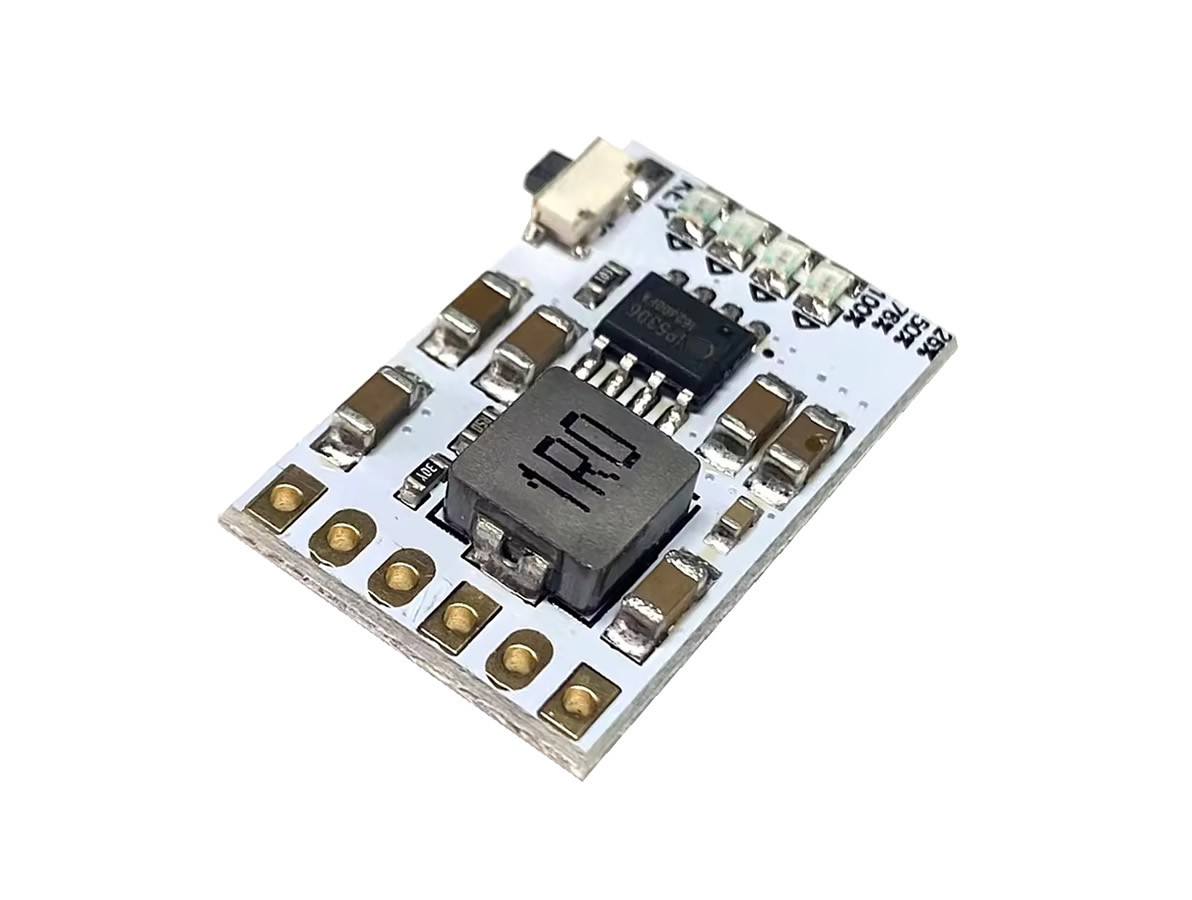

Módulo Carregador e Boost para Bateria Lítio 18650 com Saída 5V 2A – Versão Aprimorada - MH-CD42

O Módulo Carregador e Boost MH-CD42 - Versão Aprimorada é uma solução completa para gerenciamento de baterias de lítio Li-ion e LiPo (3,7V / 4,2V), reunindo funções de carregamento, proteção e conversão de tensão em um único módulo compacto. Diferente de versões mais simples, este modelo não desliga automaticamente em cargas baixas, permitindo alimentar dispositivos de baixo consumo.

O módulo permite descarga enquanto a bateria está sendo carregada. Durante a comutação entre a alimentação externa e a bateria, ocorre uma breve interrupção de aproximadamente 0,3s, o que deve ser considerado em aplicações sensíveis, tornando-o indicado para projetos que toleram pequenas quedas momentâneas de energia.

Conta com LEDs indicadores de nível de bateria (100%, 75%, 50% e 25%), facilitando o monitoramento visual da carga, além de um botão de controle (CHAVE) que permite ligar ou desligar manualmente a saída. O módulo também possui proteções internas completas, possibilitando o uso seguro mesmo com baterias que não possuem BMS integrado.

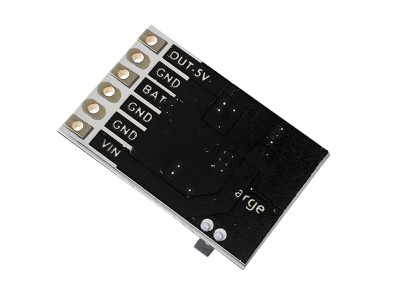

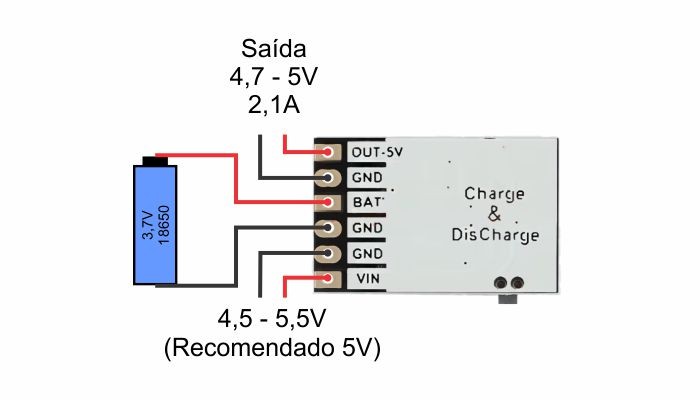

Ligações Módulo Carregador Bateria Lítio 18650 - MH-CD42

PROTEÇÕES INTERNAS

- Proteção contra sobrecorrente (OCP)
- Proteção contra sobretensão (OVP)
- Proteção contra curto-circuito (SCP)
- Proteção contra temperatura excessiva (OTP)

FUNCIONAMENTO

Ao conectar a bateria, a saída do módulo é habilitada automaticamente, mesmo com os LEDs apagados. Um clique no botão ativa os LEDs indicadores para exibir o nível da bateria. Mantendo o botão pressionado por aproximadamente 20 s, a saída é desligada; um novo clique reativa a saída.

Durante o carregamento, a saída passa a ser alimentada pela fonte externa. Ao desconectar o carregador, o módulo retorna automaticamente para a alimentação pela bateria, ocorrendo uma breve interrupção de cerca de 0,3 s durante a comutação das fontes.

Recomenda-se o uso de fios adequados para garantir baixa perda elétrica e uma tensão de saída estável.

CARACTERÍSTICAS:

ESPECIFICAÇÕES:
