Sensor de Nível Submersível para Líquidos RS485 – Sonda Inox 304 (1m) com Cabo de 3m

O Sensor de Nível de Líquidos Submersível RS485 – Modelo QDY30A-VD é uma solução robusta e confiável para medição precisa do nível de líquidos em reservatórios, poços, tanques industriais e ambientes exigentes. Seu princípio de funcionamento é baseado na medição da pressão hidrostática, que varia conforme a profundidade do líquido. Esse valor é convertido em sinal digital, permitindo o monitoramento remoto por meio da interface RS485.

Equipado com sonda em aço inoxidável 304 e encapsulamento completo, o sensor oferece excelente resistência à corrosão e longa vida útil, mesmo em contato contínuo com água, líquidos ácidos, alcalinos ou ambientes úmidos. A faixa padrão de medição deste modelo é de 0 a 1 metro, com alta precisão de ±0,25% FS e alimentação de 12 a 24VDC. O cabo de 3 metros é reforçado internamente com guia e sustentação, oferecendo segurança e facilidade de instalação em locais de difícil acesso.

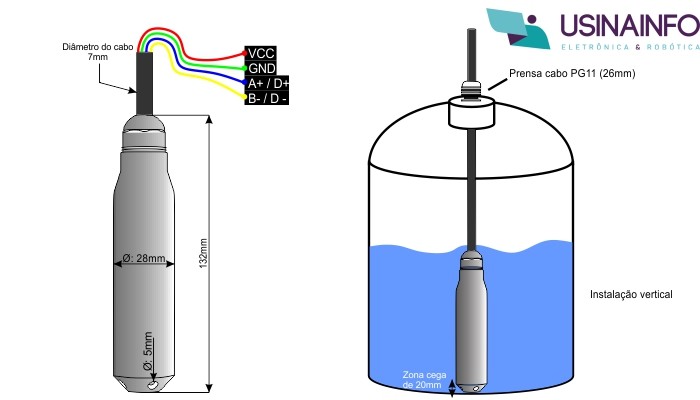

Detalhes Instalação Vertical Sensor de Nível Submersível RS485 QDY30A-VD

A instalação deve ser feita com o sensor submerso, posicionado no fundo do reservatório, longe de fontes de vibração e calor excessivo. Também é importante mantê-lo afastado da entrada de água para evitar turbilhão e garantir uma leitura estável. Se a conexão do cabo for feita de forma personalizada, recomenda-se o uso de caixa de passagem ou vedação adequada para garantir a impermeabilidade. A sonda pode ser fixada conforme a necessidade, garantindo maior estabilidade na leitura.

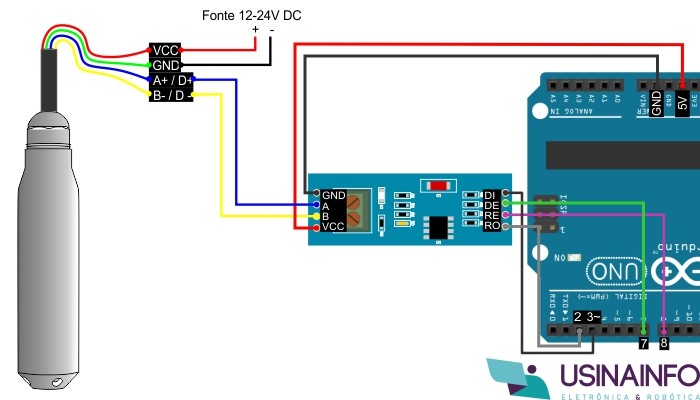

Esquema de ligação Sensor de Nível Submersível com Arduino e Conversor

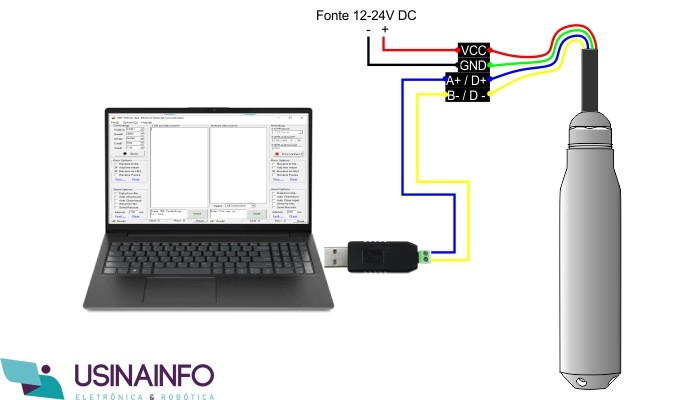

Esquema de ligação Sensor de Nível Submersível com Computado utilizando Conversor RS485

Este sensor é indicado para aplicações em tanques de água, poços profundos, estações de bombeamento, tanques de combate a incêndio, lagos e sistemas industriais com necessidade de controle preciso de nível.

Apesar de seu alcance nominal de até 1 metro, sua alta sensibilidade permite medições confiáveis mesmo em pequenos volumes de líquido, como baldes ou reservatórios compactos — basta submergir a sonda para começar a leitura. Isso o torna uma opção extremamente versátil, tanto para uso em grandes instalações quanto em aplicações menores e móveis, com fácil integração a CLPs, sistemas supervisórios, Arduino, ESP32 e outras plataformas de automação.

Recomendações:
Água - Não recomendado para água salgada/litoral
Diesel - Adequado para diesel S-10 e similares (contém menos enxofre)
Querosene - Geralmente adequado
Gasolina - Pode ser usado

CARACTERÍSTICAS:

Download Código Exemplo Arduino

Download Manual Usinainfo

ESPECIFICAÇÕES:
