Medidor de ESR / Testador Universal de Componentes Eletrônicos LCR-T4 + Case Acrílica Ver ampliado

Medidor de ESR Testador Universal de Componentes Eletrônicos LCR-T4 + Case e Manual

08292
Mais Vendido
R$ 159,11
no boleto/depósito
ou R$ 167,48 no cartão
Quantidade:Qtd:

O Frete será calculado no carrinho de compras

O Medidor de ESR LCR-T4, muito conhecido no ramo eletrônico também como Testador de Transistor, é uma ferramenta de última geração que abarca uma gama maior de funções se comparado a outros modelos.
Entre os modelos reconhecidos destacam-se a detecção automática de transistores NPN e PNP, MOSFET Canal N e P, diodos, tiristores, resistores, transistores, capacitores, resistores, entre outros componentes eletrônicos.
A utilização do Medidor ESR / Testador de Transistor LCR-T4 é muito simples, basta instalar o componente no soquete ZIF integrado ao medidor, baixar a alavanca presente no soquete e apertar a tecla , sendo que todo o teste será feito de forma automática.

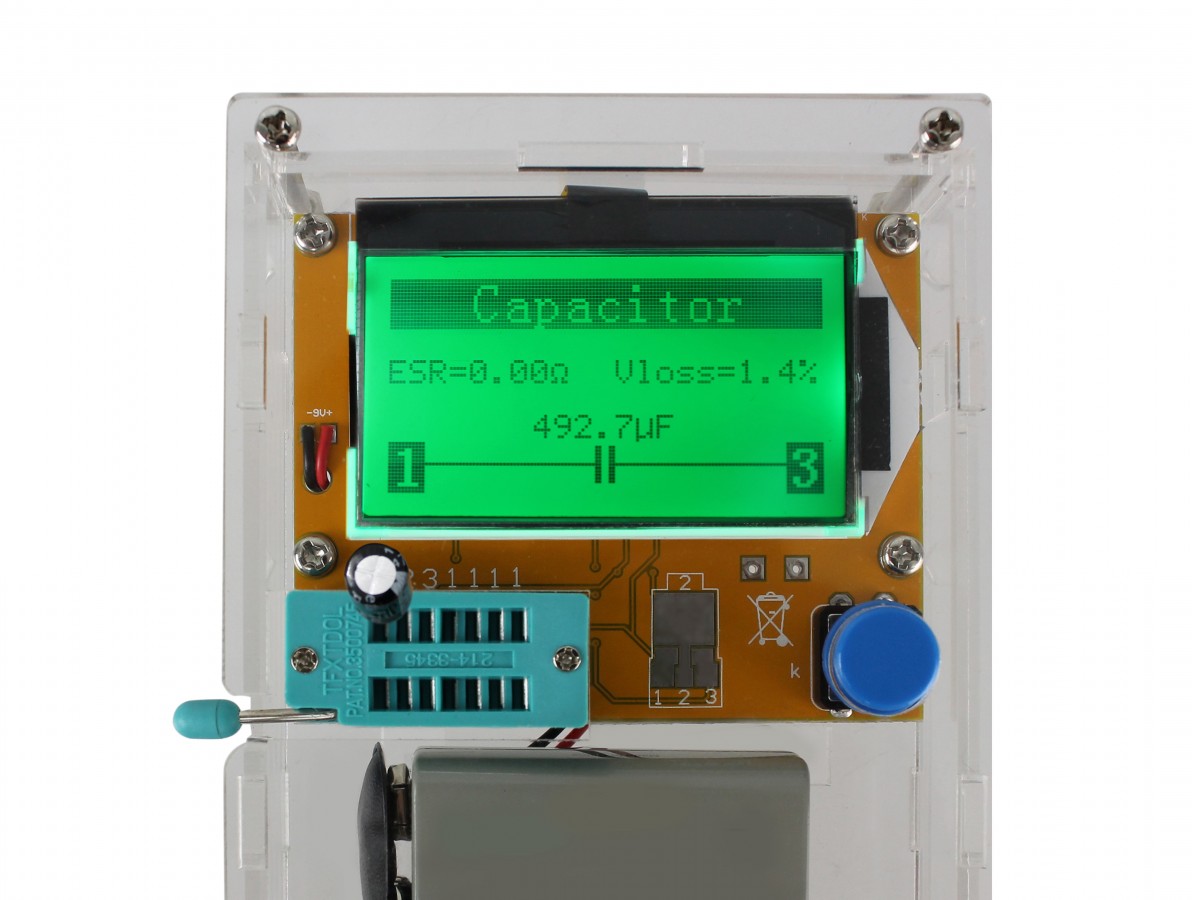

Na tela é possível verificar todos os resultados obtidos no teste, permitindo verificar em locais com pouca iluminação, já que conta com luz de fundo na cor verde. A alimentação do Medidor de ESR / Testador de Transistor é feita por meio de bateria 9V (não inclusa), contando com desligamento automático.
Importante lembrar que antes de usar o Medidor de ESR para medir capacitância, é necessário descarregar o capacitor de forma a evitar danos ao equipamento de teste, prolongando sua vida útil.

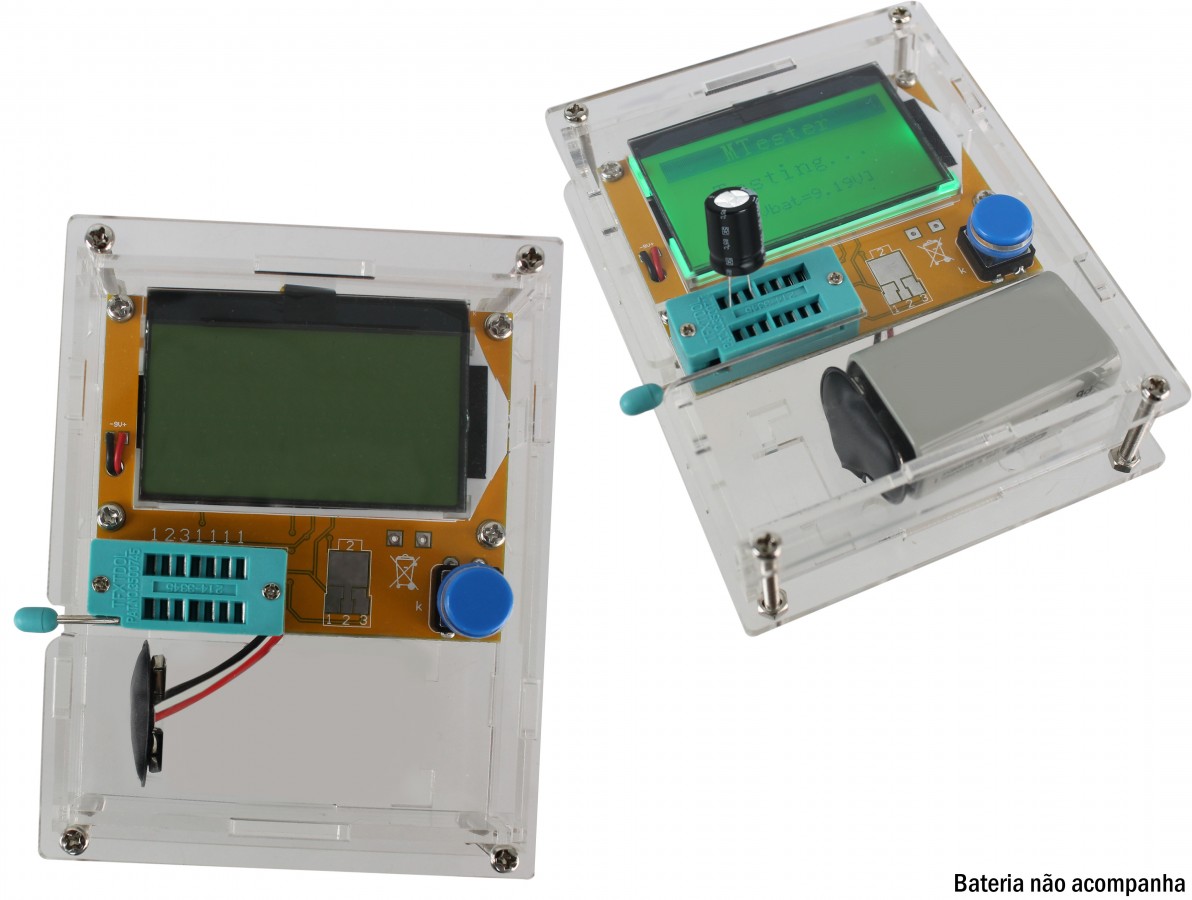

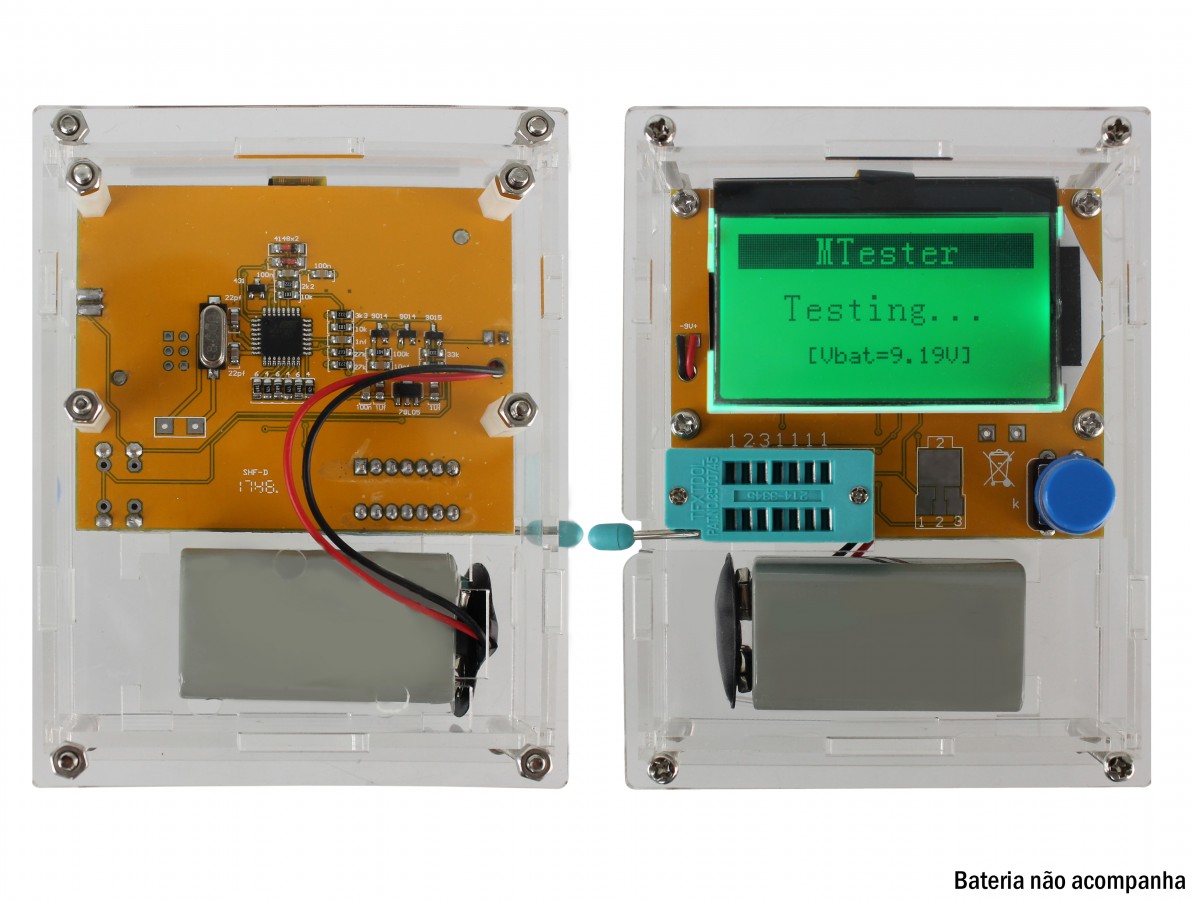

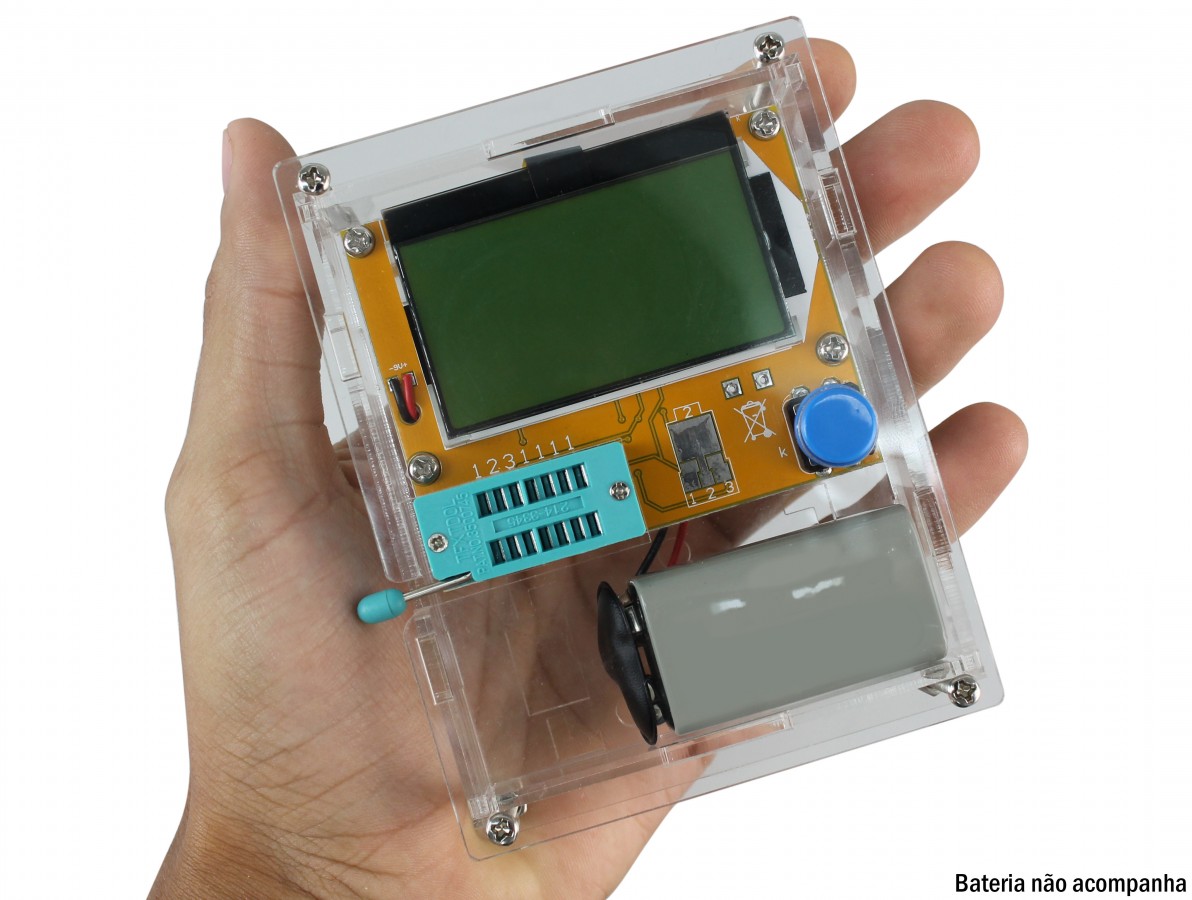

Medidor de ESR / Testador Universal de Componentes Eletrônicos LCR-T4 + Case Acrílica

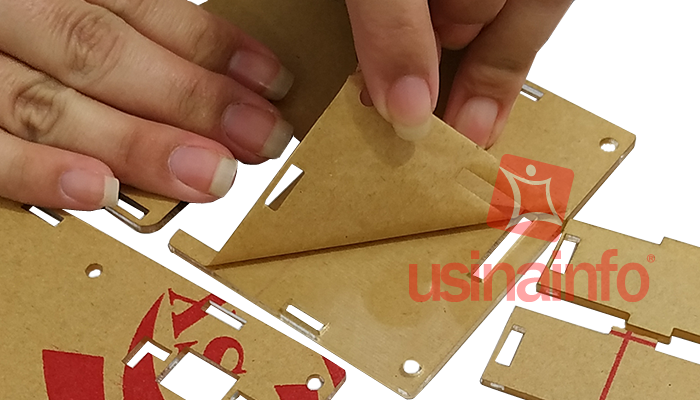

Retire a Película de Proteção Antes de Montar



CARACTERÍSTICAS:

- Medidor de ESR LCR-T4;
- Testador de Transistor;
- Medidor de Capacitância;
- Exclusiva case acrilica;
- Detecção automática de transistores NPN e PNP, MOSFET canal N e canal P, diodo (incluindo diodo duplo), tiristor, transistor, TRIAC, resistor e capacitor e outros componentes;
- Capacitância parasita;
- Resultados do teste exibidos no amplo display LCD com iluminação;
- Voltagem de disparo de MOSFET, capacitância de base e diodo de proteção;
- Medição Transistor Bipolar, fator de amplificação e base-tensão de limiar emissor;
- Tensão de limiar e da capacitância da porta;
- Porcentagem de perda para capacitores;
- Voltagem da Junção, corrente de fuga reversa;
- Mede Potenciômetros e resistores indicando pinagem;
- Tensão Zener;
- ESR para componentes passivos;
- HFe;
- Operação com apenas um botão;
- Desligamento automático;
- Soquete ZIF integrado;
- Alimentação por bateria 9V (não inclusa);
- Acompanha Manual em português;

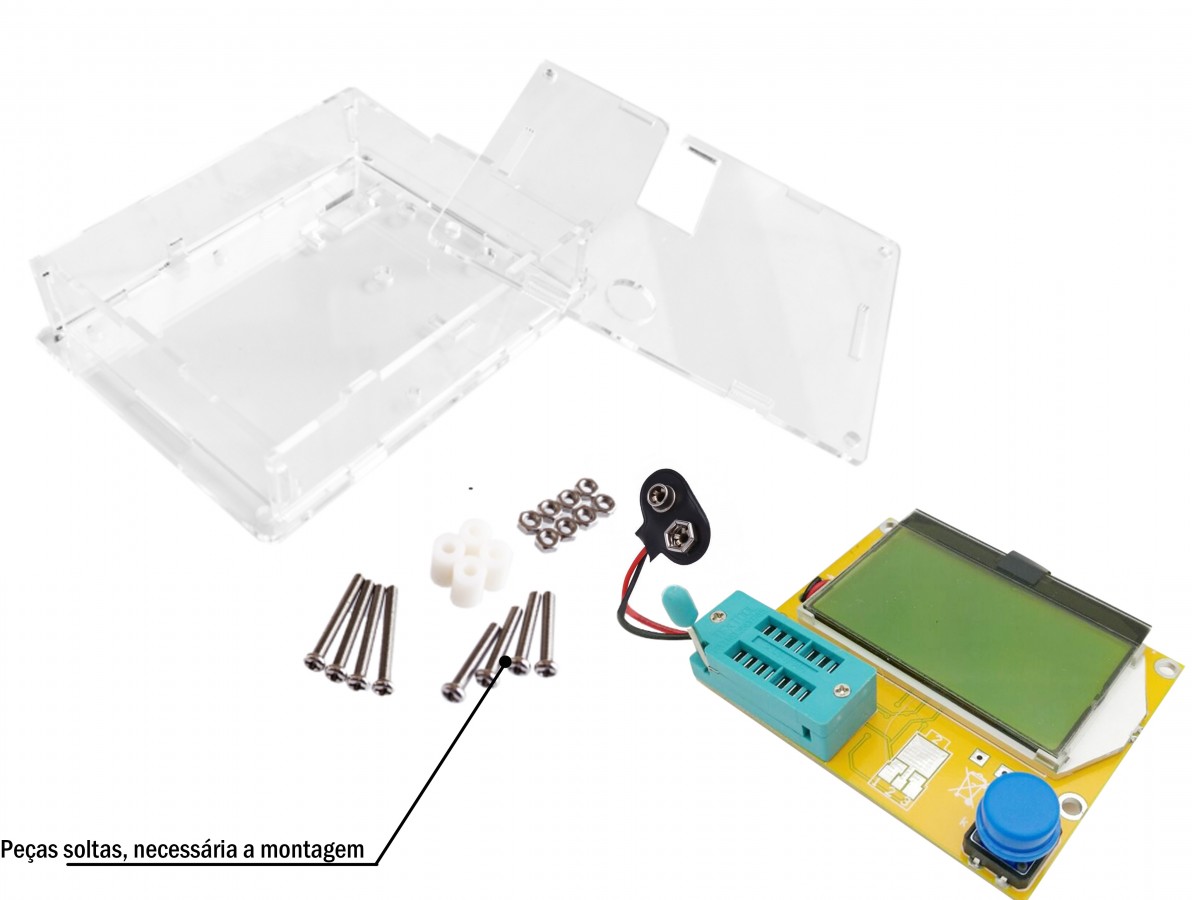

Vídeo para Auxiliar na montagem da case..

ESPECIFICAÇÕES:

- Modelo: LCR-T4;
- Alimentação: Bateria 9V (NÃO INCLUSA);
- Microcontrolador: Atmega328P SMD:;
- Display LCD: 128x64 (3");
- Transistor: 2 ou menos no mesmo invólucro;
- Medição de Resistência: 0.1Ω-50MΩ;
- Medição de indutância: 0.01mH-20H;
- Capacitância medida: 25pF - 100mF (resolução 1pF);
- Dimensões com case (CxLxA): 111x85x25mm;
- Peso: 165g.

Leia Mais

VÍDEO DO PRODUTO:

24 outras opções

Comentários

Avaliação 5
Gostei muito! Ótimo preço.
Avaliação 5
O Medidor de ESR LCR-T4 é muito simples e prático.
Apesar de ter como chip um simples MCU de Arduino, ATMEGA328P, ele é uma ferramenta poderosa que detecta e testa automaticamente uma grande diversidade de componentes electrónicos passivos e ativos.
Consegue realizar medições importantes e muito úteis, que não são comuns de encontrar nos multimetros mais conhecidos e de referencia no mercado, como as medidas de ESR de capacitores, indutores, FET, MOSFET, SCR e TRIAC.
Recomendo comprar com a case de acrílico para proteger a placa e o display.
Vem com um manual elaborado pela Usinainfo. Recomendo adicionar no manual um desenho para auxiliar a montagem da case de acrílico. Faltou a informação sobre os terminais de medição: 1 2 e 3. Tive que pesquisar na internet estas 2 informações.
Na verdade o componente a ser testado pode ser colocado entre qualquer um dos 3 terminais de medição, porque o medidor detecta automaticamente o tipo de componente e o testa em seguida. Por exemplo: voce pode adicionar o resistor entre os terminais 1 e 2 ou entre 2 e 3 ou entre 1 e 3.
Fica a dica ai para todos.
Eu recomendo para todas as pessoas que tem a Electrónica como hobby!
Avaliação 5
O Medidor de ESR Testador Universal de componentes Eletrônicos é muito bom de se trabalhar. Possui Display LCD de 128 x 64 e 3", tamanho ótimo. Sua ' case ' de acrílico também é bonita !, mas, eu acrescentaria uma melhoria : 04 tubos de plástico , uma para cada ' parafuso ' externo. Pois quando apertamos estes 04 parafusos em suas porcas, ambas as ' tampas' a superior e a inferior empenam sob determinada pressão. Logo, inserindo estes parafusos ( cada um em um tubinho de plástico, eles não deixariam que as tampas envergassem. Por outro lado, se apertarmos de ' menos ' estes parafusos, suas porcas podem se soltar dos parafusos e se perderem. Mesmo assim é um bom Testador.
Avaliação 4
Dentro da expectativa custo x benefício.
Avaliação 5
Exatamente o que eu esperava. Apenas deveria ter um breve manual explicando como usar o aparelho, e quais os componentes que é possível testar.
Avaliação 4
Esse equipamento funcionou com uma grande variedade de componentes entre diodos, resistores, indutores, capacitores e transistores BJT e FET. Muito prático para as tarefas cotidianas. Pena a falta de manual, que poderia auxiliar a esclarecer seu uso.
Avaliação 5
otimo para evitar a leitura cores de resistores
  • Comentário foi útil: 2 de 2
Avaliação 5
Parece um bom produto
