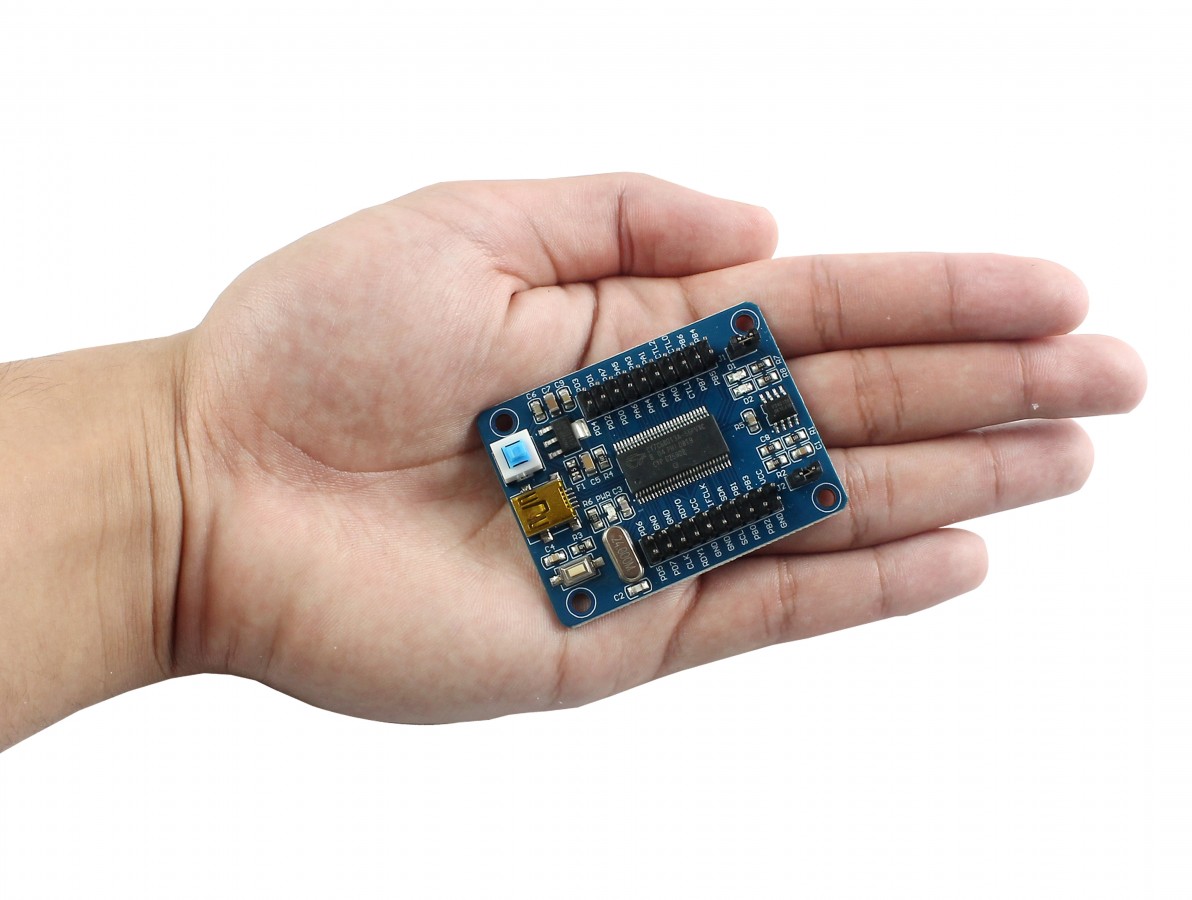

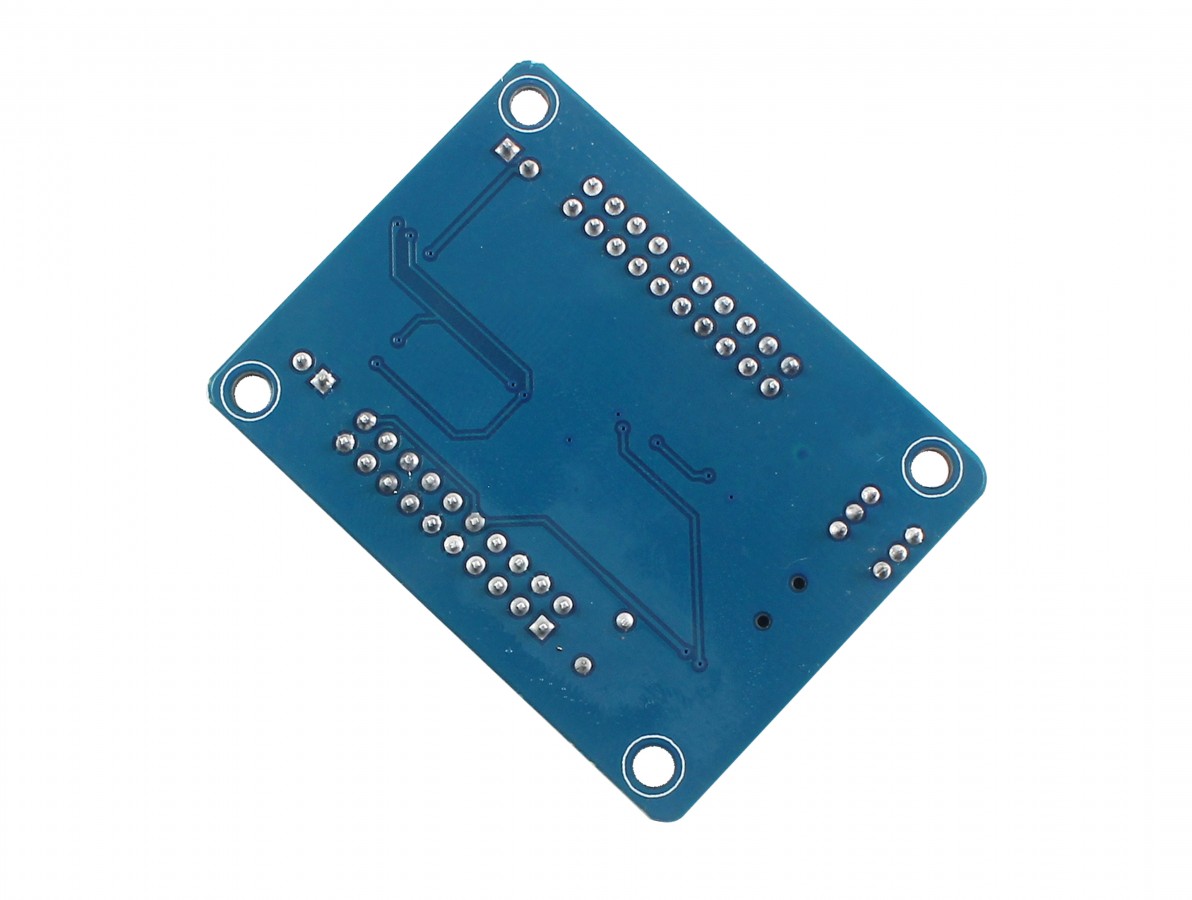

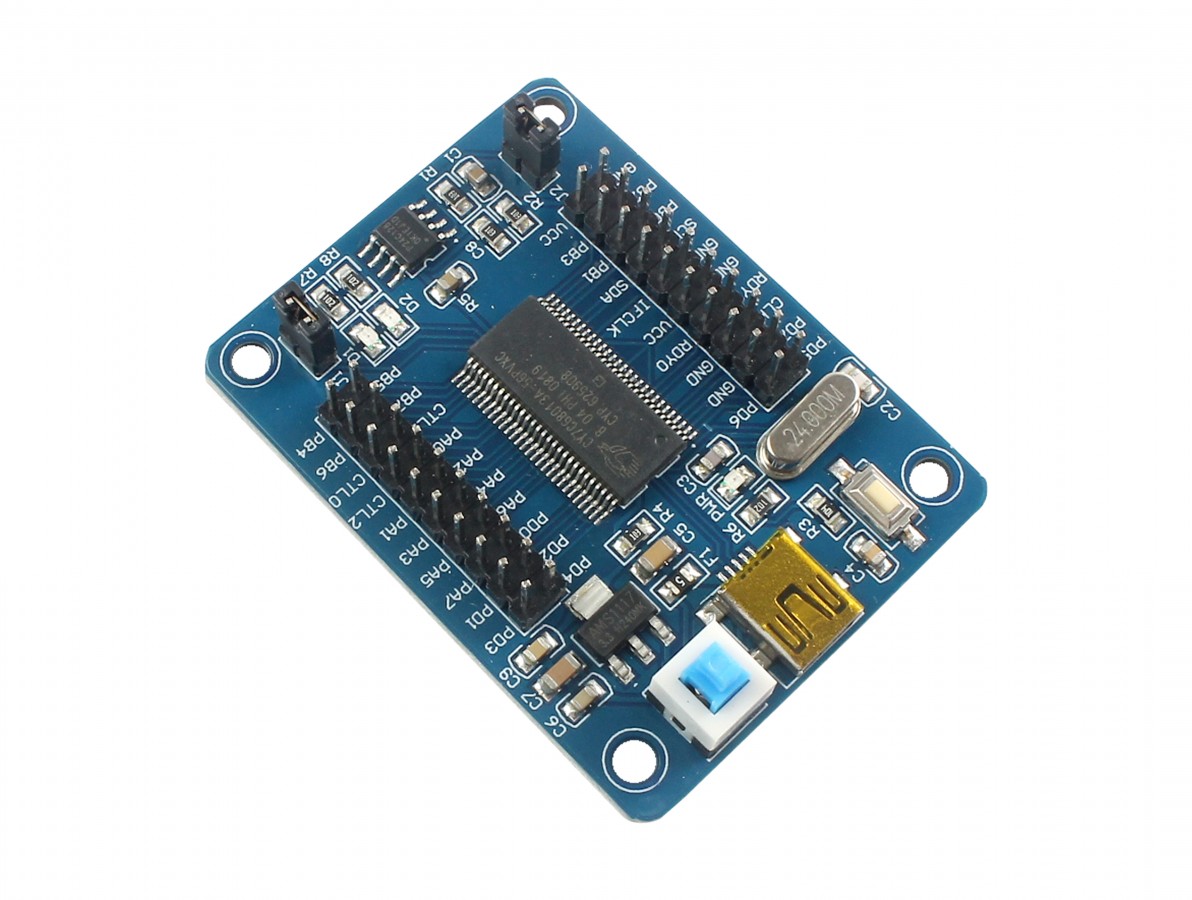

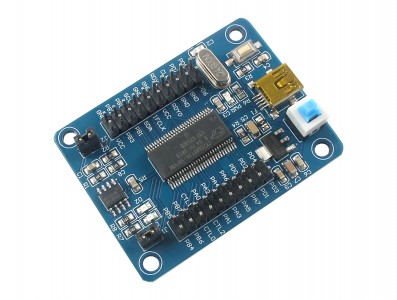

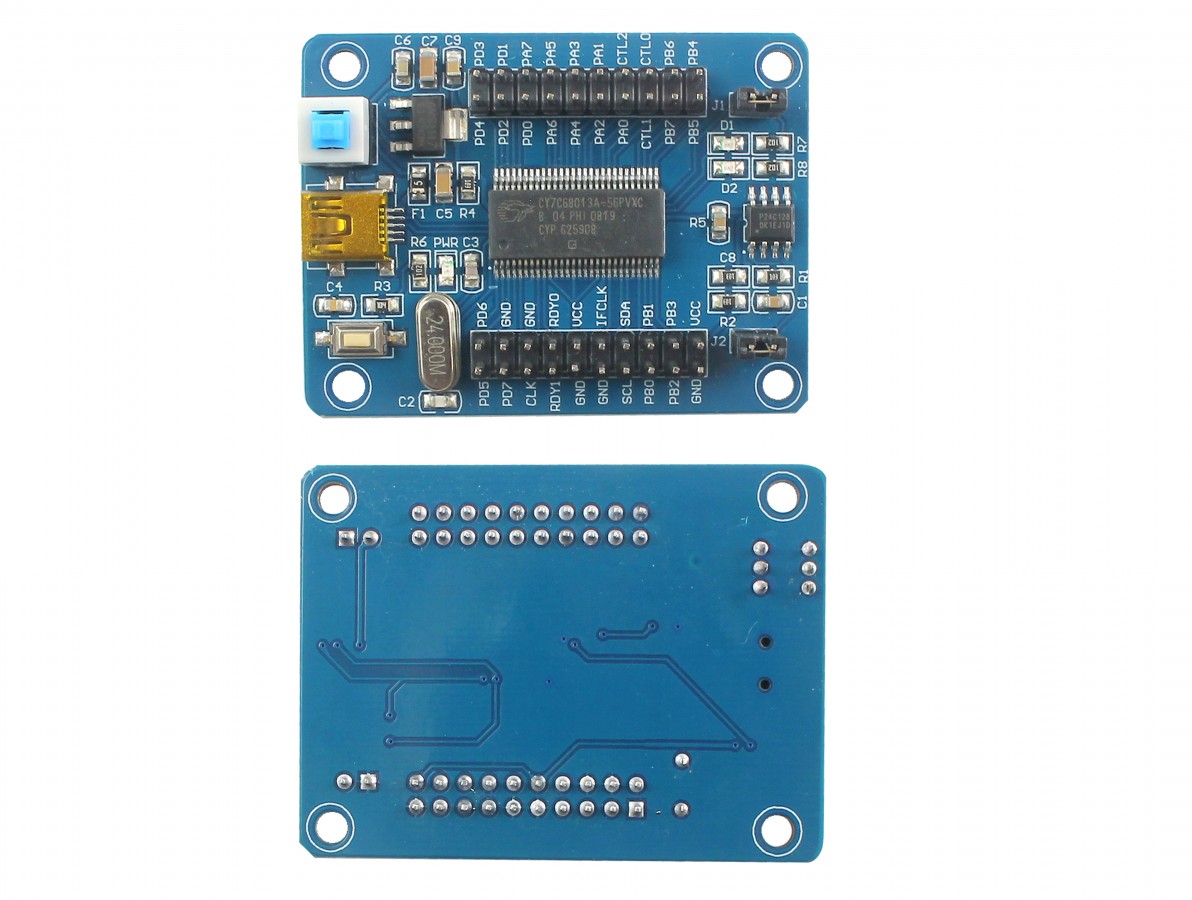

Analisador Lógico CY7C68013A EZ-USB FX2LP 24Mhz 16CH

07837

R$ 69,90

R$ 55,90
+ 5% de desconto no boleto


- O Analisador Lógico CY7C68013A 24Mhz 16CH tem como funcionalidade duas operações básicas, uma delas é registrar o estado de sinais digitais em uma memória interna durante determinado tempo e a outra é apresentar os resultados obtidos em um visor para que os dados possam ser analisados, de modo a identificar qualquer mudança de estado.
- Para monitorar ou testar o comportamento dos pinos digitais usamos o Analisador Lógico CY7C68013A e estabelecemos a correlação entre a mudança de estado de um sinal para o outro, lembrando que as taxas de amostragem podem ser definidas da seguinte forma: 24MHz, 16MHz, 12MHz, 8MHz, 6MHz, 4MHz, de 2 MHz, 1 MHz, 500KHz, 250kHz, 200KHz, 100KHz, 50KHz, 25KHz e 20KHz.
- Relativamente econômico e simples, o Analisador Lógico CY7C68013A possui a capacidade de implementar outras funções e consecutivamente ampliar sua capacidade conforme seus recursos e imaginação.
- O Analisador Lógico CY7C68013A possui a capacidade de captar 16 sinais digitais em uma memória 16kB I2C EEPROM (Atmel AT24C128A). Para análise e estudo da funcionalidade do equipamento em teste, o Analisador Lógico compartilha seus dados com um computador que fica responsável pela apresentação do diagrama de tempo em formato de gráfico.
- Perfeito para experimento com microcontroladores o Analisador Lógico CY7C68013A é o equipamento responsável por monitorar a execução e a programação, realizando a análise de diversos protocolos como, por exemplo, CAN, I2C, JTAG, SPI, UART e outros.


CARACTERÍSTICAS:
- Analisador lógico CY7C68013A;
- 16 canais;
- Memória 16 kB (Atmel AT24C128A);
- Seletor EEPROM por jumper;
- Realiza testes e monitoramento em pinos digitais;
- Compatível com plataformas microcontroladoras;
- Interface de fácil verificação;
- Indicador de alimentação;
- Botão de reinicialização;
- Site internacional com informações úteis: Clique AQUI;
- Datasheet CY7C68013A: Download AQUI.


ESPECIFICAÇÕES:
- Chip principal : Cypress CY7C68013A-56PVXC (FX2LP);
- Taxas de amostragem: 24MHz;
- Tensão de entrada: 5V (USB);
- Regulador de tensão: 3.3V (ASM1117-3.3);
- Software: Sigrok PulseView;
- Protocolos: CAN, I2C, JTAG, SPI, UART e outros;
- Dimensões (CxLxA): 56,7x40x14mm;
- Peso: 14g.
