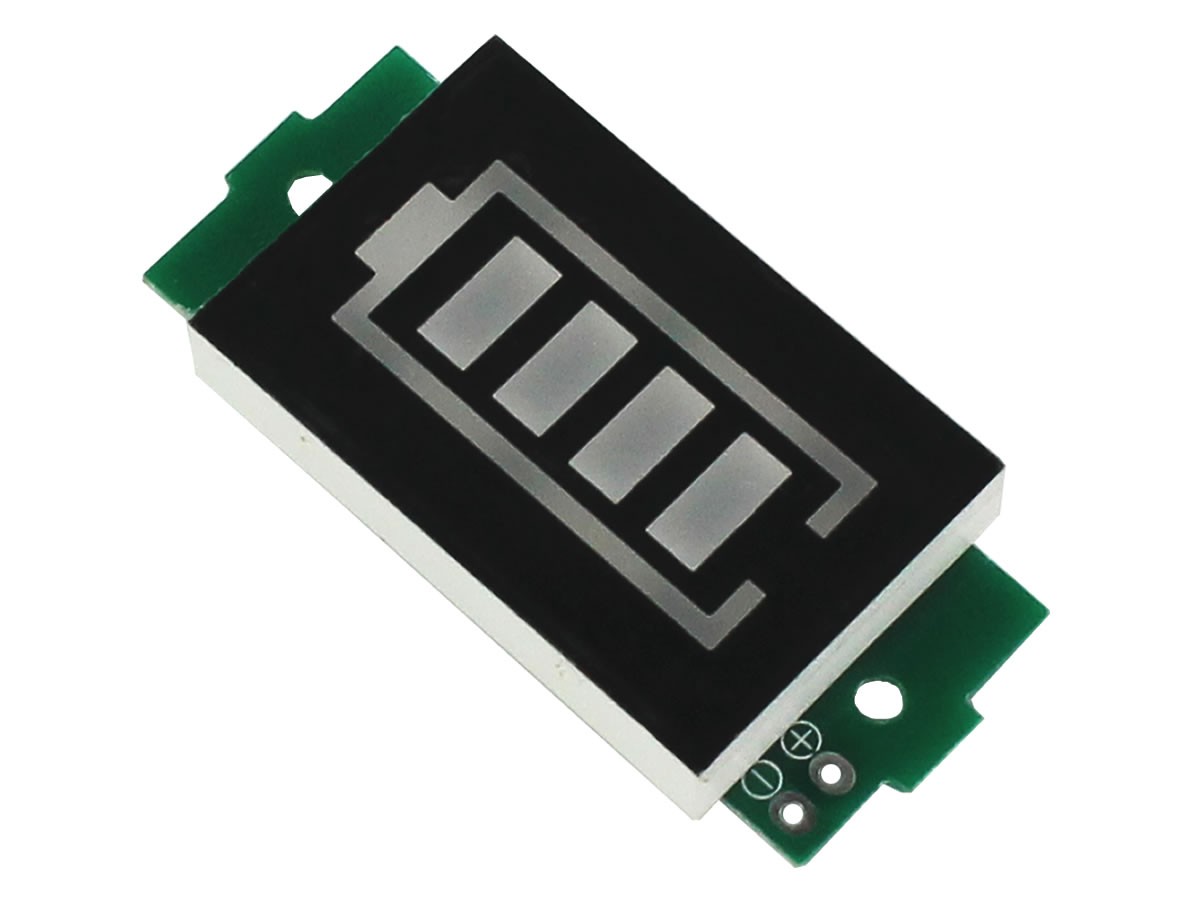

Indicador de Baterias Ajustável 1S-8S com Barra Gráfica 5 Segmentos

O Indicador de Baterias Ajustável 1S-8S com Barra Gráfica é ideal para quem precisa monitorar o nível de carga de baterias de Lítio de maneira prática e precisa. Com compatibilidade para baterias de 1 a 8 células em série (1S a 8S), este voltímetro digital permite uma configuração fácil através de solda em jumpers, ajustando-se para detectar as tensões específicas de cada aplicação.

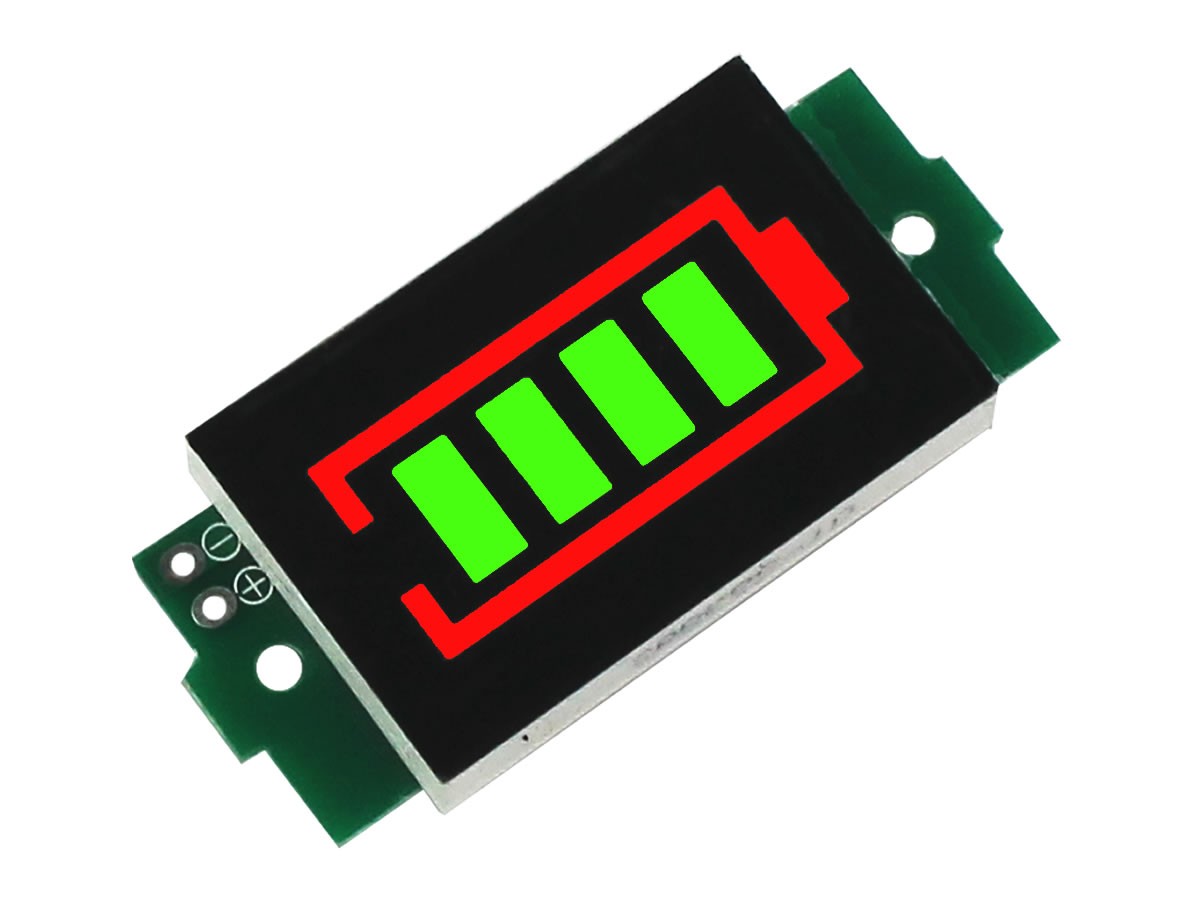

A exibição do nível de carga é feita em uma barra gráfica de 5 segmentos, que indica de forma clara o percentual de carga da bateria. As barras acendem conforme a tensão de entrada, seguindo a fórmula ajustável para cada nível de carga (25%, 50%, 75%, 100%) multiplicada pelo número de células em série. Esse monitoramento em tempo real é ideal para baterias Li-Ion 18650 e outras similares, sendo amplamente utilizado em projetos DIY e sistemas portáteis que demandam precisão e confiabilidade.

Características Indicador de Bateria Ajustável 1S-8S

Este módulo conta com perfurações para fixação, facilitando a instalação em diferentes superfícies. Além disso, seu consumo de corrente é inferior a 30mA, garantindo que a bateria monitorada não seja drenada rapidamente.

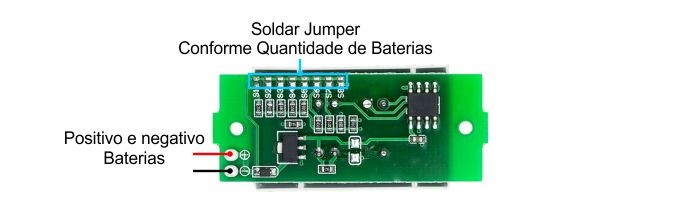

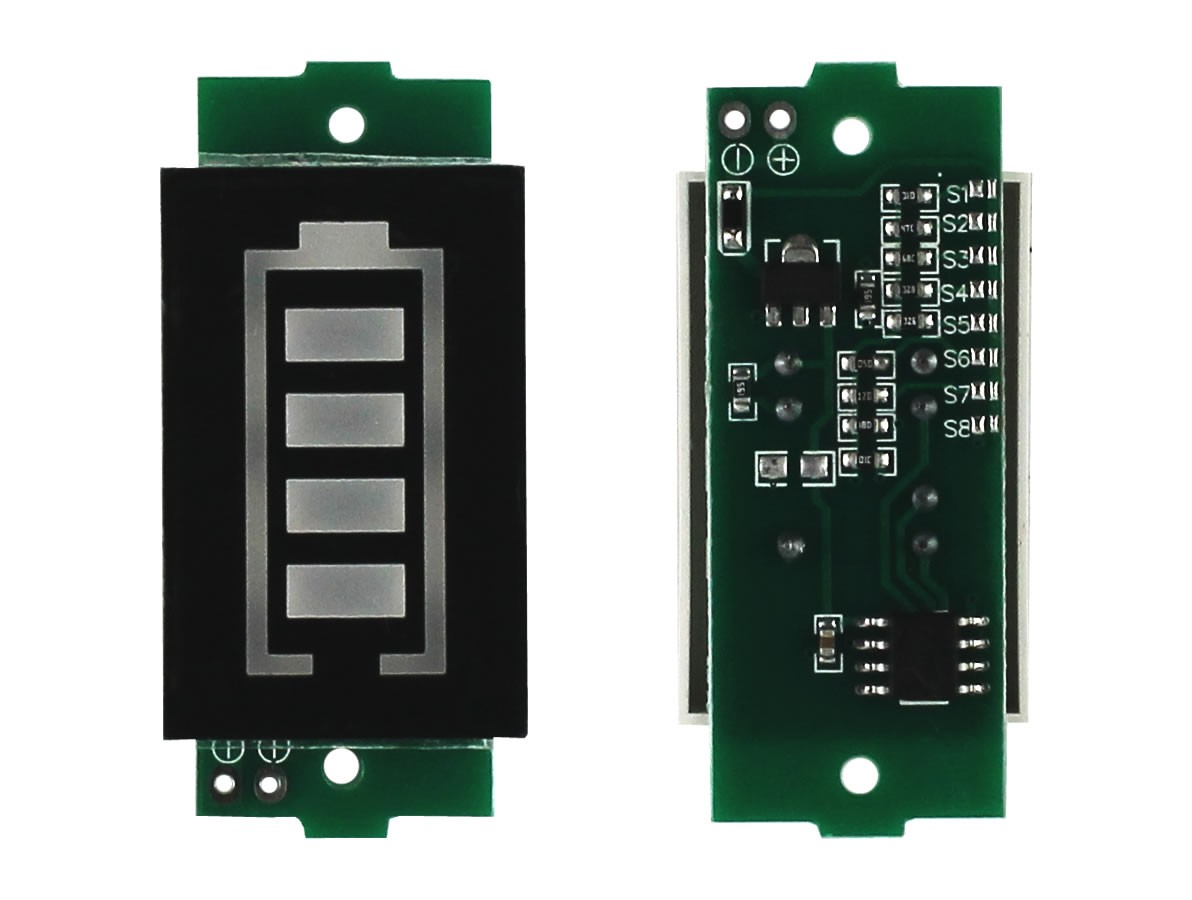

Para definir qual serão os níveis de tensão de detecção (1S-8S), é necessário realizar a solda no jumper, localizado na parte de trás da placa, correspondente ao número de baterias desejado.

Sua fórmula para definir quando uma barra ira acender segue a seguinte fórmula:
N = quantidade de baterias em série (1S,2S...)

1° Barra 25% = N x 3,3
2° Barra 50% = N x 3,5
3° Barra 75% =N x 3,7
4° Barra 100% = N x 3,9

Ou conforme a tabela abaixo:

Tabela níveis de tensão display indicador

CARACTERÍSTICAS:

ESPECIFICAÇÕES:
