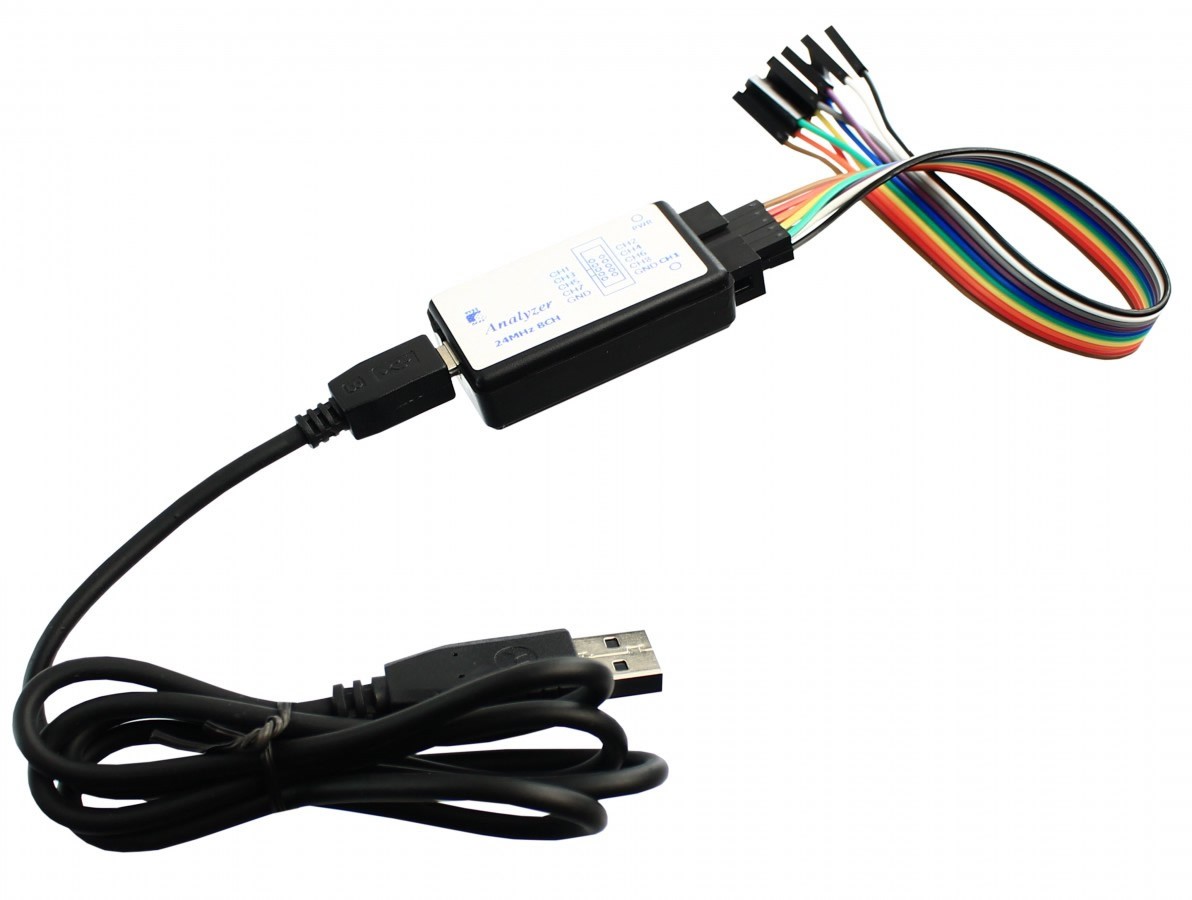

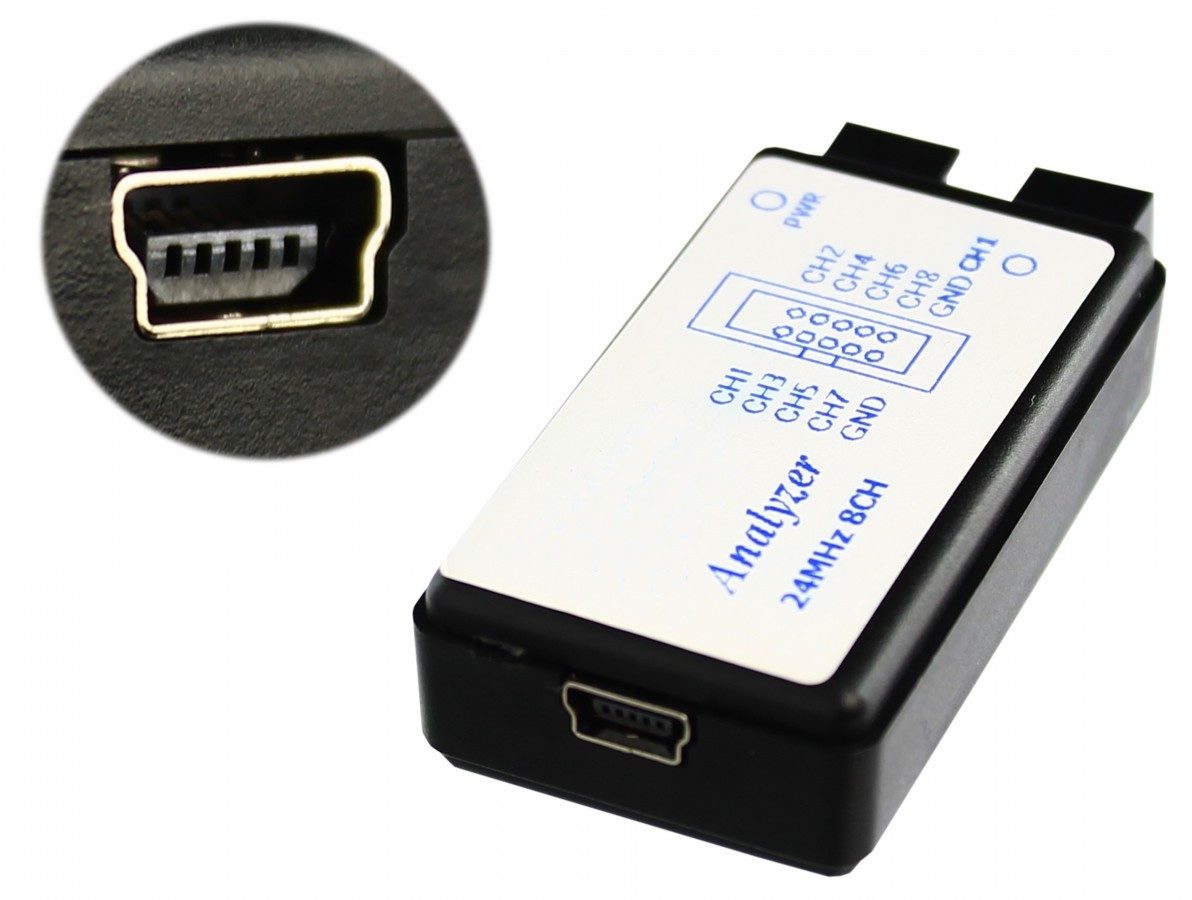

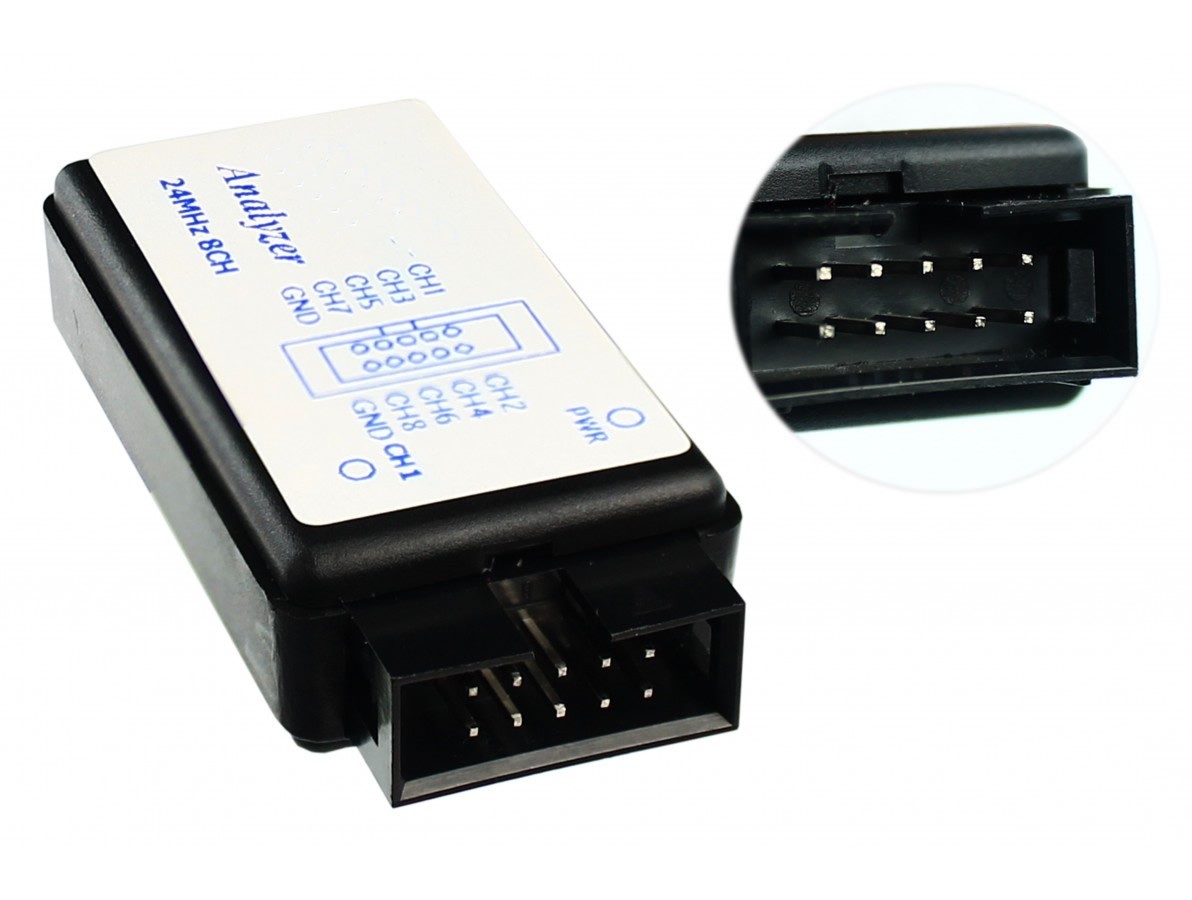

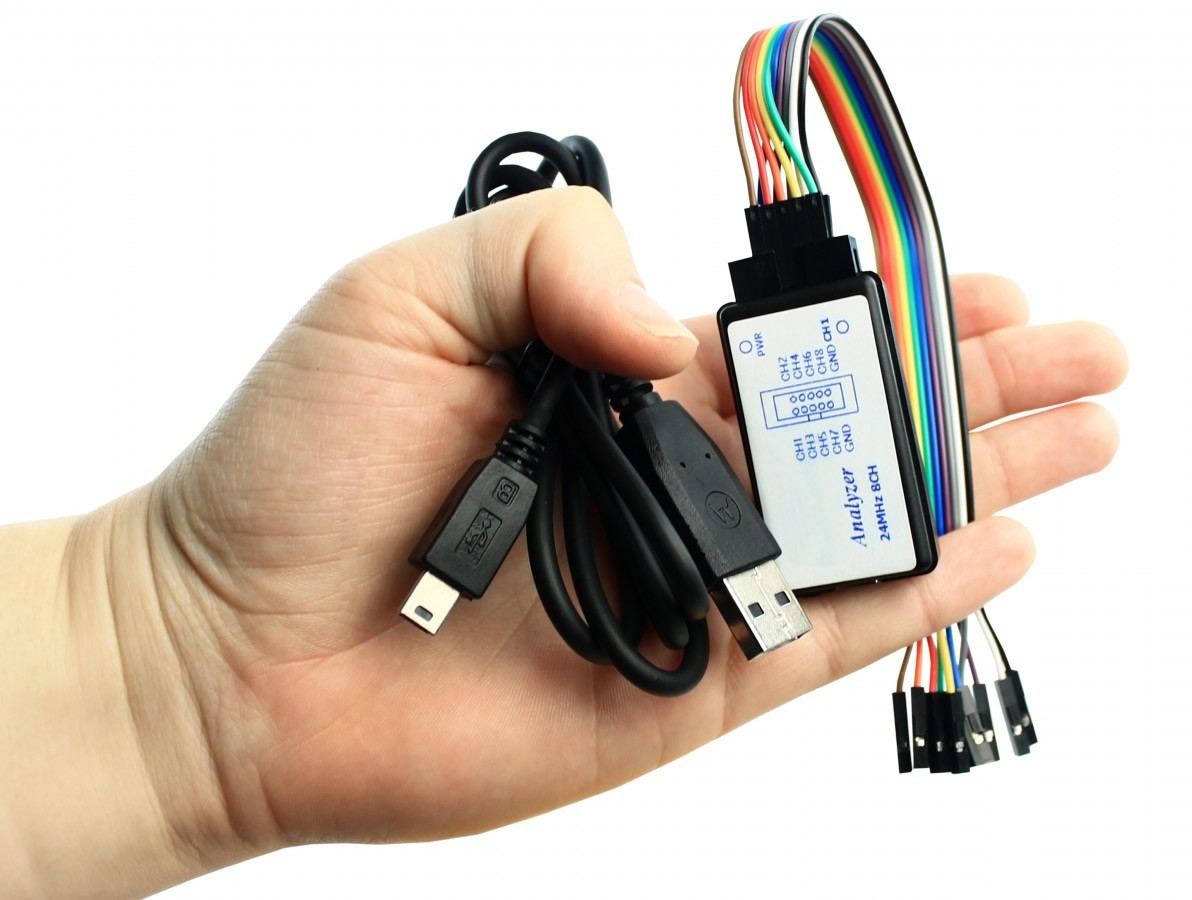

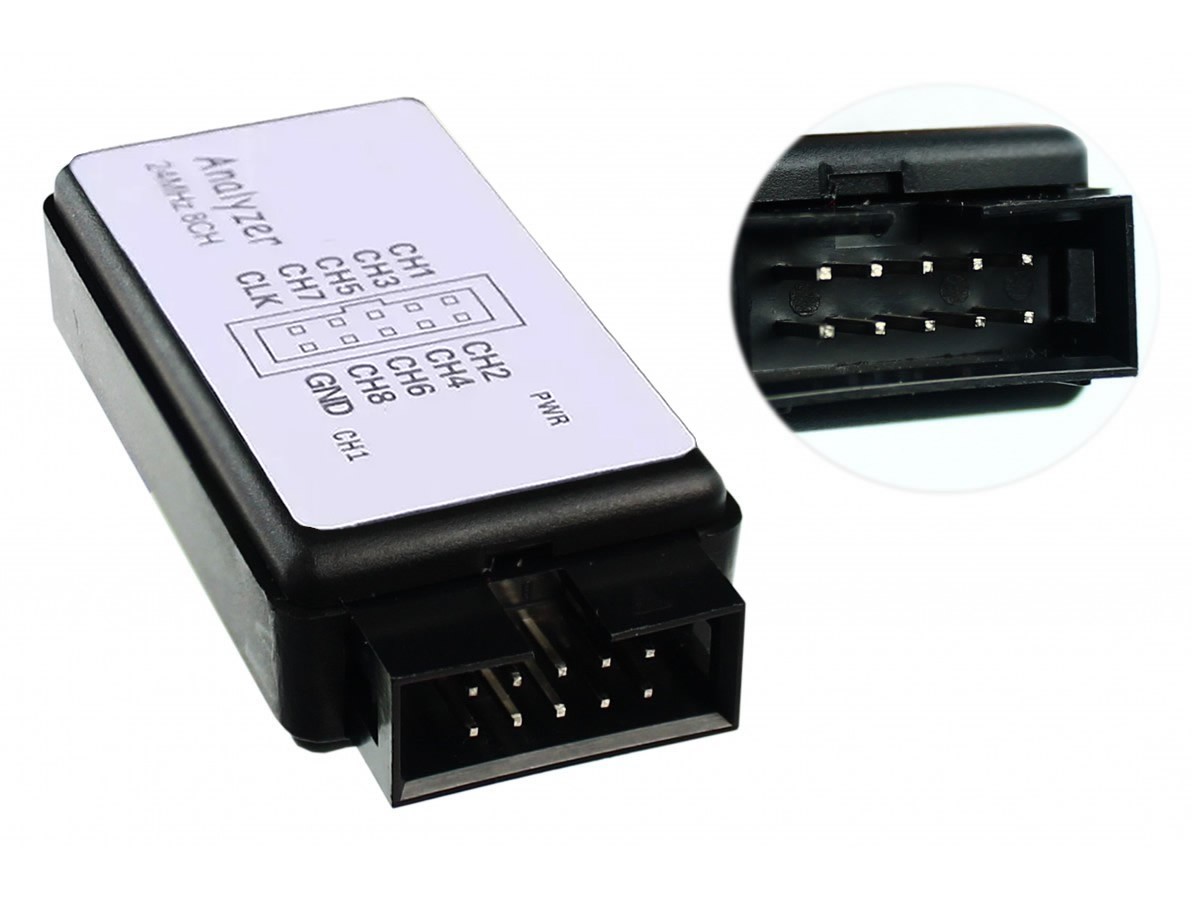

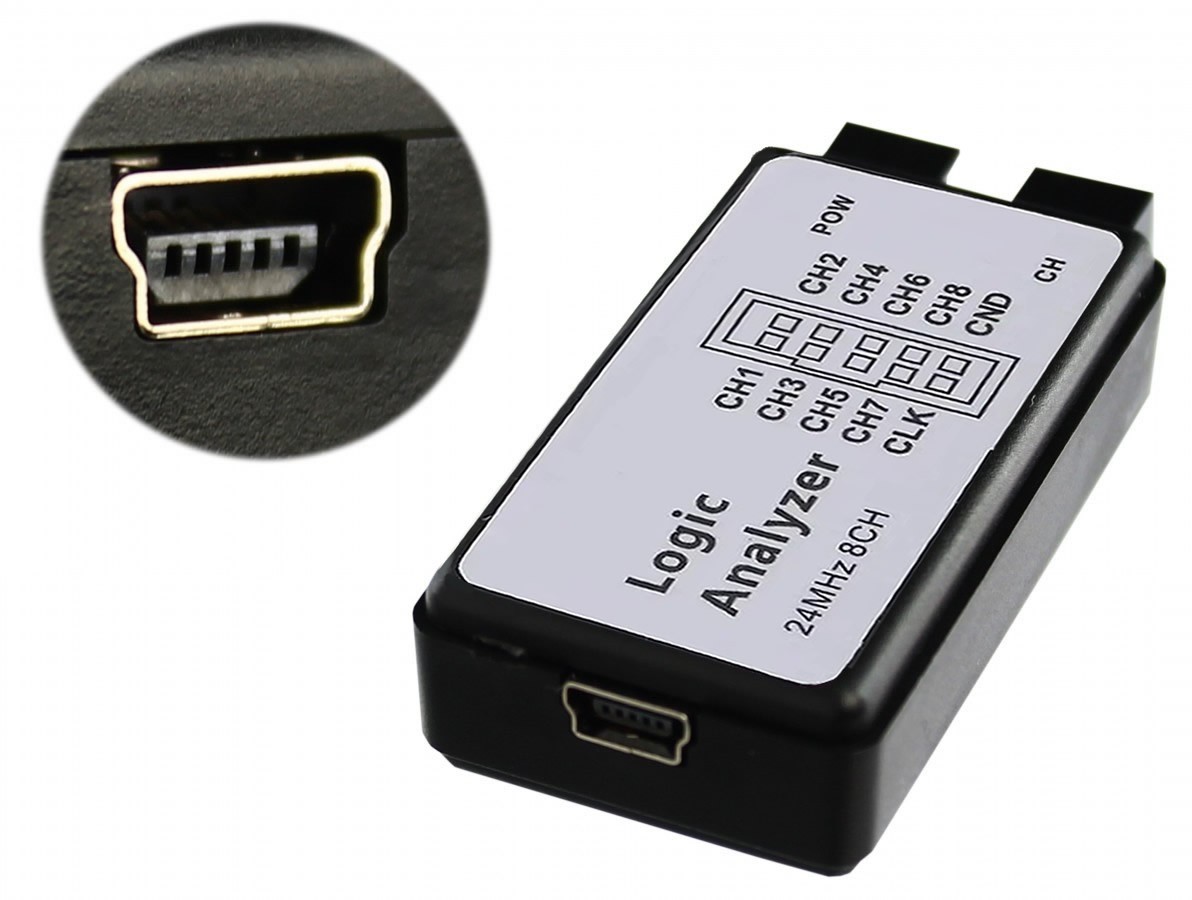

- O Analisador Lógico 24Mhz 8CH tem como funcionalidade duas operações básicas, uma delas é registrar o estado de sinais digitais em uma memória interna durante determinado tempo e a outra é apresentar os resultados obtidos em um visor para que os dados possam ser analisados, de modo a identificar qualquer mudança de estado.
- Para monitorar ou testar o comportamento dos pinos digitais usamos o Analisador Lógico e estabelecemos a correlação entre a mudança de estado de um sinal para o outro.
- Relativamente econômico e simples, o Analisador Lógico possui a capacidade de implementar outras funções e consecutivamente ampliar sua capacidade conforme seus recursos e imaginação.
- O Analisador Lógico possui a capacidade de captar 8 sinais digitais em uma memória RAM estática de 32 kB. Para análise e estudo da funcionalidade do equipamento em teste, o Analisador Lógico compartilha seus dados com um computador que fica responsável pela apresentação do diagrama de tempo em formato de gráfico.
- Perfeito para experimento com microcontroladores o Analisador Lógico é o equipamento responsável por monitorar a execução e a programação, realizando a análise de diversos protocolos como, por exemplo, I2C, SPI, dentre outros.

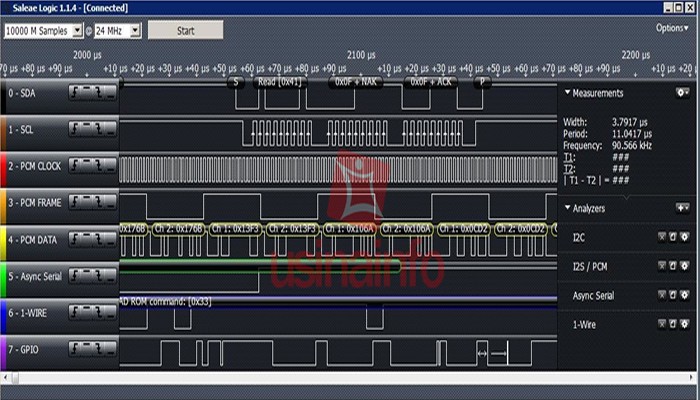

Imagem do programa em execução
CARACTERÍSTICAS:
- Analisador lógico;
- 8 canais;
- Memória RAM estática de 32 kB;
- Realiza testes e monitoramento em pinos digitais;
- Compatível com plataformas microcontroladoras;
- Interface de fácil verificação;

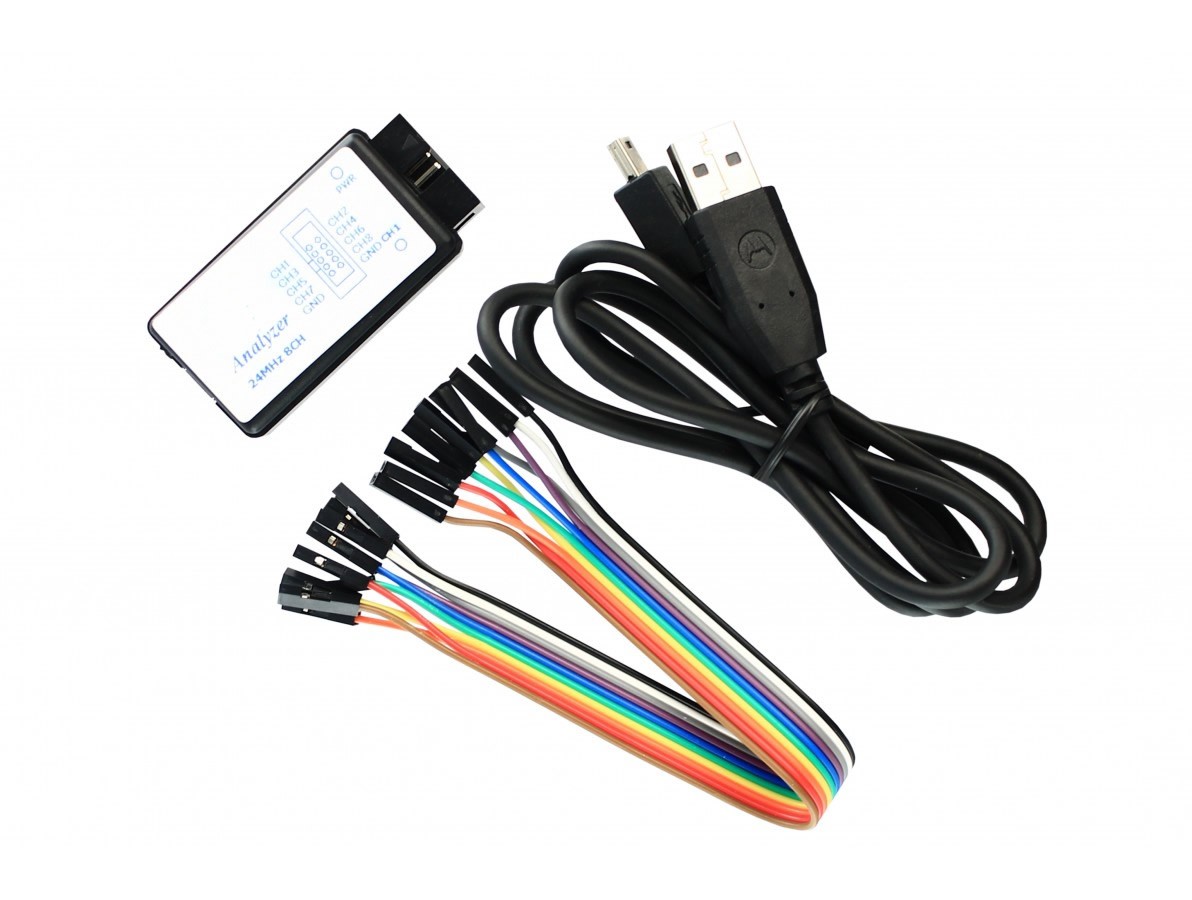

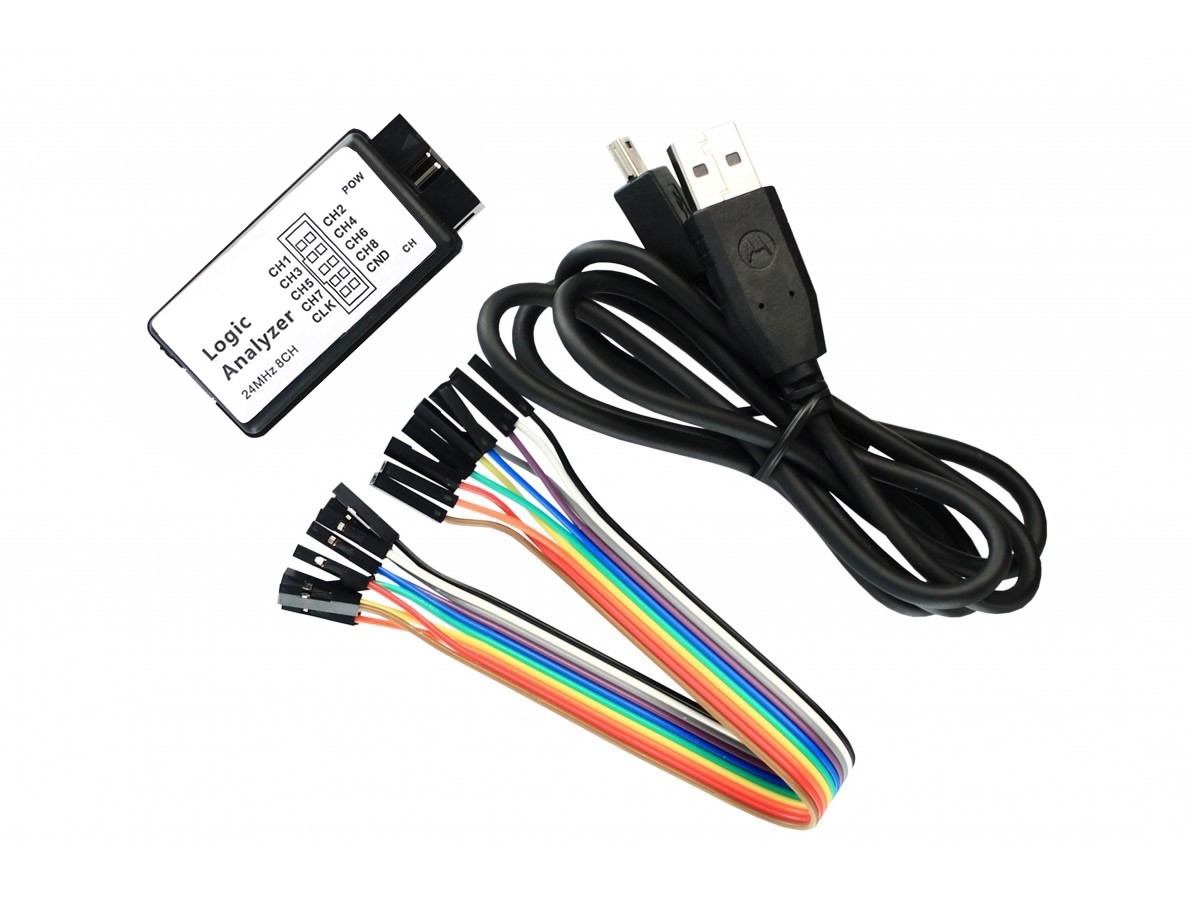

- Acompanha cabo USB e jumpers;
- Programa Analisador Lógico - Windons (32-bit e 64-bit); (arquivo.ZIP)
- Garantia Legal de 90 dias (contra defeitos de fabricação).
ESPECIFICAÇÕES:
- Modelo: AL24;
- Taxas de amostragem: 24MHz;
- Tensão de entrada: 0-5V;
- Suporta e decodifica os seguintes protocolos: CAN, DMX-512, I2C, I2C/PCM, Manchester, 1-Wire, Serial Asíncrono (UART RS-232 em nível TTL), Simple Parallel, SPI e UNI/O;
- Dimensões (CxLxA): 56x27,5x14mm;
- Comprimento do jumper: 20cm;
- Comprimento cabo USB: 100cm;
- Peso: 54g.
