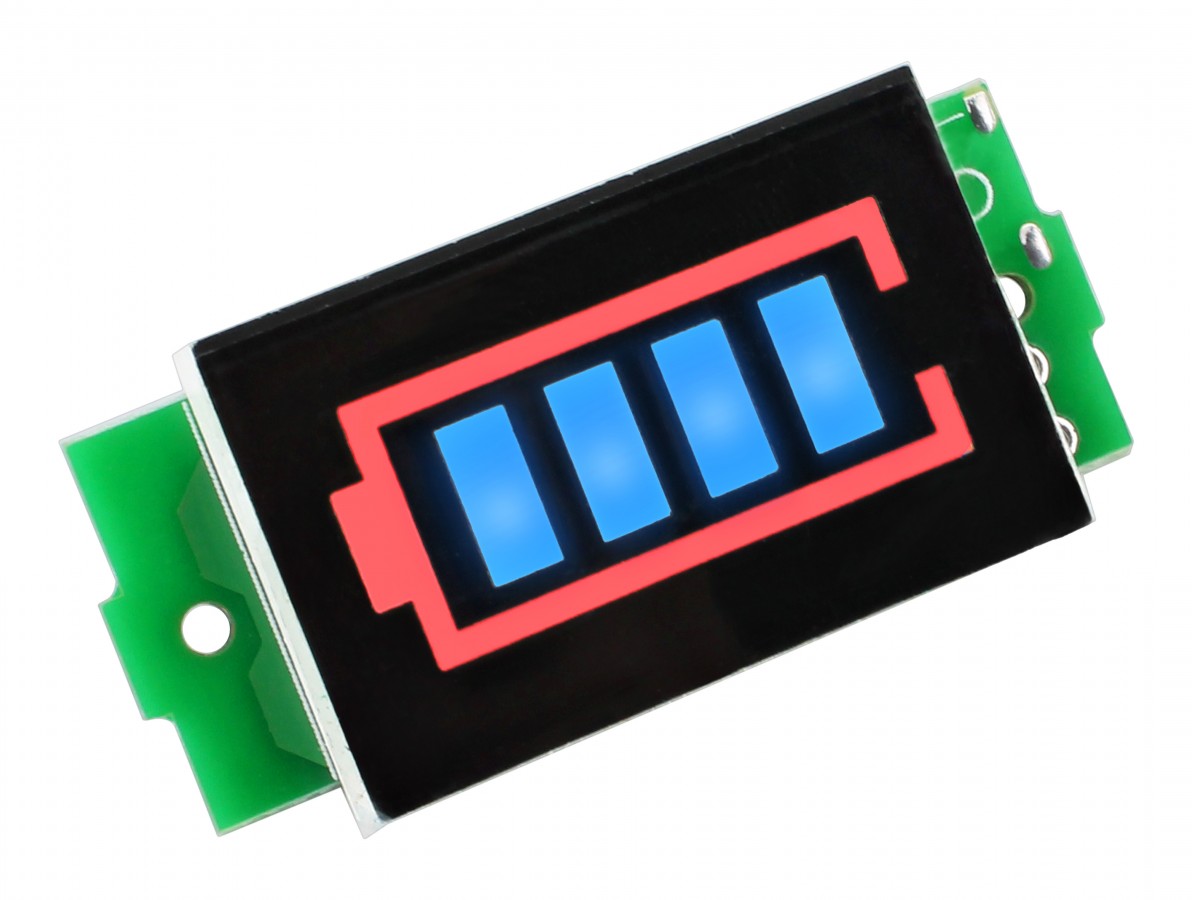

O Indicador de Bateria 1S 3.7V a 4.2V é um moderno e prático tipo de voltímetro analógico capaz de medir em tempo real a quantidade de carga total, indicando a quantia de carga existente no momento por meio uma barra gráfica com leds, sendo indicado para bateria 18650 Li-Ion 3.7V.
Ele é principalmente indicado para utilização junto de baterias de lítio (Li-Ion) 1S, sendo indicado para medir tensões mínimas de 3.3 e máximas de 4.2V. A barra gráfica apresenta leds na cor azul, enquanto o contorno em formato de bateria é iluminado por um led vermelho.
O Indicador de Bateria 1S 3.7V a 4.2V FR50 funciona da seguinte forma, quando a bateria atingir tensão de 3.3V ele vai manter 1 segmento ligado indicando 25% de carga, quando atingir 3.5V serão 2 segmentos indicando 50% de carga, quando for 3.7V serão 3 segmentos indicando 75% de carga e quando for 3.9V a 4.2 indicará 100% de carga com iluminação de 4 segmentos.
A conexão é feita de modo muito simples, já que possui apenas dois pinos de ligação, um positivo e um negativo, contando ainda com perfurações laterais para fixação em painéis e cases, por exemplo.

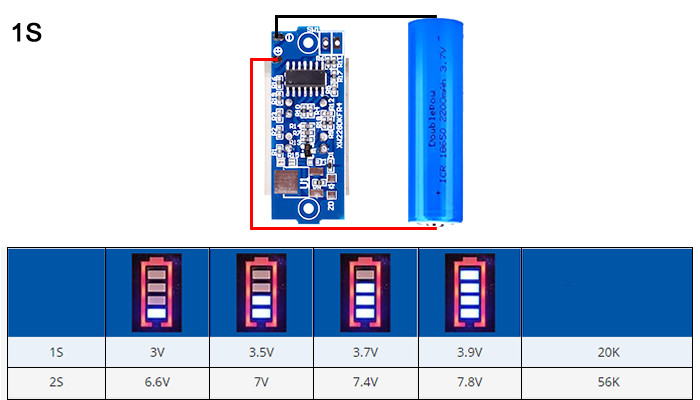

Ligação Indicador de Bateria 1S 3.7V a 4.2V
CARACTERÍSTICAS:
- Indicador de Bateria S1 3.7V;
- Medidor de Bateria 4.2V;
- Voltímetro Digital;
- Compatível com baterias de Lítio (Li-Ion) 1S;
- Indica a quantidade de carga da bateria;
- Medição em tempo real;
- Barra Gráfica 5 segmentos em LED azul;
- Perfurações para fixação;
- Ideal para Bateria 18650;
- A PLACA PODE SER ENVIADA NA COR VERDE OU AZUL (Envio Aleatório).
ESPECIFICAÇÕES:
- Modelo: FR50;
- Compatibilidade: Bateria de Lítio 1S;
- Tensão de trabalho: 3.3 a 4.2V DC;
- Corrente de trabalho: <30mA;
- Dimensões do display (CxL): 31x20mm;
- Dimensões totais (CxL): 43,5x20x9mm;
- Peso: 6g.
Atendimento
Comentários
Equipe Usinainfo
Boa tarde Higor, a principio pode usar sem nenhum problema, deve funcionar perfeitamente para medir a carga.
Equipe Usinainfo
Bom dia Leandro, diversas, não há como precisar um número. Depende da fonte utilizada, o limite da power bank é 1A (1000mA por hora), sendo assim, basta fazer o calculo de acordo com a fonte e com a bateria utilizada.
1 Carregador de Bateria 18650 Duplo / Power Bank 5V USB para 2 Baterias 18650
2 Bateria 18650 Li-Ion Recarregável 3.7V 3800mAh
Quero fazer um carregador para celular mas queria saber se posso utilizar esse indicado para eu saber se as baterias estão completamente carregadas e me informar quando elas estiverem descarregadas após a carga no celular.
Equipe Usinainfo
Boa tarde Leandro, o Power Bank possui um led que indica que o carregamento esta completo e um led que indica carga muito baixa. Para acompanhar a carga de modo mais preciso, pode optar por utilizar esse Indicador mesmo, apenas a conexão precisará ser feita com fios no interior do power bank, pois na saída USB a tensão sai regulada em 5V.
