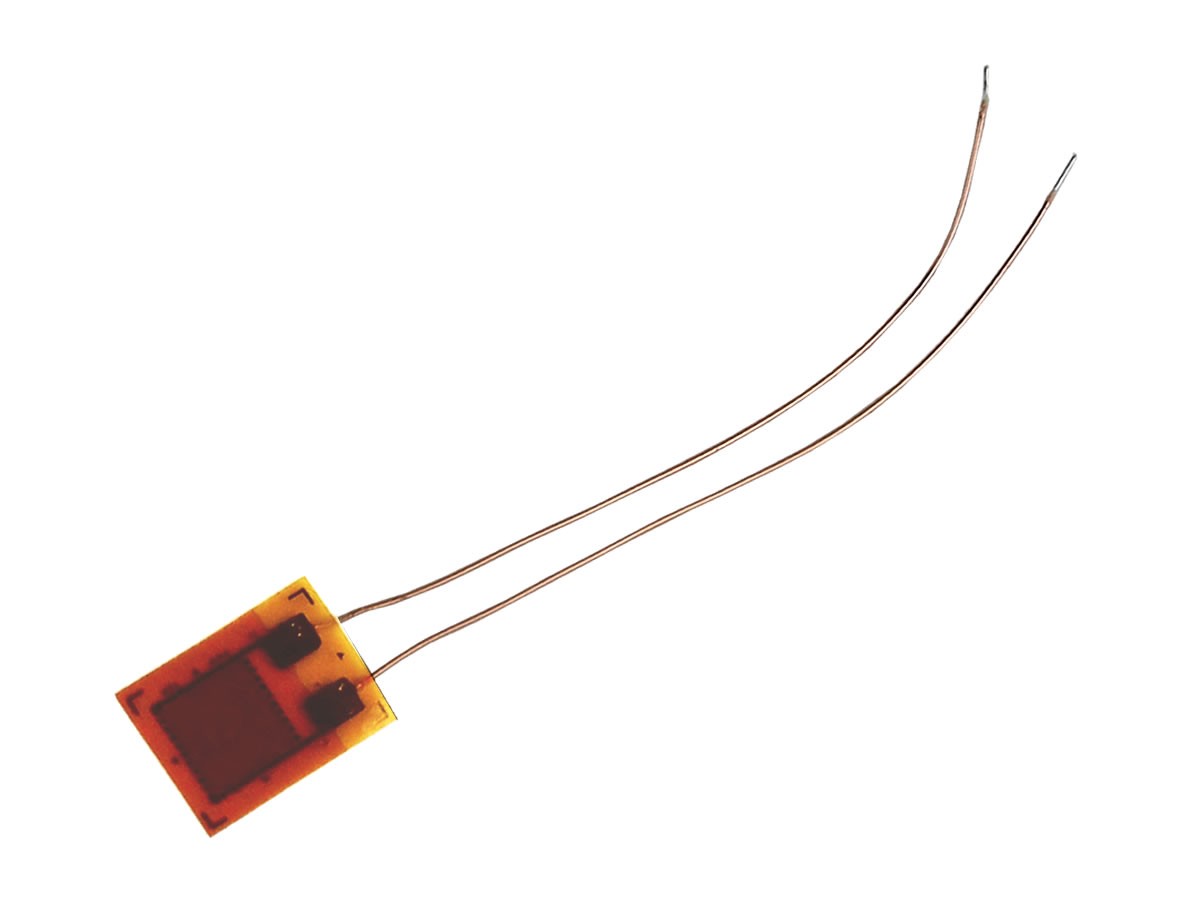

O Strain Gauge Extensômetro de Resistência Elétrica BX120-3AAA/GAGE é um sensor de alta precisão amplamente utilizado em medições de deformações mecânicas. Com resistência nominal de 120 Ohms, ele converte a deformação de materiais em variações elétricas, permitindo a avaliação de forças aplicadas em estruturas. Ideal para engenharia mecânica e civil, o sensor pode ser aplicado em eixos, engrenagens, mancais e outros componentes, medindo com precisão deformações mínimas.
Com espessura extremamente fina e dimensões compactas (7x5mm), o Strain Gauge BX120-3AAA/GAGE é ideal tanto para estruturas de pequeno porte quanto para grandes estruturas, suportando até 1 milhão de ciclos de uso. Sua precisão é garantida pelo baixo valor de tolerância de resistência (0,1%) e seu fator de sensibilidade entre 2.00 e 2.20, tornando-o confiável para medir variações dimensionais mínimas.
Utilizando a ponte de Wheatstone para obter leituras precisas, o BX120-3AAA/GAGE é projetado para operar em ambientes com temperaturas variando entre -30ºC e +80ºC, compensando variações térmicas automaticamente.
CARACTERÍSTICAS:

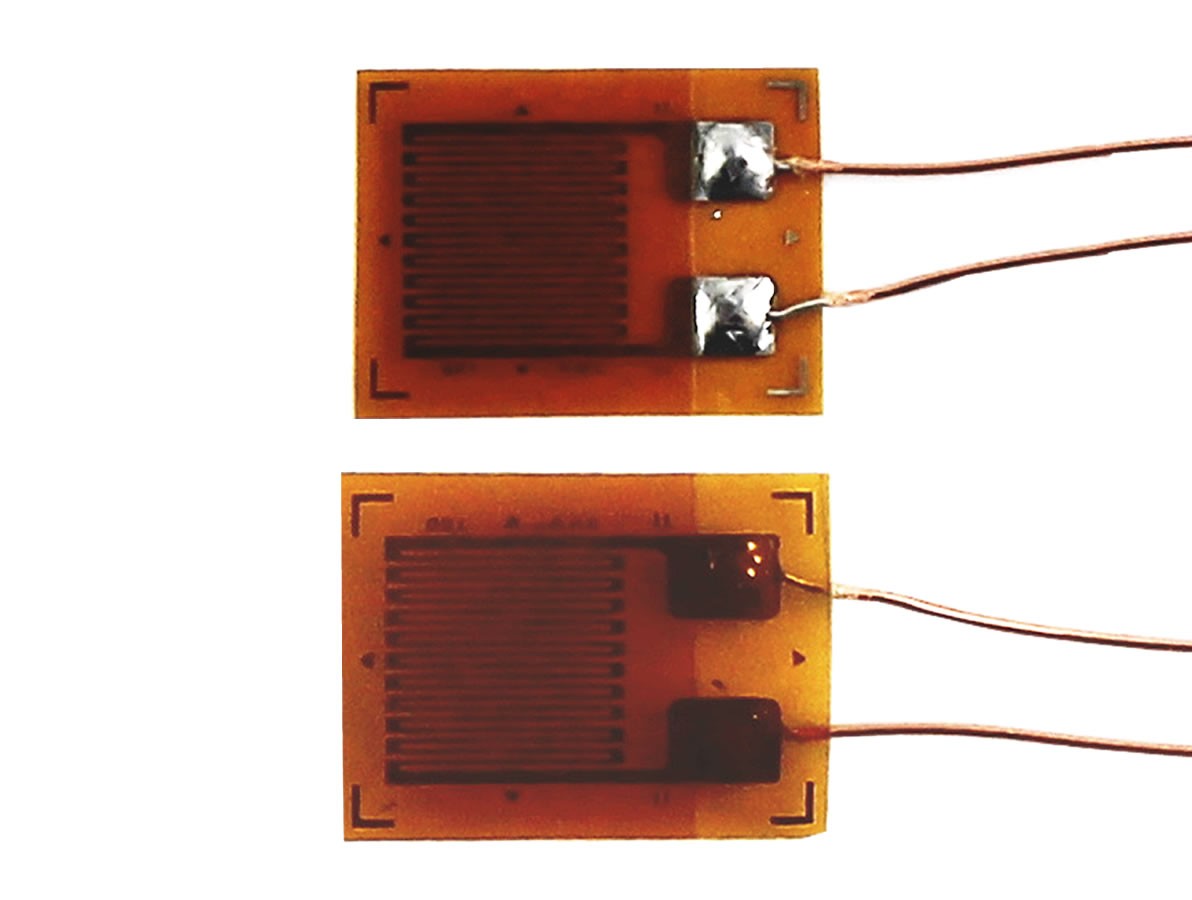

- Strain Gauge tipo folha;
- Strain Gage;
- Espessura extremamente pequena;
- Resistência: 120 Ohms;
- Utilizado para estruturas de pequeno e grande porte;
- Torna-se possível realizar uma estimativa do grau de tensão;
- Compatível com Ponte de Wheatstone para medições precisas.
- Vídeo de Auxiliar: Assista Aqui.
ESPECIFICAÇÕES:
- Modelo: BX120-3AAA/GAGE;
- Resistência: 120 Ohms;
- Limite de deformação: 2.0%;
- Tolerância de resistência: 0,1%;
- Fator de sensibilidade: 2.00 - 2.20;
- Ciclos de vida: até 1 milhão;
- Temperatura de trabalho: -30ºC a +80ºC;
- Tamanho da grade de filamentos: ~3,8mm x 3,5mm;

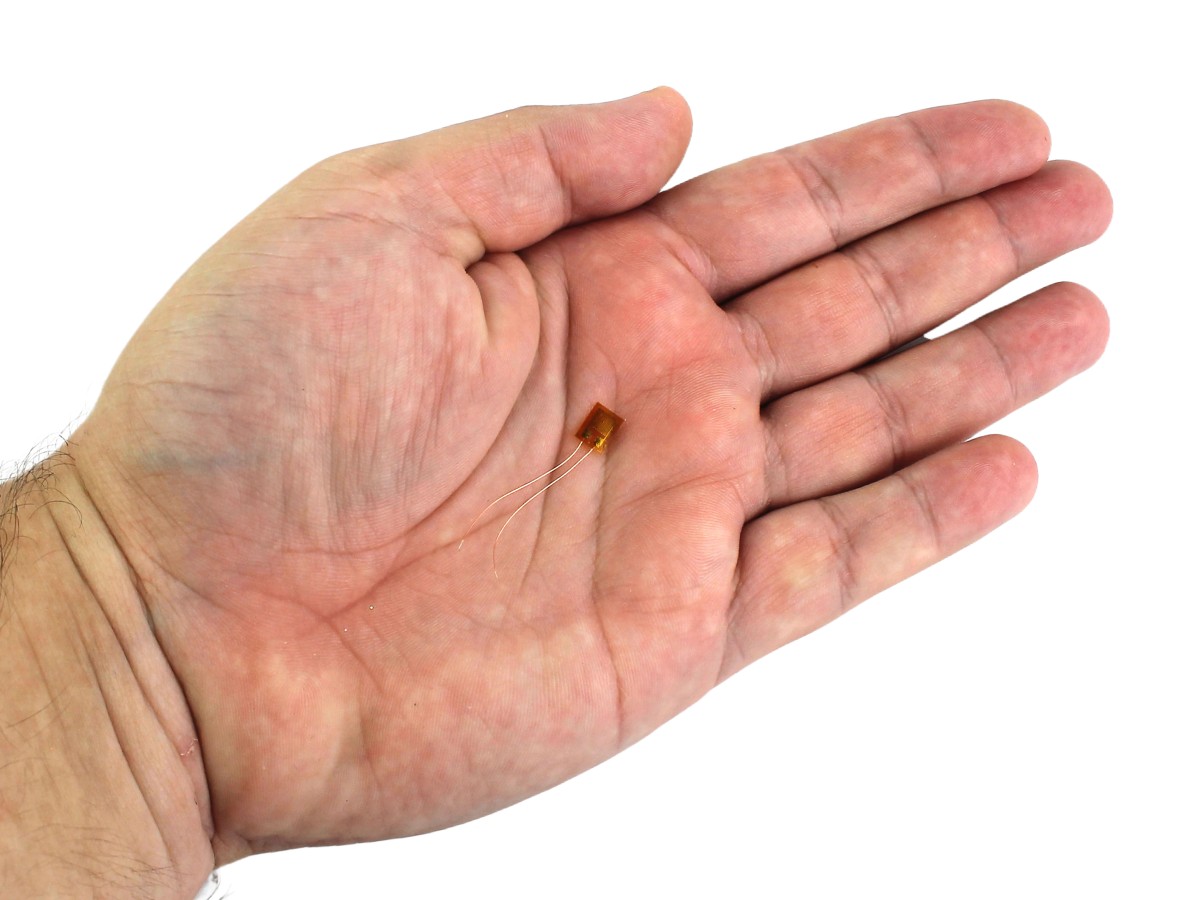

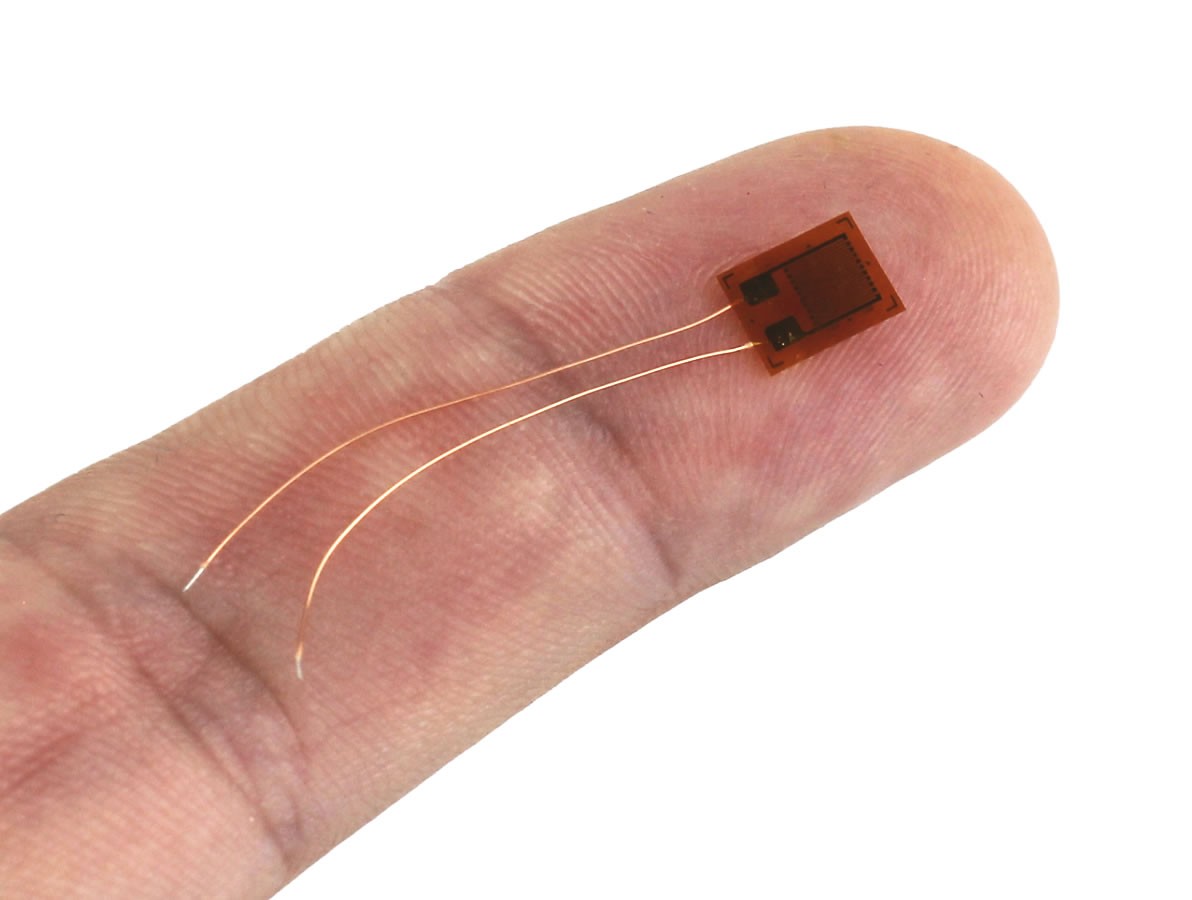

- Dimensões (CxL): 7x5mm;
- Peso com embalagem 0,4g.
