Sensor PH, Condutividade, Umidade e Temperatura do Solo RS485 ECTHPH 4 em 1

(0)

Código: 10487

Novidade

MODELOS SENSORES SOLO:

ADICIONAR CONVERSOR RS485 USB:

R$ 509,77

no pix/boleto

ou R$ 536,60 no cartão

Quantidade:Qtd:

O frete e parcelamento serão calculados no carrinho

Descrição
Download

O Sensor PH, Condutividade, Umidade e Temperatura do Solo RS485 ECTHPH 4 em 1 é um dispositivo desenvolvido para monitoramento das condições do solo em projetos de agricultura de precisão, automação agrícola, pesquisa ambiental e sistemas baseados em microcontroladores.

Em um único módulo, o sensor realiza a medição de pH do solo, condutividade elétrica (EC), umidade e temperatura, permitindo uma análise mais completa do ambiente de cultivo. A leitura da condutividade elétrica auxilia na avaliação da salinidade e concentração de sais, enquanto a medição de umidade indica a disponibilidade de água para as plantas. Já a temperatura do solo influencia diretamente o desenvolvimento das culturas e a absorção de nutrientes.

A comunicação RS485 garante maior estabilidade, imunidade a ruídos elétricos e possibilidade de uso em longas distâncias, sendo ideal para aplicações externas. Seu encapsulamento é totalmente vedado, permitindo instalação enterrada por longos períodos, com alta resistência à corrosão e à eletrólise.

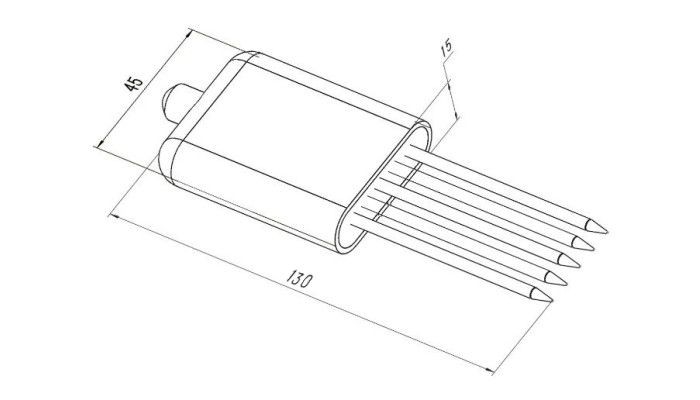

Dimensões Sensor 4 em 1 - [1036768]
Dimensões do Sensor 4 em 1

O sensor possui compensação interna de temperatura, garantindo maior confiabilidade nas leituras mesmo em ambientes com variações térmicas. Sua construção em resina epóxi e grau de proteção IP68 asseguram proteção total contra poeira e água.

Importante: para obter medições precisas, recomenda-se realizar calibração antes de cada medição. Em aplicações de uso contínuo, é indicado calibrar ao menos uma vez por mês, podendo variar conforme o tipo de solo e as condições de uso.

Instalação

Durante a instalação, evite locais com pedras ou materiais sólidos abaixo do ponto de perfuração.
O sensor pode ser instalado verticalmente ou horizontalmente. Para instalação horizontal, recomenda-se enterrá-lo a pelo menos 7 cm de profundidade, garantindo leituras mais estáveis.
A área de medição do sensor é de aproximadamente 5 cm de diâmetro.

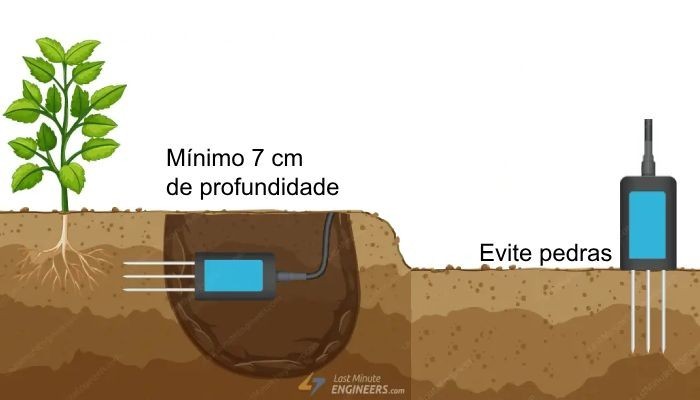

Métodos de instalação do Sensor 4 em 1

Conexões

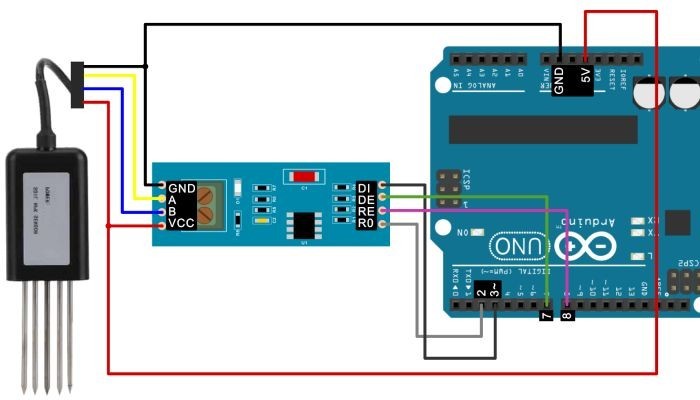

Exemplo de conexão utilizando um Conversor RS485 ao Arduino

Tabela descrição dos fios sensor 4 em 1 - [1036771]

CARACTERÍSTICAS:

- Sensor de PH + Condutividade(EC) + Umidade + Temperatura do Solo;
- Comunicação RS485;
- Sensor Multi 4 em 1 para Monitoramento do Solo;
- Desempenho Estável;
- Alta Sensibilidade;
- Resposta Rápida e Saída Estável;
- Apropriado para Todos os Tipos de Solos;
- Ideal para observar e estudar a ocorrência, evolução, melhoria e dinâmica água-sal do solo;
- Pode ser Enterrado no Solo a Longo Prazo;
- Resistência à Eletrólise;
- Resistência à Corrosão;
- Com compensação de temperatura internamente;
- Vedação a Vácuo;
- Completamente à Prova d'água;
- Manual e programa;
- Código para Arduino.

ESPECIFICAÇÕES:

- Modelo: SN-3001-TR-ECTHPH-N01;
- Tensão de Alimentação: 4.5 a 30VDC;
- Consumo Máx.: 0.5w (fonte de 24VDC);
- Sinal de Saída: RS485;
- Grau de Proteção: IP68;
- Material de Selagem: Resina epóxi;
- Configuração Serial: Baud rate - 4800 bps / Data bits - 8 / Paridade - NONE / Stop bit - 1
- Taxa de transmissão: 2400/4800/9600bits/s (configurável);
- Faixa de Temperatura: -40°C~+80°C (Precisão: ±0,5°C (25°C));
- Faixa de Umidade: 0-100%RH (Precisão: ±3%);
- Faixa de Condutividade: 0-20000us/cm (Precisão: ±5%);
- Faixa de PH: 3-9PH (Resolução: 0,1PH);
- Comprimento do cabo: 2m;
- Quantidade de Sondas: 5;
- Dimensões (CxLxA): 130x45x15mm;
- Peso: 147g.
