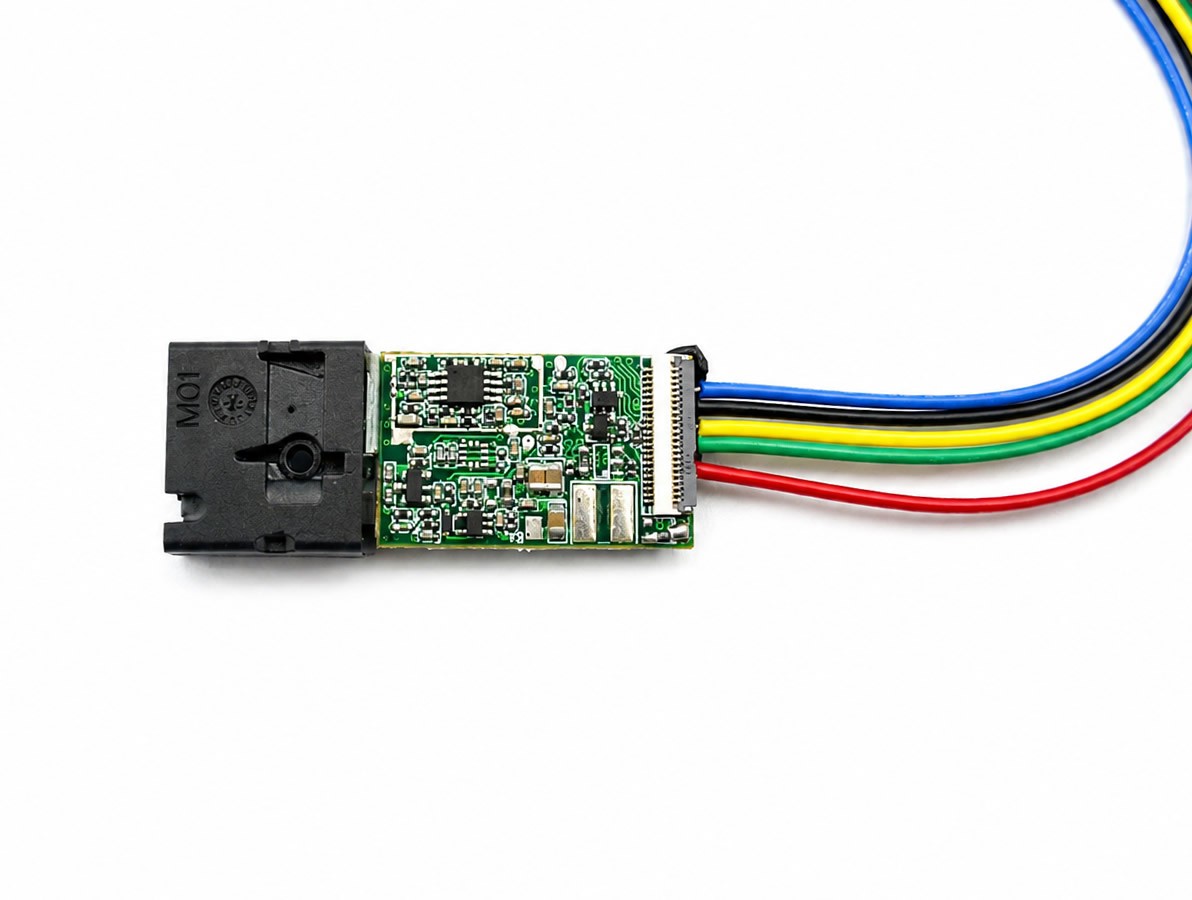

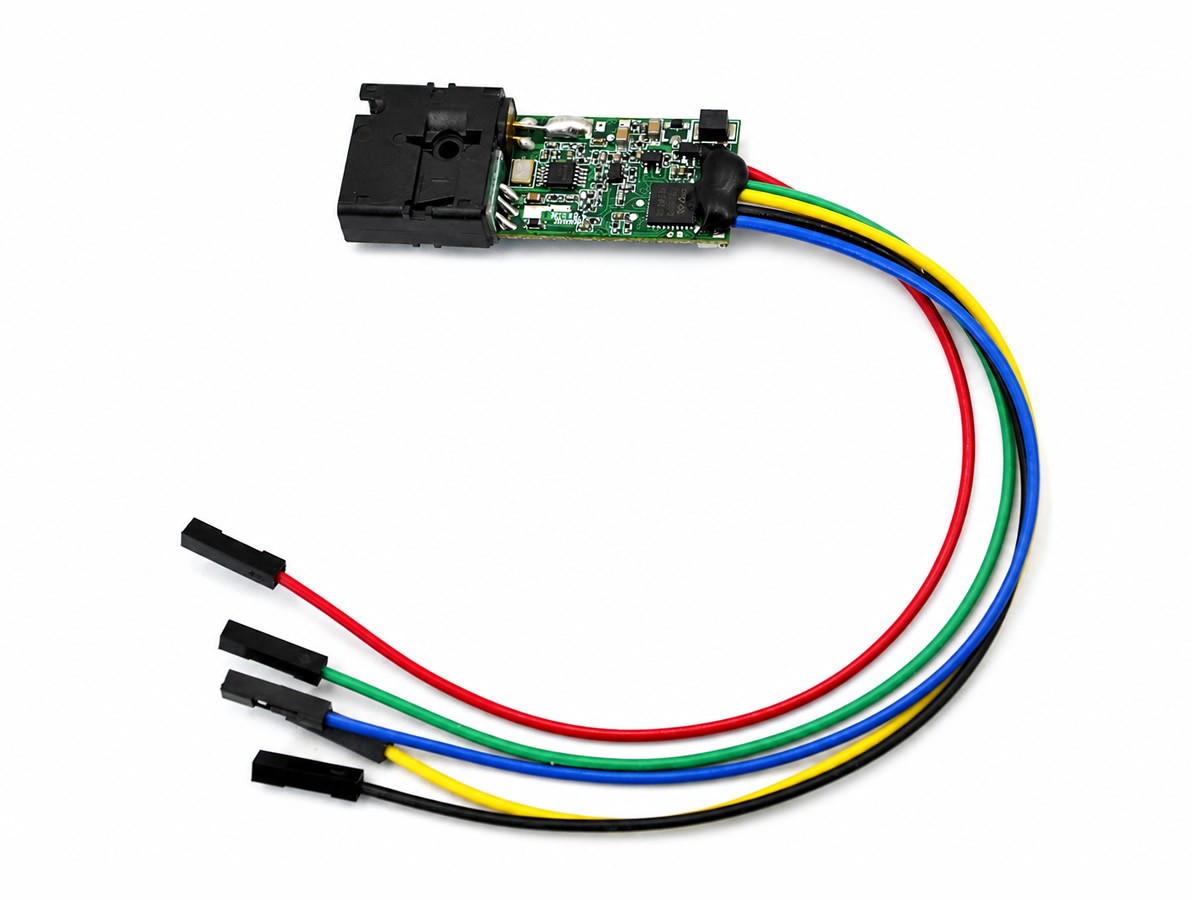

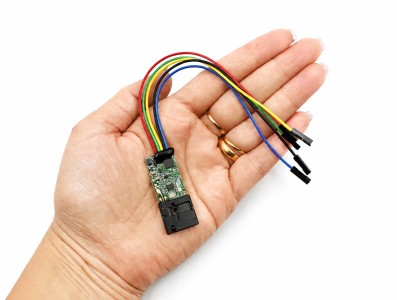

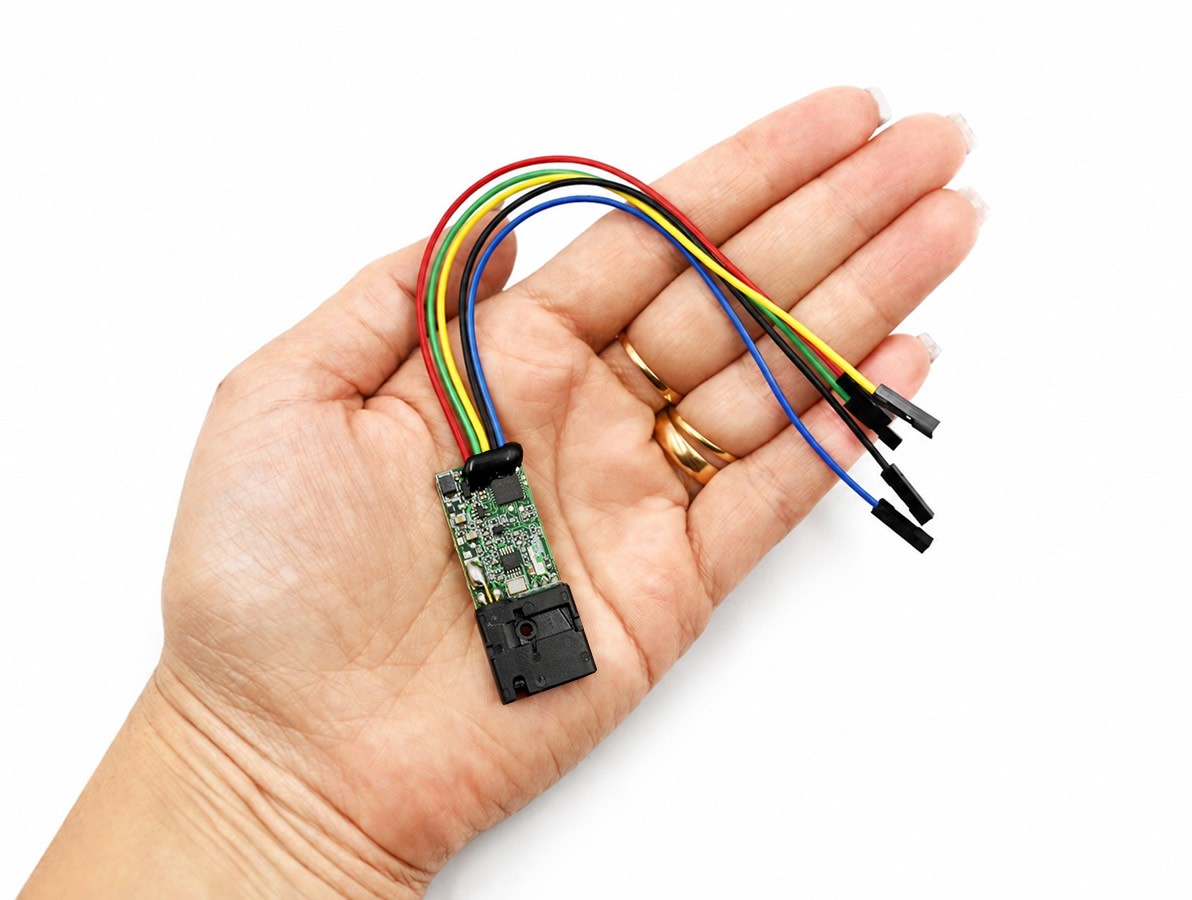

Sensor de Distância a Laser UART TTL 3,3V até 500cm - M01

O Sensor de Distância a Laser UART TTL 3,3V até 500cm - M01 é um módulo eletrônico desenvolvido para medir a distância entre o sensor e um objeto sem contato físico. Com alcance de até 500cm, resolução de 1mm e comunicação serial UART, permite enviar as medições diretamente para microcontroladores e sistemas embarcados.

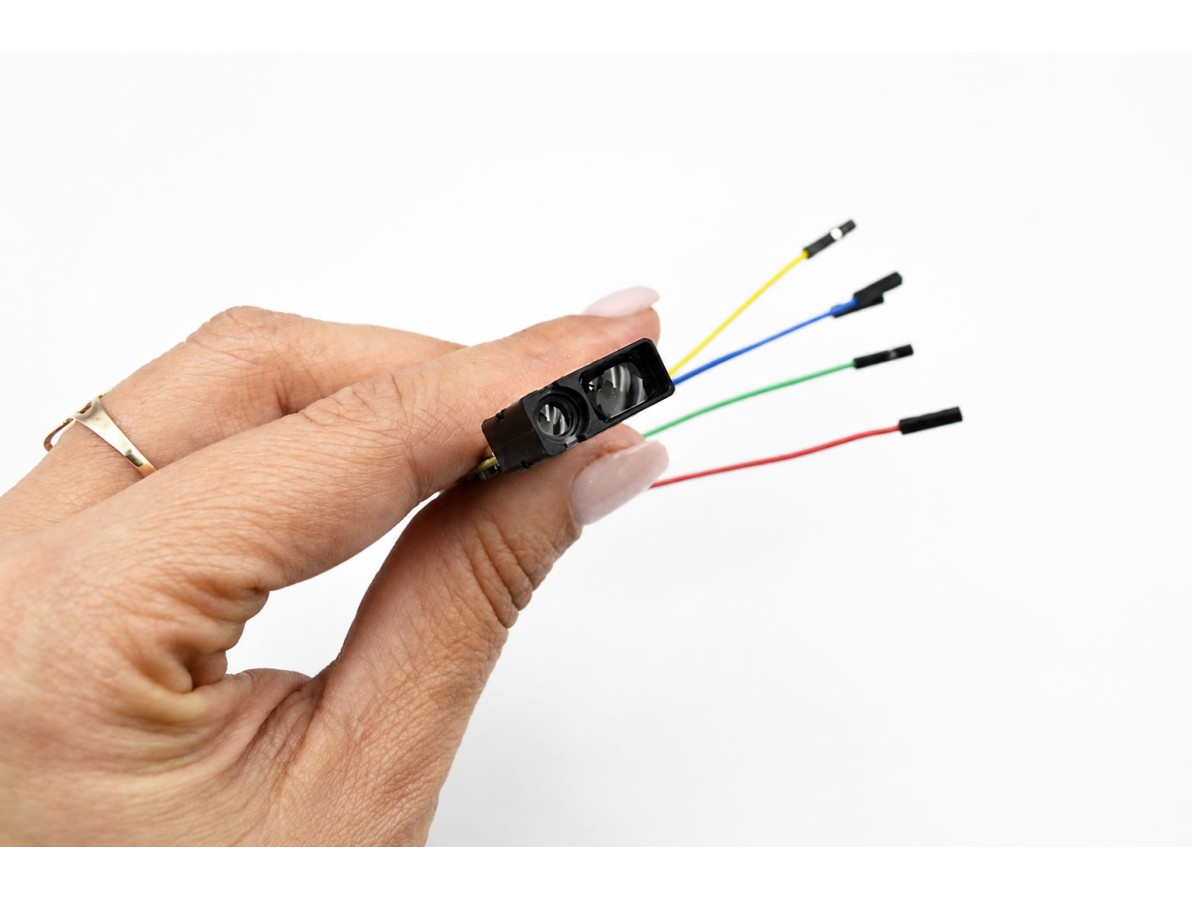

O M01 realiza a medição emitindo um feixe de laser em direção ao alvo e analisando o retorno do sinal refletido. O resultado é disponibilizado digitalmente através da interface UART TTL, evitando a necessidade de interpretar sinais analógicos e facilitando a integração em projetos que precisam trabalhar com valores de distância em milímetros.

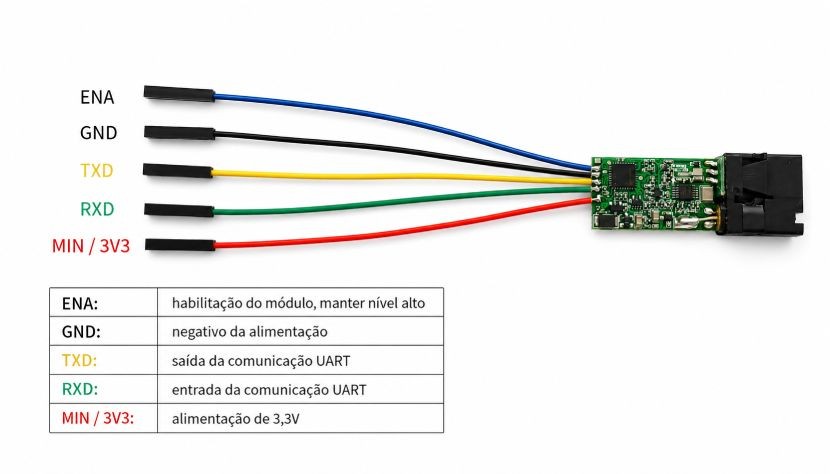

Sua comunicação em nível lógico de 3,3V permite o uso com placas como ESP32, ESP8266, Raspberry Pi, STM32 e outros controladores compatíveis com UART de 3,3V.

Além de realizar medições individuais, o protocolo do M01 permite trabalhar com medição rápida e medição contínua, possibilitando acompanhar alterações de distância ao longo do tempo. O módulo também possui comandos para ligar ou desligar o laser, ajustar o offset da medição, alterar a velocidade da comunicação e consultar informações de funcionamento.

Pode ser utilizado em projetos de robótica, automação, posicionamento, medição de altura, controle de distância, equipamentos móveis, bancadas de teste e sistemas onde seja necessário medir a distância até uma superfície sem utilizar sensores por contato.

Por utilizar medição óptica, o resultado pode variar conforme as características do alvo. Superfícies muito escuras, pequenas, inclinadas, transparentes, espelhadas ou em movimento podem reduzir o alcance, aumentar o tempo de resposta ou dificultar a leitura. Para melhores resultados, posicione o sensor voltado para uma superfície sólida e com boa reflexão.

Atenção: O módulo trabalha com alimentação e níveis lógicos de até 3,3V. Não aplique 5V diretamente nos pinos de alimentação ou comunicação. Não olhe diretamente para o feixe laser.

DÚVIDAS FREQUENTES

Posso utilizar com Arduino?
É possível, porém esses modelos normalmente utilizam lógica de 5V. O M01 trabalha com até 3,3V, portanto não conecte diretamente uma saída TX de 5V ao pino RXD do sensor. Utilize uma adaptação de nível lógico adequada como Conversor de Nível Lógico.

O sensor realiza medições contínuas?
Sim. O protocolo permite realizar uma única medição, uma medição rápida ou ativar o modo contínuo, no qual o módulo envia sucessivamente os resultados pela UART.

O laser é infravermelho?
De acordo com o manual técnico do M01, este modelo utiliza laser vermelho na faixa de 620 a 690nm, logo não é visível durante a medição, porém possui laser visível para auxiliar na medição correta do ponto.

A medição será sempre precisa até 5m?
O alcance e a precisão dependem da superfície medida e das condições do ambiente. Objetos escuros, pequenos, transparentes, espelhados, inclinados ou em movimento podem prejudicar a leitura.

Posso medir água ou através de um vidro?
Não é uma aplicação recomendada. Superfícies transparentes, espelhadas e a própria água podem causar leituras incorretas ou impedir a medição.

CARACTERÍSTICAS:

Código Exemplo ESP32

Datasheet Sensor Distância M01

ESPECIFICAÇÕES:
