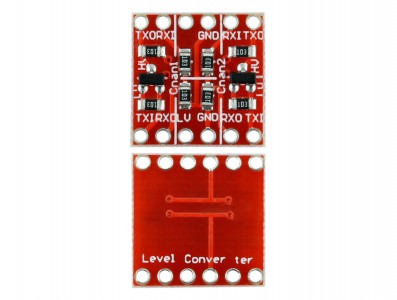

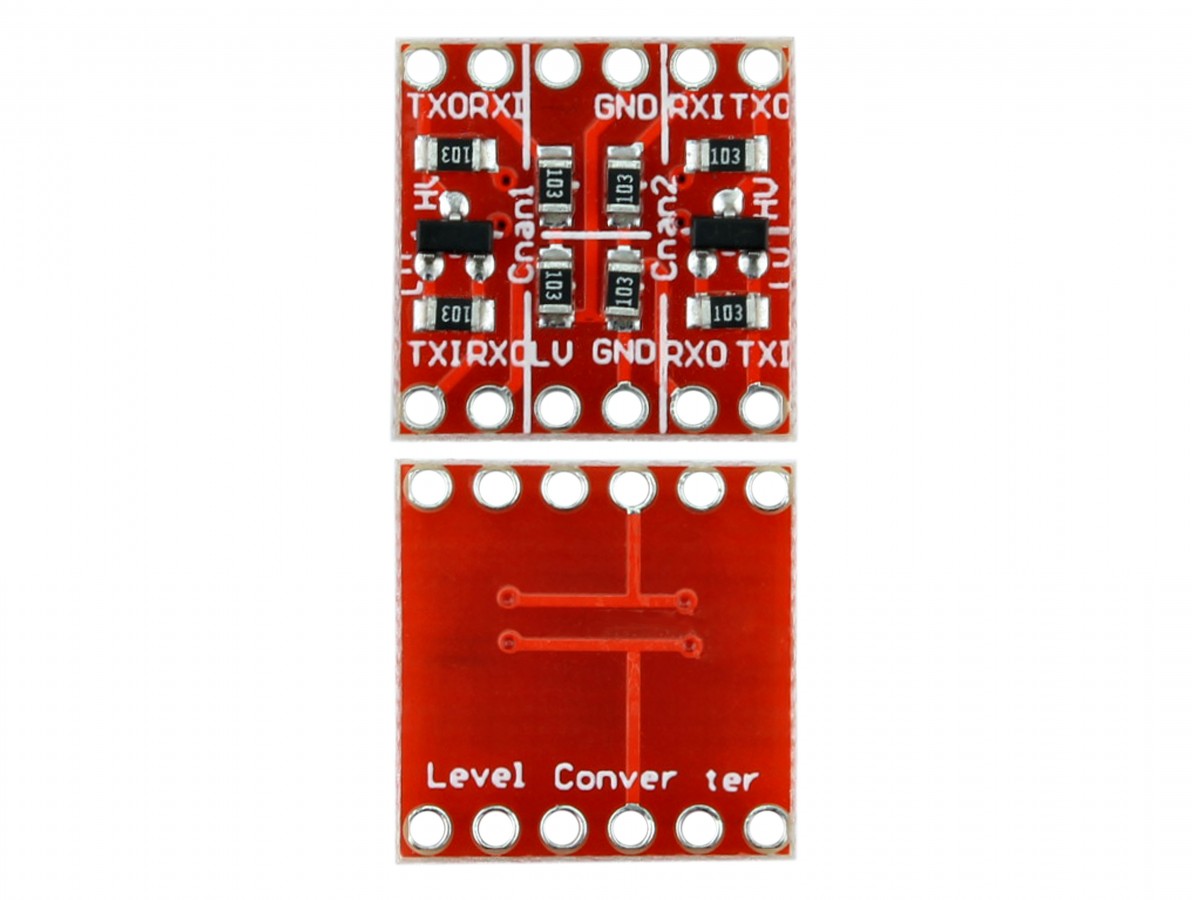

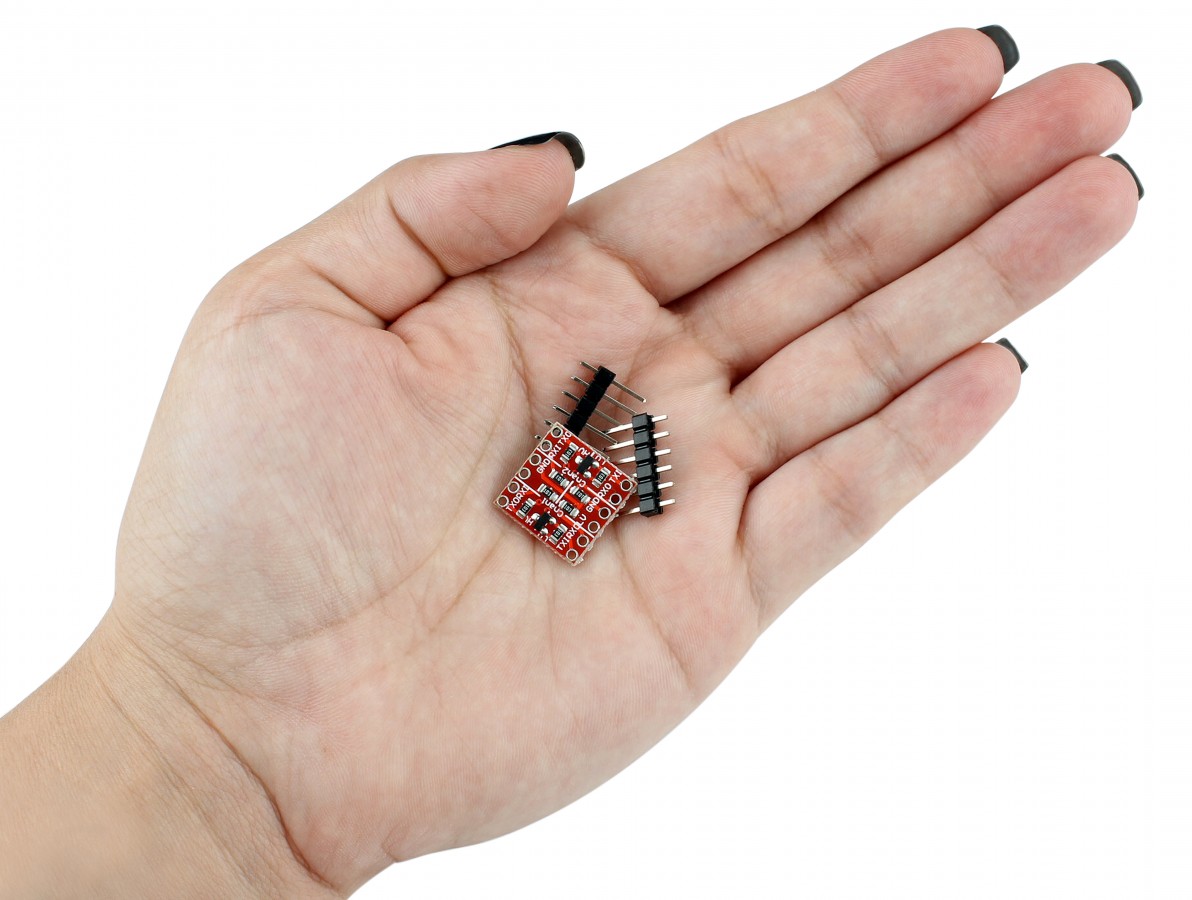

Conversor de Nível Lógico 3,3 / 5V Bidirecional - CNL35

07053

Mais Vendido
de: R$ 14,90 (Desconto de 33%)
R$ 9,90
+ 5% de desconto no boleto


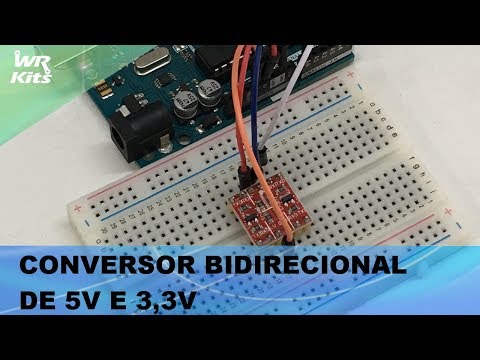

- O Conversor de Nível Lógico é um módulo eletrônico de grande utilidade e aplicabilidade na montagem de projetos que envolvem microcontroladores, já que muitas vezes a tensão de nível lógico vem a ser diferente da oferecida pelas portas do Arduino, por exemplo.
- Todo projetista alguma vez já esteve diante desta indagação: o que fazer quando o nível lógico do sensor ou módulo (3,3V) é diferente do microcontrolador (5V)? Pois bem, para isso foi desenvolvido o Conversor de Nível Lógico Bidirecional.
- O Conversor de Nível Lógico é um pequeno módulo capaz de diminuir sinais de 5V para 3,3V ou elevar tensões de nível lógico de 3,3V para 5V, e isso de forma totalmente segura, possuindo a capacidade de trabalhar com tensões menores, entre 2,8V e 1,8V.
- Considerado bidirecional, o Conversor de Nível Lógico conta com dois pares de pinos de nível elevado para o rebaixado, e vice-versa, possuindo duas entradas e saídas em cada lado, o que possibilita trabalhar de forma independente.
- Desatacamos que a utilização do Conversor de Nível Lógico é muito simples, podendo optar por utilizar sinais seriais, digitais, I2C e SPI, entretanto o conversor não é capaz de funcionar com sinais analógicos.

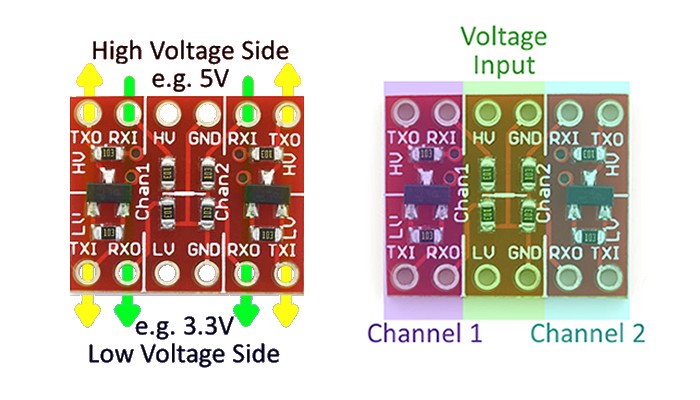

- Os conjuntos de pinos funcionam de forma um pouco diferente, sendo os pinos 4 centrais HV, GND(x2) e LV utilizados para as tensões de referência, devendo ser alimentados para o funcionamento Conversor de Nível Lógico. Os demais pinos pertencem especificamente aos conversores, sendo que TX0 e TXI podem converter em nos dois sentidos (3,3V p/ 5V e 5V p/3,3V) onde são considerados bidirecionais, sendo os pinos RXI e RX0 unidirecionais, o que significa dizer que o sinal segue apenas um sentido, entra 5V no pino RXI e sai 3,3V no RX0.

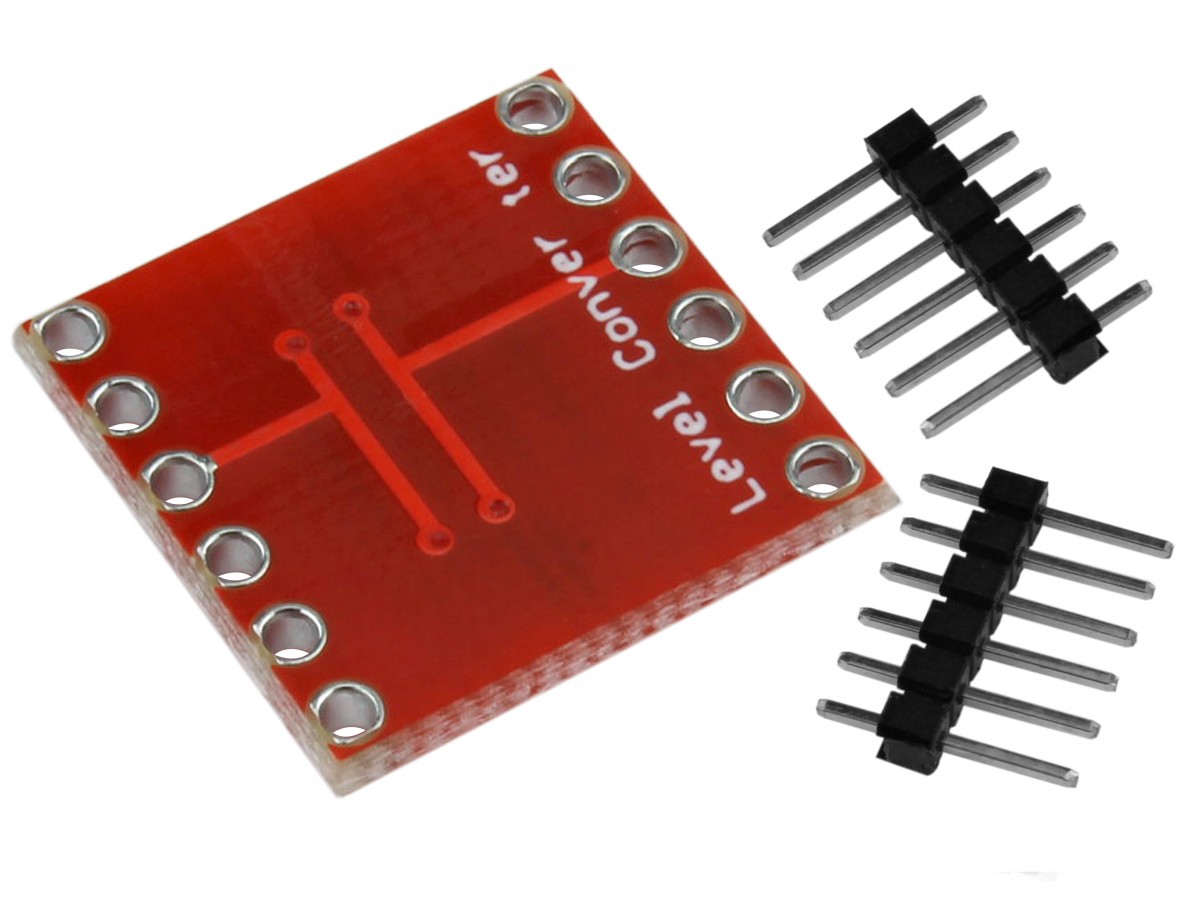

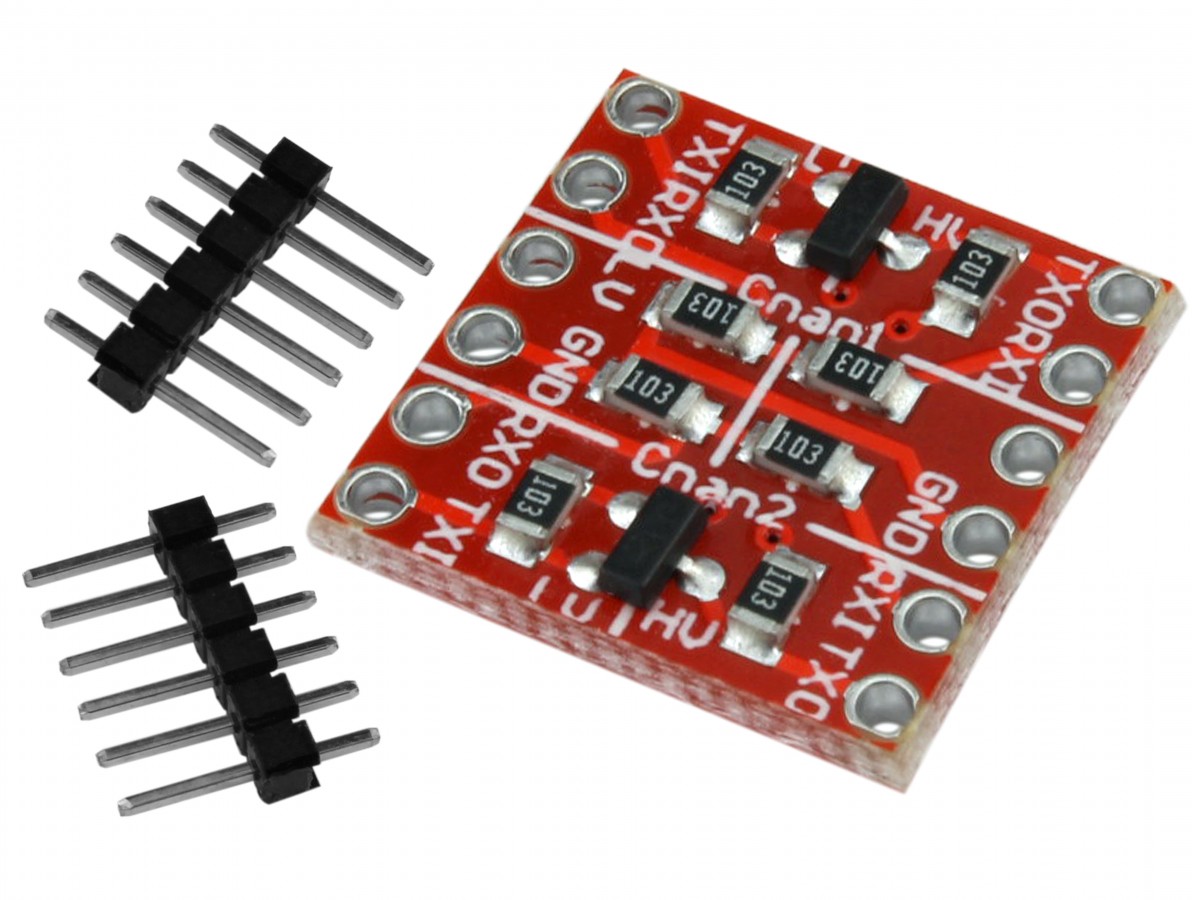

- Para facilitar o utilização, o Conversor de Nível Lógico Bidirecional já vem com todos os pinos soldados, pronto para utilização imediata.


CARACTERÍSTICAS:
- Conversor de Nível Lógico Bidirecional;
- Conversor de tensão 3,3 / 5V e vice-versa;
- 2 canais independentes;
- Resolve o problema de tensões de nível lógico diferentes entre sensores, módulos e microcontroladores;
- 2 canais de lógica de alta tensão e de baixa tensão lógica de comutação bilateral;
- 2 canais da lógica de alta tensão alternar lógica de baixa tensão em transformação unitária;
- Módulo compatível com protoboards;
- Baixo custo;
- Excelente aplicabilidade;
- Datasheet BSS138: Download AQUI.


ESPECIFICAÇÕES:
- Modelo: CNL35;
- Alta tensão: 5V;
- Baixa tensão: 3.3V;
Pinagem:
- TXI e TXO: Entrada e saída bidirecional;
- RXI e RXO: Entrada e saída unidirecional;
- LV: Tensão de referência (baixa)
- HV: Tensão de referência (alta)
- GND: Negativo;
- Dimensões (CxLxE): 15,5x16x11,5mm (ignorando-se os pinos);
- Peso: 1,4g;
- Peso com embalagem: 2g.
