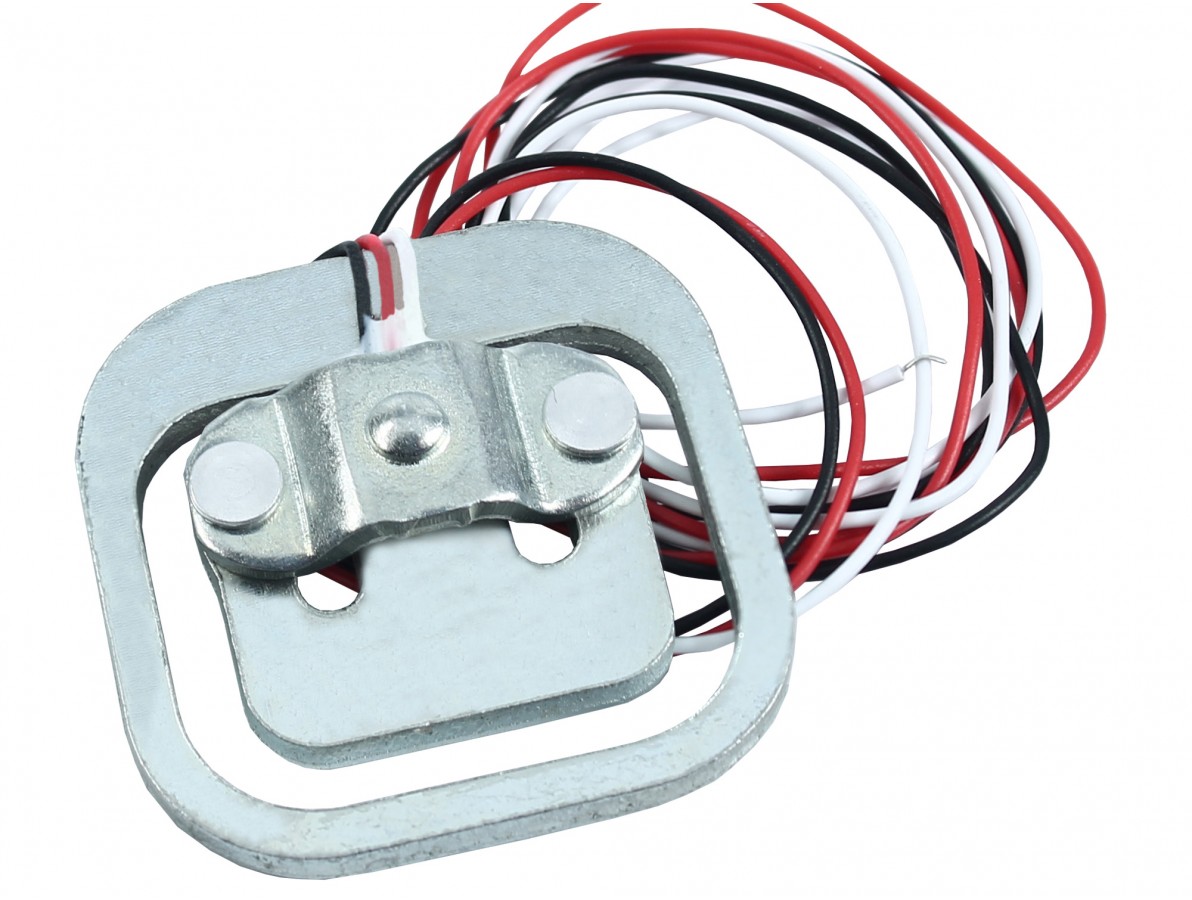

- O Sensor de peso trata-se de um acessório eletrônico capaz de detectar diferentes cargas que estejam sobre sua meia-ponte, entretanto para funcionamento deve atuar em conjunto com uma plataforma de prototipagem, entre elas, Arduino, PIC, ARM, AVR, entre outros.
- Comumente o Sensor de peso é empregado na construção de balanças, onde cada célula de carga consegue medir até 50kg, mas é possível combinar simultaneamente mais sensores para aumentar a capacidade.

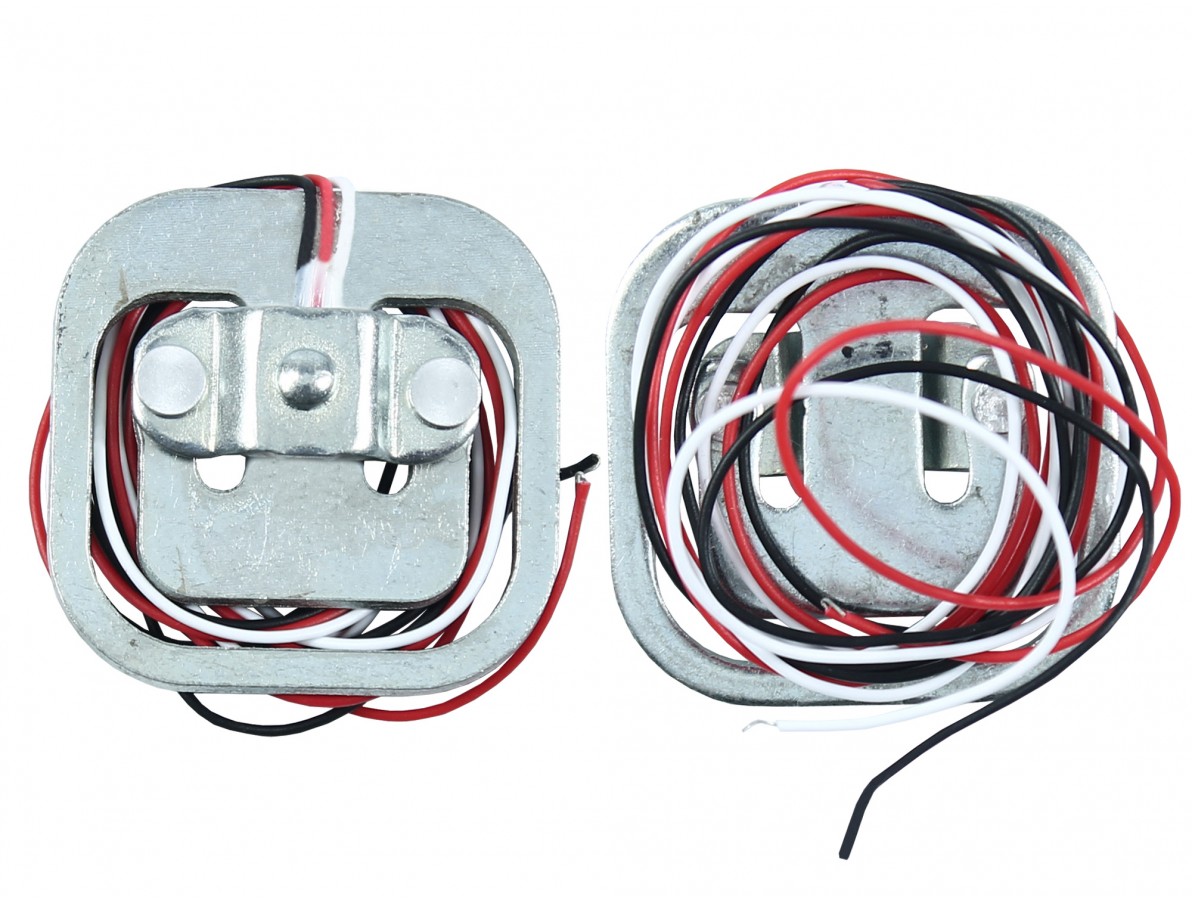

- O funcionamento do Sensor de peso é simples, sobre seu centro existe uma área sensível responsável por detectar a carga, não necessariamente o peso precisa ser aplicado sobre essa área para a obtenção de resultados.
- Mecanicamente o Sensor de peso é composto por uma ponte resistiva que altera sua resistência conforme o peso aplicado. Eletricamente quando o Sensor de peso entra em operação, ou seja, é aplicado determinado peso, ele envia uma tensão ao microcontrolador, conforme o peso a tensão de saída vai variar.

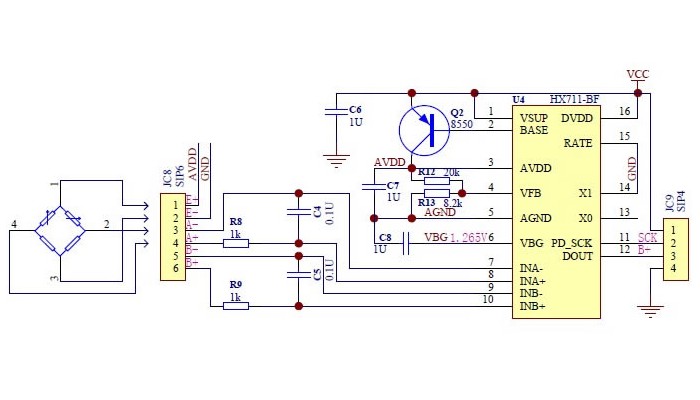

- Importante lembrar que a tensão é tão baixa que é necessário utilizar um amplificador de sinal para comunicação com o Arduino, comunicação esta que não deve ser feita por meio de pino digital.
ACESSE PROJETO COM MAIORES DETALHES EM NOSSO BLOG: Blog Usinainfo - A VARIAÇÃO DE UM STRAIN GAGE
![SENSOR DE PESO PARA ARDUINO - [1001814]](https://www.usinainfo.com.br/1001814-infografico/sensor-de-peso-celula-de-carga-50kg-para-arduino.jpg "SENSOR DE PESO PARA ARDUINO - [1001814]")
CARACTERÍSTICAS:
- Sensor de peso / célula de carga;
- Compatível com Arduino, PIC, ARM, AVR, entre outros;
- É possível combinar diversos sensores para aumentar a capacidade de carga;
- A tensão de saída varia conforme o peso;
- Fabricado em metal resistente;
- É necessário utilizar um amplificador de sinal;
- Excelente relação custo x benefício.
ESPECIFICAÇÕES:
- Capacidade de peso de cada célula: até 50kg;
- Potência nominal: 1,0 ± 0,1 mV / V;
- Nonlinearity: 0,08% FS;
- Histerese: 0,1% FS;
- Repetibilidade: 0,05% FS;
- Creep (5min): 0.05% FS;
- Temperatura efeito sobre o produto: 0,02% FS / ° C;
- Temperatura efeito sobre Zero: 0,02% FS / ° C;
- equilíbrio Zero: ± 0,1000 mV / V;
- Impedância de entrada: 1000 ± 20% Ω;
- Impedância de saída: 1000 ± 10% Ω;
- Resistência de isolamento: 2000 mohms;
- Seguro de Sobrecarga: 120% FS;
- Final de Sobrecarga: 150% FS;
- Temperatura: -20 ~ 65 ° C;
- Excitação Tensão: 5VDC;
- Tensão máxima de trabalho: 8VCC;
- Nível de proteção: IP65;
- Material: liga de alumínio;
- Extensão dos fios: ~30cm;
- Modo de conexão dos fios: vermelho: sinal +,branco: negativo -, preto: positivo +;

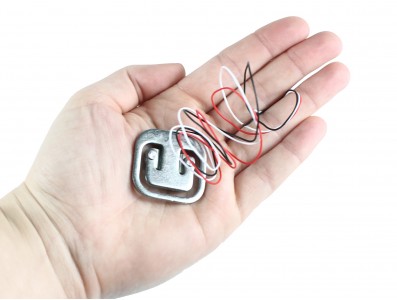

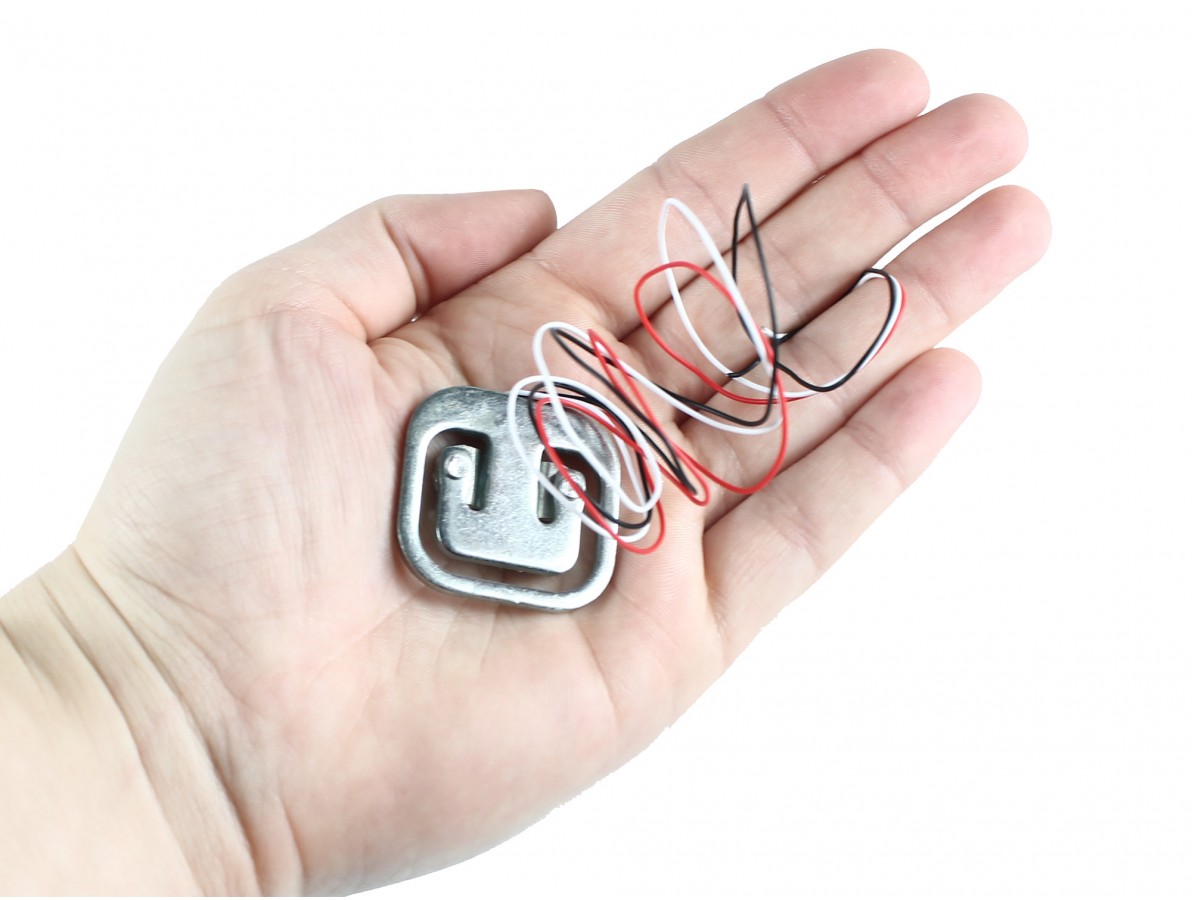

- Dimensões (CxLxA): 34x34x8mm;
- Peso: 20g.
