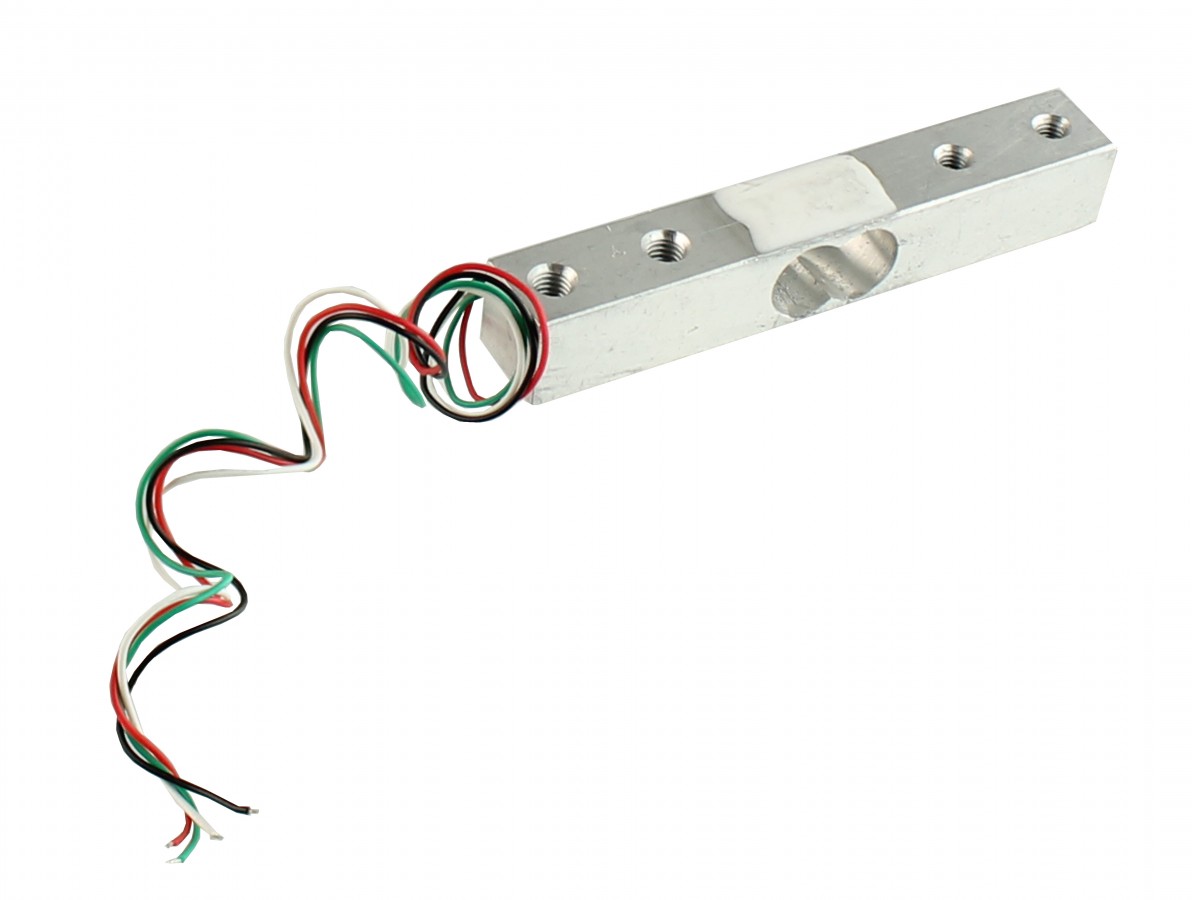

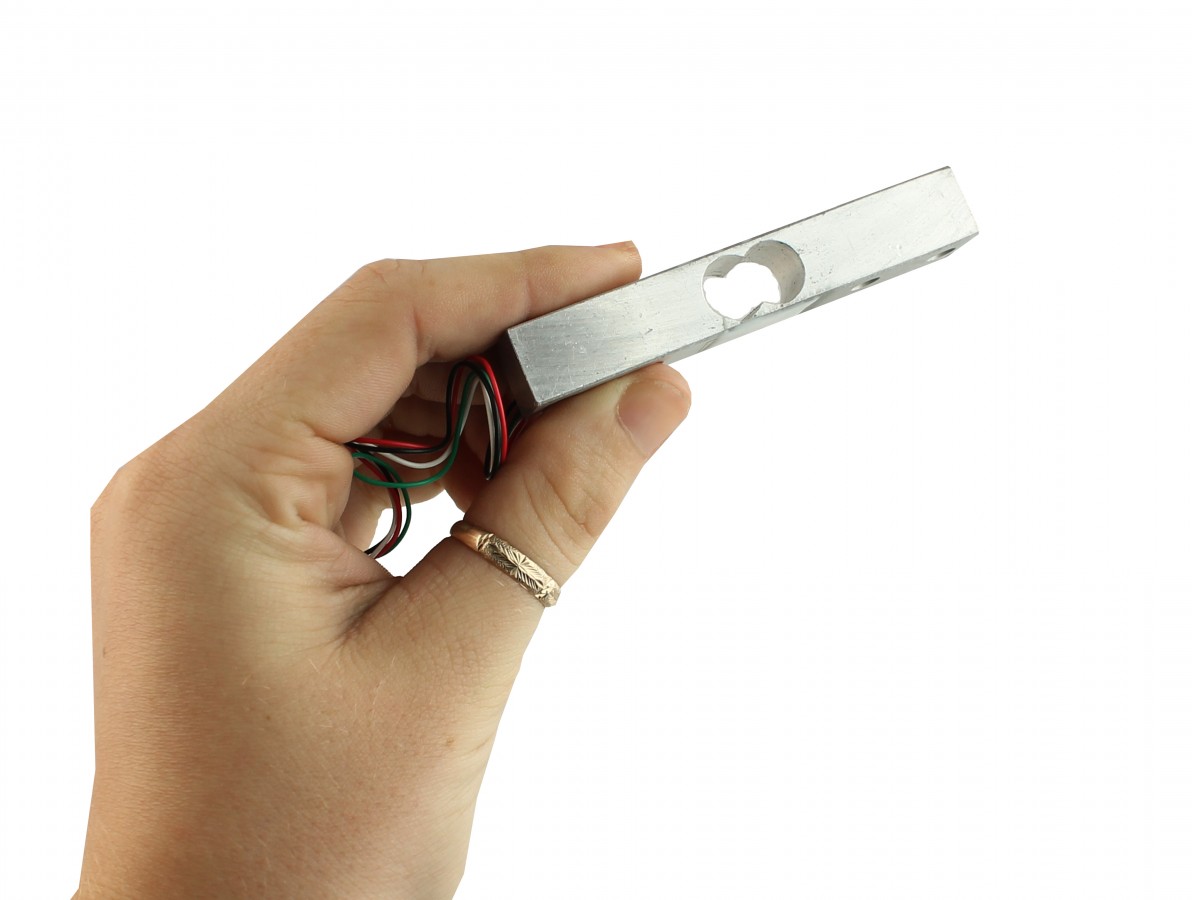

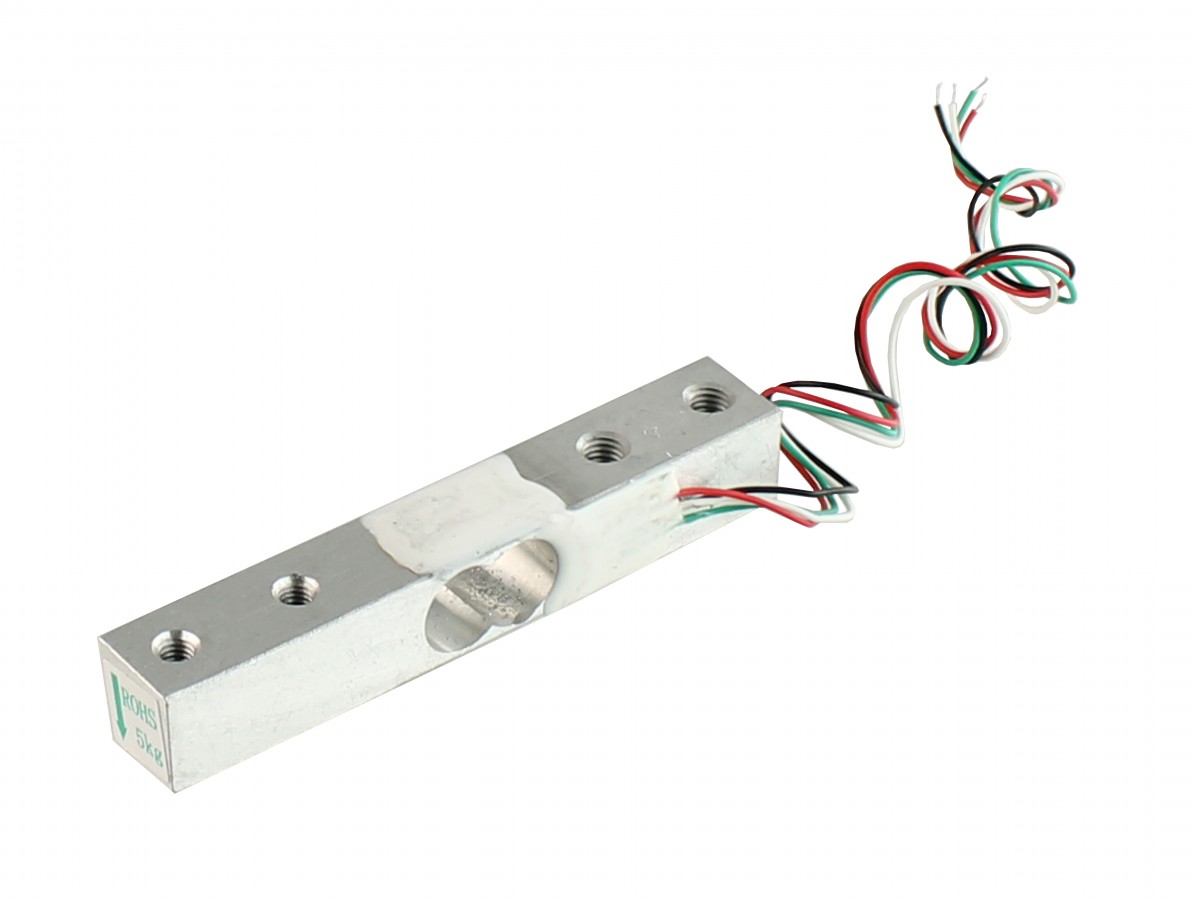

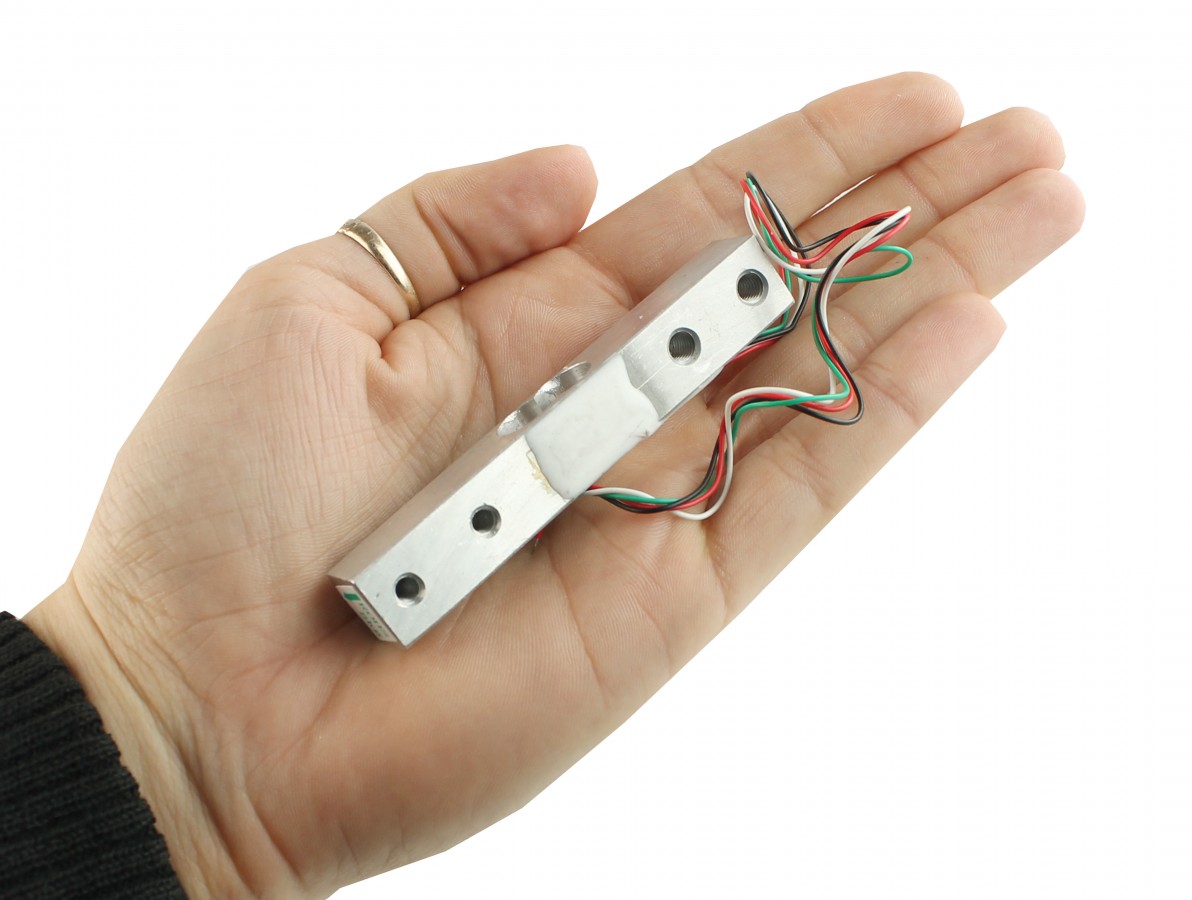

Sensor de Peso Célula de Carga 0 a 5kg para Arduino

O Sensor de Peso 0 a 5Kg trata-se de um acessório eletrônico capaz de detectar diferentes cargas que estejam sobre sua meia-ponte, entretanto para funcionamento deve atuar em conjunto com uma plataforma de prototipagem, entre elas, Arduino, PIC, ARM, AVR, entre outros.

Comumente, é empregado na construção de balanças, onde cada célula de peso consegue medir até 5kg, mas é possível combinar simultaneamente mais sensores para aumentar a capacidade.

O funcionamento do Sensor de Peso 0 a 5Kg é simples, sobre seu centro existe uma área sensível responsável por detectar a carga, não necessariamente o peso precisa ser aplicado sobre essa área para a obtenção de resultados.

É possível realizar testes em sua célula de carga, para verificar se está em bom estado. Utilize um multímetro na escala de resistência e meça os pares vermelho e preto, que devem apresentar resistência aproximada de 410Ω (ohms), variando 30Ω para mais ou para menos.

Já na com os outros dois fios, verde e branco, deve apresentar cerca de 350Ω (ohms), com variação de 30Ω para mais ou para menos também. Estando dentro destes valores sua célula está perfeita para uso.

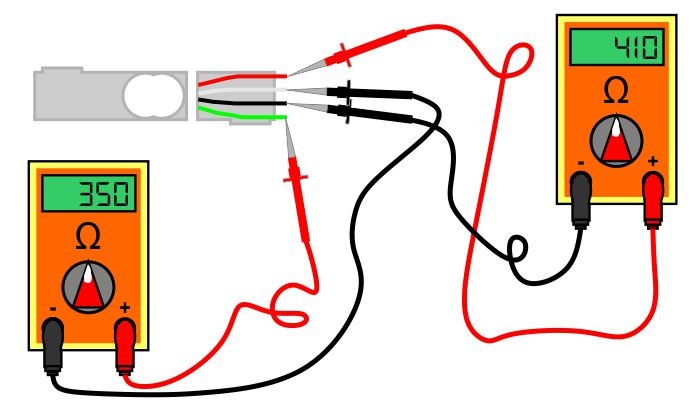

Ilustração de testes na célula de carga 5kg

Mecanicamente, ele é composto por uma ponte resistiva que altera sua resistência conforme o peso aplicado. Eletricamente quando o Sensor de peso entra em operação, ou seja, é aplicado determinado peso, ele envia uma tensão ao microcontrolador, conforme o peso a tensão de saída vai variar. Importante lembrar que a tensão é tão baixa que é necessário utilizar um amplificador de sinal para comunicação com o Arduino, comunicação esta que não deve ser feita por meio de pino digital.

Projeto no Blog: “Balança Arduino com Célula de Peso e HX711 – Tutorial Calibrando e Verificando Peso".
