Conversor AC DC 5VDC 1.5A com Regulador LM7805 - Entrada 8-15VDC ou 6-12VAC

O Conversor AC DC 5VDC 1.5A com Regulador LM7805 é um pequeno módulo eletrônico capaz de converter tensão alternada (AC) em tensão contínua (CC ou DC) de um modo prático e eficiente, bastando fazer as devidas conexões nos terminais indicados na placa.

Ele é ideal para conexão de sistemas DC a rede de energia residencial sem necessidade de utilizar complexos aparelhos, de forma a alimentar os mais variados projetos com tensão de 5VDC e corrente máxima de 1500mA.

Vale mencionar que a ligação dos fios do Conversor AC CC 5VDC 1.5A com Regulador LM7805 deve seguir criteriosamente os pinos indicados na placa, sendo na entrada de energia (AC/AC) para os fios do linha e do neutro (não importa a ordem), já na saída, o pino VCC para positivo e o GND para negativo.

Esse modelo de Conversor AC DC permite entrada de tensão alternada de 6 a 12VAC ou contínua de 8 a 15VDC fazendo a conversão para uma tensão de saída estável de 5V DC. Vale destacar que se a utilização foi feita por muito tempo é preciso respeitar uma corrente de até 1000mA.

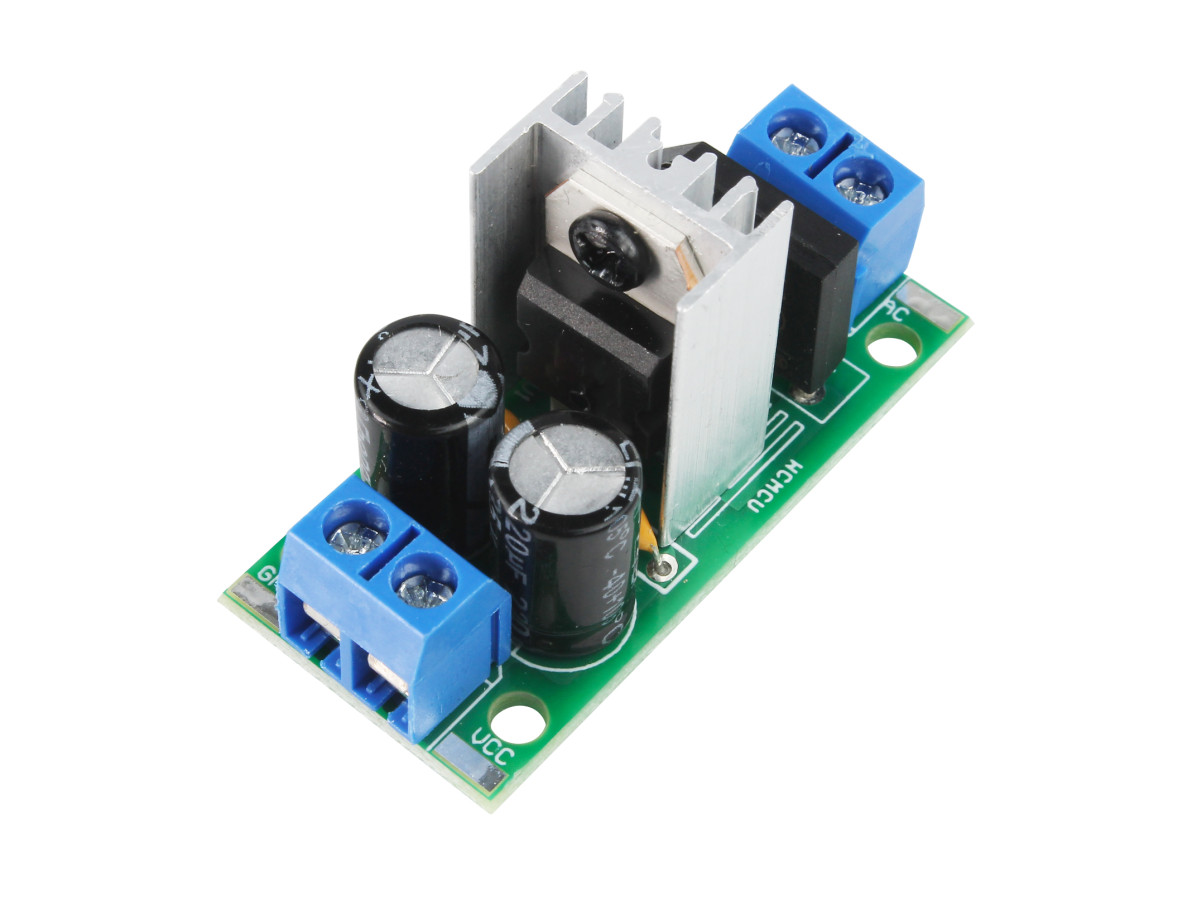

Como diferencial, o Conversor AC DC 5VDC com Regulador LM7805 apresenta um dissipador de calor em alumínio já instalado no regulador de tensão LM7805, além de apresentar bornes a parafuso para a conexão dos fios de alimentação e de carga.

Os dois capacitores eletrolíticos de grande capacidade instalados na placa são capazes de fornecer uma tensão / corrente de saída estável e suave, evitando interferências nas linhas de alimentação da carga.

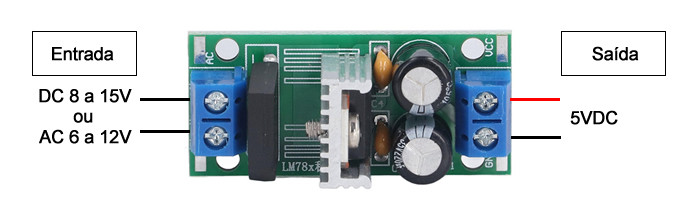

Conexões Conversor AC DC 5VDC 1.5A com Regulador LM7805

CARACTERÍSTICAS:

ESPECIFICAÇÕES:
