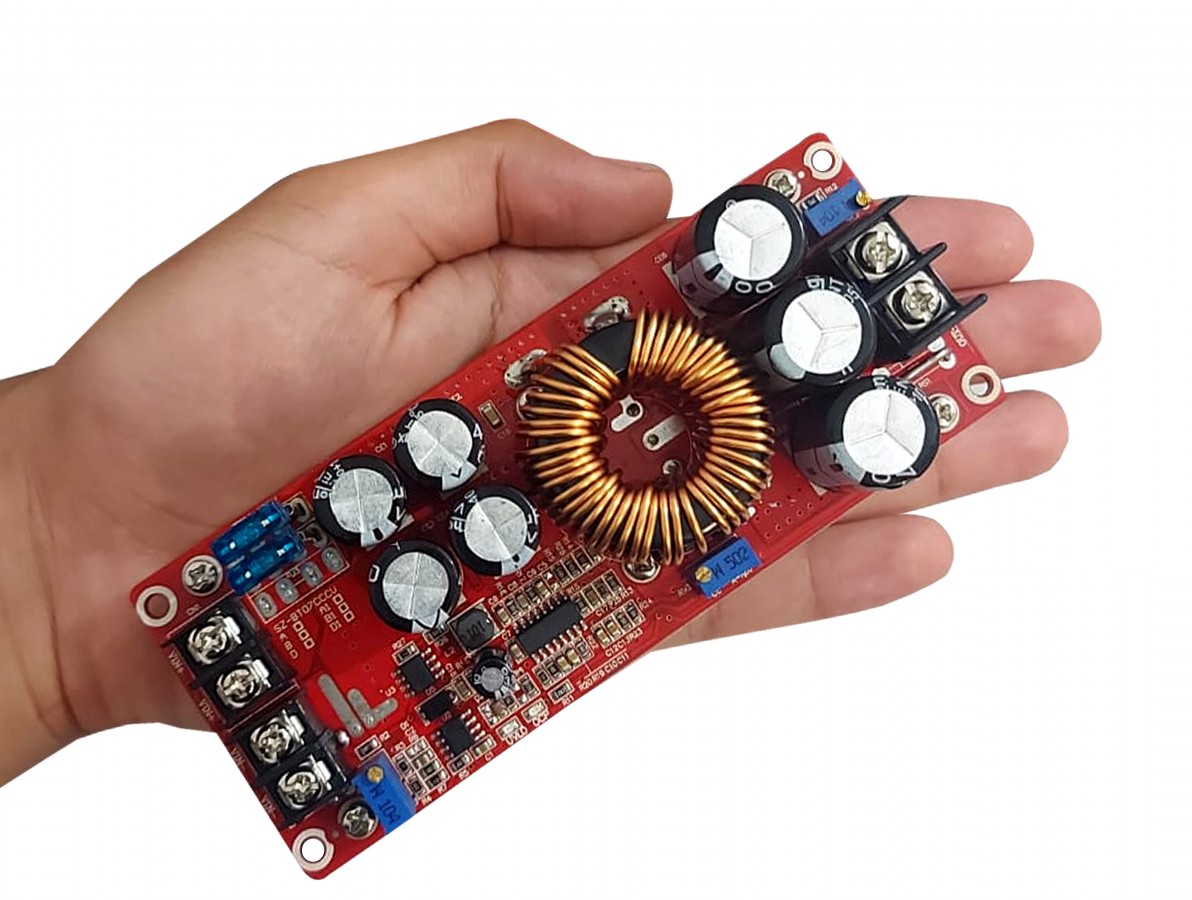

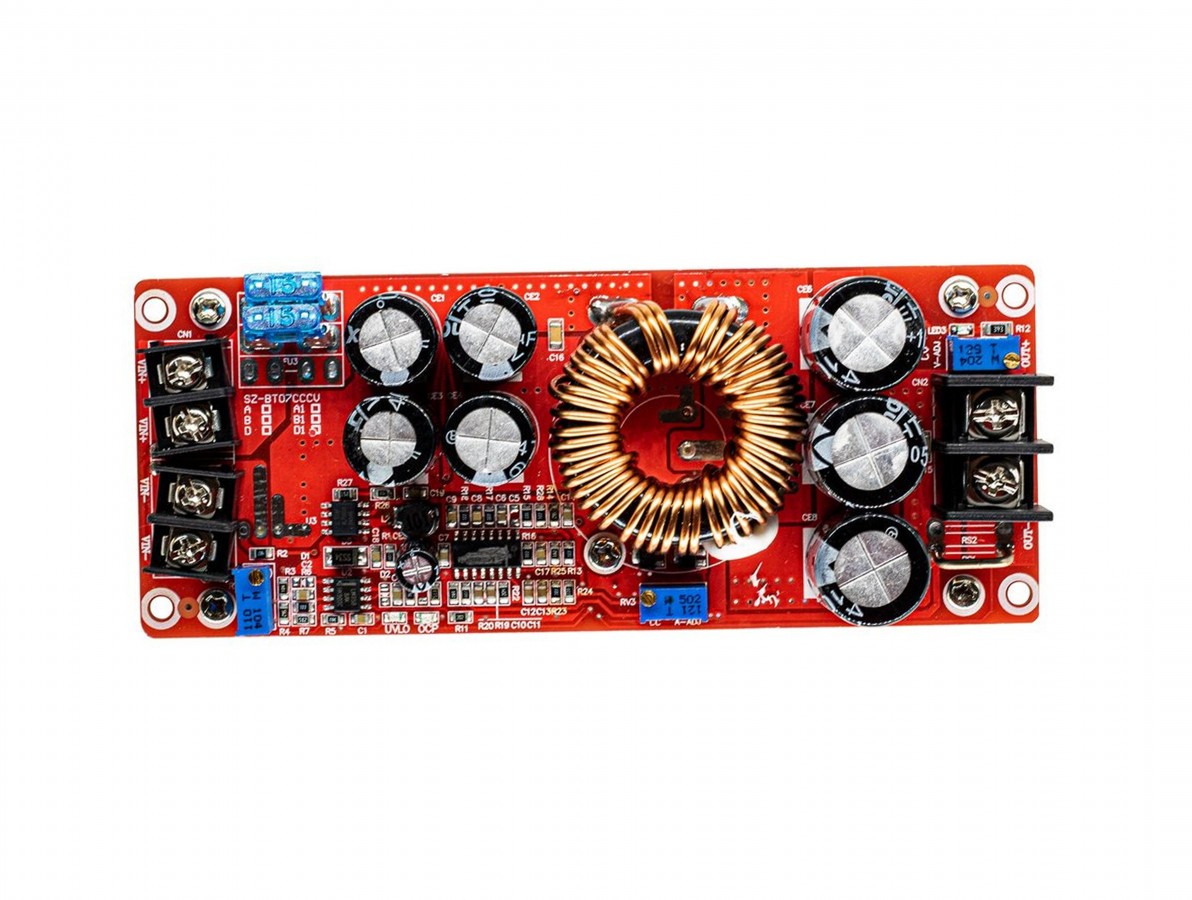

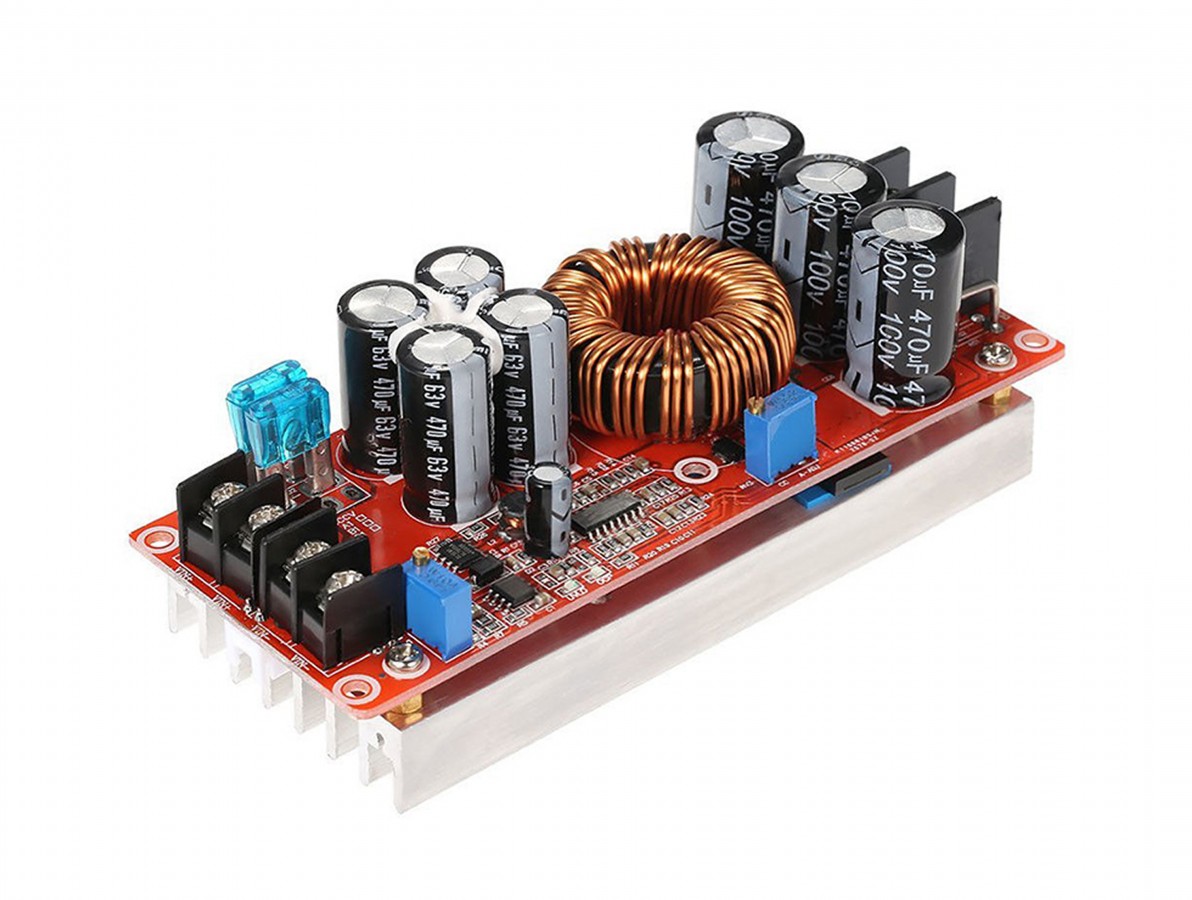

O Regulador de Tensão e Corrente Ajustável SZ-BT07CCCV DC Step Up 1200W é um produto desenvolvido para aplicação em projetos eletrônicos onde são necessárias diferentes tensões e correntes para acionamento de circuitos eletrônicos, possibilitando criar sua própria fonte de bancada simplificada.
Ele trabalha com tensões de entrada de 12V a 60V, oferecendo em sua saída tensão regulada de 12V a 80V que podem ser ajustadas conforme sua necessidade, por meio de um trimpot.
O Regulador de Tensão e Corrente Ajustável SZ-BT07CCCV DC Step Up é ideal para alimentação de motores, relés, displays, microcontroladores ou outros circuitos elétricos que operem dentro das faixas de tensões e correntes especificadas.
A principal e crucial diferença para os demais, é sua capacidade de ajustar a tensão de saída para mais (Step Up) do que a tensão de entrada, o que quer dizer exemplificativamente que, se entrar com 14V no módulo, esta tensão poderá ser aumentada para 35V, ou como melhor lhe interessar, por meio do trimpot.
Regulador de Tensão e Corrente Ajustável SZ-BT07CCCV 1200W
Esse modelo possibilita ainda regular via trimpot a corrente em valores de 0.5-20A segundo o fabricante (para uso nominal recomendamos até 15A, pois para valores maiores é preciso fazer ajustes, como melhorar a dissipação de calor, por exemplo).
O Regulador de Tensão e Corrente Ajustável SZ-BT07CCCV DC Step Up 1200W possui uma função de proteção de bateria fraca, evitando principalmente a descarga excessiva da bateria quando a energia de entrada é a bateria. A tensão da bateria é muito baixa para danificar o módulo de alimentação e a bateria. A entrada também é a proteção de baixa tensão ao comutar a fonte de alimentação.
Para maior aplicabilidade o Regulador de Tensão e Corrente Ajustável SZ-BT07CCCV DC Step Up é capaz de trabalhar com alta potência, podendo chegar a 1200W, lembrando que é preciso que a alimentação forneça tal potência, precisando ainda melhorar a dissipação para capacidade máxima.
CARACTERÍSTICAS:

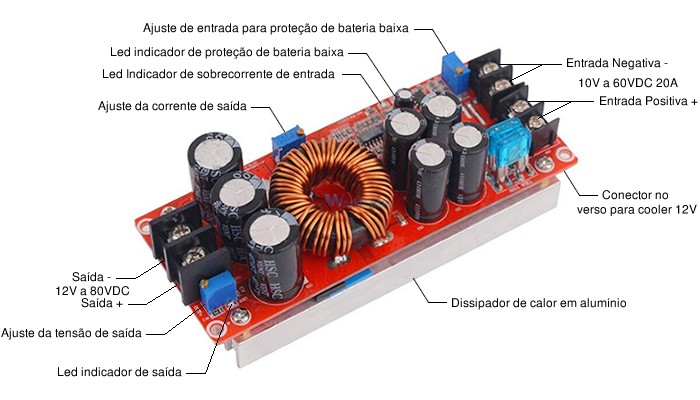

- Regulador de Tensão Ajustável SZ-BT07CCCV DC Step Up;
- Regulador de Tensão Ajustável 20A 1200W;
- Regulador de Corrente Ajustável;
- Bornes a parafuso para conexão;
- Ajuste preciso de tensão e corrente;
- Fusíveis de proteção;
- Trimpots para ajuste de tensão e corrente;
- Maior capacidade de trabalho;

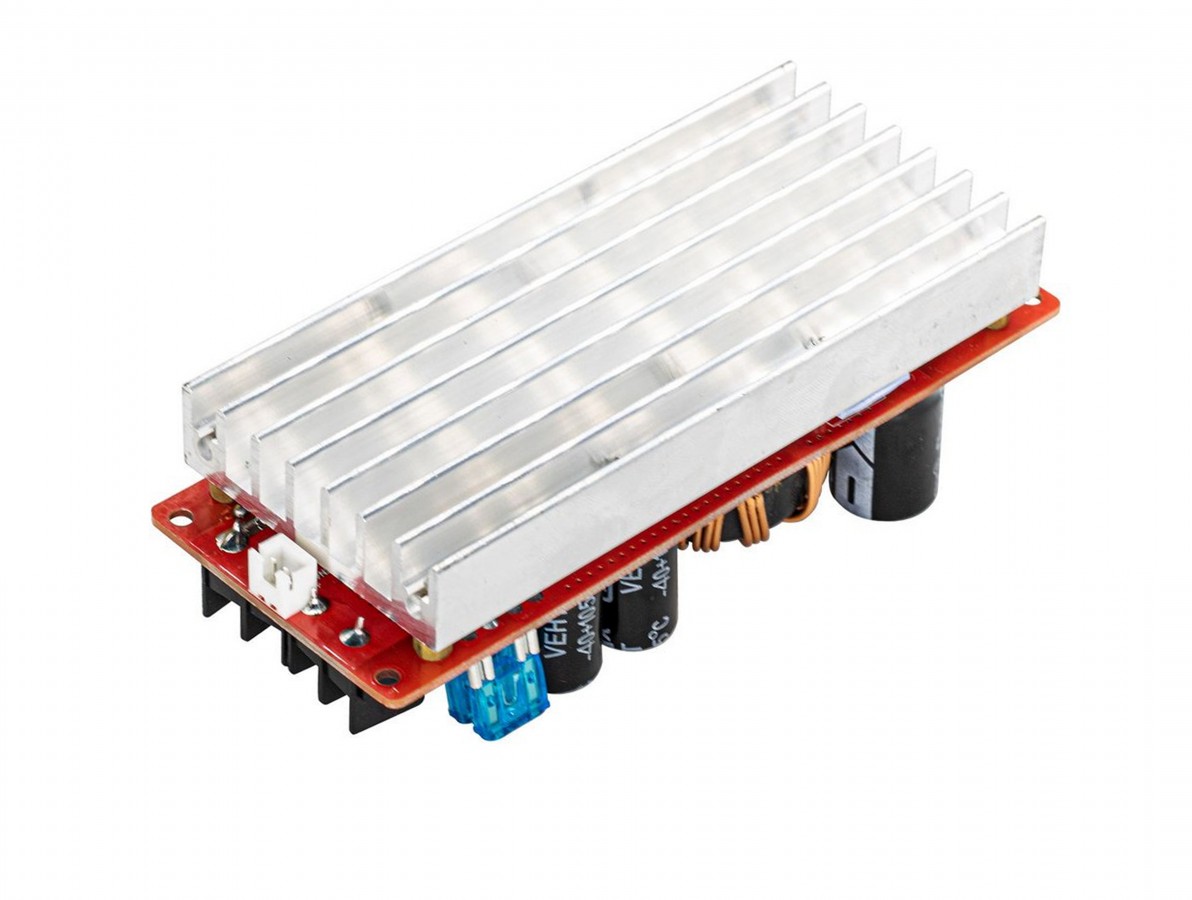

- Dissipador calor integrado;
- Local para fixação de um cooler 50mm 12V;
- Soquete inferior para cooler 12V.
- Ideal para Mini Fonte de Bancada;
- Proteção contra sobrecorrente;
- Proteção contra curto-circuito;
- Datasheet SDT20120CT;
- Datasheet IRFB4110;
- Manual Inglês SZ-BT07CCCV.
ESPECIFICAÇÕES:
- Modelo: SZ-BT07CCCV;
- Tensão de entrada: 12-60VDC;
- Corrente de entrada: 20A;
- Tensão de saída Ajustável: 12-80VDC;
- Corrente de saída máx.: 20A (Mais de 15A, melhore o dissipador);
- Faixa constante: 0.5-20A;
- Temperatura de trabalho: -40 a 85°C;
- Frequência operacional: 150khz;
- Eficiência de conversão: até 95%;
- Proteção contra sobrecorrente: sim;
- Proteção contra curto-circuito: sim (fusível de entrada 2x15A);
- Dimensões (CxLxE): 130x52x46mm;
- Peso: 243g.
