O Conversor AC DC 5VDC 1A com Regulador L7805 é um pequeno módulo eletrônico capaz de converter tensão alternada (AC) em tensão contínua (CC ou DC) de um modo prático e eficiente, bastando fazer as devidas conexões nos terminais indicados na placa.
Ele é ideal para conexão de sistemas DC a rede de energia residencial sem necessidade de utilizar complexos aparelhos, de forma a alimentar os mais variados projetos com tensão de 5VDC e corrente máxima de 1,5A por curtos períodos de tempo.
Vale mencionar que a ligação dos fios do Conversor AC CC 5VDC 1A com Regulador L7805 deve seguir criteriosamente os pinos indicados na placa, sendo na entrada de energia (AC/AC) para os fios do linha e do neutro (não importa a ordem), já na saída, o pino VCC para positivo e o GND para negativo.
Esse modelo de Conversor AC DC permite entrada de tensão alternada de 6 a 12VAC ou contínua de 8 a 15VDC fazendo a conversão para uma tensão de saída estável de 5V DC. Importante salientar que se a utilização foi feita por muito tempo é preciso respeitar uma corrente de até 1A.

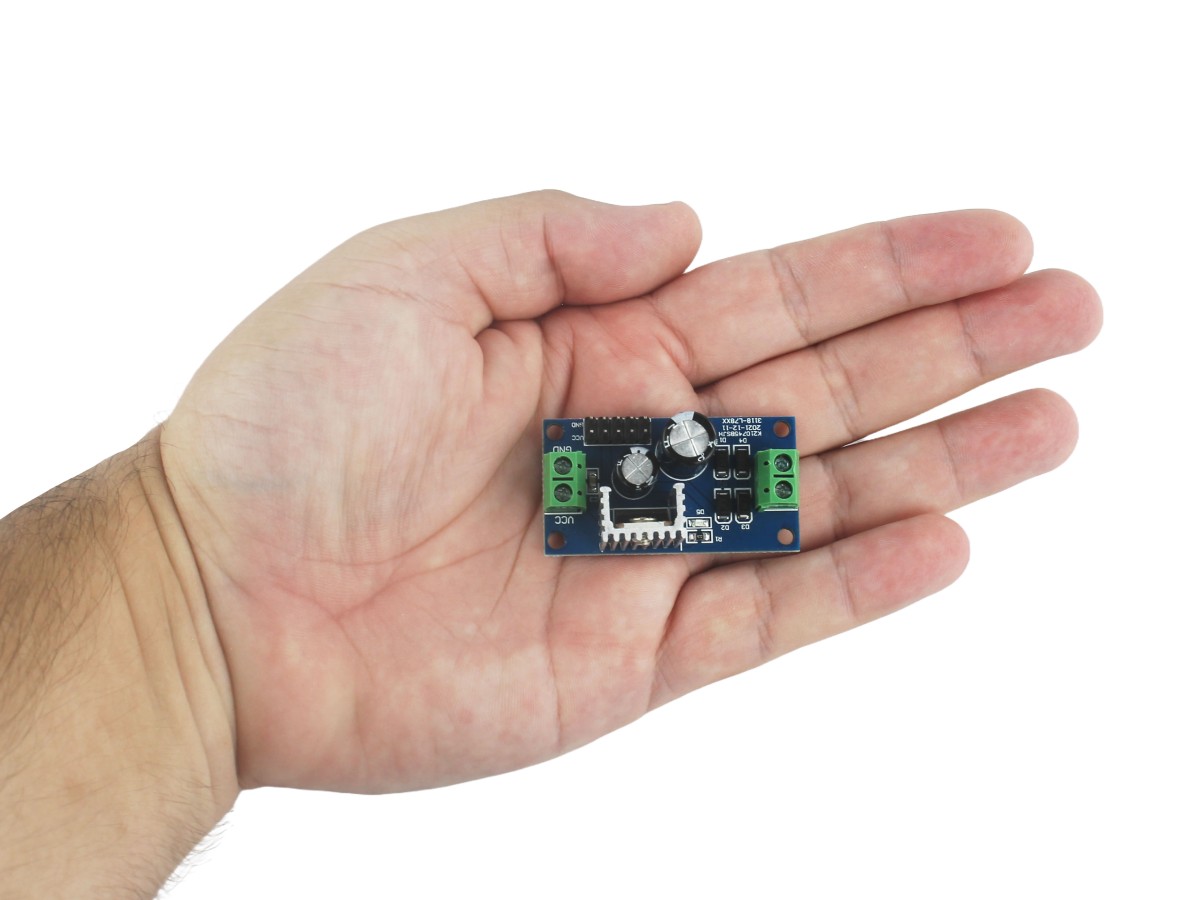

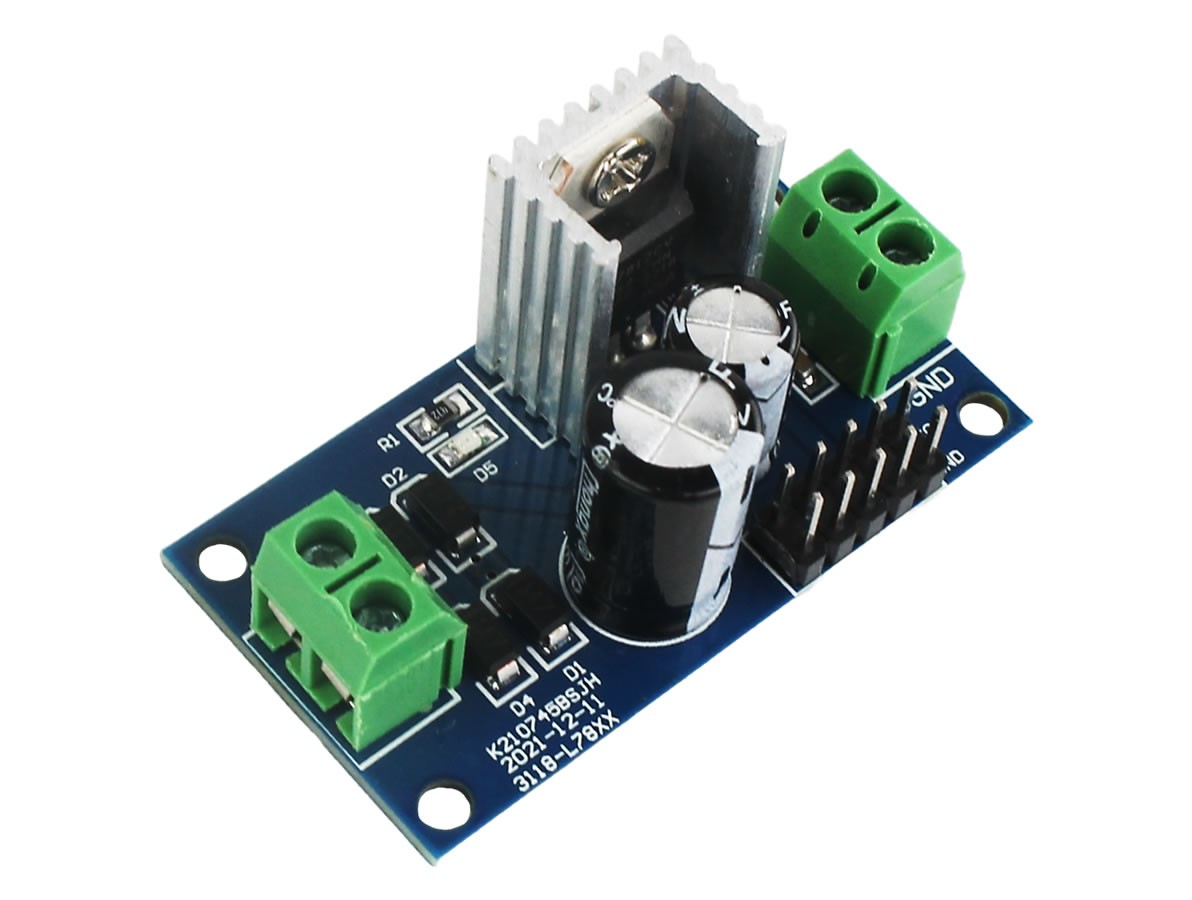

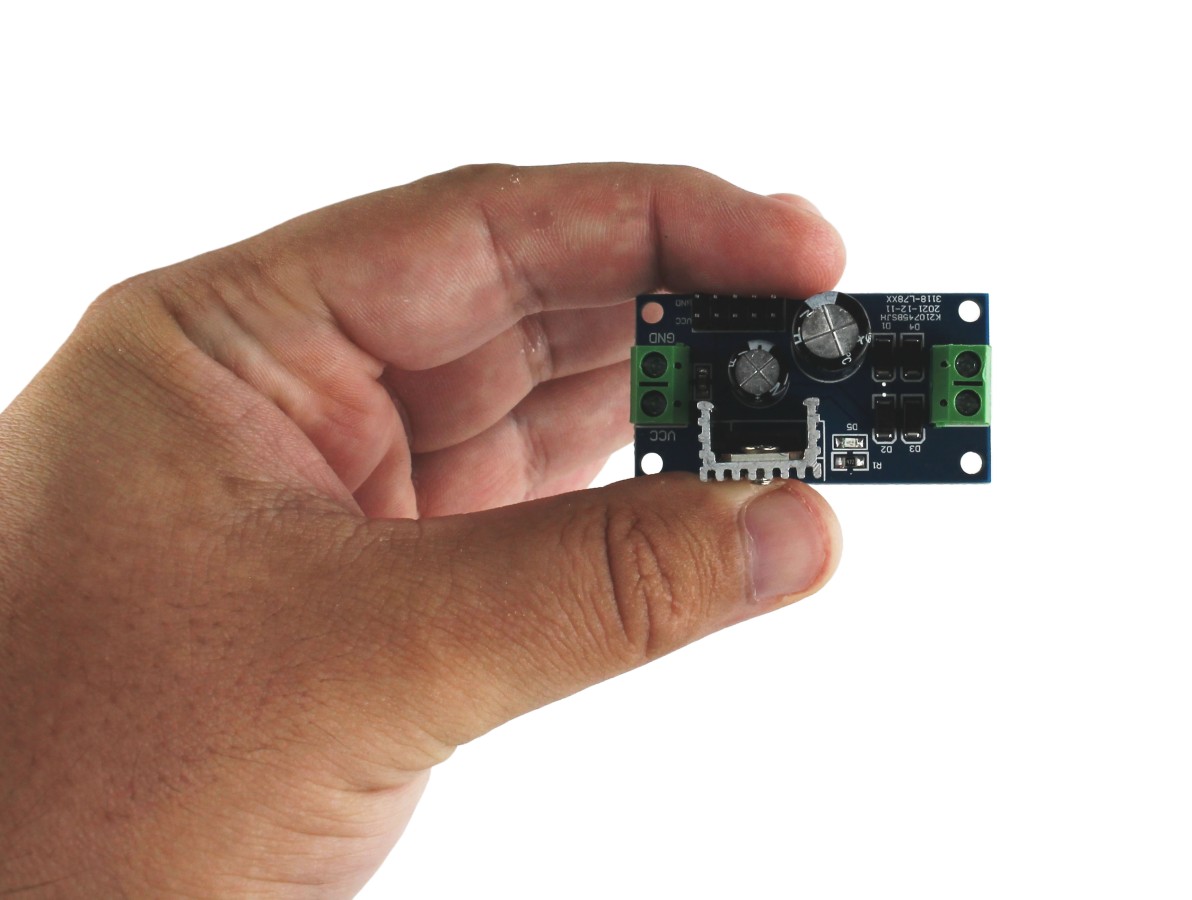

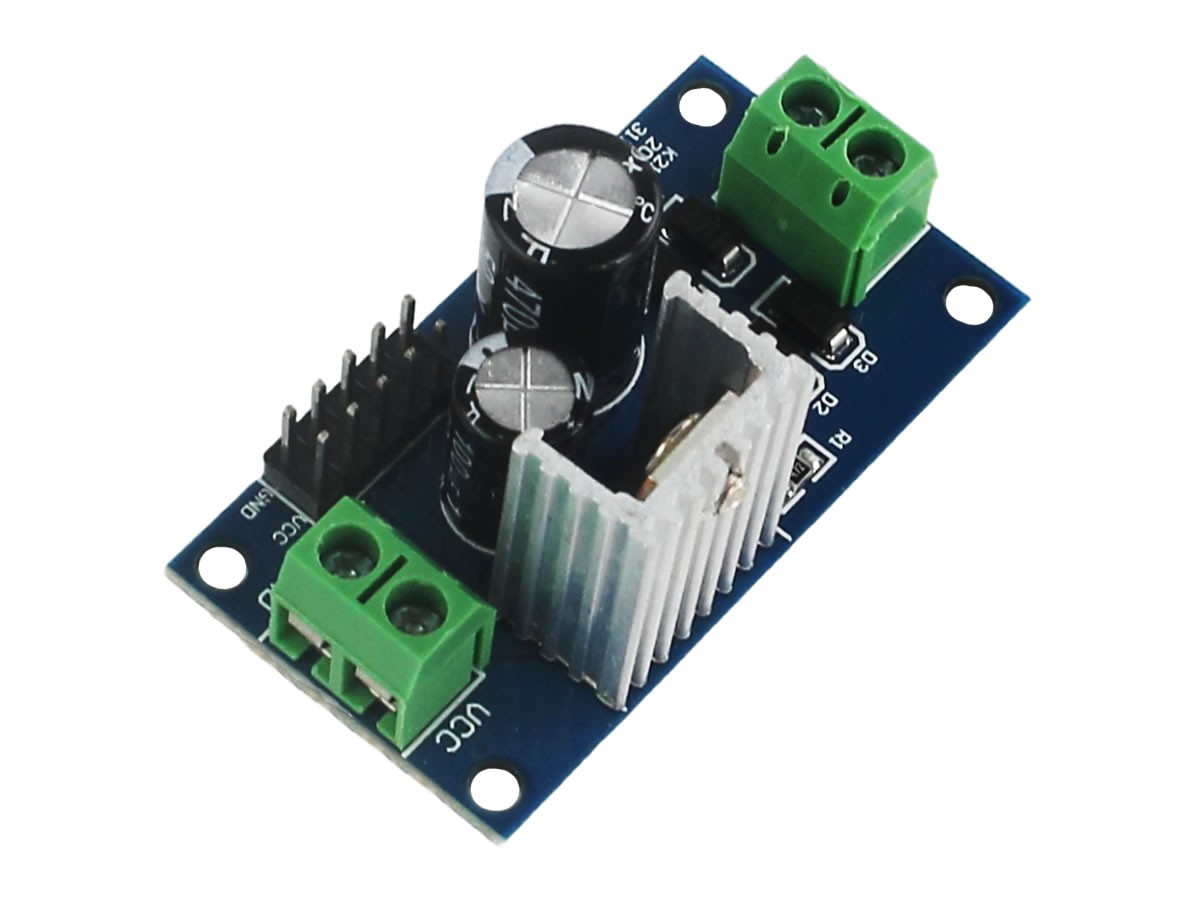

Como diferencial, o Conversor AC DC 5VDC 1A com Regulador L7805 apresenta um dissipador de calor em alumínio já instalado no regulador de tensão L7805, além de apresentar bornes a parafuso para a conexão dos fios de alimentação e de carga.
Os dois capacitores eletrolíticos de grande capacidade instalados na placa são capazes de fornecer uma tensão / corrente de saída estável e suave, evitando interferências nas linhas de alimentação da carga.

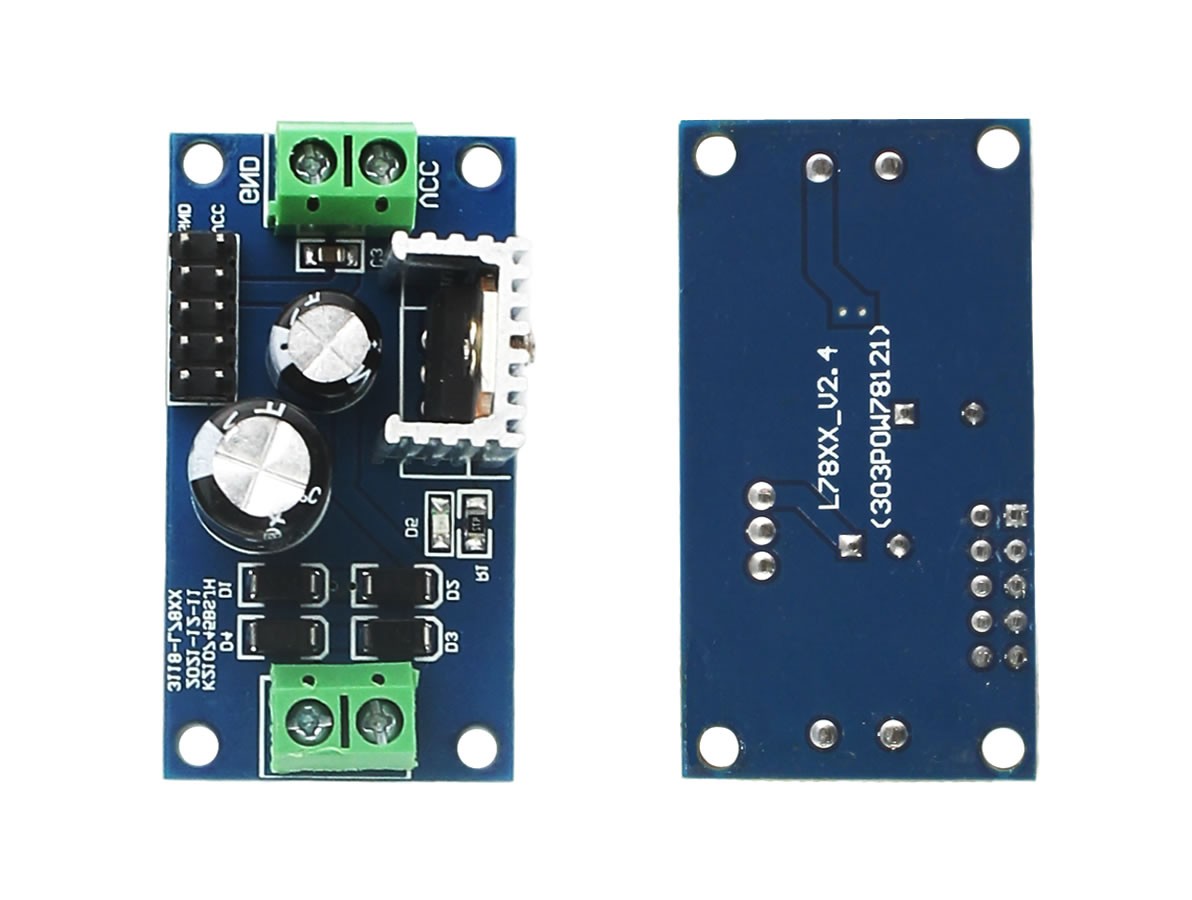

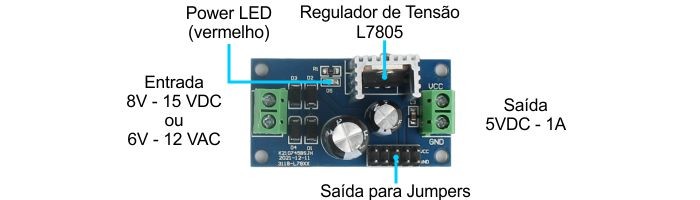

Conexões Conversor AC DC 5VDC 1A com Regulador L7805
Vale destacar que possuí saída tipo pino ideal para utilizar jumpers e conectar à protoboard, facilitando a alimentação do seu circuito.
CARACTERÍSTICAS:
- Conversor AC DC 5VDC 1A com Regulador;
- Trabalha com Tensão AC e DC;
- Não precisa distinguir entre positivo e negativo na entrada;
- Adota retificador de ponte de onda completa 3A;
- Capacitores eletrolíticos de grande capacidade
- Entrada de energia alternada ou contínua;
- Saída de energia continua;
- Boa eficiência de conversão;
- Sistema estável e confiável;
- Corrente de saída estável e suave;
- Modelo compacto.
- Não possui proteção contra curto-circuito;
- Ideal para utilizar junto à protoboard;
- Bornes a Parafuso para os fios;
- Dissipador de Calor em Alumínio;
- Perfurações para Fixação;
- Datasheet L7805.
ESPECIFICAÇÕES:
- Modelo: WC-MCU7805;
- CI: L7805;
- Tensão de entrada: DC 8-15V ou AC 6-12V;
- Tensão de Saída: 5VDC;
- Corrente Máx.: 1,5A;
- Corrente para trabalho por longos períodos: 1A;
- Velocidade de regulação de carga: 120mV;
- Corrente em Repouso: 8mA;
- Tensão de saída de ruído: 75uV;
- Diferença da tensão de entrada e saída: 2V;
- Impedância de saída: 18mΩ;
- Dimensões (CxLxA): ~26x49x22;
- Peso: 15g.
